本文介绍了Flink中时间语义的概念，重点讲解了Watermark的原理及其在乱序数据流中的作用。Watermark策略用于处理事件时间窗口，允许迟到的数据并确保最终的一致性。通过示例代码展示了如何设置和使用Watermark策略，并讨论了多并行度下Watermark的更新和传递。此外，还提供了本地开发环境的配置和测试结果。

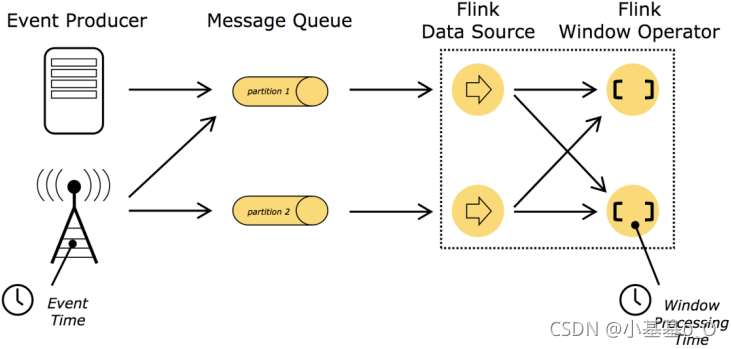

1、时间语义

时间语义	直译	说明
Event Time	时间时间	事件发生的时间
Process Time	处理时间	事件发生后，进入到程序（窗口）

$事件时间 < 处理时间$

2、Watermark（水位线）

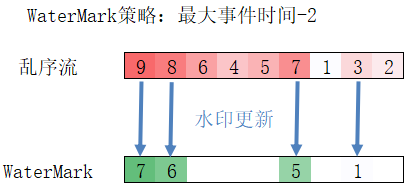

Watermark，可译为水位线，用来标记水流的事件时间进度
Watermark作为数据流的一部分在流动，并且携带一个时间戳t
Watermark(t)表示流的事件时间已经到达t，后续数据的事件时间应当大于t

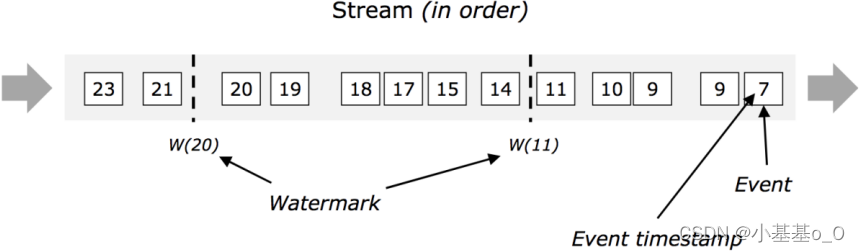

有序流中的水印

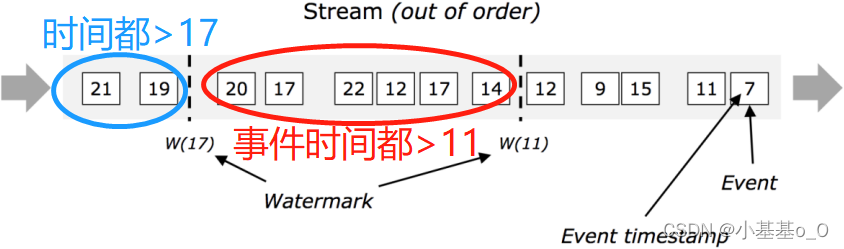

乱序流中的水印

W(t)表示流的事件时间已经到达t，后续不应出现时间时间小于t的数据

2.1、Watermark策略

2.2、Watermark与窗口

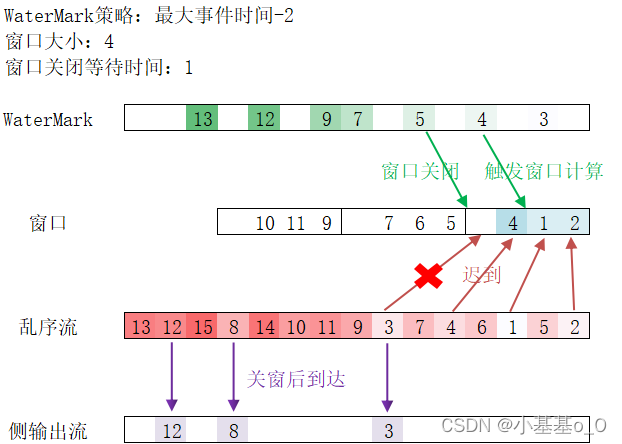

WaterMark触发窗口计算
窗口允许迟到的数据
侧输出流（sideOutput）：处理关窗之后到达的数据

$\ge 窗口结束时间$ ，会触发窗口计算
$\lt WaterMark \lt (窗口结束时间 + 允许迟到时间)$ ，每进一条迟到的数据就计算一次
$\ge (窗口结束时间 + 允许迟到时间)$ ，会关闭窗口

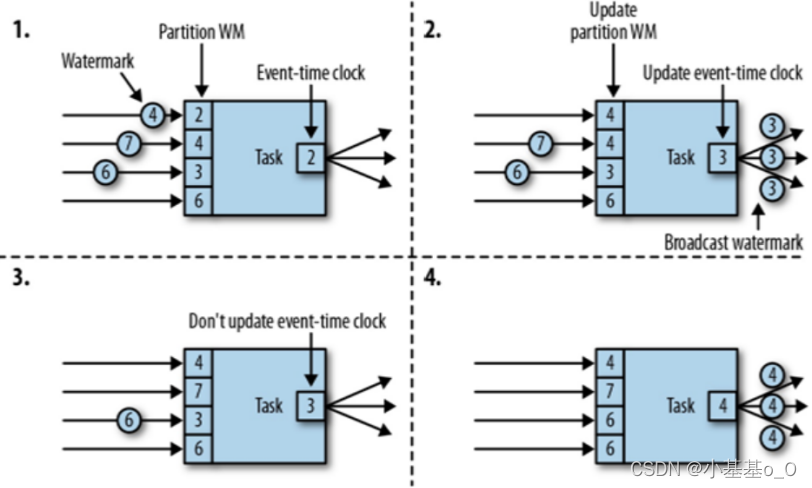

2.3、多并行度下Watermark的更新和传递

从所有分区中取事件时间最小的WaterMark来广播WaterMark

3、Watermark代码

本地开发环境：WIN10+IDEA

3.1、pom.xml

<!-- 配置 -->
<properties>
    <maven.compiler.source>8</maven.compiler.source>
    <maven.compiler.target>8</maven.compiler.target>
    <flink.version>1.14.6</flink.version>
    <scala.binary.version>2.12</scala.binary.version>
    <slf4j.version>2.0.3</slf4j.version>
    <log4j.version>2.17.2</log4j.version>
</properties>
<!-- https://mvnrepository.com/ -->
<dependencies>
    <!-- Flink -->
    <dependency>
        <groupId>org.apache.flink</groupId>
        <artifactId>flink-java</artifactId>
        <version>${flink.version}</version>
    </dependency>
    <dependency>
        <groupId>org.apache.flink</groupId>
        <artifactId>flink-streaming-java_${scala.binary.version}</artifactId>
        <version>${flink.version}</version>
    </dependency>
    <dependency>
        <groupId>org.apache.flink</groupId>
        <artifactId>flink-clients_${scala.binary.version}</artifactId>
        <version>${flink.version}</version>
    </dependency>
    <dependency>
        <groupId>org.apache.flink</groupId>
        <artifactId>flink-runtime-web_${scala.binary.version}</artifactId>
        <version>${flink.version}</version>
    </dependency>
    <!-- 日志 -->
    <dependency>
        <groupId>org.slf4j</groupId>
        <artifactId>slf4j-api</artifactId>
        <version>${slf4j.version}</version>
    </dependency>
    <dependency>
        <groupId>org.slf4j</groupId>
        <artifactId>slf4j-log4j12</artifactId>
        <version>${slf4j.version}</version>
    </dependency>
    <dependency>
        <groupId>org.apache.logging.log4j</groupId>
        <artifactId>log4j-to-slf4j</artifactId>
        <version>${log4j.version}</version>
    </dependency>
</dependencies>

3.2、log4j.properties

log4j.rootLogger=error, stdout
log4j.appender.stdout=org.apache.log4j.ConsoleAppender
log4j.appender.stdout.layout=org.apache.log4j.PatternLayout
log4j.appender.stdout.layout.ConversionPattern=%-4r [%t] %-5p %c %x - %m%n

3.3、java

Watermark策略

forMonotonousTimestamps()是时间单调递增的水位线策略
相当于 forBoundedOutOfOrderness(Duration.ofSeconds(0))

import org.apache.flink.api.common.eventtime.SerializableTimestampAssigner;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.source.SourceFunction;
import org.apache.flink.streaming.api.functions.windowing.ProcessAllWindowFunction;
import org.apache.flink.streaming.api.windowing.assigners.TumblingEventTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.streaming.api.windowing.windows.TimeWindow;
import org.apache.flink.util.Collector;

import java.time.Duration;
import java.util.Scanner;

public class Hello {
    public static void main(String[] args) throws Exception {
        //创建执行环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        //设置并行度
        env.setParallelism(1);
        //Watermark策略（最大事件时间-5秒）
        WatermarkStrategy<Long> w = WatermarkStrategy
                .<Long>forBoundedOutOfOrderness(Duration.ofSeconds(5))
                .withTimestampAssigner((SerializableTimestampAssigner<Long>) (s, l) -> s * 1000L);
        //加入自定义数据源
        DataStreamSource<String> dss = env.addSource(new MySource());
        //################################### 逻辑 ########################################
        dss
                //String转Long
                .map(Long::valueOf)
                //确定时间水位线
                .assignTimestampsAndWatermarks(w)
                //事件时间滚动窗口
                .windowAll(TumblingEventTimeWindows.of(Time.seconds(1000)))
                //允许迟到
                .allowedLateness(Time.seconds(1))
                //窗口内数据处理
                .process(new ProcessAllWindowFunction<Long, String, TimeWindow>() {
                    @Override
                    public void process(Context context, Iterable<Long> in, Collector<String> out) {
                        //打印窗口范围
                        System.out.println(context.window().toString());
                        //在窗口内，收集元素
                        out.collect(String.valueOf(in));
                    }
                })
                //打印结果
                .print();
        //################################### 逻辑 ########################################
        env.execute();
    }

    public static class MySource implements SourceFunction<String> {
        public MySource() {}

        @Override
        public void run(SourceContext<String> sc) {
            Scanner scanner = new Scanner(System.in);
            while (true) {
                String str = scanner.nextLine().trim();
                if (str.equals("STOP")) {break;}
                if (!str.equals("")) {sc.collect(str);}
            }
            scanner.close();
        }

        @Override
        public void cancel() {}
    }
}

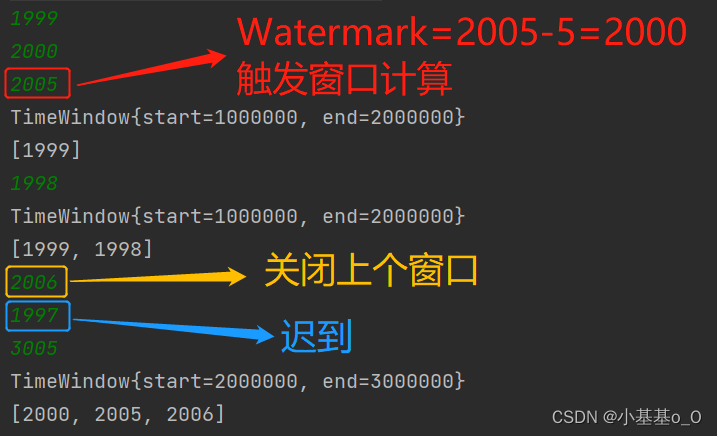

3.4、测试结果

窗口大小1000秒，Watermark=事件时间-5秒，允许迟到1秒
绿色为秒数输入，白色为窗口结果输出

4、多并行度Watermark代码

import org.apache.flink.api.common.eventtime.SerializableTimestampAssigner;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.source.SourceFunction;
import org.apache.flink.streaming.api.functions.windowing.ProcessWindowFunction;
import org.apache.flink.streaming.api.windowing.assigners.TumblingEventTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.streaming.api.windowing.windows.TimeWindow;
import org.apache.flink.util.Collector;

import java.time.Duration;
import java.util.Scanner;

public class Hello {
    public static void main(String[] args) throws Exception {
        //创建执行环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        //设置并行度
        env.setParallelism(2);
        //Watermark策略
        WatermarkStrategy<Long> w = WatermarkStrategy
                .<Long>forBoundedOutOfOrderness(Duration.ofSeconds(5))
                .withTimestampAssigner((SerializableTimestampAssigner<Long>) (s, l) -> s * 1000L);
        //加入自定义数据源
        DataStreamSource<String> dss = env.addSource(new MySource());
        //################################### 业务逻辑 ########################################
        dss
                //String转Long
                .map(Long::valueOf)
                //确定时间水位线
                .assignTimestampsAndWatermarks(w)
                //分区
                .keyBy(s -> s % 2)
                //事件时间滚动窗口
                .window(TumblingEventTimeWindows.of(Time.seconds(1000)))
                //窗口内数据处理
                .process(new ProcessWindowFunction<Long, String, Long, TimeWindow>() {
                    @Override
                    public void process(Long key, Context context, Iterable<Long> in, Collector<String> out) {
                        //打印当前分区和水位线
                        System.out.println("分区：" + key + "；水位线：" + context.currentWatermark());
                        //打印窗口范围
                        System.out.println(context.window().toString());
                        //在窗口内，收集元素
                        out.collect(String.valueOf(in));
                    }
                })
                //打印
                .print("输出");
        //################################### 业务逻辑 ########################################
        env.execute();
    }

    public static class MySource implements SourceFunction<String> {
        public MySource() {}

        @Override
        public void run(SourceContext<String> sc) {
            Scanner scanner = new Scanner(System.in);
            while (true) {
                String str = scanner.nextLine().trim();
                if (str.equals("STOP")) {break;}
                if (!str.equals("")) {sc.collect(str);}
            }
            scanner.close();
        }

        @Override
        public void cancel() {}
    }
}

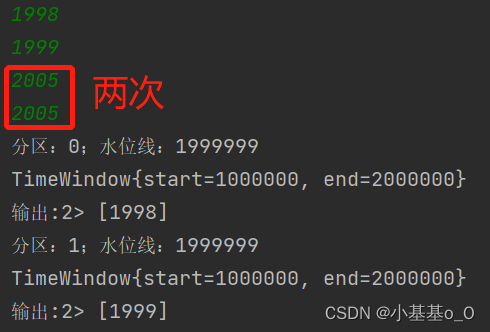

测试结果（并行度=2）

5、Appendix

en	🔉	cn
watermark	ˈwɔːtərmɑːrk	n. 水印；水位标志；vt. 在……上印水印（图案）
gap	ɡæp	n. 缝隙，缺口；（时间上的）间隔
tumbling	ˈtʌmblɪŋ	n. 翻腾运动
tumble	ˈtʌmbl	v. 翻滚；n. 跌倒，滚落；（数量、价值）暴跌；混乱，杂乱；翻跟头
in order		按顺序
out of order		次序颠倒
bounded	baʊndɪd	adj. 有界限的
assign	əˈsaɪn	v. 布置（任务）；分配（某物）；派遣；确定（价值、功能、时间、地点）
monotonous	məˈnɑːtənəs	adj. 单调乏味的
