【AlphaFold3】网络架构篇（5）|Template embedding & Pairformer stack

一、Template Embedding-模板嵌入

翻译：

模板嵌入（算法16）将所有原始模板特征整合为成对表示，并与给定的成对表示$z_{ij}$（由上一次循环迭代生成）一起处理。这使网络能够基于其对当前结构的信念，关注模板中的特定区域。

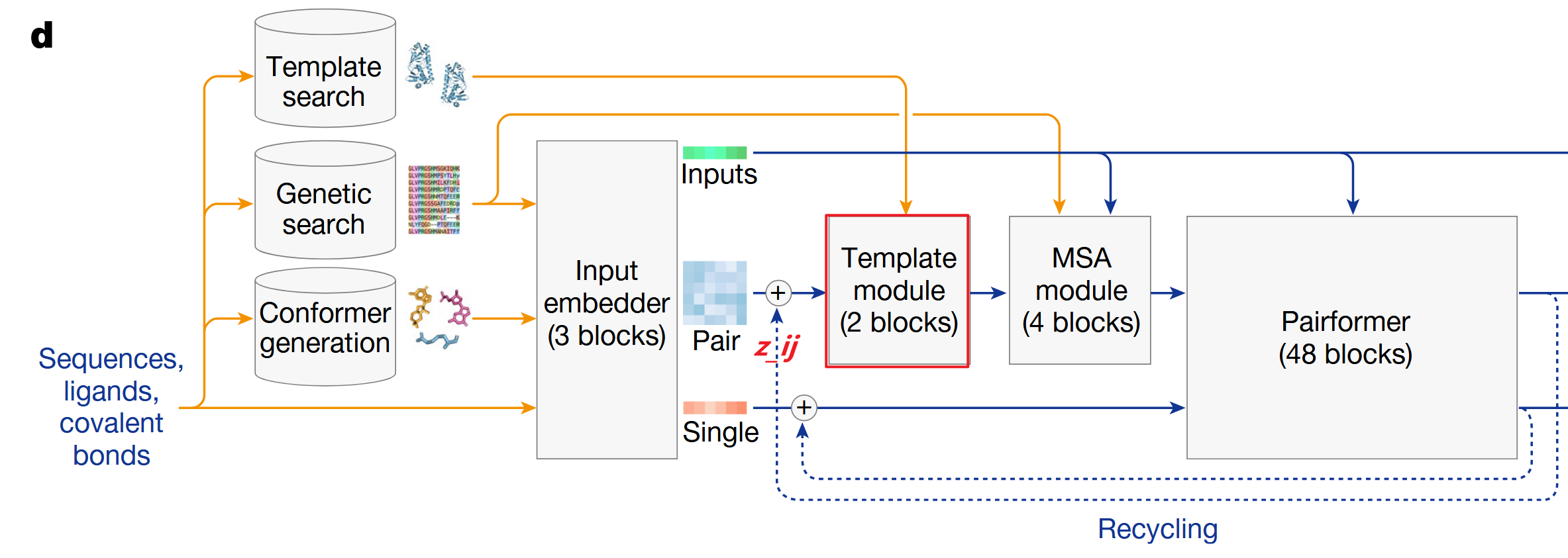

表5中的template_backbone_frame_mask（模板骨架帧掩码）、template_distogram（模板距离图）、template_restype（模板残基类型）、template_pseudo_beta_mask（模板伪β掩码）和template_unit_vector（模板单位向量）特征被拼接为一个二维特征。在主循环（算法1）中，成对嵌入z_ij被传入模板嵌入器（算法16）。每个模板通过PairformerStack独立处理，最终将生成的激活值取平均，得到所有模板的成对嵌入。

讲解：

一、核心功能：利用模板信息增强结构约束

Template 模板（已知结构的同源分子）是蛋白质/核酸结构预测的重要参考（如PDB数据库中的同源结构）。模板嵌入的核心作用是：将模板的结构特征（如残基距离、骨架方向）转化为模型可理解的成对表示，与上一轮生成的z_ij融合，为当前结构预测提供“参考结构”的约束。

• 例如：若模板中残基i和j的距离为5Å，模板嵌入会将这一信息编码到u_ij中，辅助模型预测目标分子中i和j的距离（倾向于接近模板的5Å）。
• 与MSA模块（提供进化信息）不同，模板嵌入直接提供“结构实例”的约束，尤其对低同源性序列的预测至关重要。

二、原始模板特征解析（表5涉及的核心特征）

算法16处理的模板特征均为结构相关的关键信息，具体作用如下：

• template_distogram_tij：模板中残基i和j的距离分布（如“90%概率距离在4-6Å”），直接提供空间距离约束；
• template_backbone_frame_mask_ti/template_pseudo_beta_mask_ti：掩码特征，标记模板中骨架帧（backbone frame）和伪β碳（pseudo-beta carbon）的存在性（1表示存在，0表示缺失），用于过滤无效结构区域；
• template_unit_vector_tij：模板中残基i到j的单位向量，提供方向信息（如“j在i的右侧30°方向”）；
• template_restype_ti：模板中残基i的类型（如丙氨酸、腺嘌呤），用于匹配目标序列的残基类型，确保约束的适用性。

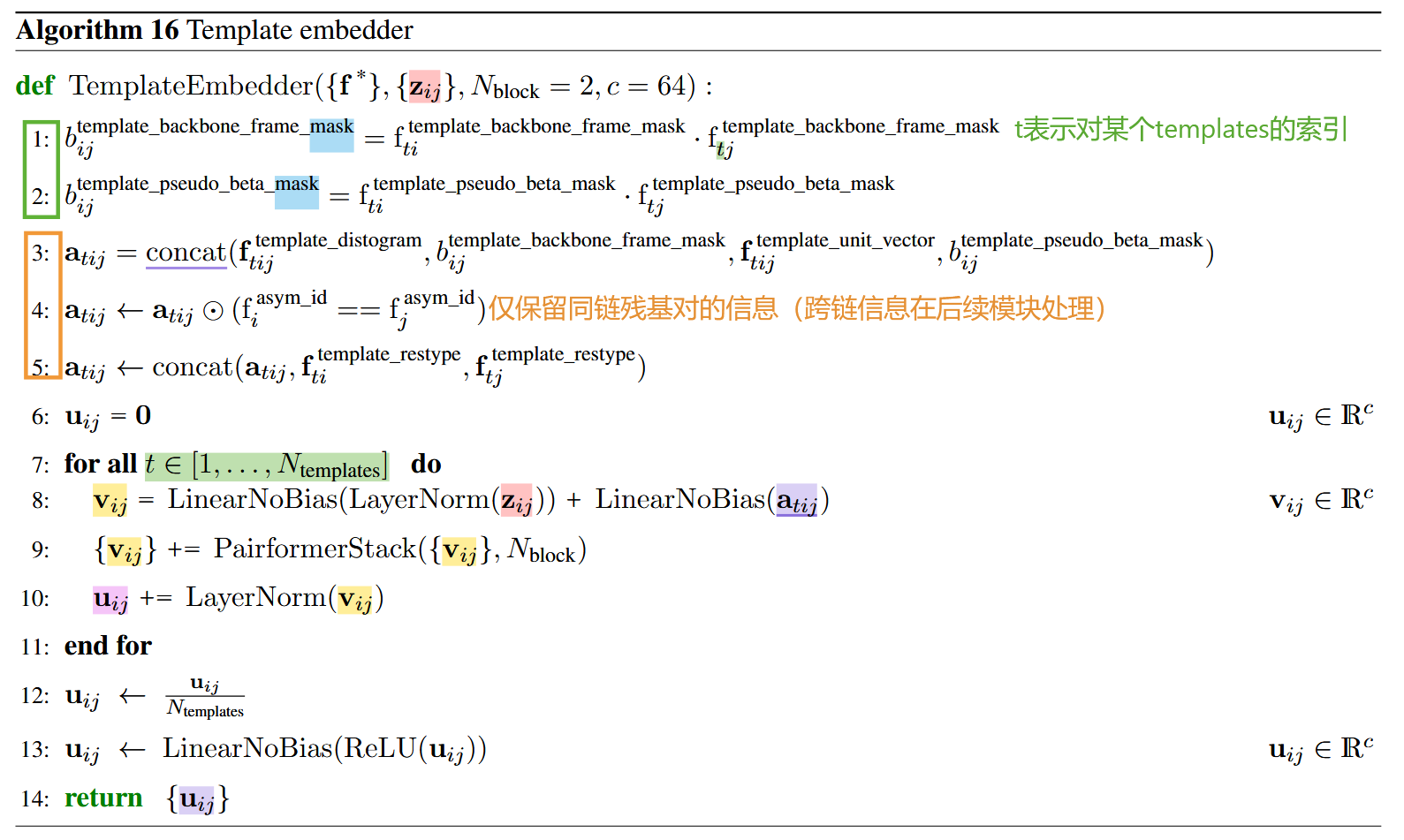

👉🏻算法16（模板嵌入器）分步解析

算法 16 的核心逻辑是 “整合单模板特征→融合多模板信息→生成统一约束”，具体步骤如下：

• 步骤1-2：计算掩码的成对乘积

  • 操作：将模板中残基i和j的骨架帧掩码、伪β掩码进行逐元素相乘（·表示点积）。
  • 作用：仅当i和j在模板中均有有效骨架帧（或伪β碳）时，结果为1（保留特征）；否则为0（过滤无效对）。例如：若i的骨架frame缺失（掩码为0），则$b_{ij}^{\text{template\_backbone\_frame\_mask}}$，后续特征会忽略该对残基的信息。

• 步骤3-5：拼接并过滤模板特征

  • 步骤3：拼接核心结构特征（距离图、骨架帧掩码乘积、单位向量、伪β掩码乘积），形成初始模板特征$a_{tij}$；
  • 步骤4：用“是否同链”掩码（${\mathrm{f}}_i^{asym\_id}={\mathrm{f}}_j^{asym\_id}$，1表示同链，0表示跨链）过滤$a_{tij}$，仅保留同链残基对的信息（跨链信息在后续模块处理）；
  • 步骤5：拼接模板残基类型特征（f_template_restype_ti和f_template_restype_tj），让模型知道 “该约束来自哪种残基对” （如丙氨酸-丝氨酸对），提升约束的针对性。

• 步骤6-11：处理每个模板并累加结果

  • 步骤6：初始化累加器u_ij，用于汇总所有模板的结果；
  • 步骤7：遍历每个模板（t从1到N_templates），独立处理每个模板的特征；
  • 步骤8：融合上一轮的成对表示z_ij（经层归一化和线性变换）与当前模板的特征a_tij（经线性变换），得到v_ij（c=64维）。这一步实现“历史结构信念”与“当前模板信息”的结合；
  • 步骤9：通过PairformerStack（Nblock=2个块）处理v_ij，强化模板特征与z_ij的融合（如用注意力机制突出重要残基对的约束）；
  • 步骤10：将处理后的v_ij归一化后累加到u_ij，保存当前模板的贡献。

• 步骤12-14：整合多模板信息并输出

  • 步骤12：对所有模板的累加结果取平均，平衡不同模板的权重（避免某一模板的噪声过度影响结果）；
  • 步骤13：通过ReLU激活（过滤负值）和线性变换，优化u_ij的特征分布，生成最终的模板成对嵌入；
  • 步骤14：输出{u_ij}，作为模板提供的结构约束，传递给后续模块（如主循环中的Pairformer），辅助优化目标分子的结构预测。

核心设计亮点

1. 动态融合模板与当前结构信息：通过步骤8将z_ij（上一轮的结构信念）与模板特征a_tij融合，使模板约束能“适配”当前的预测状态（如当模型已预测i和j距离为6Å时，模板中5Å的约束会被动态调整权重）；
2. 多模板信息的鲁棒整合：对多个模板独立处理后取平均，避免单一模板的偏差（如某一模板的结构异常），提升约束的可靠性；
3. 针对性过滤无效信息：通过步骤2和4的掩码操作，仅保留模板中“有效且同链”的残基对信息，减少噪声干扰。

模板嵌入模块是AlphaFold 3利用已知结构信息的核心组件：通过整合模板的距离、方向、残基类型等特征，生成成对表示u_ij，并与上一轮的结构信念z_ij融合，为模型提供“参考结构”的约束。这一设计尤其对低同源性序列或复杂复合物的预测至关重要，通过引入已知结构的实例信息，弥补进化信息（MSA）的不足，最终提升结构预测的精度和可靠性。

二、Pairformer stack

翻译：

Pairformer堆叠（算法17，主文章图2a）的作用与AlphaFold 2中的Evoformer堆叠类似，但Pairformer堆叠仅使用一个单特征表示si，而非MSA子集的表示。这里的单特征表示作用类似于AlphaFold 2中Evoformer里的“特权第一行”（the privileged first row）。

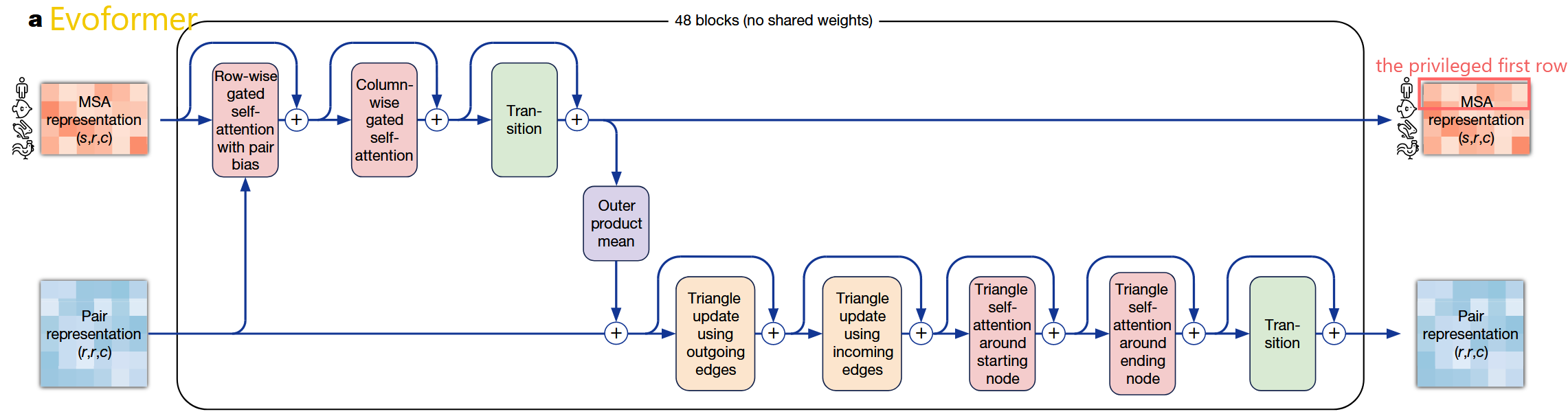

• AlphaFold2-Evoformer

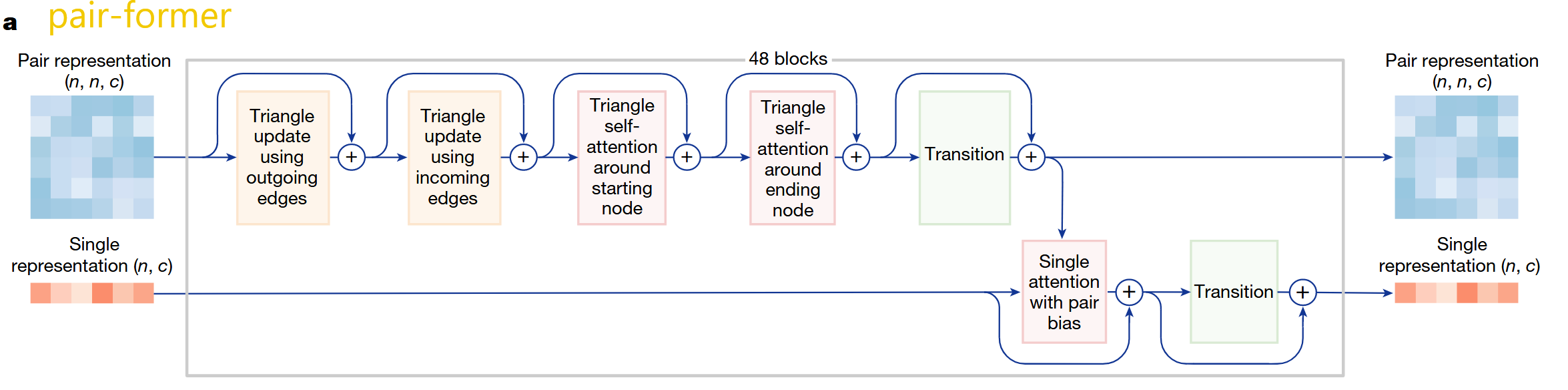

• AlphaFold3-Pairformer


这一变化导致堆叠中没有列方向的注意力。带成对偏置的单特征注意力（single attention with pair bias） 与AlphaFold 2中使用的行方向注意力相同，但仅应用于单个序列（对应单特征表示si）。

此外，与AlphaFold 2不同的是，这里的单特征表示（single representation) 不会影响成对表示（pair representation)，而是成对表示通过偏置注意力对数（Attention logits）来控制单特征表示中的信息流。

所有过渡块均使用SwiGLU激活函数。

讲解：

🪧一、核心功能：整合单特征与成对表示的核心模块

Pairformer堆叠是AlphaFold 3中处理特征的“核心引擎”，功能类似于AlphaFold 2的Evoformer堆叠，主要作用是：通过多轮迭代优化单特征表示（si）和成对表示（zij），捕捉分子中令牌（如残基、原子）的全局相互作用，为结构预测提供最终的特征约束。

• 单特征表示si：每个令牌的独立特征向量（如残基类型、进化保守性）；
• 成对表示zij：描述令牌i与j之间的关系特征（如距离、相互作用强度）。

🪧 二、与AlphaFold 2 Evoformer的关键差异

Pairformer堆叠在继承Evoformer核心逻辑的基础上，做了针对性优化，主要差异如下：

维度	AlphaFold 2（Evoformer）	AlphaFold 3（Pairformer堆叠）
输入表示	依赖MSA子集的表示（多序列特征）+ 成对表示	仅使用单个单特征表示si（类似“特权第一行”）+ 成对表示zij
注意力方向	包含行方向和列方向注意力（处理MSA的二维结构）	无列方向注意力，仅保留单特征的行方向注意力（因无MSA子集）
信息交互方式	单特征表示与成对表示双向影响（单特征可更新成对表示）	单向影响：成对表示通过注意力偏置控制单特征信息流，单特征不直接更新成对表示

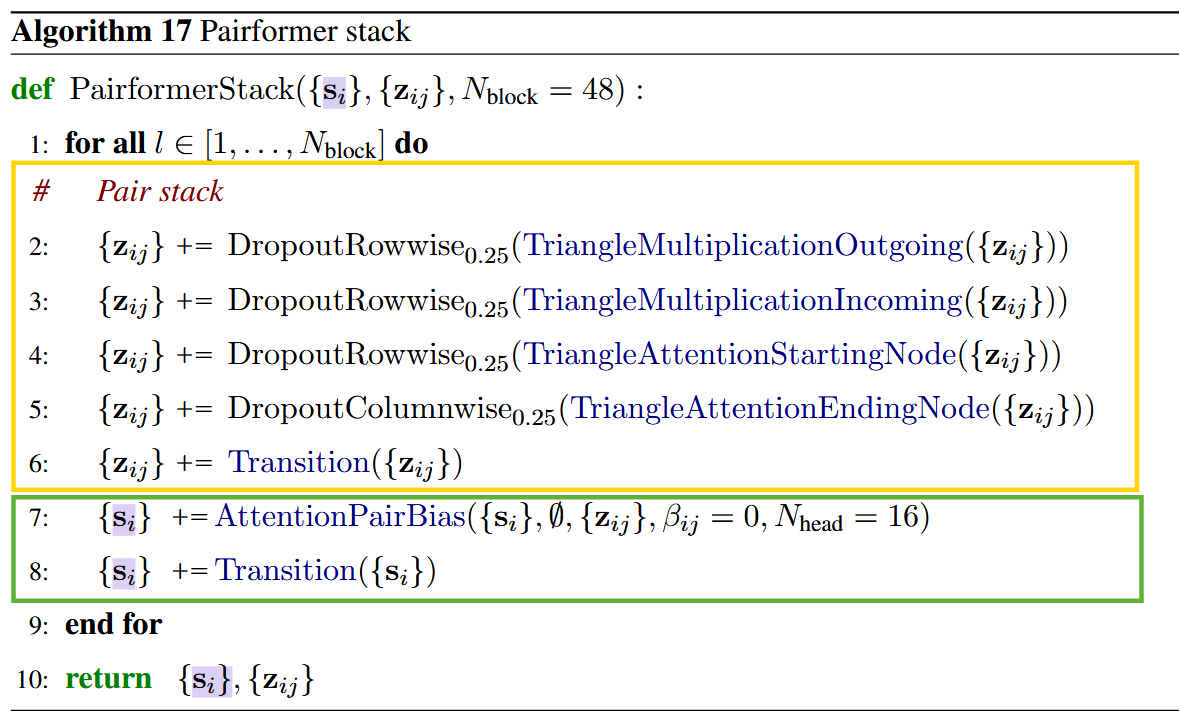

👉🏻算法17（Pairformer堆叠）分步解析 ：

算法通过48个循环块（Nblock=48）迭代优化si和zij，每个块包含“成对表示更新”和“单特征表示更新”两部分：

1. 成对表示更新（步骤2-6） ✅
这部分通过一系列三角操作细化zij，捕捉令牌间的全局关系：

• 步骤2-3：三角乘法操作

  • TriangleMultiplicationOutgoing({zij})：基于“外向”关系更新zij（如通过中间令牌k，用zik和zkj的乘积优化zij，捕捉i→k→j的间接相互作用）；
  • TriangleMultiplicationIncoming({zij})：基于“内向”关系更新zij（如通过k→i和k→j的关系优化zij）。
  • 两者均配合DropoutRowwise0.25（行方向随机失活，概率25%），防止过拟合。

• 步骤4-5：三角注意力操作

  • TriangleAttentionStartingNode({zij})：从i的视角计算注意力（i对所有j的权重），强化i的关键交互对象；
  • TriangleAttentionEndingNode({zij})：从j的视角计算注意力（所有i对j的权重），强化j的关键交互对象。
  • 前者用行方向失活，后者用列方向失活（DropoutColumnwise0.25），进一步增强泛化能力。

• 步骤6：过渡层
  通过Transition函数（算法11）对zij进行非线性转换（SwiGLU激活），优化特征分布，增强表达能力。

2. 单特征表示更新（步骤7-8） ✅
这部分基于成对表示zij优化单特征si，实现“关系约束→个体特征”的信息注入：

• 步骤7：带成对偏置的注意力
  {si} += AttentionPairBias({si}, ∅, {zij }, βij = 0, Nhead = 16)

  • 功能：计算单特征si的自注意力，但注意力权重由成对表示zij控制（zij作为偏置注入注意力对数）。例如，若zij显示i与j距离近、相互作用强，则i对j的注意力权重会被放大。
  • 细节：∅表示无MSA输入（因仅用单特征），βij=0表示无额外掩码，Nhead=16为多头注意力头数（并行捕捉不同类型的交互）。

• 步骤8：过渡层
  通过Transition函数优化si的特征分布，引入非线性，使si整合注意力聚合的信息（如i周围关键令牌的特征）。

3. 循环与输出（步骤1、9-10）

• 步骤1：重复48个块的迭代，逐步优化si和zij（块数多是为了捕捉长程相互作用，如蛋白质的二级结构、配体与蛋白的远程结合）；
• 步骤10：输出最终的{si}和{zij}，作为后续模块（如结构模块、扩散模块）的核心输入，直接用于预测分子的三维结构。

四、核心设计亮点

1. 简化输入，提升效率：仅用单个单特征表示si，省去MSA子集的处理，减少计算和内存开销，同时保留“特权第一行”的核心信息（类似Evoformer中最相关序列的特征）；
2. 单向信息控制：成对表示zij主导信息流（控制si的注意力权重），确保关系特征（如距离、相互作用）成为结构预测的核心约束，避免单特征的噪声干扰；
3. 强化全局交互：48个块的迭代+三角操作，能有效捕捉长程相互作用（如蛋白质N端与C端的接触、配体与蛋白活性中心的远程静电作用），提升复杂结构的预测精度。

总结

Pairformer堆叠是AlphaFold 3处理全局特征的核心模块，通过48个迭代块优化单特征si和成对表示zij。其设计在继承Evoformer功能的基础上，通过简化输入、单向信息控制和强化全局交互，在提升效率的同时，更精准地捕捉分子中令牌的相互作用，为最终的高精度结构预测提供关键特征约束。这一模块尤其适配多分子类型（蛋白质、核酸、配体）的预测，因为其简化的输入和灵活的注意力机制能兼容不同分子的特征模式。
