[导读]由于单模光纤固有的高带宽能力,其在较短距离应用中的受欢迎程度也越来越高,越来越多的技术人员面临着同时安装单模和多模光纤的问题。

光纤布线分为两种类型——多模和单模。大多数人可能都知道,多模布线的长度比单模布线短,因此单模适用于室外长距离光纤应用,而多模是数据中心和建筑内部应用的主要选择。

然而,由于单模光纤固有的高带宽能力,其在较短距离应用中的受欢迎程度也越来越高,越来越多的技术人员面临着同时安装单模和多模光纤的问题。但我们发现并不是每个人都了解这两种光纤类型之间的技术差异。我们接下来深入了解一下。

模式是什么?

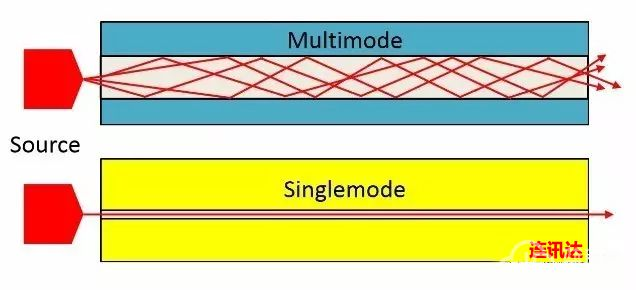

在光纤数据传输领域,术语“模式”用于描述光信号在光纤玻璃纤芯内的传播方式——即模式是光的传播路径。因此,单模光线中,光沿着一条路径传播;而在多模光纤中,光在多条路径中传播。

大家可以这样设想:从水滑梯顶部往下滑时,您在滑梯的两侧挡板之间不断弹跳下滑的情景。下滑过程中的每个角度都是一个模式。光在多模光纤纤芯内的传播方式与上述情况相同。光以一个角度照射到玻璃上,然后反射回来,同时沿着纤芯的长度传播。为什么光不会从纤芯内照射出来?首先,光以小角度照射到玻璃上,使得玻璃就像镜子一样将光反射。其次,在纤芯外部有一层包层。为了使光留在纤芯内部,包层具有不同的折射率特性,该技术参数决定了光照射进入材料时的反射或折射量。

相比之下,在单模光纤中,光沿直线传播,因为单模光纤的纤芯尺寸较小(约为多模光纤纤芯的十分之一),光不会反弹。

带宽限制延迟

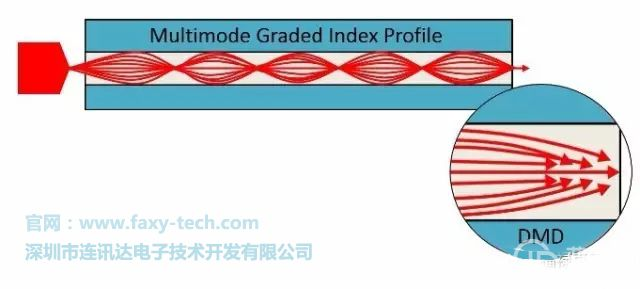

为何单模光纤支持较高带宽以及较长距离?以单一模式发送光可以消除差分模式延迟(DMD),而DMD是限制多模光纤带宽的主要因素。

在多模光纤中以多种模式传播时,有些光会沿光纤中心移动,而另一些光则沿着靠近纤芯包层的路径移动。在外侧边缘的传播模式被称为高阶模式,靠近纤芯中心的传播模
