Route-5 - route_acl

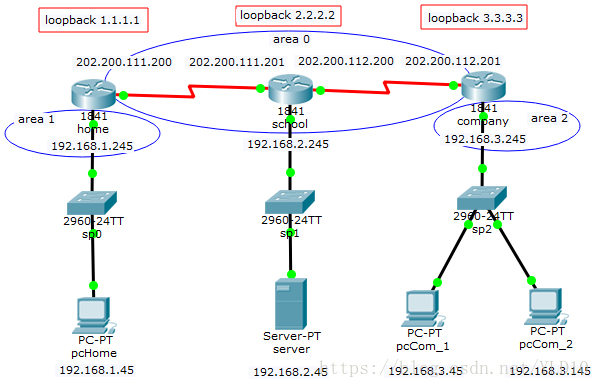

直接上拓扑图：

目的：

1、home 不能访问 company。
2、home 能 ping 通 server。
3、home 只能访问 server 服务器上的 HTTP 服务。
4、company 不能访问 home。
5、company 能 ping 通 server。
6、company 不能使用 server 服务器上的 HTTP 服务，但可以使用其他服务。
7、company 内部能正常通信。

路由器配置

因为图中 home router 和 company router 都只有一个本地出接口，所以可以先为 home router 和 company router 配置默认路由。

home router

config>> ip route 0.0.0.0 0.0.0.0 202.200.111.201

company router

config>> ip route 0.0.0.0 0.0.0.0 202.200.112.200

接下来配置 ACL

school router

config>> acc 100 per icmp any any  // 使用扩展 ACL，允许 ping 包通过，完成目标 2
config>> acc 100 per tcp any any eq 80  //使用扩展 ACL，允许 HTTP 请求通过，完成目标 3
config>> acc 100 per ip 202.200.111.0 0.0.0.255 any  // 允许 home router 的 ospf 更新包通过
config>> int ser 0/1/0
config-if>> ip acc 100 in  // 应用在靠近 home router 方向的广域网接口的入方向
config-if>> end
school# wri

company router

config>> acc 10 per 192.168.2.0 0.0.0.255  // 使用标准 ACL，允许 server 与 company 通信--完成目标 1，4，5
config>> acc 10 per  202.200.112.0 0.0.0.255  // 使用标准 ACL，允许 school router 的 ospf 更新包通过
config>> int ser 0/1/0
config-if>> ip acc 10 in  // 应用在广域网接口的入方向
config-if>> exit
config>> acc 100 deny tcp any any eq www  // 使用扩展 ACL，完成目标 6，7
config>> acc 100 per ip any any
config>> int fast 0/0
config-if>> ip acc 100 in
config>> end
company# wri

配置验证

school router

school# sh acc

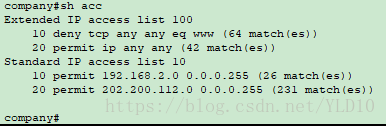

company router

company# sh acc

结果验证

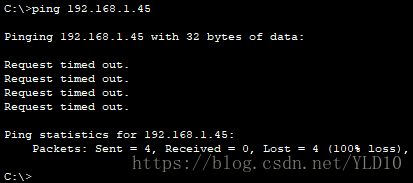

1、home 不能访问 company：

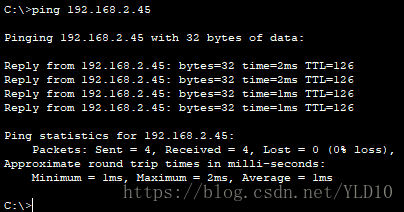

2、home 能 ping 通 server：

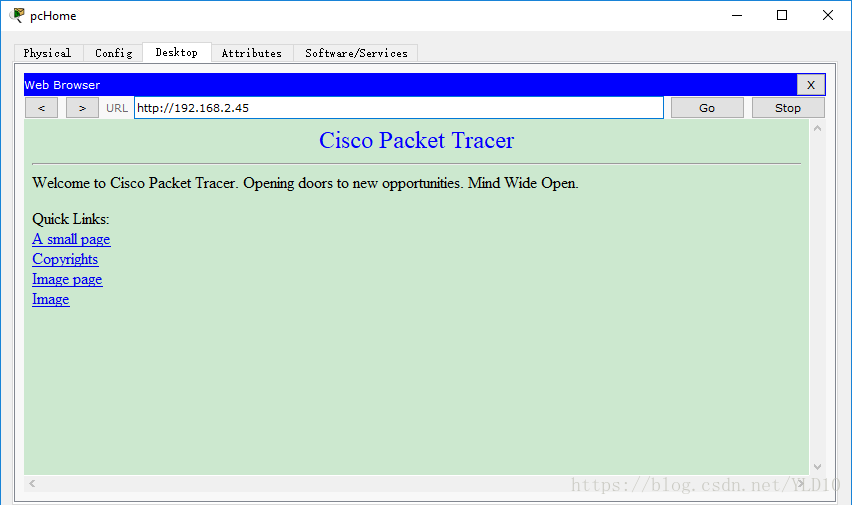

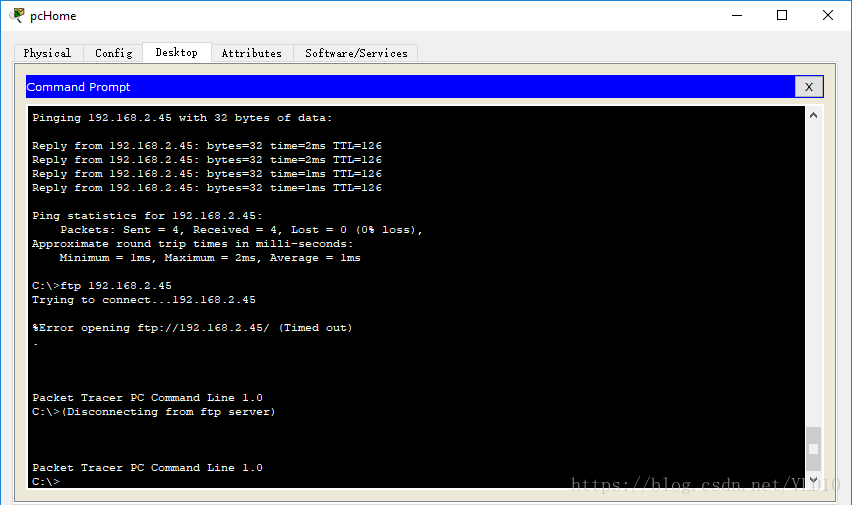

3、home 只能访问 server 服务器上的 HTTP 服务：

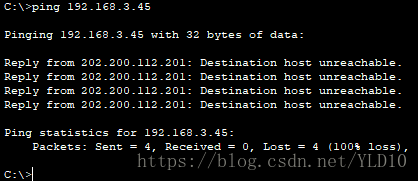

4、company 不能访问 home：

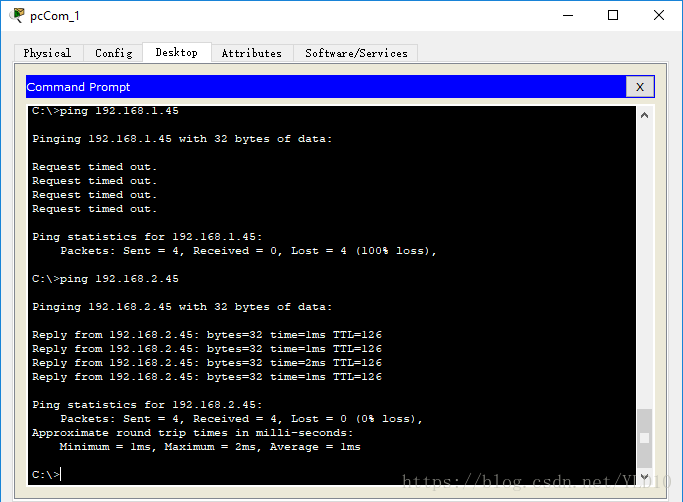

5、company 能 ping 通 server：

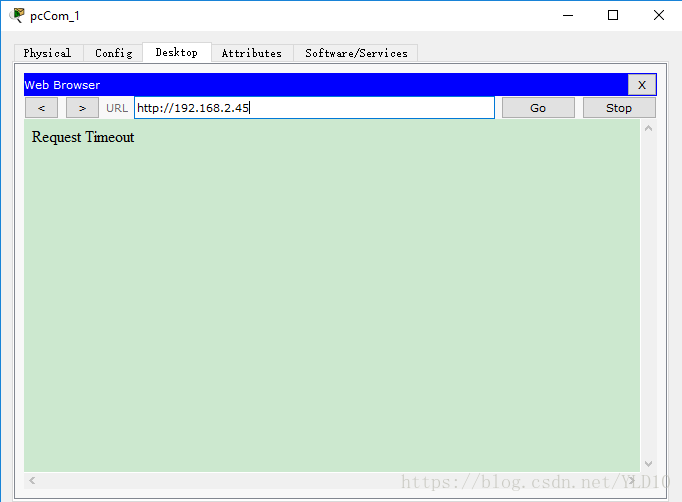

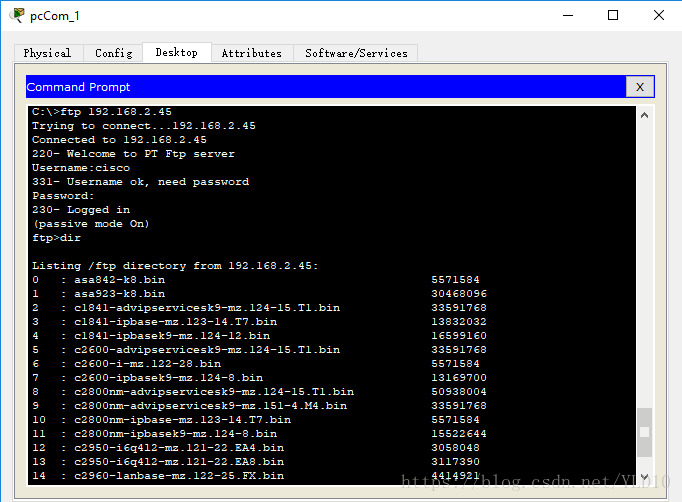

6、company 不能使用 server 服务器上的 HTTP 服务，但可以使用其他服务：

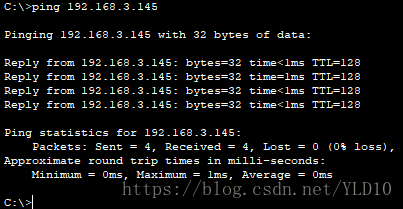

7、company 内部能正常通信：

pkt 文件在我的 github 上：https://github.com/YLD10/Route
