HAL库中有毫秒级的延迟，但是实际运用开发中我们往往还需要微秒级的延迟。

本章将利用定时器实现微秒级的延迟。

步骤

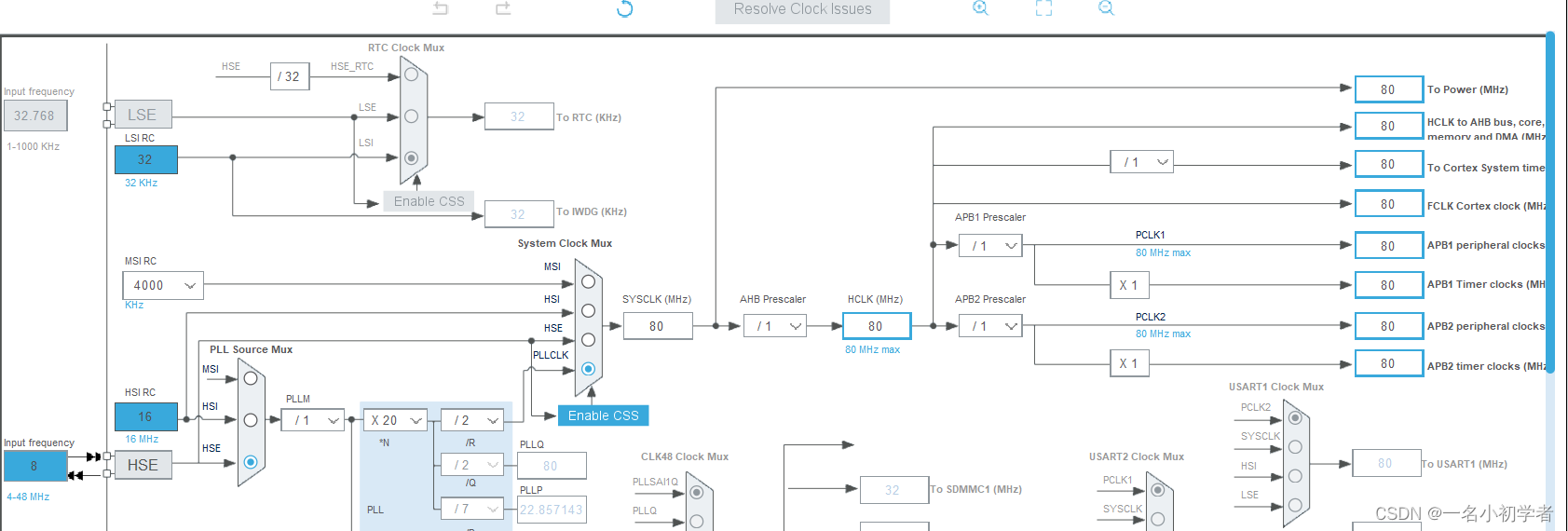

将频率设置为80MHz

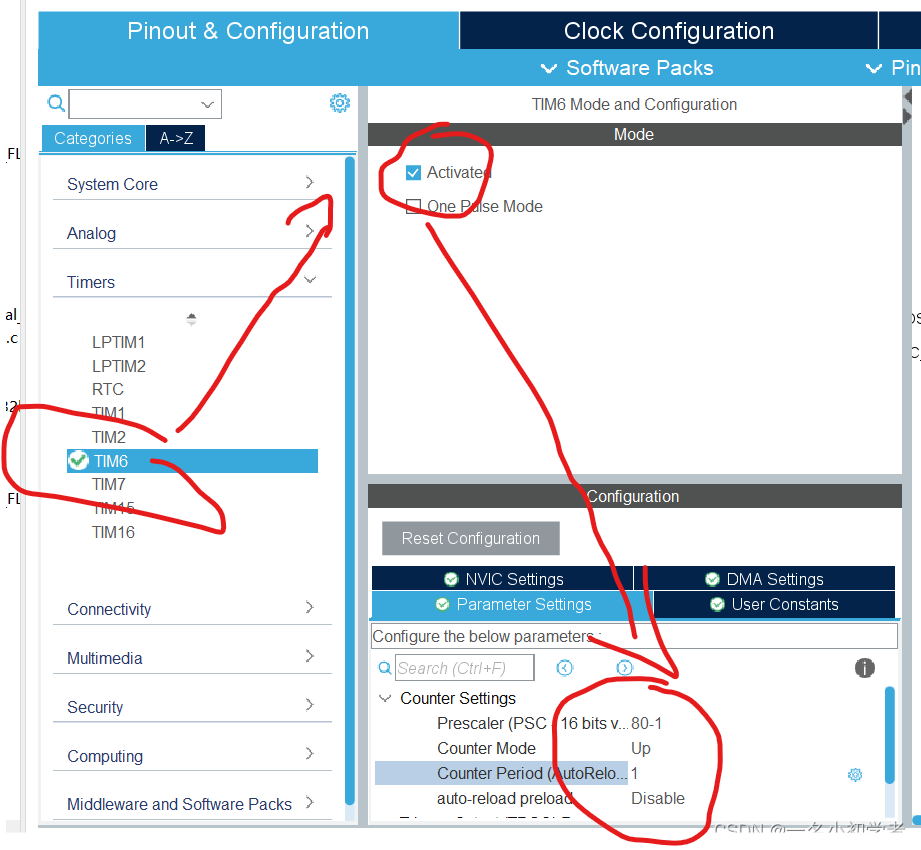

调节预分频，配置

CTRL + s 保存代码

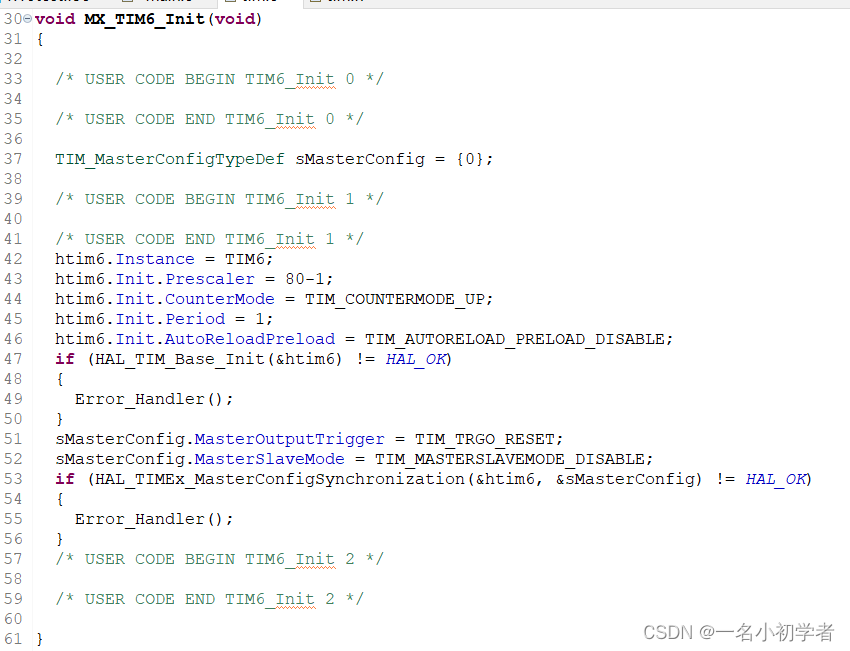

自动生成代码如下：

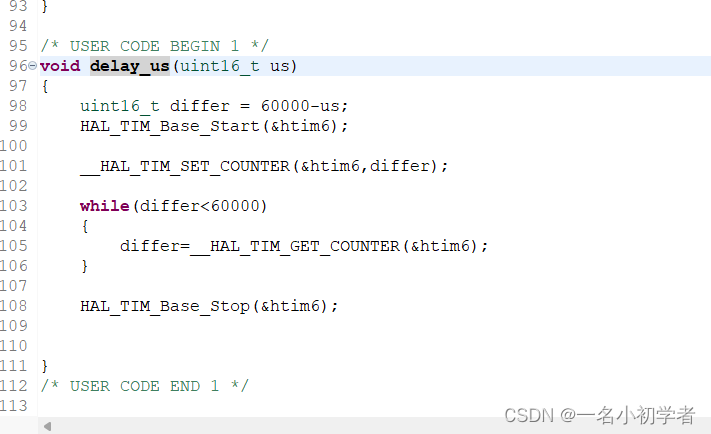

在tim.c中加入函数，并在tim.h中声明函数

延迟代码

void delay_us(uint16_t us)
{
	uint16_t differ = 60000-us;
	HAL_TIM_Base_Start(&htim6);

	__HAL_TIM_SET_COUNTER(&htim6,differ);

	while(differ<60000)
	{
		differ=__HAL_TIM_GET_COUNTER(&htim6);
	}

	HAL_TIM_Base_Stop(&htim6);


}

在while循环中使用该函数

      int i;
//灯的初始状态为高电平，即灭的状态，在这里将他点亮
	  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_9, GPIO_PIN_RESET);


	  for(i=0;i<1000;i++)
	  {
		  delay_us(1000);
	  }
    //控制灯的亮灭
	  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_9, GPIO_PIN_SET);

	  for(i=0;i<1000;i++)
	  {
		  delay_us(1000);
	  }

烧录并运行，就会发现对应的灯一秒亮一次
