Si24R1芯片详解：126信道与宽电源电压范围的优势

Si24R1是一颗工作在2.4GHz ISM频段的无线收发器芯片，集成嵌入式ARQ基带协议引擎，专为低功耗无线通信应用场合设计。

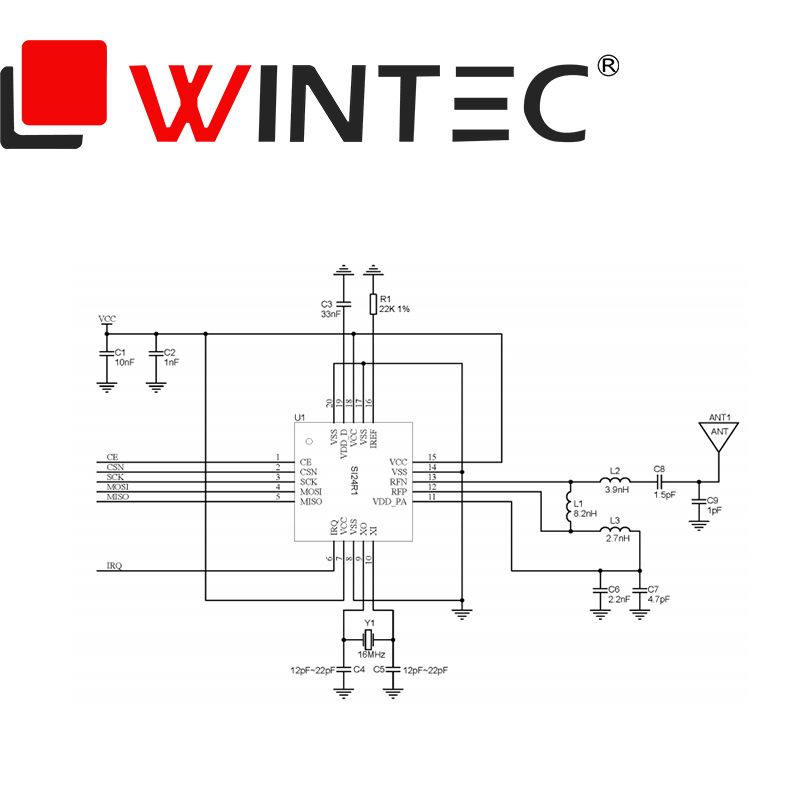

Si24R1应用原理图

工作频率为2400MHz-2525MHz，共有126个1MHz带宽的信道。内部集成高PSRR的LDO电源，保证1.9-3.6V宽电源范围内稳定工作。

Si24R1采用GFSK/FSK数字调制与解调技术，支持2Mbps、1Mbps、250Kbps三种数据速率。其操作简便，应用成本低，只需要一个MCU(8位)和少量外围无源器件即可以组成一个无线数据收发系统。

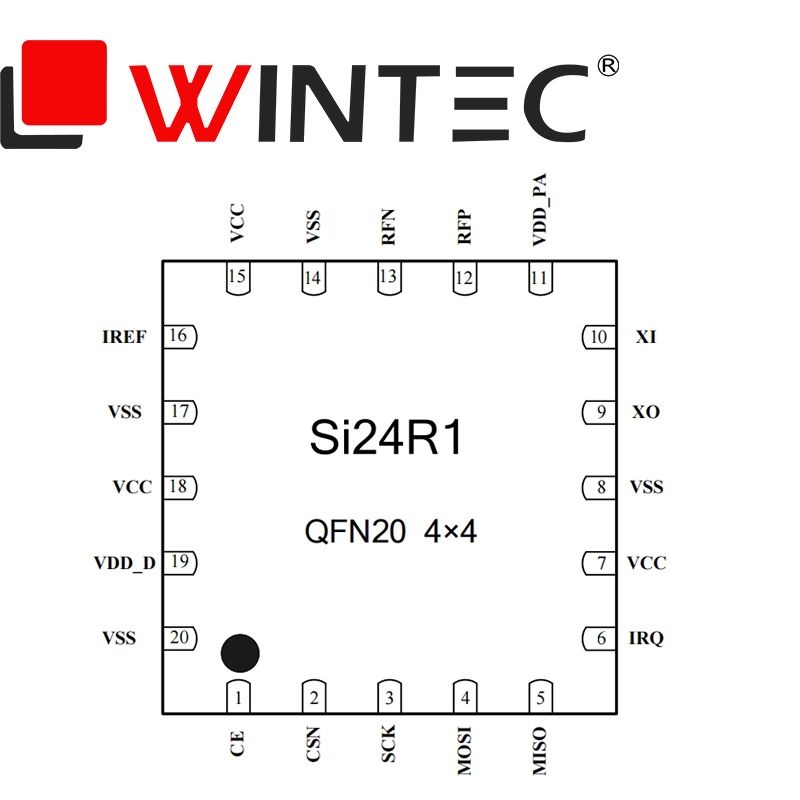

Si24R1引脚图

Si24R1芯片特性：

• 超低关断功耗:&nbsp;<0.7&nbsp;uA
• 宽电源电压范围:&nbsp;1.9-3.6V
• 超低待机功耗:&nbsp;<15&nbsp;uA
• 数字IO电压:&nbsp;3.3V/5V
• 接收电流(2Mbps):&nbsp;<15&nbsp;mA
• 发射电流(2Mbps):&nbsp;<12&nbsp;mA&nbsp;(0dBm)
• 内部集成高PSRR&nbsp;LDO
• 最高发射功率:&nbsp;7dBm(25mA)
• 10MHz四线SPI模块
• 接收灵敏度:&nbsp;<-83dBm&nbsp;@&nbsp;2MHz
• 智能ARQ基带协议引擎
• 调制方式:&nbsp;GFSK/FSK
• 收发数据硬件中断输出
• 数据速率:&nbsp;2Mbps/1Mbps/250Kbps
• 支持1bit&nbsp;RSSI&nbsp;输出
• 快速启动时间:&nbsp;<130uS
• QFN20封装或COB封装

Si24R1封装图

Si24R1芯片应用：

• 无线音频
• 无线数据传输
• 无线鼠标、键盘
• 有源RFID、NFC
• 智能电网、智能家居
• 无线遥控、体感设备
• 低功耗无线传感网节点

以上是Si24R1芯片的特性和应用介绍，展示了其在低功耗无线通信领域的潜力和广泛应用前景。
