手把手S3教程：利用minio搭建云存储与ArcGIS联动发布二三维服务

本文链接：https://blog.youkuaiyun.com/Xxy9426/article/details/144406185

1、背景：

近期又有同事和客户在测试关于云存储的相关事项，所以我也重新捡起来部署测试一遍，同时将一些注意事项提出，有任何问题，欢迎沟通。本教程仅作为技术参考，并不代表所有的技术方案，参考赛姐的文档和博客所得。

2、部署环境

操作系统：CentOS 8.3

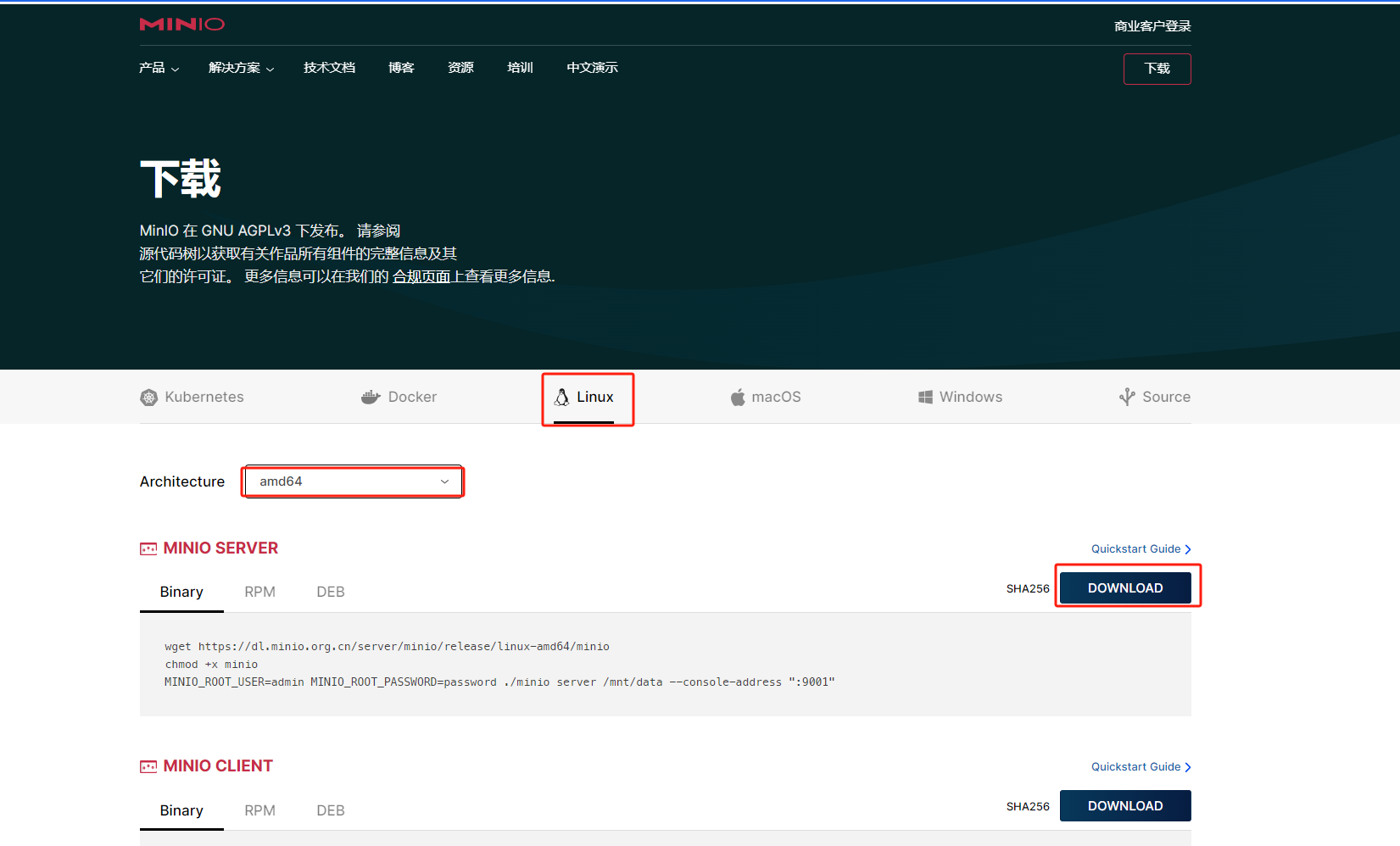

minio下载：MinIO下载和安装 | 用于创建高性能对象存储的代码和下载内容

GIS软件：ArcGISPro、 ArcGIS Server、

3、环境搭建

3.1 修改机器名和解析

操作系统的安装过程就不详细介绍了，现在操作系统准备好之后，我们将hosts文件进行修改，添加一个域名后缀通过软件安装的环境检测,我这边用的 xxinyu.minio 。

同时输入 hostnamectl set-hostname xxinyu.minio 去修改机器名。

3.2 关闭防火墙和禁用IPV6

关闭防火墙：
systemctl stop firewalld
禁用防火墙的开机启动：
systemctl disable firewalld

禁用IPV6
vi /etc/sysctl.conf
加入以下内容
net.ipv6.conf.all.disable_ipv6 = 1
net.ipv6.conf.default.disable_ipv6 = 1

执行 sysctl –p

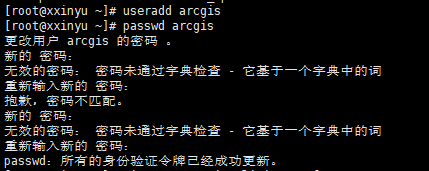

3.3 创建软件安装账户

useradd arcgis

passwd arcgis

3.4 修改系统句柄数

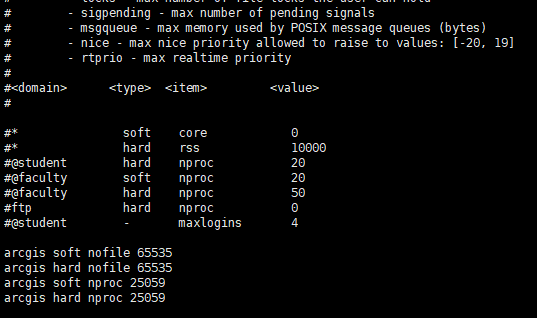

vi /etc/security/limits.conf

以下内容写进去（注意：此处arcgis是你创建的用户名）

arcgis soft nofile 65535
arcgis hard nofile 65535
arcgis soft nproc 25059
arcgis hard nproc 25059

3.5 软件包上传之后进行授权

chown arcgis:arcgis /home/ArcGIS_Server_Linux_113_zh_CN_190315.tar.gz
chown arcgis:arcgis /home/ServerAdvanced.ecp

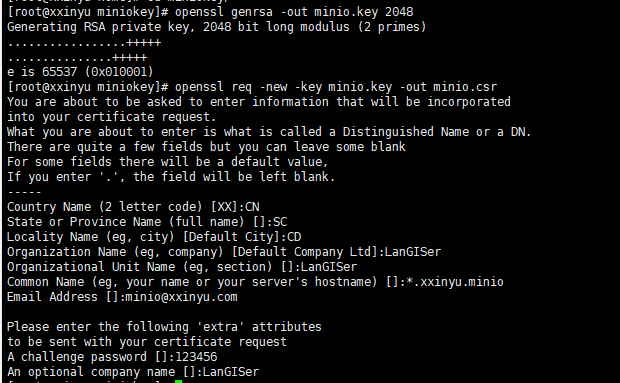

3.6 利用openssl创建证书(关键是echo那一行的IP和域名)

openssl genrsa -out minio.key 2048
openssl req -new -key minio.key -out minio.csr

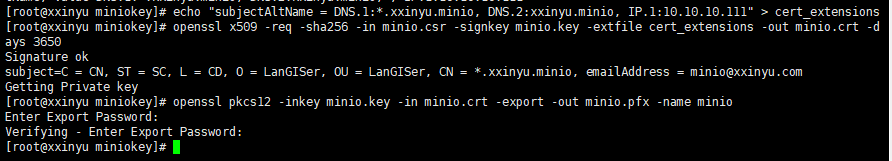

echo "subjectAltName = DNS.1:*.xxinyu.minio, DNS.2:xxinyu.minio, IP.1:10.10.10.111" > cert_extensions
openssl x509 -req -sha256 -in minio.csr -signkey minio.key -extfile cert_extensions -out minio.crt -days 3650
openssl pkcs12 -inkey minio.key -in minio.crt -export -out minio.pfx -name minio

3.7 安装minIO

mkdir /home/agsminio
cp minio /home/agsminio/
chmod +x /home/agsminio/minio
cd /home/agsminio

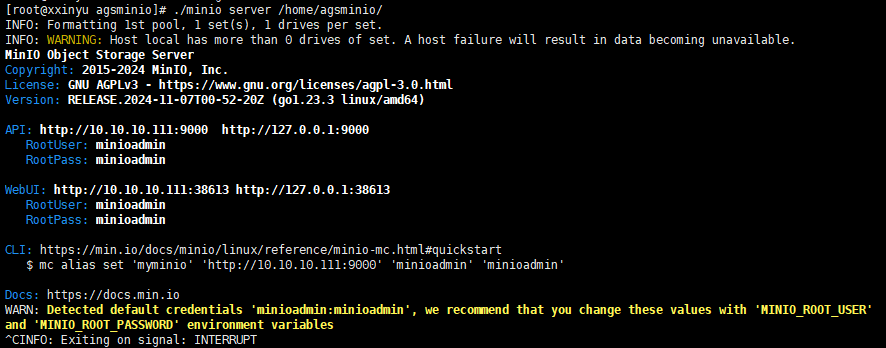

先执行一下./minio server /home/agsminio/  然后ctrl + c 退出

cp /home/minio.crt ~/.minio/certs/public.crt
cp /home/minio.key ~/.minio/certs/private.key
cat ~/.minio/certs/public.crt >> /etc/pki/tls/certs/ca-bundle.crt

vi ~/.bashrc 加入下面三行参数

export MINIO_ROOT_USER=minio
export MINIO_ROOT_PASSWORD=admin123
export MINIO_DOMAIN=xxinyu.minio

source ~/.bashrc
正式执行
nohup ./minio server /home/agsminio/ --address :443 --console-address :41413 >minio.log 2>&1&

3.8 配置 minIO的 bucket

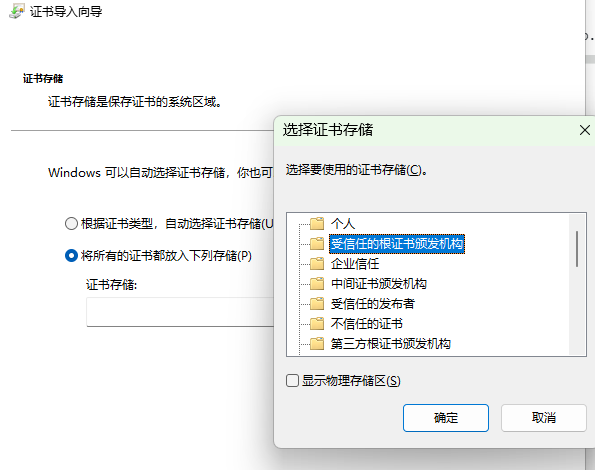

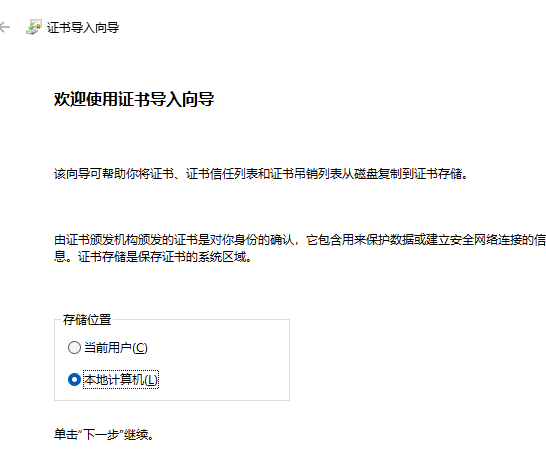

浏览器登录https://10.10.10.111 或者 https://xxinyu.minio 提示不安全的链接。需要您把linux中创建的pfx证书复制到客户端，双击安装到本地计算机受信任的根证书颁发机构

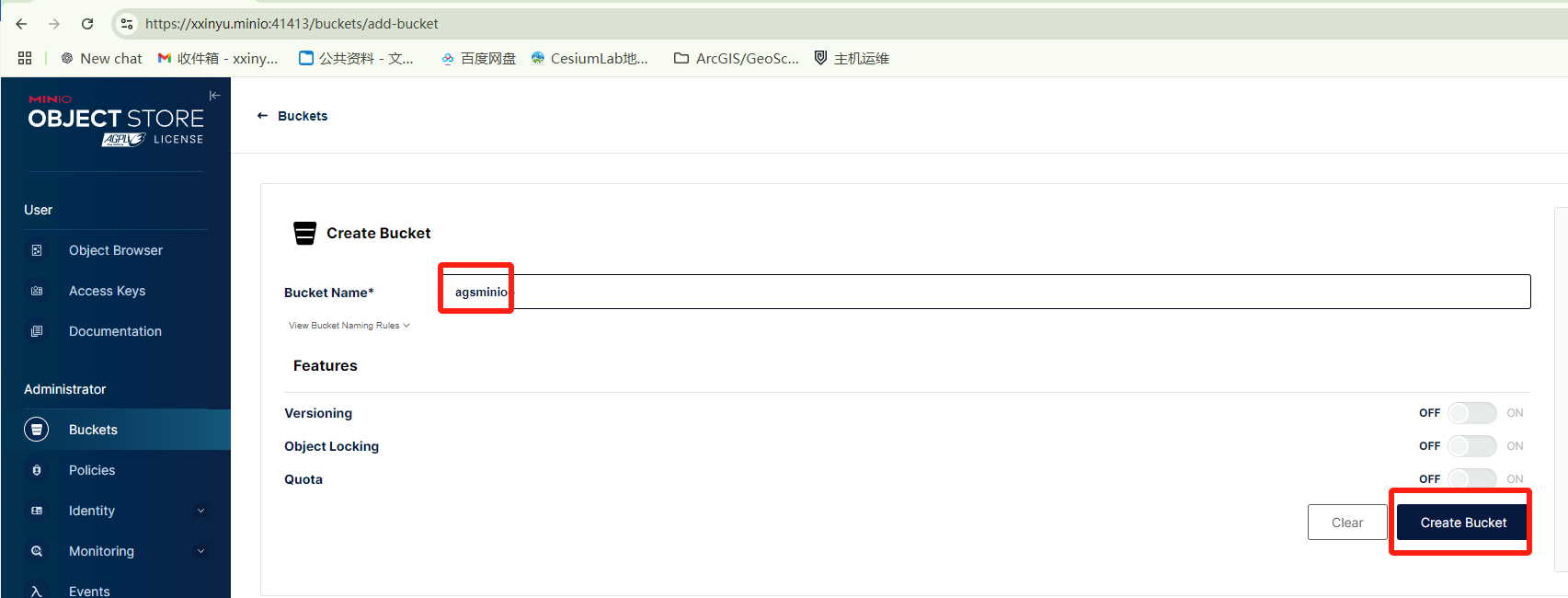

然后访问安全连接，创建一个bucket

3.9 将bucket的vhost写入hosts

vi /etc/hosts

3.10 安装GISServer创建站点

su arcgis
cd /home
tar -zxvf ArcGIS_Server_Linux_113_zh_CN_190315.tar.gz
cd /home/ArcGISServer_Chinese_CN/

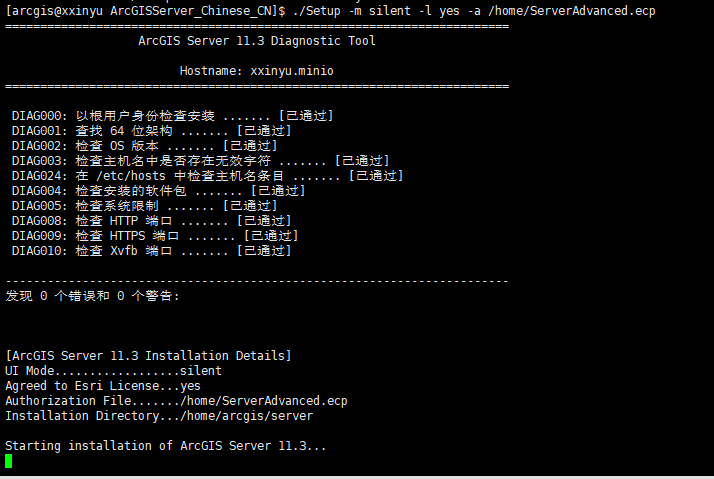

./Setup -m silent -l yes -a /home/ServerAdvanced.ecp

  创建站点
/home/arcgis/server/tools/createsite/createsite.sh -u siteadmin -p admin123

3.11 更改GISserver的默认端口证书

浏览器访问

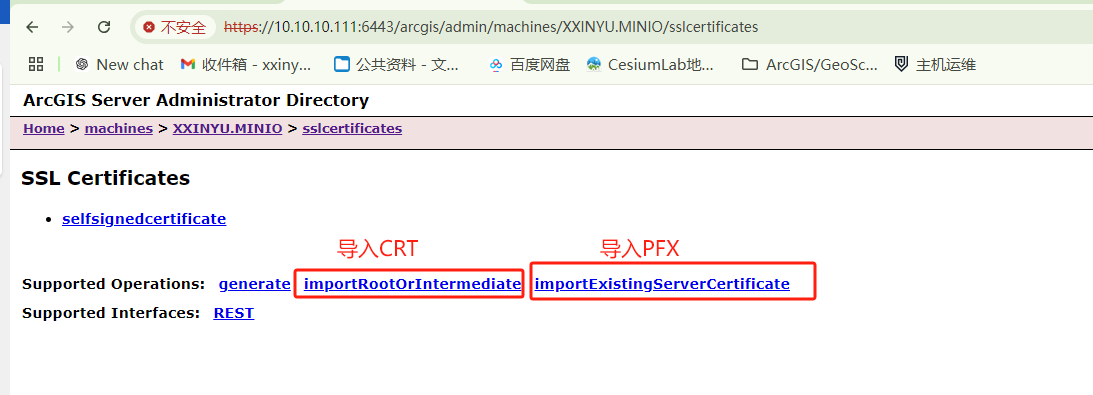

https://10.10.10.111:6443/arcgis/admin/machines/xxinyu.minio/sslcertificates

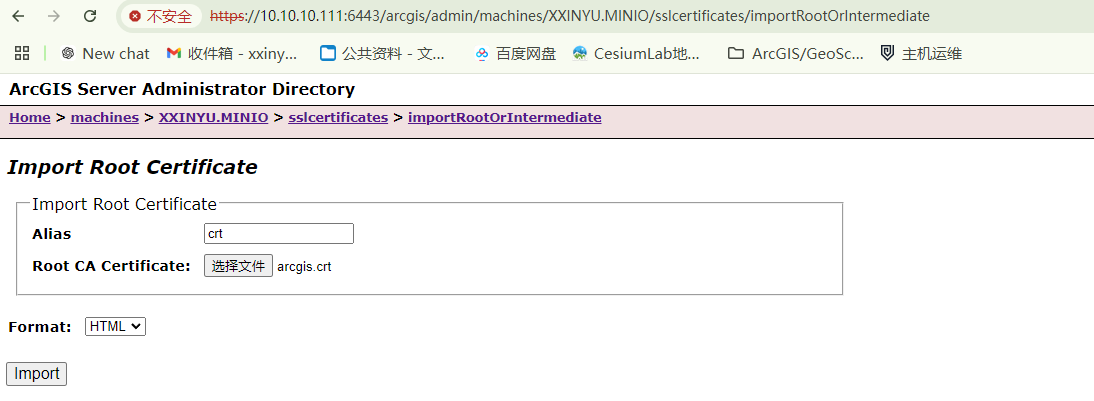

首先点击importRootOrIntermediate 导入生成的crt，上传后点击import

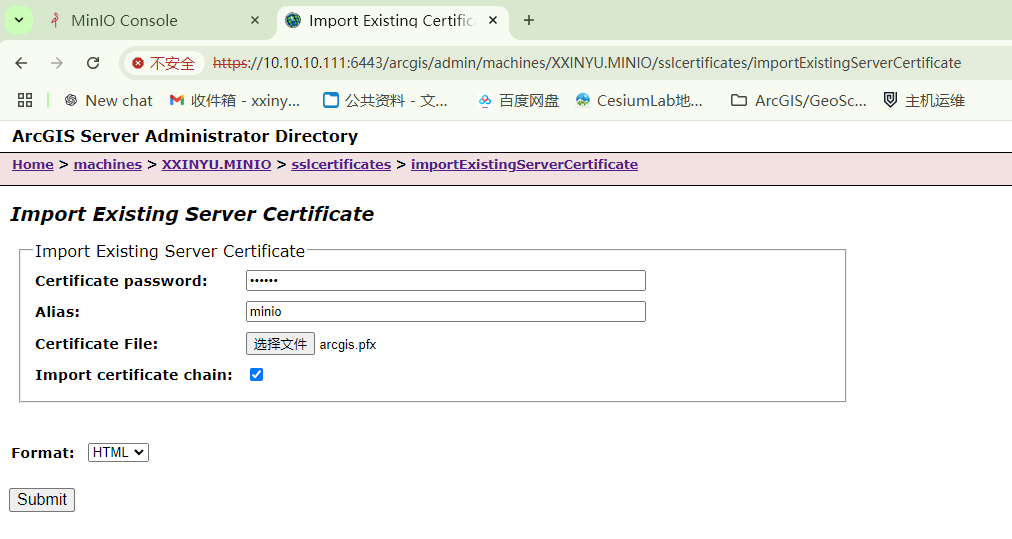

然后返回上一级目录点击 importExistingServerCertificate ，passwd输入的是您生成证书时候的密钥，alias自定义名称，后面需要用到。上传pfx之后，点击submit

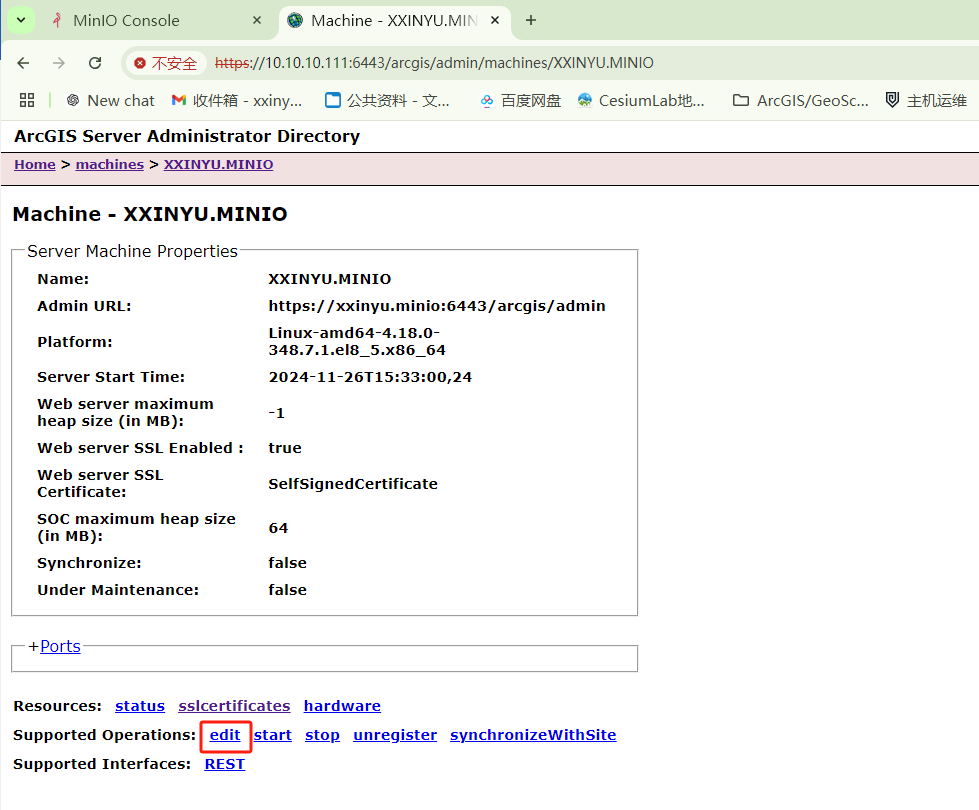

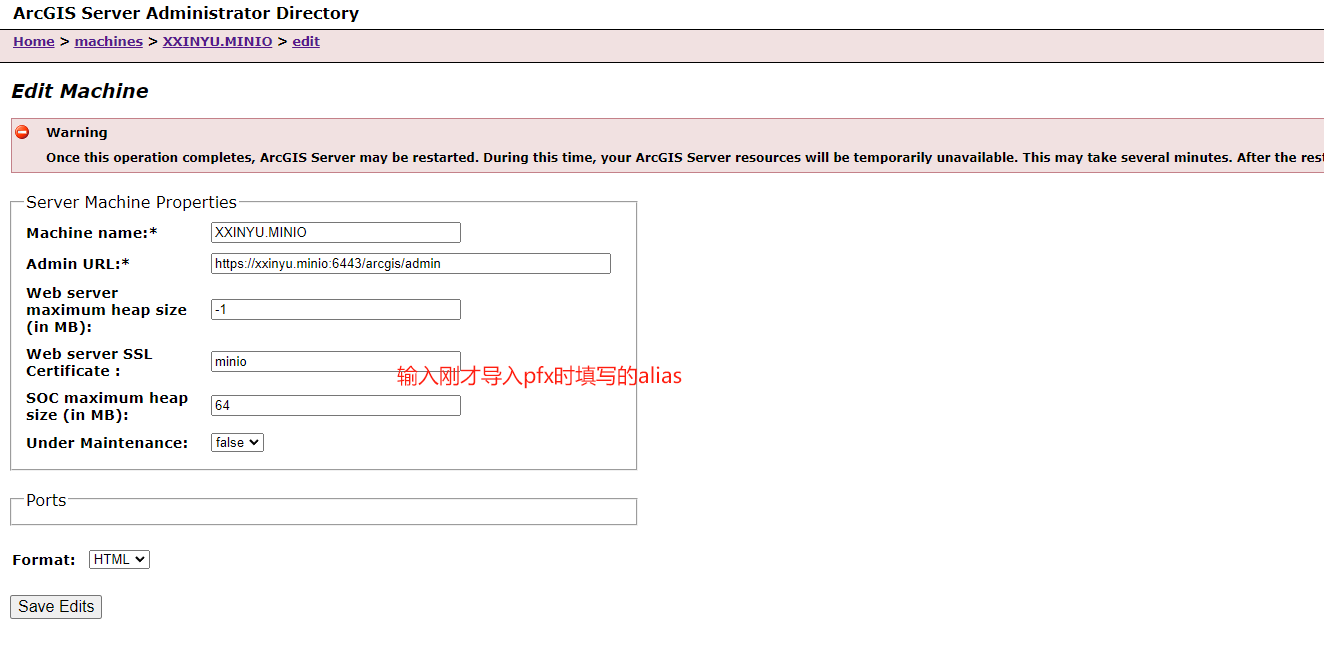

回到 https://10.10.10.111:6443/arcgis/admin/machines/XXINYU.MINIO ，点击edit

在Web SSL 处更改名称，填写刚才导入PFX时填写的Alias，然后点击 save

3.12 更改GISserver通过http访问

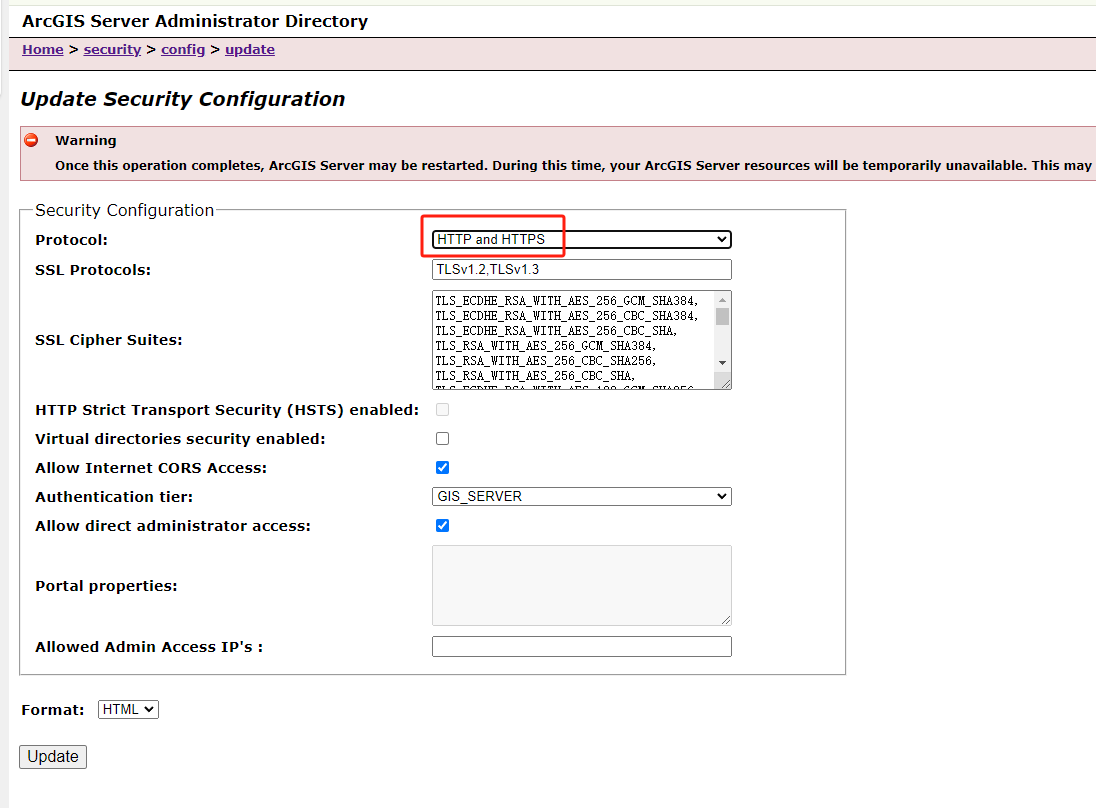

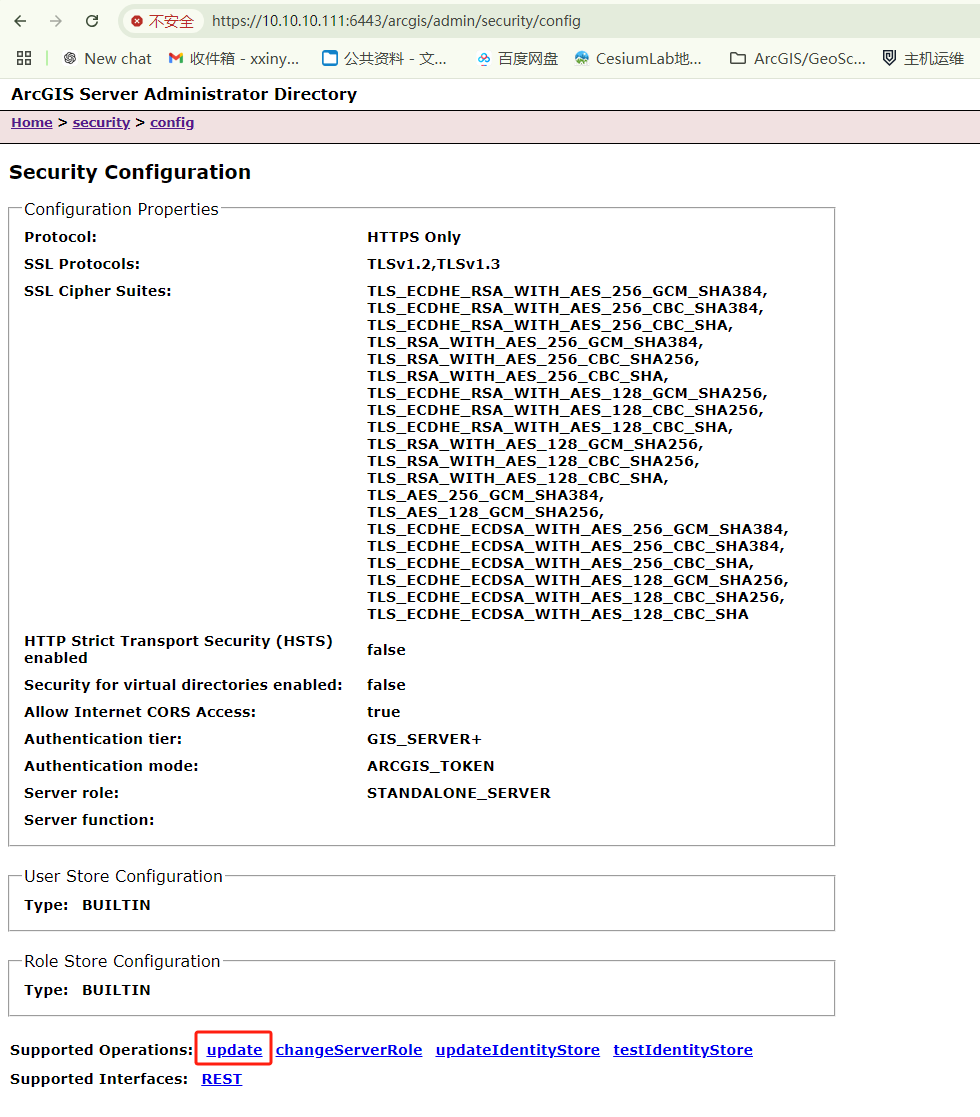

浏览器输入，点击update

https://10.10.10.111:6443/arcgis/admin/security/config

将其切换为 http和https，之后可以通过http访问站点和服务

http://10.10.10.111:6080/arcgis/manager

3.13 GISPro注册 S3

在装有pro所在机器的hosts 文件里添加对应的解析记录

10.10.10.111 xxinyu.minio
10.10.10.111 agsminio.xxinyu.minio

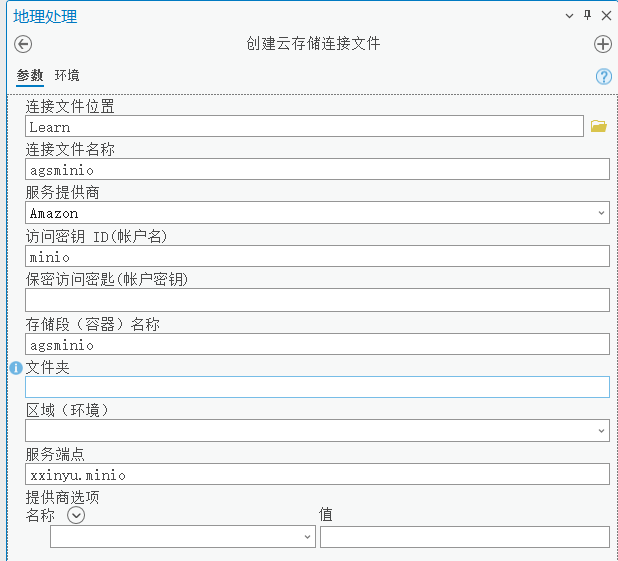

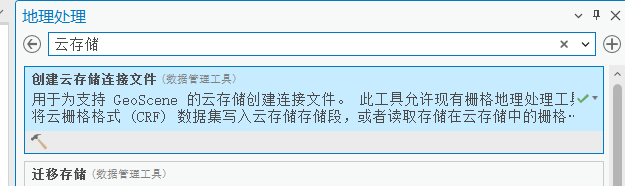

打开GISPro，搜索，创建云存储连接文件，或者在数据管理工具箱中找到

打开之后填写对应的信息，ID和密钥就是minio的账户密码，服务提供商可以选择Amazon，也可以选择Minio，服务端点为minio所在机器域名。

如果创建不成功：见文末解决办法。

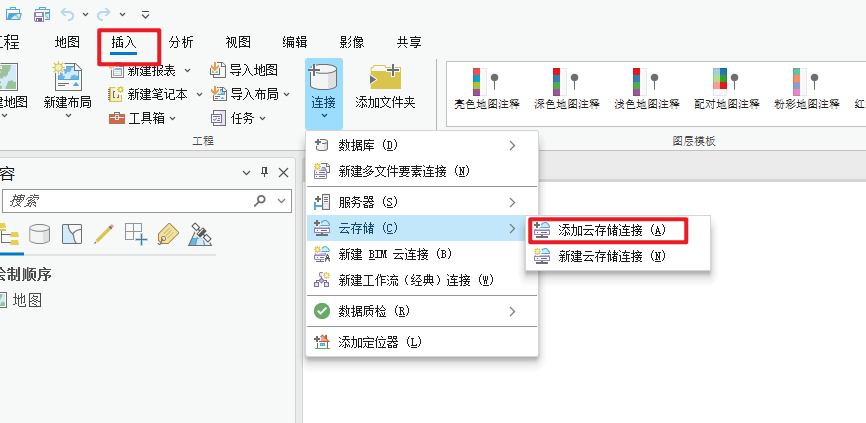

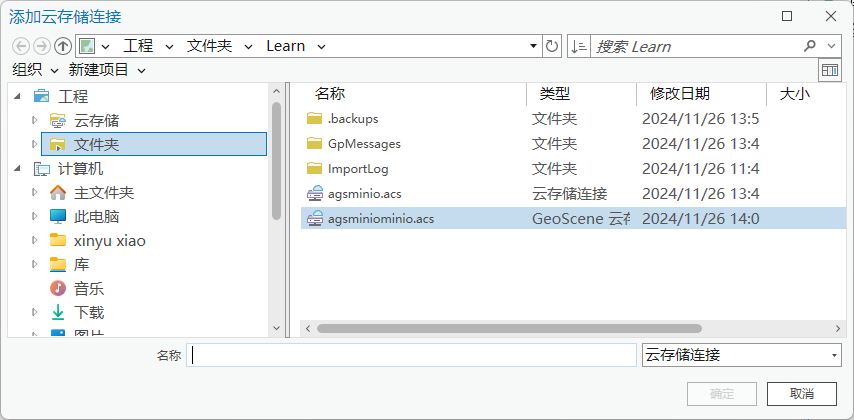

然后在插入选项卡，将云存储连接文件添加进来

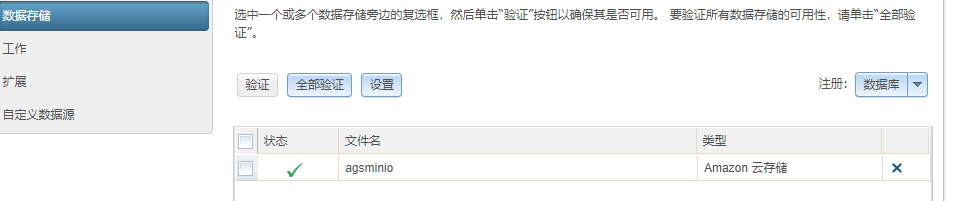

3.13 GISServer注册 S3

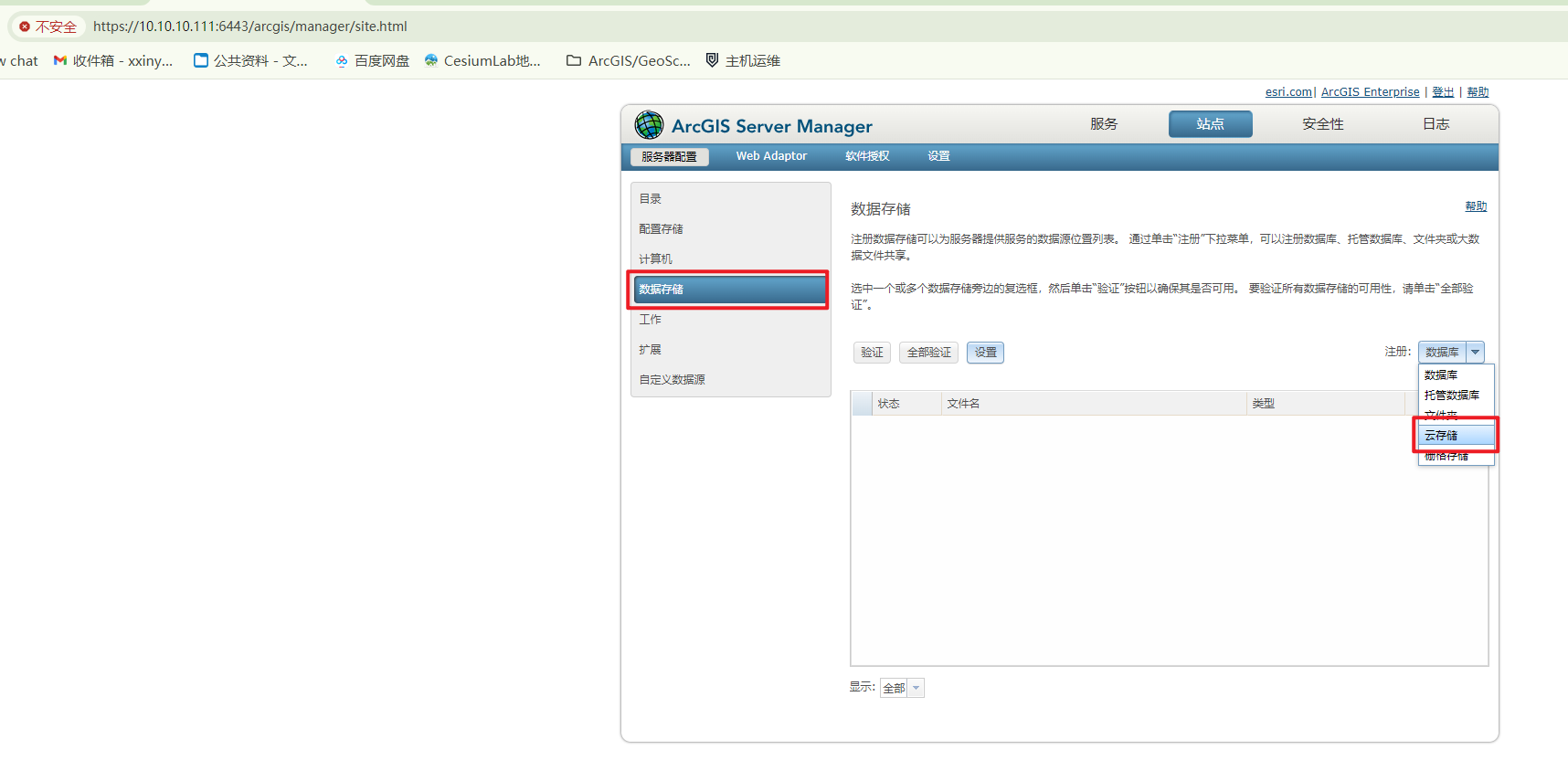

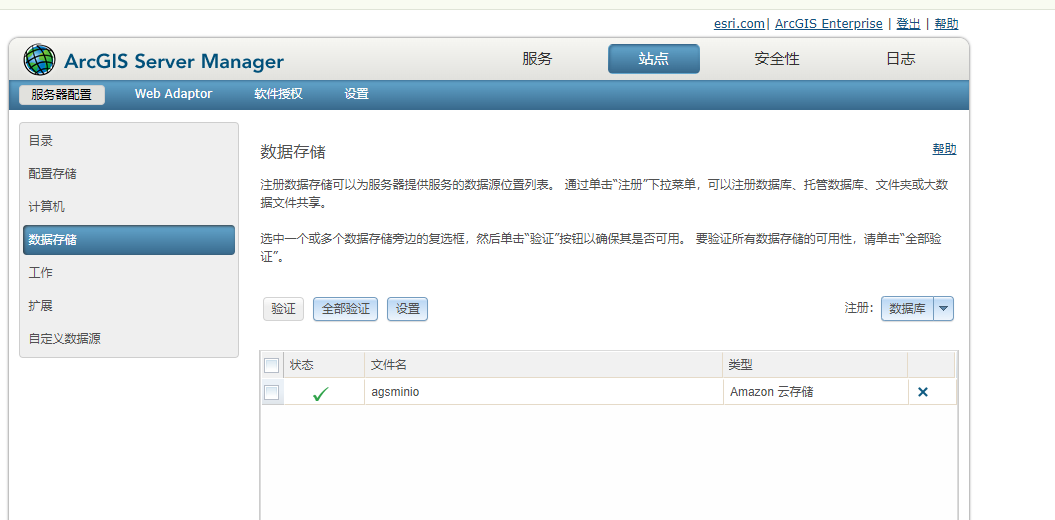

访问 https://10.10.10.111:6443/arcgis/manager/site.html

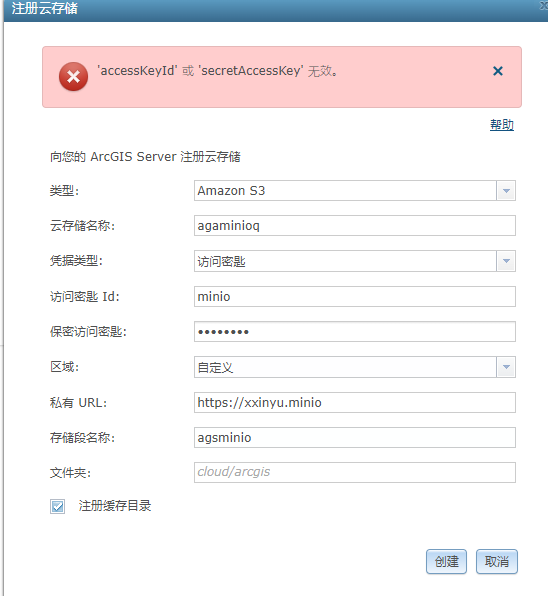

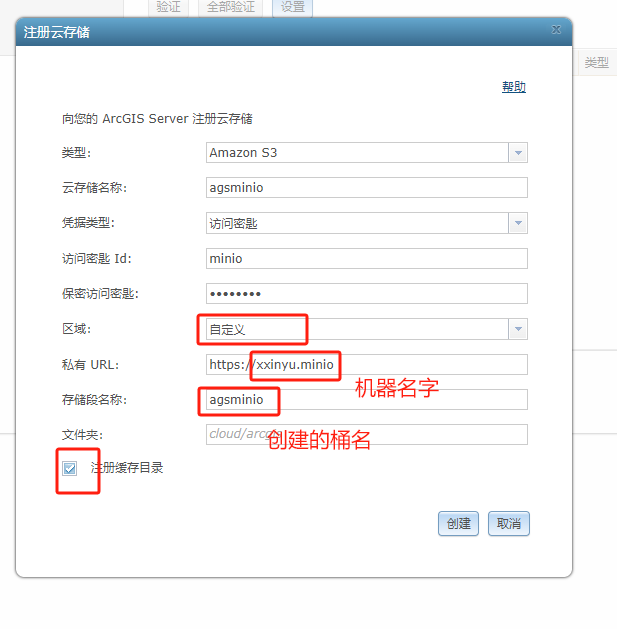

类型选择Amazon S3，输入minio的账户密码，区域选择自定义，将私有URL填写为机器名字例如我的就是https://xxinyu.minio，存储段选择创建的桶名，勾选上注册缓存目录。

此处如果提示ID或者key无效，先检查账户密码，如果确认账户密码不对，凭据类型设置为IAM角色。

4、常用服务发布

4.1准备工作

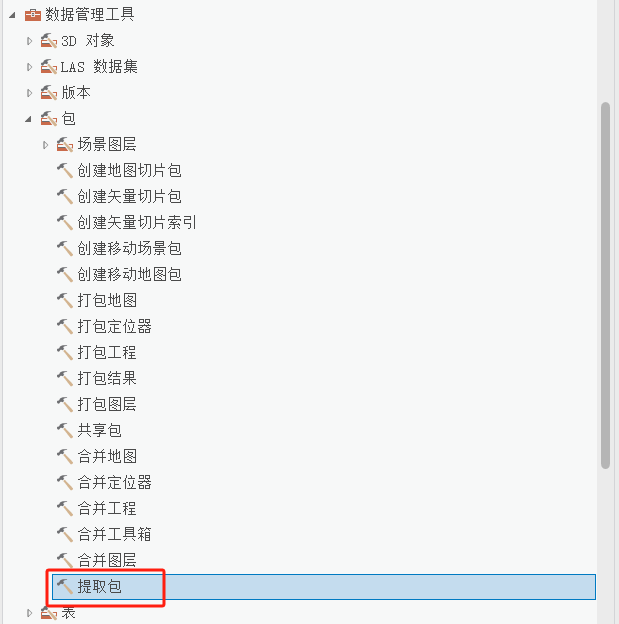

本章节主要是各类服务包的发布，利用Extract Package工具（提取包）解压到云存储中，然后用rest api发布服务

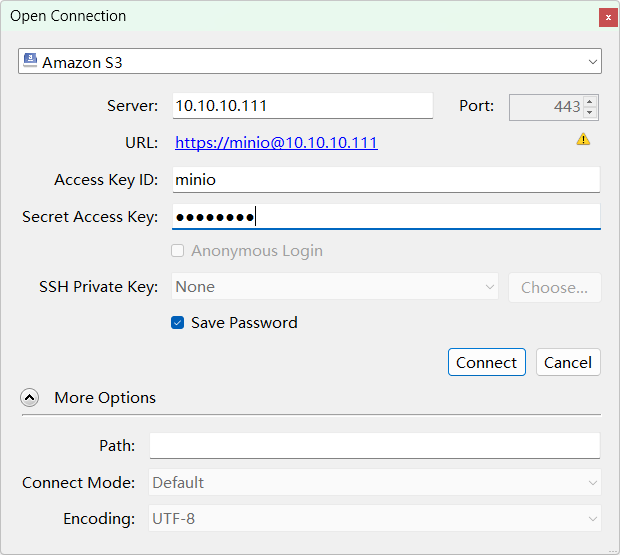

S3管理的客户端可以下载一个cyberduck Download

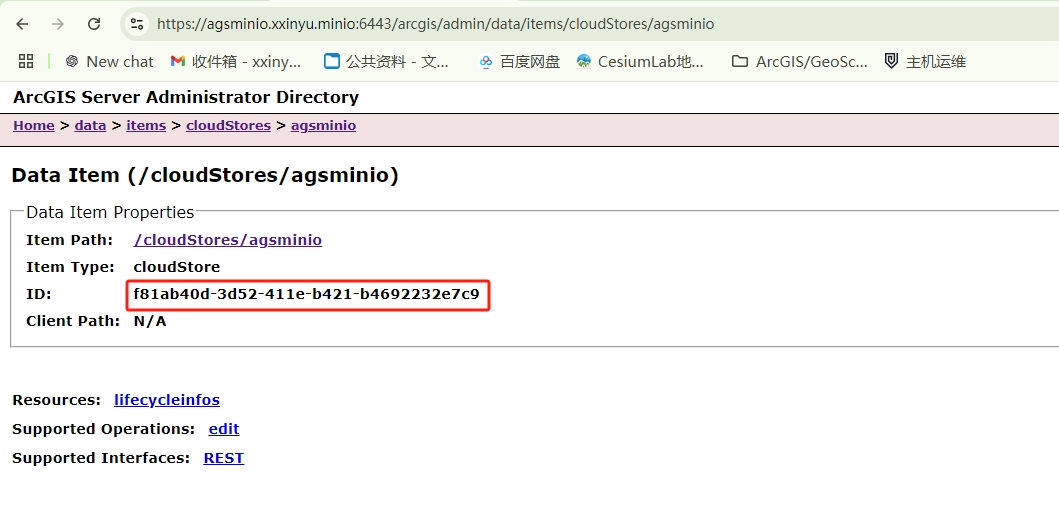

获取已注册的S3的ID

https://10.10.10.111:6443/arcgis/admin/data/items/cloudStores/agsminio

4.1 三维场景服务

4.1.1 提取数据

将所有的三维数据处理成I3S成果，格式为SLPK ，利用解压工具解压到云存储中。

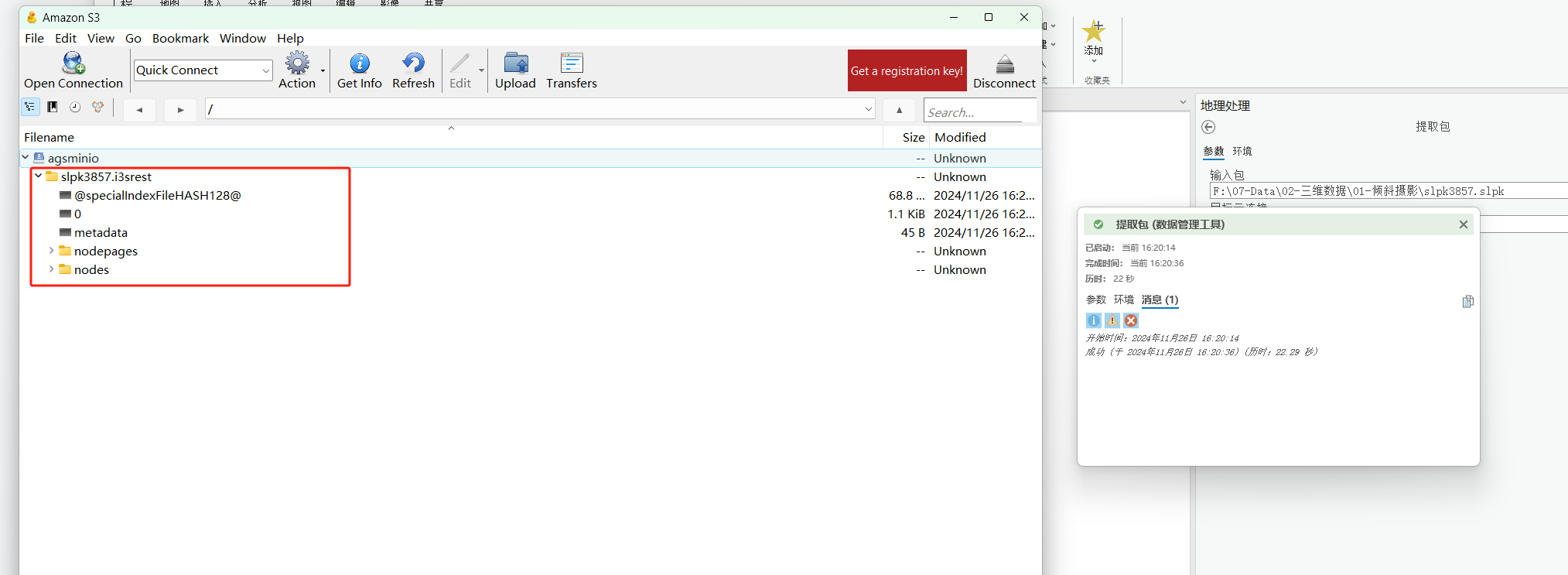

执行成功后可以在看到在 cyberduck 中我们的数据，解压后的成果是一个带.i3srest的文件夹。

4.1.2 服务发布

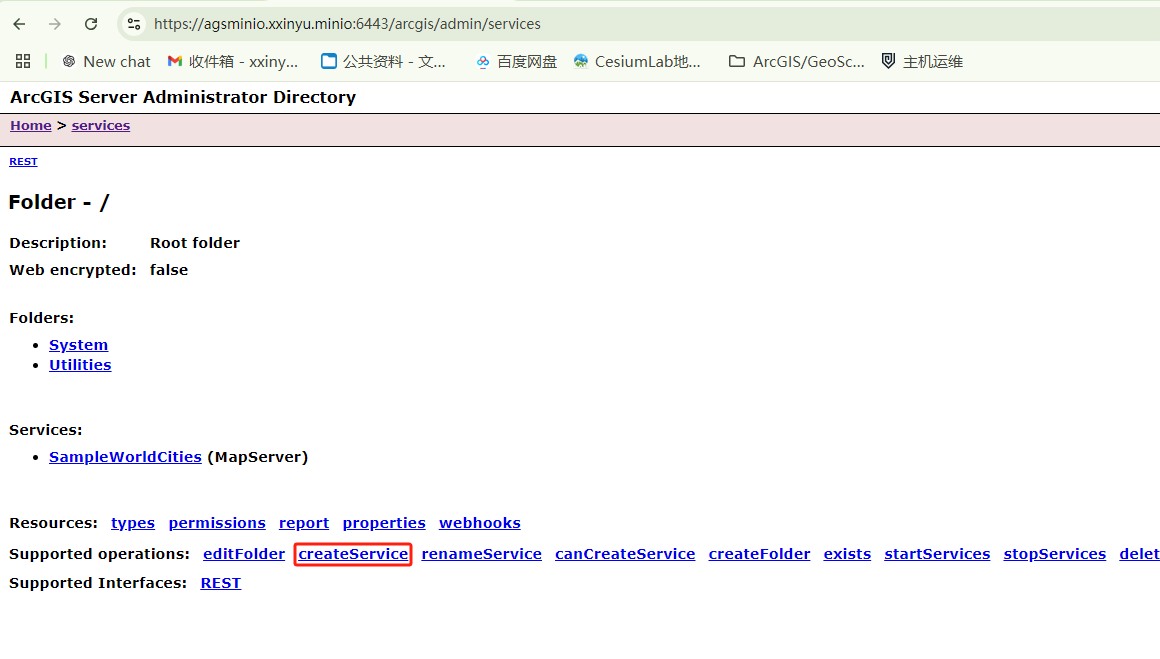

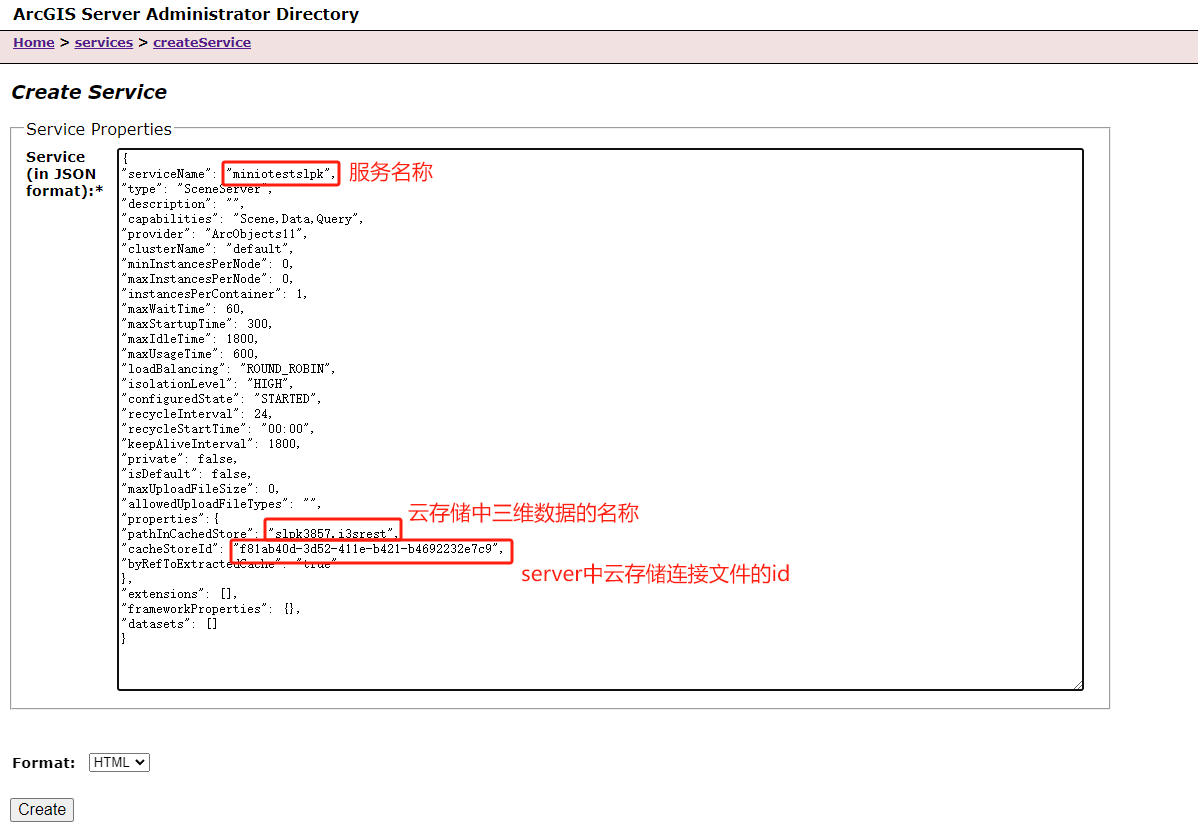

访问 https://agsminio.xxinyu.minio:6443/arcgis/admin/services 选择 CreateService

输入如下参数：点击创建

{
	"serviceName": "slpk111",
	"type": "SceneServer",
	"description": "",
	"capabilities": "Scene,Data,Query",
	"provider": "ArcObjects11",
	"clusterName": "default",
	"minInstancesPerNode": 0,
	"maxInstancesPerNode": 0,
	"instancesPerContainer": 1,
	"maxWaitTime": 60,
	"maxStartupTime": 300,
	"maxldleTime": 1800,
	"maxUsageTime": 600,
	"loadBalancing": "ROUND_ROBIN",
	"isolationLevel": "HIGH",
	"configuredState": "STARTED",
	"recyclelnterval": 24,
	"recycleStartTime": "00:00",
	"keepAliveInterva": 1800,
	"private": false,
	"isDefault": false,
	"maxUploadFileSize": 0,
	"allowedUploadFileTypes": "",
	"properties": {
		"pathInCachedStore": "slpk3857.i3srest",
		"cacheStoreId": "f81ab40d-3d52-411e-b421-b4692232e7c9",
		"byRefToExtractedCache": "true"
	},
	"extensions": [],
	"frameworkProperties": {},
	"datasets": []
}

4.2 矢量切片服务

4.2.1提取数据

矢量切片数据，格式为vtpk ，利用解压工具解压到云存储中。

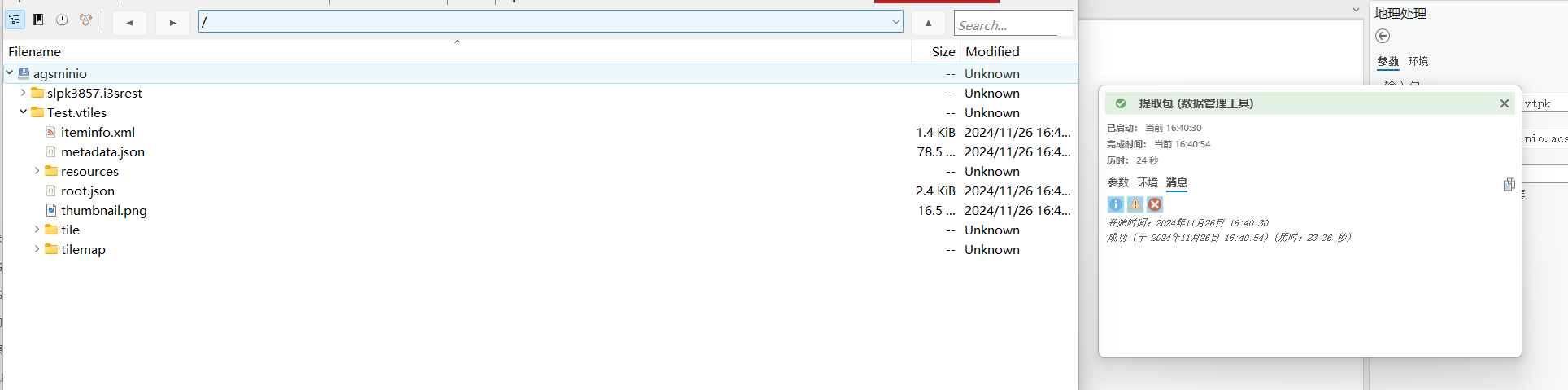

执行成功后可以在看到在 cyberduck 中我们的数据，解压后的成果是一个带 .vtiles 的文件夹。

4.2.2 发布服务

访问 https://agsminio.xxinyu.minio:6443/arcgis/admin/services 选择 CreateService

输入如下参数：点击创建

{
"serviceName": "testvtpk",
"type": "VectorTileServer",
"description": "",
"capabilities": "TilesOnly,Tilemap",
"provider": "ArcObjects11",
"clusterName": "default",
"minInstancesPerNode": 0,
"maxInstancesPerNode": 0,
"instancesPerContainer": 1,
"maxWaitTime": 60,
"maxStartupTime": 300,
"maxIdleTime": 1800,
"maxUsageTime": 600,
"loadBalancing": "ROUND_ROBIN",
"isolationLevel": "HIGH",
"configuredState": "STARTED",
"recycleInterval": 24,
"recycleStartTime": "00:00",
"keepAliveInterval": 1800,
"private": false,
"isDefault": false,
"maxUploadFileSize": 0,
"allowedUploadFileTypes": "",
"properties":{
"pathInCachedStore": "Test.vtiles",
"cacheStoreId": "f81ab40d-3d52-411e-b421-b4692232e7c9",
"byRefToExtractedCache": "true"
},
"extensions": [],
"frameworkProperties": {},
"datasets": []
}

5、实践深坑

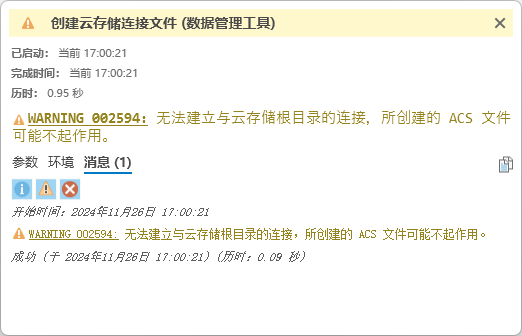

5.1 Pro无法创建云存储连接文件现象

5.1.1 解决办法1：客户端需要安装前面步骤所创建的证书

5.1.2 解决办法2：minio服务器端和客户端的时间需要保持一致

首先可以用date命令查看服务器端和客户端的时间是否一致。

注意：我的操作系统是CentOS8，如果操作系统不一致，请自行查看对应的时间同步方法

安装chrony

系统会默认安装并启动，如果系统不存在则需要安装此工具库。

仓库中直接安装
dnf -y install chrony
启动守护进程
systemctl enable –now chronyd
时间同步配置
设置时区
联网的情况下一般设置时区后会通过网络同步时间
timedatectl set-timezone "Asia/Shanghai"

配置chrony.conf

修改配置加入aliyun pool网络时间，也可以加入多个pool服务器

vi /etc/chrony.conf

# Use public servers from the pool.ntp.org project.

# Please consider joining the pool (http://www.pool.ntp.org/join.html).

pool 2.centos.pool.ntp.org iburst

pool ntp.aliyun.com iburst

# Record the rate at which the system clock gains/losses time.
driftfile /var/lib/chrony/drift
# Allow the system clock to be stepped in the first three updates
# if its offset is larger than 1 second.
makestep 1.0 3

# Enable kernel synchronization of the real-time clock (RTC).
rtcsync

# Enable hardware timestamping on all interfaces that support it.
#hwtimestamp *

# Increase the minimum number of selectable sources required to adjust
# the system clock.
#minsources 2

# Allow NTP client access from local network.
#allow 192.168.0.0/16

# Serve time even if not synchronized to a time source.
#local stratum 10

# Specify file containing keys for NTP authentication.
keyfile /etc/chrony.keys

# Get TAI-UTC offset and leap seconds from the system tz database.
leapsectz right/UTC

# Specify directory for log files.
logdir /var/log/chrony

# Select which information is logged.
#log measurements statistics tracking

重新加载配置

systemctl restart chronyd.service

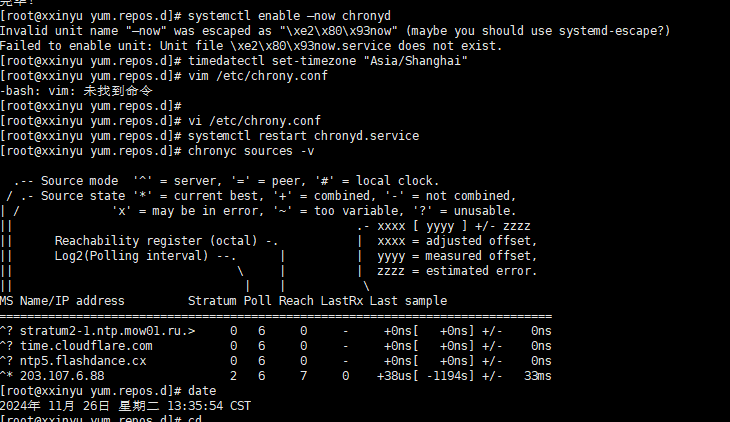

执行时间同步命令

chronyc sources -v

查看当前系统时间

date

5.2 在执行时间同步的时候，遇到CentOS8更新或下载时报错：为仓库 ‘appstream‘ 下载元数据失败 : Cannot prepare internal mirrorlist

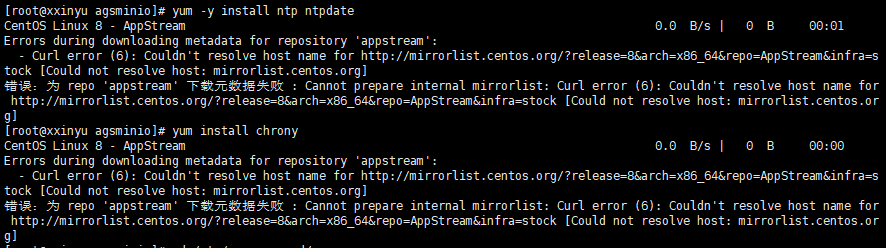

5.2.1 错误重现

5.2.2 原因：

CentOS Linux 8已于 2021年12月31日停止更新和维护，由于CentOS 团队从官方镜像中移除CentOS 8的所有包，所以在使用yum源安装或更新会报上述失败错误。

5.2.3 解决办法

进入仓库源文件夹下

cd /etc/yum.repos.d/

修改镜像配置内容

sed -i 's/mirrorlist/#mirrorlist/g' /etc/yum.repos.d/CentOS-*
sed -i 's|#baseurl=http://mirror.centos.org|baseurl=http://vault.centos.org|g' /etc/yum.repos.d/CentOS-*

清空原有缓存，并重新生成
