【LaTeX算法】(可直接运行)多种类型，是否含end行，自定义函数，对齐方式，支持中文，智能标签等

原创 已于 2022-10-27 10:45:28 修改 · 5.5k 阅读 · 35 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#LaTeX 算法

于 2022-10-06 18:06:51 首次发布
本文详细介绍如何使用LaTeX的algorithm2e宏包进行算法排版，包括控制指令、函数、注释、标题设置等，并提供了丰富的示例代码，如算法行的增删、中文支持、字体颜色背景设置等。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

📢 编译器为xelatex，算法宏包为algorithm2e。


▚ 00 算法介绍

 0.1 控制

  • \SetAlgoLined：增添end行
  • \DontPrintSemicolon：不显示行末尾的分号
  • \SetKwInput{KwInput}{Input}：设置输入
  • \SetKwInOut{KwInput}{Input}：设置输入输出
  • \label：设置标签
  • \ref：引用标签

 0.2 函数

  • \If
  • \ElseIf
  • \Else
  • \For
  • \While

 0.3 注释

  • \tcp{注释内容} ：// 注释内容
  • \tcc{注释内容}：/* 注释内容 */

🍀 默认情况下，注释行左对齐；添加*时，表示注释行右对齐，如下所示：

  • \tcp*{注释内容} ：// 注释内容
  • \tcc*{注释内容}：/* 注释内容 */

 0.4 标题

  • 标题：\caption{标题名称}

 0.5 引用包参数

  • ruled：标题左对齐，顶部和底部各添加一条线
  • linesnumbered：显示行编号

在这里插入图片描述



▚ 01 算法 (含end行)

 1.1 源代码

\documentclass{article}
\usepackage[linesnumbered,ruled,vlined,algo2e]{algorithm2e}

\begin{document}

	\begin{algorithm2e}[H]
		\SetAlgoLined			% 增添end行
		\DontPrintSemicolon		% 不显示行末尾的分号
        \SetKwInOut{Input}{\textbf{Input}}		% Set the Input
        \SetKwInOut{Output}{\textbf{Output}}	% set the Output

		\Input{a,b,c}
		\Output{sub,n}

        $sub \gets 0, n \gets 0, a \gets 6, b \gets 8, c \gets 3$ \tcp*{Initialization}

        \tcc{ loop: if...else if...else}
		\If{a > b}
		{
			sub $\gets$ a - b
		}
		\ElseIf{a < b}
		{
			sub $\gets$ b - a\;
			\tcc{loop: for}
			\For{sub > c}
			{
				sub $\gets$ sub - 1
			}
		}
		\Else
		{
			sub $\gets$ 0
		}

		\tcc{loop: While }
		\While{ c $\ge$ 0}
		{
			c $\gets$ c - 1\;
		}

		\caption{Mathematical calculations}
	\end{algorithm2e}

\end{document}

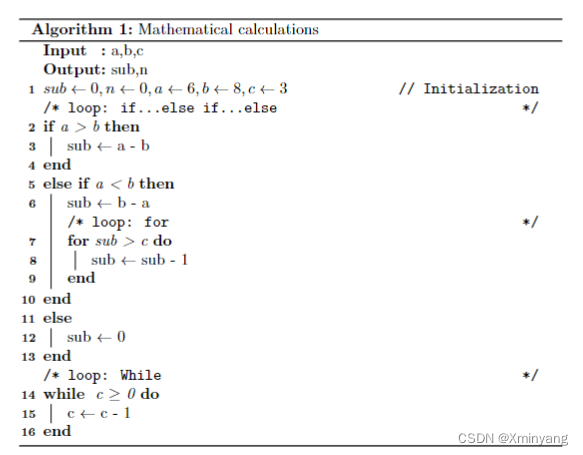

 1.2 结果展示

在这里插入图片描述

在这里插入图片描述



▚ 02 算法 (不含end行)

 2.1 源代码

\documentclass{article}
\usepackage[linesnumbered,ruled,vlined,algo2e]{algorithm2e}

\begin{document}

	\begin{algorithm2e}[H]
		%\SetAlgoLined		% 增添end行
		\DontPrintSemicolon
        \SetKwInOut{Input}{\textbf{Input}}		% Set the Input
        \SetKwInOut{Output}{\textbf{Output}}	% set the Output

		\Input{a,b,c}
		\Output{sub,n}

        $sub \gets 0, n \gets 0, a \gets 6, b \gets 8, c \gets 3$ \tcp*{Initialization}

        \tcc{ loop: if...else if...else}
		\If{a > b}
		{
			sub $\gets$ a - b
		}
		\ElseIf{a < b}
		{
			sub $\gets$ b - a\;
			\tcc{loop: for}
			\For{sub > c}
			{
				sub $\gets$ sub - 1
			}
		}
		\Else
		{
			sub $\gets$ 0
		}

		\tcc{loop: While }
		\While{ c $\ge$ 0}
		{
			c $\gets$ c - 1\;
		}

		\caption{Mathematical calculations}
	\end{algorithm2e}

\end{document}

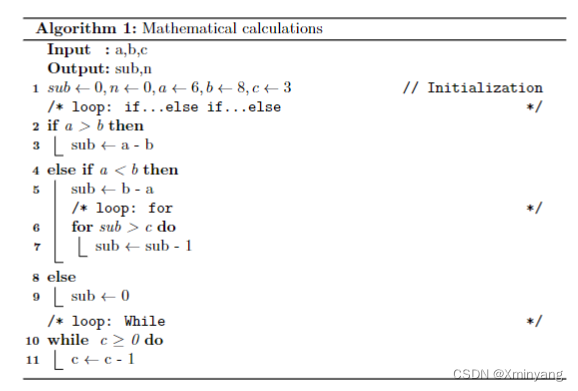

 2.2 结果展示

在这里插入图片描述

在这里插入图片描述



▚ 03 算法 (Input,Output后冒号不对齐)

 3.1 源代码

\documentclass{article}
\usepackage[linesnumbered,ruled,vlined,algo2e]{algorithm2e}

% \SetAlgoLined 会增加end行

\begin{document}

	\begin{algorithm2e}[H]
		\SetAlgoLined
        \DontPrintSemicolon
        \SetKwInput{KwInput}{Input}                % Set the Input
        \SetKwInput{KwOutput}{Output}              % set the Output
        \KwInput{a,b,c}
		\KwOutput{sub,n}

        $sub \gets 0, a \gets 6, b \gets 8$ \tcp*{Initialization}

        \tcc{ loop: if...else}
		\If{a > b}
		{
			sub $\gets$ a - b
		}
		\Else
		{
			sub $\gets$ b - 1
		}

		\caption{Mathematical calculations}
	\end{algorithm2e}



\end{document}

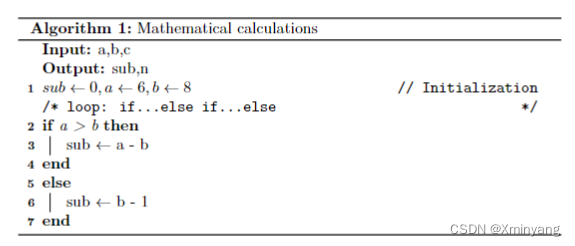

 3.2 结果展示

在这里插入图片描述

在这里插入图片描述



▚ 04 算法 (自定义函数)

🍁自定义函数名使用小型大写形状 Small Caps Shape，可参考博客 【LaTex常用命令集】数学比较符号，字体形状，各种箭头。

 4.1 源代码

\documentclass{article}
\usepackage[linesnumbered,ruled,vlined,algo2e]{algorithm2e}

\begin{document}

	\begin{algorithm2e}[H]
		\SetAlgoLined
        \DontPrintSemicolon
        \SetKwInOut{Input}{\textbf{Input}}
        \SetKwInOut{Output}{\textbf{Output}}

		\Input{a,b,c}
		\Output{sub,n}

        $sub \gets 0, a \gets 6, b \gets 8$ \tcp*{Initialization}
		\textsc{Subtraction}(sub, a, b) \\

		\SetKwFunction{FMain}{\emph{\textsc{Subtraction}}}
		\SetKwProg{Fn}{Function}{}{}
		\Fn{\FMain{sub, a, b}}{
              \If{a > b}
		      {
                    sub $\gets$ a - b
		      }
		      \Else
		      {
                    sub $\gets$ b - a
		      }
		}
		\textbf{end}

		\caption{Mathematical calculations}
	\end{algorithm2e}

\end{document}

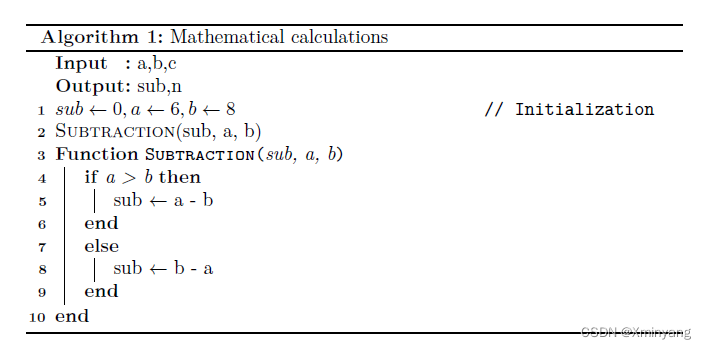

 4.2 结果展示

在这里插入图片描述



▚ 05 算法 (中文支持)

 5.1 源代码

\documentclass{article}
\usepackage[linesnumbered,ruled,vlined,algo2e]{algorithm2e}
\usepackage{xeCJK} %支持中文

\begin{document}

	\begin{algorithm2e}[H]
	\SetAlgoLined
        \DontPrintSemicolon

        \SetKwFunction{Subtraction}{\textsc{Subtraction}}
        \SetKwInOut{Input}{\textbf{Input}}
        \SetKwInOut{Output}{\textbf{Output}}
		\Input{a,b,c}
		\Output{sub,n}

        $sub \gets 0, a \gets 6, b \gets 8$ \tcp*{初始化}
		\textsc{Subtraction}(sub, a, b) \\

        \SetKwFunction{FMain}{\emph{\textsc{Subtraction}}}
		\SetKwProg{Fn}{Function}{}{}
		\Fn{\FMain{sub, a, b}}{
              \If{a > b}
		      {
                    sub $\gets$ a - b
		      }
		      \Else
		      {
                    sub $\gets$ b - 1
		      }
		}\textbf{end}

		\caption{数学计算}
	\end{algorithm2e}

\end{document}

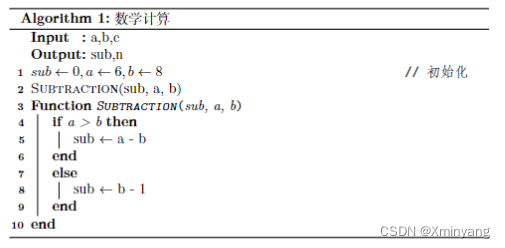

 5.2 结果展示

在这里插入图片描述

在这里插入图片描述



▚ 06 算法 (智能标签)

🍂智能标签的优势：不会随着行号的编号而改变，只需将智能标签放在合适的语句处！

 6.1 源代码


	\begin{algorithm2e}[H]
		\SetAlgoLined
        \DontPrintSemicolon

        \SetKwFunction{Subtraction}{\textsc{Subtraction}}
        \SetKwInOut{Input}{\textbf{Input}}
        \SetKwInOut{Output}{\textbf{Output}}
		\Input{a,b,c}
		\Output{sub,n}

        	$sub \gets 0, a \gets 6, b \gets 8$ \tcp*{初始化}
            \textsc{Subtraction}(sub, a, b) \\

            \SetKwFunction{FMain}{\textsc{Subtraction}}
			\SetKwProg{Fn}{Function}{}{}
			\Fn{\FMain{sub, a, b}}{ \label{alg:func:sub:start}
              \If{a > b}
		      {
                    sub $\gets$ a - b
		      }
		      \Else
		      {
                    sub $\gets$ b - a
		      }
		}\textbf{end} \label{alg:func:sub:end}

		\caption{数学计算} \label{alg}
	\end{algorithm2e}

	算法\textsc{Subtraction}位于lines \ref{alg:func:sub:start}-\ref{alg:func:sub:end} of Algorithm \ref{alg}.

\end{document}

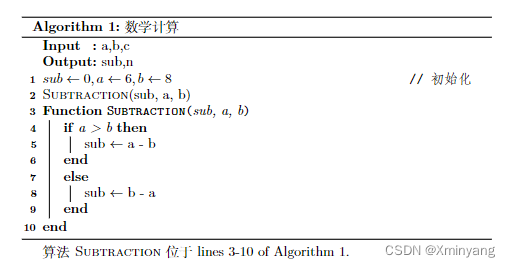

 6.2 结果展示

在这里插入图片描述


在这里插入图片描述

▚ 07 算法 (字体颜色背景高亮)

  • 添加字体颜色语法：{\color{颜色名} 代码内容 }
  • 添加背景颜色语法：{\colorbox{颜色名} 代码内容 }

🎨 常用颜色的英文名：红(red)、绿(green)、蓝(blue)

 7.1 源代码


\documentclass{article}
\usepackage[linesnumbered,ruled,vlined,algo2e]{algorithm2e}
\usepackage{color} %%%添加颜色所需的包

\begin{document}

	\begin{algorithm2e}[H]
        \SetAlgoLined
        \DontPrintSemicolon

        \SetKwInOut{Input}{\textbf{Input}}
        \SetKwInOut{Output}{\textbf{Output}}
		\Input{a,b}
		\Output{sub,n}

        $sub \gets 0, a \gets 6, b \gets 8$ \tcp*{Initialization}

        \If{a > b} {
            {\color{red}sub $\gets$ a - b}
		}
		\Else  {
            {\colorbox{green}{sub $\gets$ b - a}}
		}
        \caption{Mathematical calculations}
	\end{algorithm2e}

\end{document}

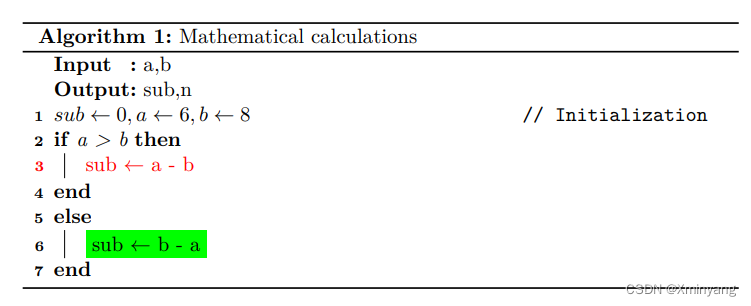

 7.2 结果展示


在这里插入图片描述

▚ 08 算法 (高级注释)

 8.1 源代码

\documentclass{article}
\usepackage[linesnumbered,ruled,vlined,algo2e]{algorithm2e}
\usepackage{color} %%%添加颜色所需的包

\begin{document}

	\begin{algorithm2e}[H]
        \SetAlgoLined
        \DontPrintSemicolon

        \SetKwInOut{Input}{\textbf{Input}}
        \SetKwInOut{Output}{\textbf{Output}}
		\Input{a,b}
		\Output{sub,n}

        $sub \gets 0, a \gets 6, b \gets 8$ \tcp*{{\color{green} $\triangleleft$ Initialization}}
		\centerline{{\underline{\color{blue} $\diamondsuit \quad \textbf{\emph{If condition}}$}}}
        \If{a > b} {
            {\color{red}sub $\gets$ a - b}
		}
        \centerline{{\underline{\color{blue} $\triangleleft \quad \textsc{Else condition}$}}}
		\Else  {
            % sub $\gets$ b - a
            {\colorbox{green}{sub $\gets$ b - a}}
		}
        \caption{Mathematical calculations}
	\end{algorithm2e}

\end{document}

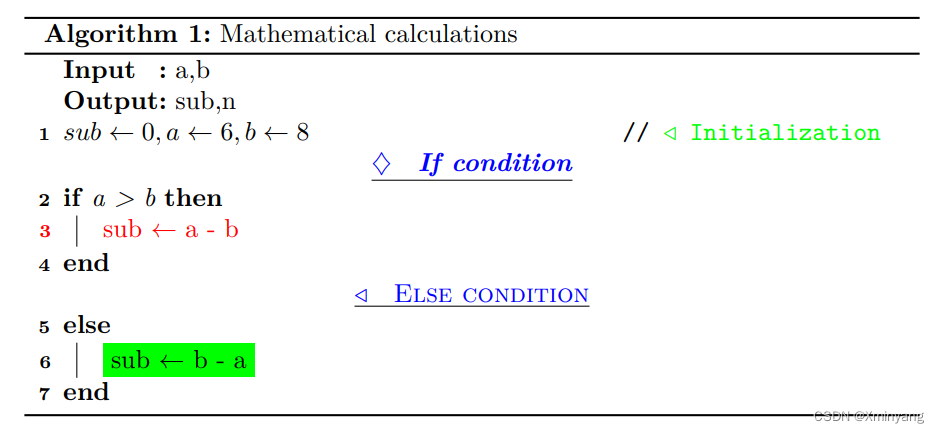

 8.2 结果展示

在这里插入图片描述





参考材料

  • https://en.wikibooks.org/wiki/LaTeX/Algorithms
