本文介绍了一个基于LoRa和RFID技术的冷链物流系统，用于实时监测和传输冷藏车内的温湿度、氧气和二氧化碳浓度等关键参数。系统采用STM32F103C8T6作为核心处理器，利用ATK-LORA-V3.0模块进行无线通信，同时结合LabVIEW设计远程上位机软件，实现数据可视化和历史记录查询。所有数据存储在MySQL数据库中，便于管理和查询。
本项目是基于LoRa无线传感器组网技术WSN和无线射频识别技术RFID，对车载冷链物流环境信息进行实时监测、显示、无线传输给中央处理器和通过无线射频识别技术标识物品的信息感知系统。

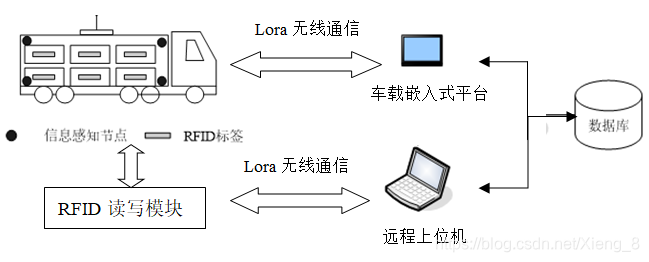

整体系统效果图如下所示
- 环境信息采集节点
针对香蕉冷链物流环境信息参数对香蕉品质的影响，车载环境感知节点采用HTU21D温湿度传感器，氧气和红外二氧化碳浓度值传感器监测冷藏车的关键环境信息参数。
核心处理器选用正点原子推出的STM32F103C8T6最小系统板，无线传输模块选 用 的 是 正 点 原 子 公 司 推 出 的ATK-LORA-V3.0 无线串口模块。该模块具有体积小、低功耗、灵敏度高、传输距离远等特点，并且芯片设计采用了射频 SX1278 扩频芯片。

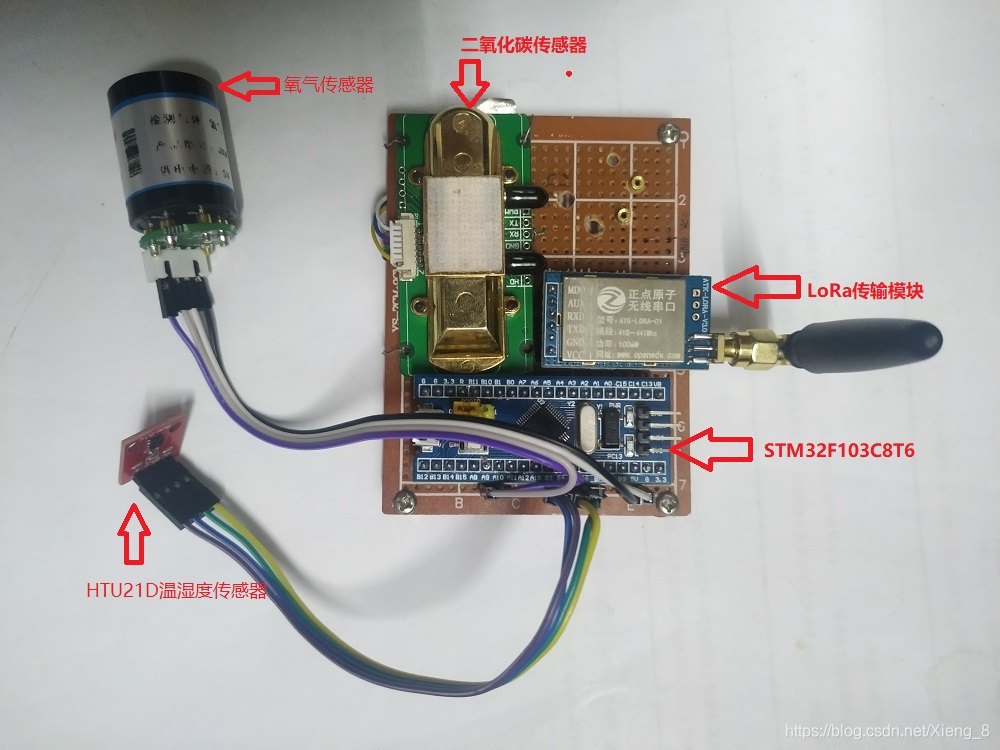

具体实物图如下图所示

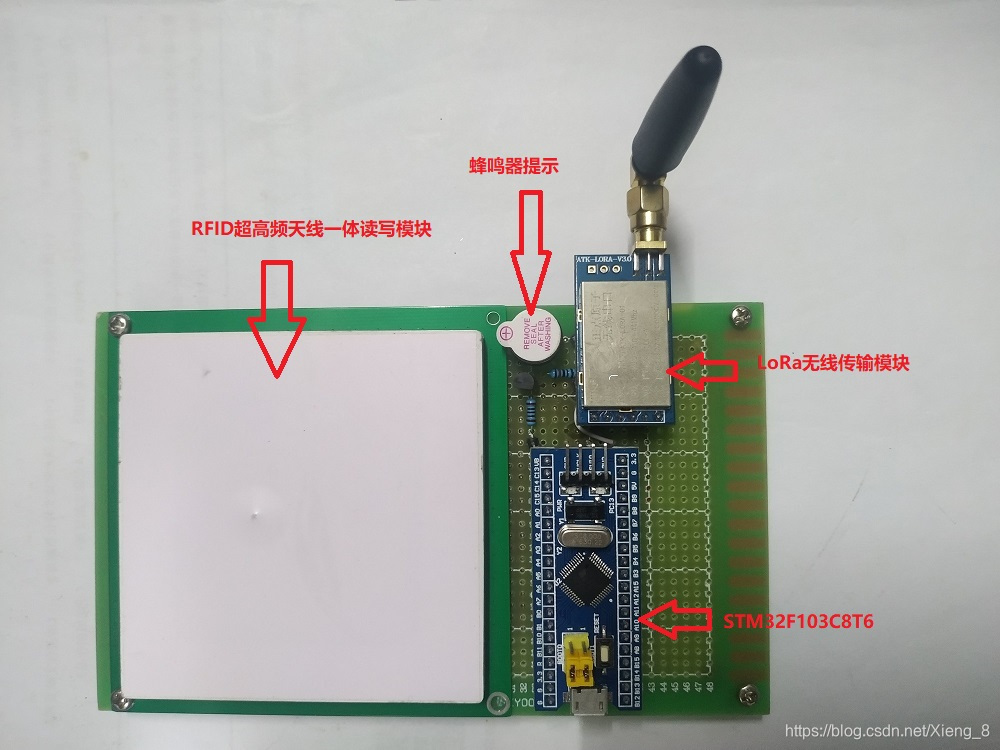

- RFID无线读写器模块
本项目对贴有电子标签的产品进行实时监控，并将采集的环境信息，以及产品运输的车辆信息通过LoRa无线传输模块远程写入贴在产品上的电子标签中。
电子标签实物如下图
