目录
1. Socket 概述
Socket 英文原意是“孔”或者“插座”的意思，在网络编程中，通常将其称之为“套接字”，当前网络中的主流程序设计都是使用Socket 进行编程的，因为它简单易用，更是一个标准，能在不同平台很方便移植。
套接字（socket）是一个抽象层，应用程序可以通过它发送或接收数据，可对其进行像对文件一样的打开、读写和关闭等操作。套接字允许应用程序将I/O插入到网络中，并与网络中的其他应用程序进行通信。网络套接字是IP地址与端口的组合。
总之，套接字Socket=（IP地址：端口号），套接字的表示方法是点分十进制的IP地址后面写上端口号，中间用冒号或逗号隔开。每一个传输层连接唯一地被通信两端的两个端点（即两个套接字）所确定。
Socket最初是加利福尼亚大学Berkeley分校为Unix系统开发的网络通信接口。后来随着TCP/IP网络的发展，Socket成为最为通用的应用程序接口，也是在Internet上进行应用开发最为通用的API。
为了能让更多开发者直接上手LwIP 的编程，专门设计了LwIP 的第三种编程接口——Socket API，它兼容BSD Socket。
Socket 虽然是能在多平台移植，但是LwIP 中的Socket 并不完善，因为LwIP 设计之初就是为了在嵌入式平台中使用，它只实现了完整Socket 的部分功能，不过，在嵌入式平台中，这些功能早已足够。
2. LwIP 中的socket
在LwIP 中，Socket API 是基于NETCONN API 之上来实现的，系统最多提供MEMP_NUM_NETCONN 个netconn 连接结构，因此决定Socket 套接字的个数也是那么多个。
为了更好对netconn 进行封装，LwIP 还定义了一个套接字结构体——lwip_sock（称之为Socket 连接结构），每个lwip_sock 内部都有一个netconn 的指针，实现了对netconn 的再次封装。
LwIP 定义了一个lwip_sock 类型的sockets数组，通过套接字就可以直接索引并且访问这个结构体了，这也是为什么套接字是一个整数的原因，lwip_sock 结构体是比较简单的，因为基本上全是依赖netconn 实现。
#define NUM_SOCKETS MEMP_NUM_NETCONN // 默认是4
/** 全局可用套接字数组 **/
static struct lwip_sock sockets[NUM_SOCKETS];
union lwip_sock_lastdata {
struct netbuf *netbuf;
struct pbuf *pbuf;
};
/** 包含用于套接字的所有内部指针和状态*/
struct lwip_sock {
/** 套接字当前是在netconn 上构建的，每个套接字都有一个netconn*/
struct netconn *conn;
/** 从上一次读取中留下的数据 */
union lwip_sock_lastdata lastdata;
#if LWIP_SOCKET_SELECT || LWIP_SOCKET_POLL
/** number of times data was received, set by event_callback(),
tested by the receive and select functions */
s16_t rcvevent;
/** number of times data was ACKed (free send buffer), set by event_callback(),
tested by select */
u16_t sendevent;
/** error happened for this socket, set by event_callback(), tested by select */
u16_t errevent;
/** 使用select 等待此套接字的线程数 */
SELWAIT_T select_waiting;
#endif /* LWIP_SOCKET_SELECT || LWIP_SOCKET_POLL */
#if LWIP_NETCONN_FULLDUPLEX
/* counter of how many threads are using a struct lwip_sock (not the 'int') */
u8_t fd_used;
/* status of pending close/delete actions */
u8_t fd_free_pending;
#define LWIP_SOCK_FD_FREE_TCP 1
#define LWIP_SOCK_FD_FREE_FREE 2
#endif
};

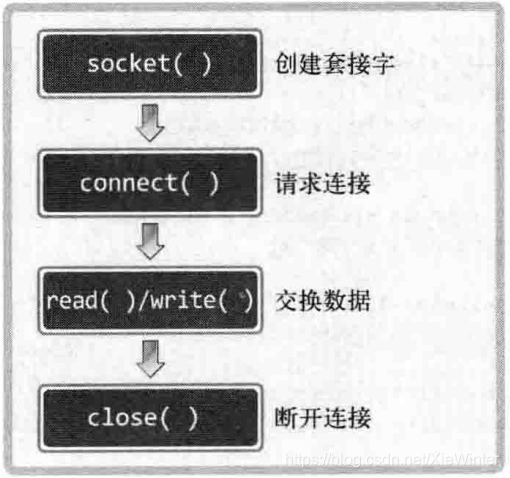

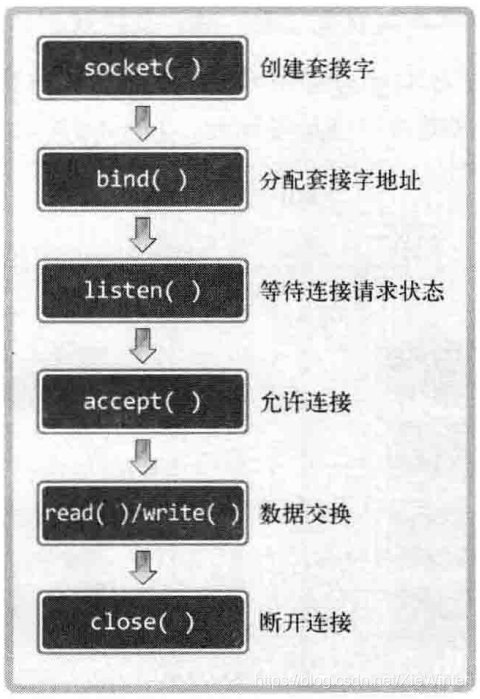

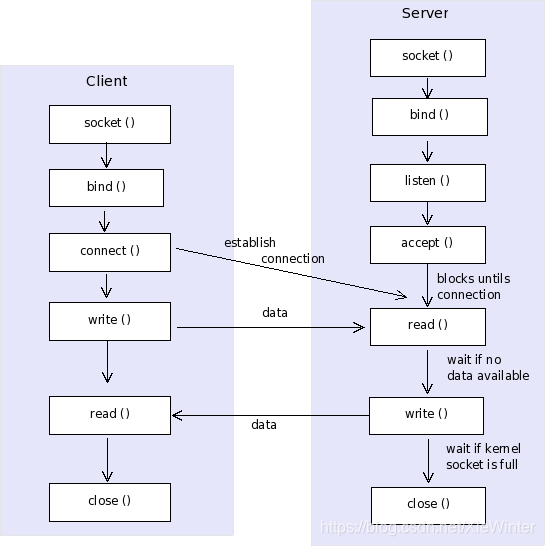

3. Socket API
3.1 socket()
向内核申请一个套接字，在本质上该函数其实就是对netconn_new()函数进行了封装，虽然说不是直接调用它，但是主体完成的工作就做了 netconn_new()函数的事情，而且该函数本质是一个宏定义.
/** @ingroup socket */
#define socket(domain,type,protocol) lwip_socket(domain,type,protocol)
int
lwip_socket(int domain, int type, int protocol);
#define AF_INET 2
/* Socket protocol types (TCP/UDP/RAW) */
#define SOCK_STREAM 1
#define SOCK_DGRAM 2
#define SOCK_RAW 3参数domain ：表示该套接字使用的协议簇，对于TCP/IP 协议来说，该值始终为AF_INET。
参数type： 指定了套接字使用的服务类型，可能的类型有3 种：
1. SOCK_STREAM：提供可靠的（即能保证数据正确传送到对方）面向连接的Socket 服务，多用于资料（如文件）传输，如TCP 协议。
2. SOCK_DGRAM：是提供无保障的面向消息的Socket 服务，主要用于在网络上发广播信息，如UDP 协议，提供无连接不可靠的数据报交付服务。
3. SOCK_RAW：表示原始套接字，它允许应用程序访问网络层的原始数据包，这个套接字用得比较少，暂时不用理会它。
参数protocol： 指定了套接字使用的协议，在IPv4 中，只有TCP 协议提供SOCK_STREAM这种可靠的服务，只有UDP 协议供SOCK_DGRAM服务，对于这两种协议，protocol 的值均为0。
当申请套接字成功的时候，该函数返回一个int 类型的值，也是Socket 描述符，用户通过这个值可以索引到一个Socket 连接结构——lwip_sock，当申请套接字失败时，该函数返回-1。
3.2 bind()
该函数的功能与netconn_bind()函数是一样的，用于服务器端绑定套接字与网卡信息，实际上就是对netconn_bind()函数进行了封装，可以将一个申请成功的套接字与网卡信息进行绑定。
/** @ingroup socket */
#define bind(s,name,namelen) lwip_bind(s,name,namelen)
int
lwip_bind(int s, const struct sockaddr *name, socklen_t namelen);参数s : 表示要绑定的Socket 套接字
参数name: 是一个指向sockaddr 结构体的指针，其中包含了网卡的IP 地址、端口号等重要的信息，LwIP 为了更好描述这些信息，使用了sockaddr 结构体来定义了必要的信息的字段，它常被用于Socket API 的很多函数中，我们在使用bind()的时候，只需要直接填写相关字段即可.
参数namelen: 指定了name 结构体的长度
struct sockaddr {
u8_t sa_len; /* 长度 */
sa_family_t sa_family; /* 协议簇 */
char sa_data[14]; /* 连续的14字节信息 */
};需要填写的IP 地址与端口号等信息，都在sa_data 连续的14 字节信息里面，但是这个数据对我们不友好，因此LwIP 还定义了另一个对开发者更加友好的结构体——sockaddr_in，我们一般也是用这个结构体.
/* members are in network byte order */
struct sockaddr_in {
u8_t sin_len; // 长度
sa_family_t sin_family; // 协议簇 uint8_t
in_port_t sin_port; // 端口 uint16_t
struct in_addr sin_addr; // 地址 uint32_t
#define SIN_ZERO_LEN 8
char sin_zero[SIN_ZERO_LEN];
};这个结构体的前两个字段是与sockaddr 结构体的前两个字段一致，而剩下的字段就是sa_data 连续的14 字节信息里面的内容，只不过从新定义了成员变量而已，sin_port 字段是我们需要填写的端口号信息，sin_addr 字段是我们需要填写的IP 地址信息，剩下sin_zero区域的8 字节保留未用.
使用例程：
#define PORT 5001
#define IP_ADDR "192.168.0.181"
int sock = -1;
struct sockaddr_in server_addr;
sock = socket(AF_INET, SOCK_STREAM, 0);
server_addr.sin_family = AF_INET;
server_addr.sin_port = htons(PORT);
server_addr.sin_addr.s_addr = inet_addr(IP_ADDR);
memset(&(server_addr.sin_zero), 0, sizeof(server_addr.sin_zero));
if (bind(sock, (struct sockaddr *)&server_addr,
sizeof(struct sockaddr)) == -1) {
;
}3.3 connect()
函数的作用与netconn_connect()函数的作用基本一致，因为就是封装了netconn_connect()函数。它用于客户端中，将Socket 与远端IP 地址、端口号进行绑定，在TCP 客户端连接中，调用这个函数将发生握手过程（会发送一个TCP 连接请求），并最终建立新的TCP 连接，而对于UDP 协议来说，调用这个函数只是在UDP 控制块中记录远端IP 地址与端口号，而不发送任何数据，参数信息与bind()函数是一样的.
/** @ingroup socket */
#define connect(s,name,namelen) lwip_connect(s,name,namelen)
int
lwip_connect(int s, const struct sockaddr *name, socklen_t namelen);
3.4 listen()
函数是对netconn_listen()函数的封装，只能在TCP 服务器中使用，让服务器进入监听状态，等待远端的连接请求，LwIP 中可以接收多个客户端的连接，因此参数backlog 指定了请求队列的大小.
/** @ingroup socket */
#define listen(s,backlog) lwip_listen(s,backlog)
int
lwip_listen(int s, int backlog);3.5 accept()
accept()函数与netconn_accept()函数作用一样，用于TCP 服务器中，等待着远端主机的连接请求，并且建立一个新的TCP 连接，在调用这个函数之前需要通过调用listen()函数让服务器进入监听状态。accept()函数的调用会阻塞应用线程直至与远程主机建立TCP 连接。参数addr 是一个返回结果参数，它的值由accept()函数设置，其实就是远程主机的地址与端口号等信息，当新的连接已经建立后，远端主机的信息将保存在连接句柄中，它能够唯一的标识某个连接对象。同时函数返回一个int 类型的套接字描述符，根据它能索引到连接结构，如果连接失败则返回-1.
/** @ingroup socket */
#define accept(s,addr,addrlen) lwip_accept(s,addr,addrlen)
int
lwip_accept(int s, struct sockaddr *addr, socklen_t *addrlen);3.6 read()、recv()、recvfrom()
read()与recv()函数的核心是调用recvfrom()函数，而recvfrom()函数是基于netconn_recv()函数来实现的，recv()与read()函数用于从Socket 中接收数据，它们可以是TCP 协议和UDP 协议
/** @ingroup socket */
#define read(s,mem,len) lwip_read(s,mem,len)
ssize_t
lwip_read(int s, void *mem, size_t len)
{
return lwip_recvfrom(s, mem, len, 0, NULL, NULL);
}
/** @ingroup socket */
#define recv(s,mem,len,flags) lwip_recv(s,mem,len,flags)
ssize_t
lwip_recv(int s, void *mem, size_t len, int flags)
{
return lwip_recvfrom(s, mem, len, flags, NULL, NULL);
}
ssize_t
lwip_recvfrom(int s, void *mem, size_t len, int flags,
struct sockaddr *from, socklen_t *fromlen);men 参数记录了接收数据的缓存起始地址，
len 用于指定接收数据的最大长度，如果函数能正确接收到数据，将会返回一个接收到数据的长度，否则将返回-1，若返回值为0，表示连接已经终止，应用程序可以根据返回的值进行不一样的操作。
recv()函数包含一个flags 参数，我们暂时可以直接忽略它，设置为0 即可。注意，如果接收的数据大于用户提供的缓存区，那么多余的数据会被直接丢弃.
3.7 sendto()
函数主要是用于UDP 协议传输数据中，它向另一端的UDP 主机发送一个UDP 报文，本质上是对netconn_send()函数的封装，参数data 指定了要发送数据的起始地址，而size 则指定数据的长度，参数flag 指定了发送时候的一些处理，比如外带数据等，此时我们不需要理会它，一般设置为0 即可，参数to 是一个指向sockaddr 结构体的指针，在这里需要我们自己提供远端主机的IP 地址与端口号，并且用tolen 参数指定这些信息的长度
/** @ingroup socket */
#define sendto(s,dataptr,size,flags,to,tolen) lwip_sendto(s,dataptr,size,flags,to,tolen)
ssize_t
lwip_sendto(int s, const void *data, size_t size, int flags,
const struct sockaddr *to, socklen_t tolen);3.8 send()
send()函数可以用于UDP 协议和TCP 连接发送数据。在调用send()函数之前，必须使用connect()函数将远端主机的IP 地址、端口号与Socket 连接结构进行绑定。对于UDP 协议，send()函数将调用lwip_sendto()函数发送数据，而对于TCP 协议，将调用netconn_write_partly()函数发送数据。相对于sendto()函数，参数基本是没啥区别的，但无需我们设置远端主机的信息，更加方便操作，因此这个函数在实际中使用也是很多的
/** @ingroup socket */
#define send(s,dataptr,size,flags) lwip_send(s,dataptr,size,flags)
ssize_t
lwip_send(int s, const void *data, size_t size, int flags);3.9 write()
这个函数一般用于处于稳定的TCP 连接中传输数据，当然也能用于UDP 协议中，它也是基于lwip_send 上实现的，但是无需我们设置flag 参数
/** @ingroup socket */
#define write(s,dataptr,len) lwip_write(s,dataptr,len)
ssize_t
lwip_write(int s, const void *data, size_t size)
{
return lwip_send(s, data, size, 0);
}3.10 close()
close()函数是用于关闭一个指定的套接字，在关闭套接字后，将无法使用对应的套接字描述符索引到连接结构，该函数的本质是对netconn_delete()函数的封装（真正处理的函数是netconn_prepare_delete()），如果连接是TCP 协议，将产生一个请求终止连接的报文发送到对端主机中，如果是UDP 协议，将直接释放UDP 控制块的内容
/** @ingroup socket */
#define close(s) lwip_close(s)
int
lwip_close(int s);3.11 ioctl()、ioctlsocket()
两个函数,其实是一样的，本质是宏定义，都是调用lwip_ioctl()函数，它用于获取与设置套接字相关的操作参数.
s：一个标识套接口的描述字。
cmd：对套接口s的操作命令。
argp：指向cmd命令所带参数的指针
参数cmd 指明对套接字的操作命令，在LwIP中只支持FIONREAD 与FIONBIO 命令：
- FIONREAD 命令确定套接字s 自动读入的数据量，这些数据已经被接收，但应用线程并未读取的，所以可以使用这个函数来获取这些数据的长度，在这个命令状态下，argp 参数指向一个无符号长整型，用于保存函数的返回值（即未读数据的长度）。如果套接字是SOCK_STREAM类型，则FIONREAD 命令会返回recv()函数中所接收的所有数据量，这通常与在套接字接收缓存队列中排队的数据总量相同；而如果套接字是SOCK_DGRAM类型的，则FIONREAD 命令将返回在套接字接收缓存队列中排队的第一个数据包大小。
- FIONBIO 命令用于允许或禁止套接字的非阻塞模式。在这个命令下，argp 参数指向一个无符号长整型，如果该值为0 则表示禁止非阻塞模式，而如果该值非0 则表示允许非阻塞模式则。当创建一个套接字的时候，它就处于阻塞模式，也就是
说非阻塞模式被禁止，这种情况下所有的发送、接收函数都会是阻塞的，直至发送、接收成功才得以继续运行；而如果是非阻塞模式下，所有的发送、接收函数都是不阻塞的，如果发送不出去或者接收不到数据，将直接返回错误代码给用户，这就需要用户对这些“意外”情况进行处理，保证代码的健壮性，这与BSD Socket 是一致的。
/** @ingroup socket */
#define ioctlsocket(s,cmd,argp) lwip_ioctl(s,cmd,argp)
/** @ingroup socket */
#define ioctl(s,cmd,argp) lwip_ioctl(s,cmd,argp)
int
lwip_ioctl(int s, long cmd, void *argp);3.12 setsockopt()
/** @ingroup socket */
#define setsockopt(s,level,optname,opval,optlen) lwip_setsockopt(s,level,optname,opval,optlen)
int
lwip_setsockopt(int s, int level, int optname, const void *optval, socklen_t optlen);
这个函数是用于设置套接字的一些选项的，参数level 有多个常见的选项，如：
SOL_SOCKET：表示在Socket 层。
IPPROTO_TCP：表示在TCP 层。
IPPROTO_IP： 表示在IP 层。
参数optname 表示该层的具体选项名称，比如：
- 1. 对于SOL_SOCKET 选项，可以是SO_REUSEADDR（允许重用本地地址和端口）、SO_SNDTIMEO（设置发送数据超时时间）、SO_SNDTIMEO（设置接收数据超时时间）、SO_RCVBUF（设置发送数据缓冲区大小）等等。
- 2. 对于IPPROTO_TCP 选项，可以是TCP_NODELAY（不使用Nagle 算法）、TCP_KEEPALIVE（设置TCP 保活时间）等等。
- 3. 对于IPPROTO_IP 选项，可以是IP_TTL（设置生存时间）、IP_TOS（设置服务类型）等等。
3.13 getsockopt()
这个函数与setsockopt()函数的选项参数及名称都是差不多的，只不过是作用是获得这些选项信息在这里就不过多讲解
4. 实验例程
4.1 TCP Server
#define PORT 5001
#define RECV_DATA (1024)
static void
tcpecho_thread(void *arg)
{
int sock = -1,connected;
char *recv_data;
struct sockaddr_in server_addr,client_addr;
socklen_t sin_size;
int recv_data_len;
recv_data = (char *)pvPortMalloc(RECV_DATA);
if (recv_data == NULL)
{
printf("No memory\n");
goto __exit;
}
sock = socket(AF_INET, SOCK_STREAM, 0);
if (sock < 0)
{
printf("Socket error\n");
goto __exit;
}
server_addr.sin_family = AF_INET;
server_addr.sin_addr.s_addr = INADDR_ANY;
server_addr.sin_port = htons(PORT);
memset(&(server_addr.sin_zero), 0, sizeof(server_addr.sin_zero));
if (bind(sock, (struct sockaddr *)&server_addr, sizeof(struct sockaddr)) == -1)
{
printf("Unable to bind\n");
goto __exit;
}
if (listen(sock, 5) == -1)
{
printf("Listen error\n");
goto __exit;
}
while(1)
{
sin_size = sizeof(struct sockaddr_in);
connected = accept(sock, (struct sockaddr *)&client_addr, &sin_size);
printf("new client connected from (%s, %d)\n",
inet_ntoa(client_addr.sin_addr), ntohs(client_addr.sin_port));
{
int flag = 1;
setsockopt(connected,
IPPROTO_TCP, /* set option at TCP level */
TCP_NODELAY, /* name of option */
(void *) &flag, /* the cast is historical cruft */
sizeof(int)); /* length of option value */
}
while(1)
{
recv_data_len = recv(connected, recv_data, RECV_DATA, 0);
if (recv_data_len <= 0)
break;
printf("recv %d len data\n",recv_data_len);
write(connected,recv_data,recv_data_len);
}
if (connected >= 0)
closesocket(connected);
connected = -1;
}
__exit:
if (sock >= 0) closesocket(sock);
if (recv_data) free(recv_data);
}4.2 TCP Client
#define PORT 5001
#define IP_ADDR "192.168.0.100"
static void client(void *thread_param)
{
int sock = -1;
struct sockaddr_in client_addr;
uint8_t send_buf[]= "This is a TCP Client test...\n";
while(1)
{
sock = socket(AF_INET, SOCK_STREAM, 0);
if (sock < 0)
{
printf("Socket error\n");
vTaskDelay(10);
continue;
}
client_addr.sin_family = AF_INET;
client_addr.sin_port = htons(PORT);
client_addr.sin_addr.s_addr = inet_addr(IP_ADDR);
memset(&(client_addr.sin_zero), 0, sizeof(client_addr.sin_zero));
if (connect(sock,
(struct sockaddr *)&client_addr,
sizeof(struct sockaddr)) == -1)
{
printf("Connect failed!\n");
closesocket(sock);
vTaskDelay(10);
continue;
}
printf("Connect to iperf server successful!\n");
while (1)
{
if(write(sock,send_buf,sizeof(send_buf)) < 0)
break;
vTaskDelay(1000);
}
closesocket(sock);
}
}注意： PC与单板连接的时候，网络调试助手，必须保证防火墙是允许通信的，否则可能被拦截而造成失败。
