本文介绍了在STM32跑马灯实验中使用库函数遇到的问题，强调了初始化IO口的顺序错误，指出将GPIO_Init()函数置于模式设置、输出速率设置和引脚设置之前会导致程序无法正常运行。通过展示正确的代码段，邀请读者共同探讨和改进。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

#include "led.h"
#include "stm32f10x.h"

void LED_Init(void)
{
	GPIO_InitTypeDef GPIO_InitTypeStr;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD,ENABLE);

	GPIO_Init(GPIOA,&GPIO_InitTypeStr);
	GPIO_InitTypeStr.GPIO_Mode  = GPIO_Mode_Out_PP;
	GPIO_InitTypeStr.GPIO_Pin   = GPIO_Pin_8;
	GPIO_InitTypeStr.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_SetBits(GPIOA,GPIO_Pin_8);

	GPIO_Init(GPIOD,&GPIO_InitTypeStr);
	GPIO_InitTypeStr.GPIO_Mode  = GPIO_Mode_Out_PP;
	GPIO_InitTypeStr.GPIO_Pin   = GPIO_Pin_2;
	GPIO_InitTypeStr.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_SetBits(GPIOD,GPIO_Pin_2);


}

不知道大家看上面的代码有没有问题，尽管本实验室很简单，还是出现了问题。

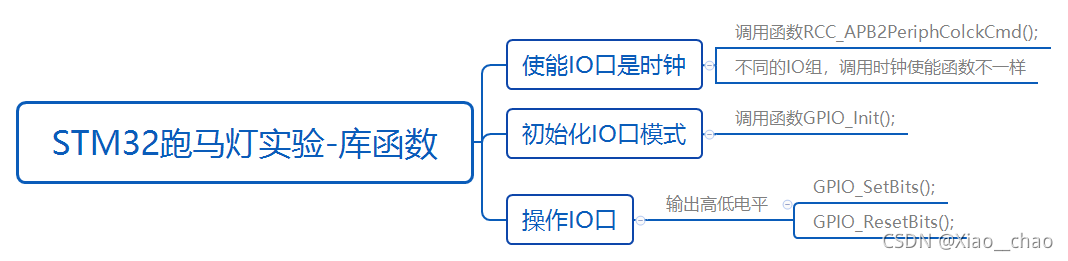

我们利用库函数去编写跑马灯，步骤如下图所示
