基于 RT-Thread Studio 实战：ESP8266+MQTT

最新推荐文章于 2025-12-16 17:41:10 发布

原创最新推荐文章于 2025-12-16 17:41:10 发布 · 462 阅读

CC 4.0 BY-SA版权

文章标签：

作为嵌入式开发爱好者，在完成 ESP8266 结合 MQTT 协议的物联网通信实战后，我决定将整个过程记录并分享出来。本文以正点原子 F429 开发板 + ESP8266 无线模块为硬件载体，基于 RT-Thread Studio 开发环境，搭配 EMQX 云服务器（服务端）和 MQTTX（PC 客户端），实现 MCU 与云端的 MQTT 双向通信。整个过程涵盖硬件连接、软件配置、服务器部署及代码开发，希望能为同学们提供一些参考。

一、配置 UART 串口（实现 MCU 与 ESP8266 通信）

我的硬件方案中，MCU 与 ESP8266 采用串口通信，具体使用开发板的 UART3 接口连接 ESP8266 的串口引脚。要实现这一通信链路，首先需要在 RT-Thread Studio 中完成 UART3 的驱动配置与引脚映射：

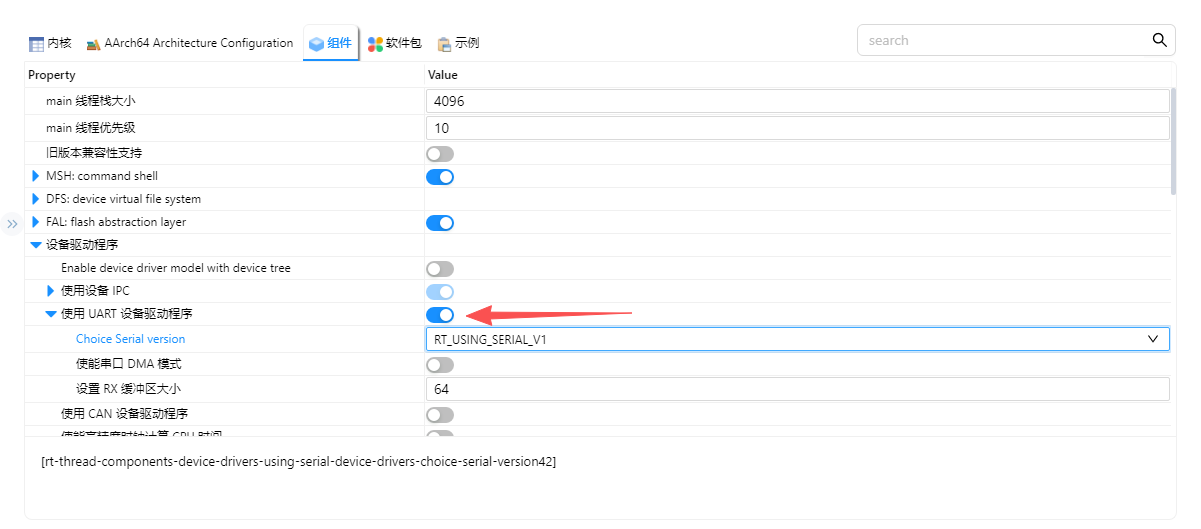

1.打开 RT-Thread Settings，启用串口设备驱动程序组件（这是 RT-Thread 操作硬件串口的基础）；

2.在 board.h 文件中添加 UART3 的引脚定义代码，指定 TX/RX 对应的硬件引脚：

#define BSP_USING_UART3
#define BSP_UART3_TX_PIN       "PB10"
#define BSP_UART3_RX_PIN       "PB11"

注：串口的波特率、数据位等参数可参考 ESP8266 模块的默认配置，正点原子 F429 开发板保持默认即可。

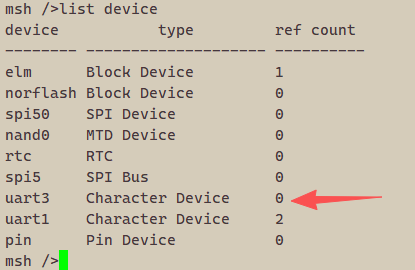

配置完成后，可通过 RT-Thread 的 list device 命令查看串口设备是否成功挂载，这是验证串口配置是否生效的关键步骤。

二、配置 AT-DEVICE 软件包（实现 ESP8266 联网）

ESP8266 模块通过 AT 指令与 MCU 交互，RT-Thread 提供的 at_device 软件包已封装好 ESP8266 的 AT 指令集，能大幅简化联网开发流程，具体配置步骤如下：

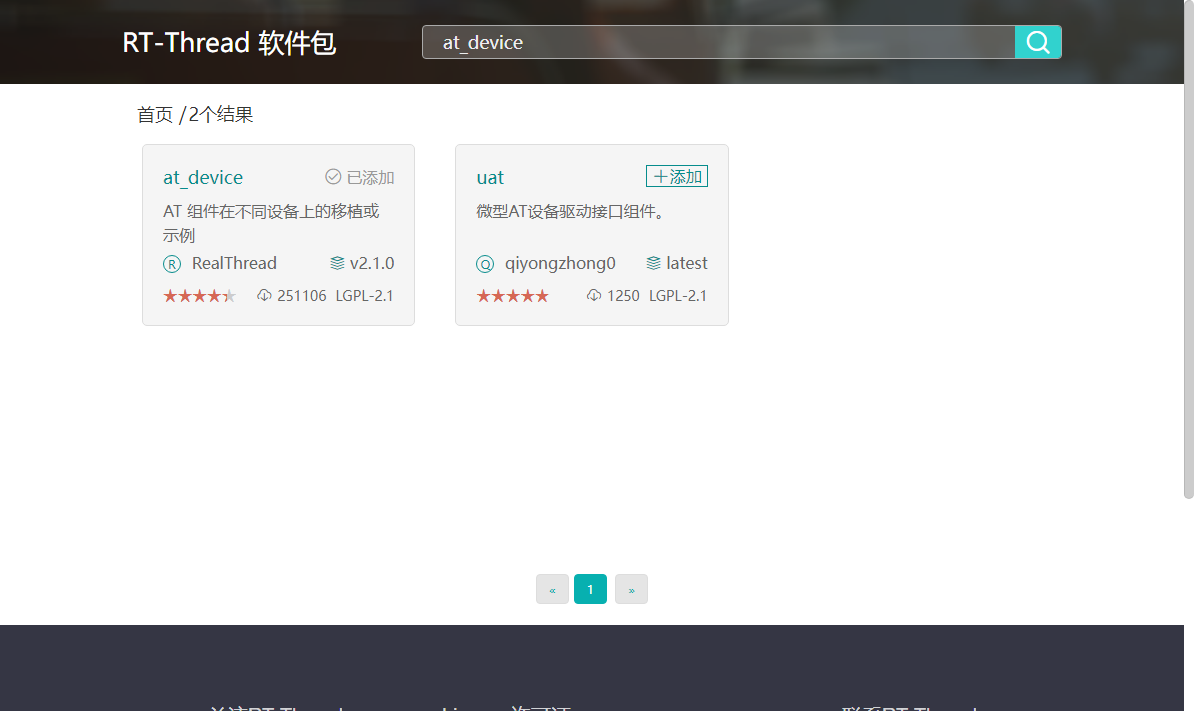

1.在 RT-Thread Studio 的软件包中心搜索并添加 at_device 软件包；

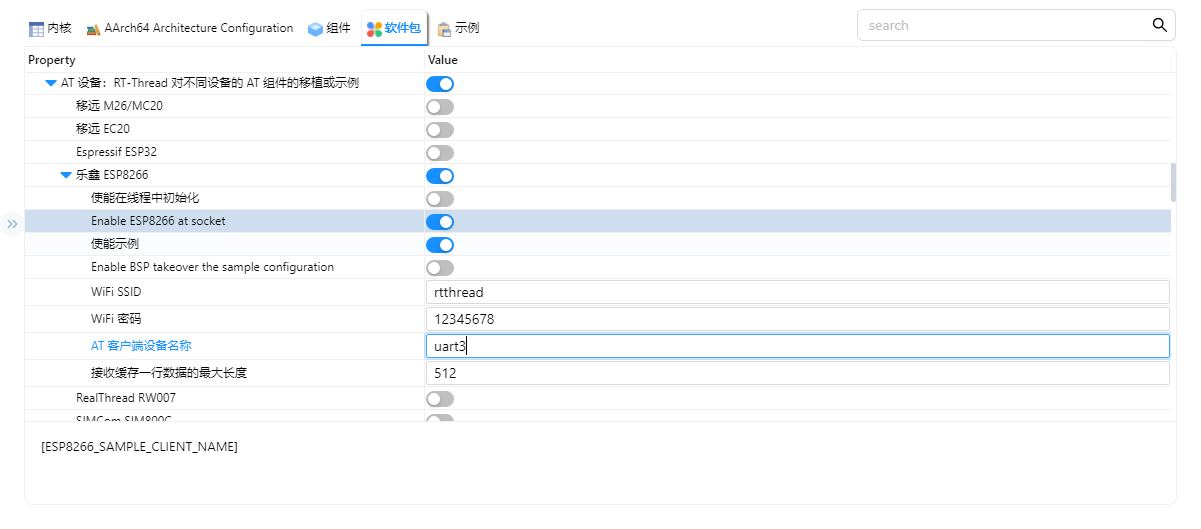

2.启用软件包中乐鑫 ESP8266 的驱动支持，并打开示例工程；

在配置项中填写需要连接的 WiFi 名称、密码，以及设备的标识名称；

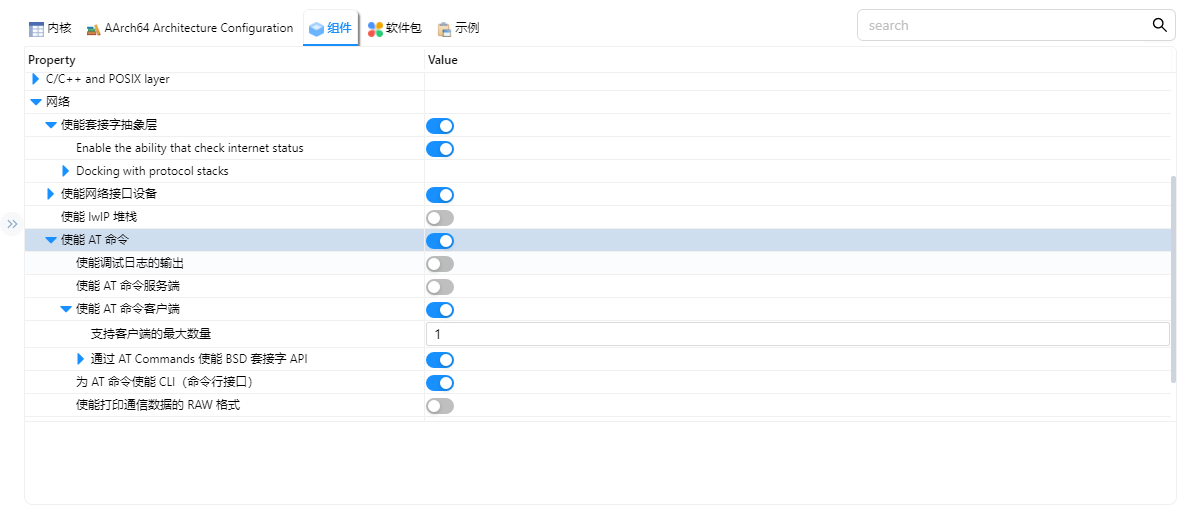

3.进入组件的网络配置项，启用 AT 客户端功能，其余配置保持默认即可。

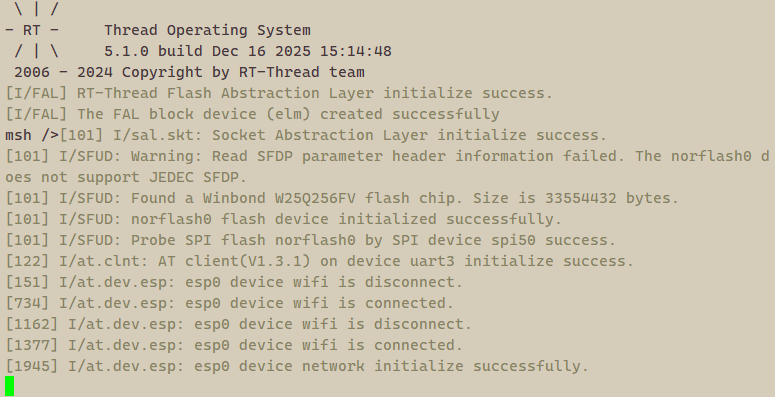

完成上述配置后，编译并下载程序到开发板，此时可在串口终端中看到 ESP8266 连接 WiFi 的日志信息，提示 “wifi 已经连接成功”。

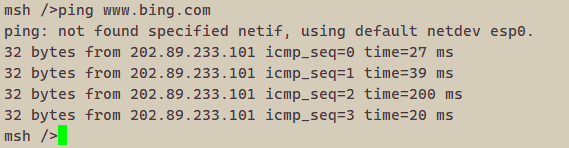

为了进一步验证网络通畅性，还可以使用 ping 命令（如 ping www.bing.com）测试模块的网络连接状态。

三、部署 EMQX 云服务器（搭建 MQTT 服务端）

MQTT 通信需要服务端作为消息中转，本文选用 EMQX Cloud（云端 MQTT 服务器），其提供的 Serverless 版本可免费使用（需注意该版本仅支持 TLS 协议），具体部署步骤如下：

1.访问 EMQX Cloud 官网（https://cloud.emqx.com/console/deployments），注册账号并创建项目；

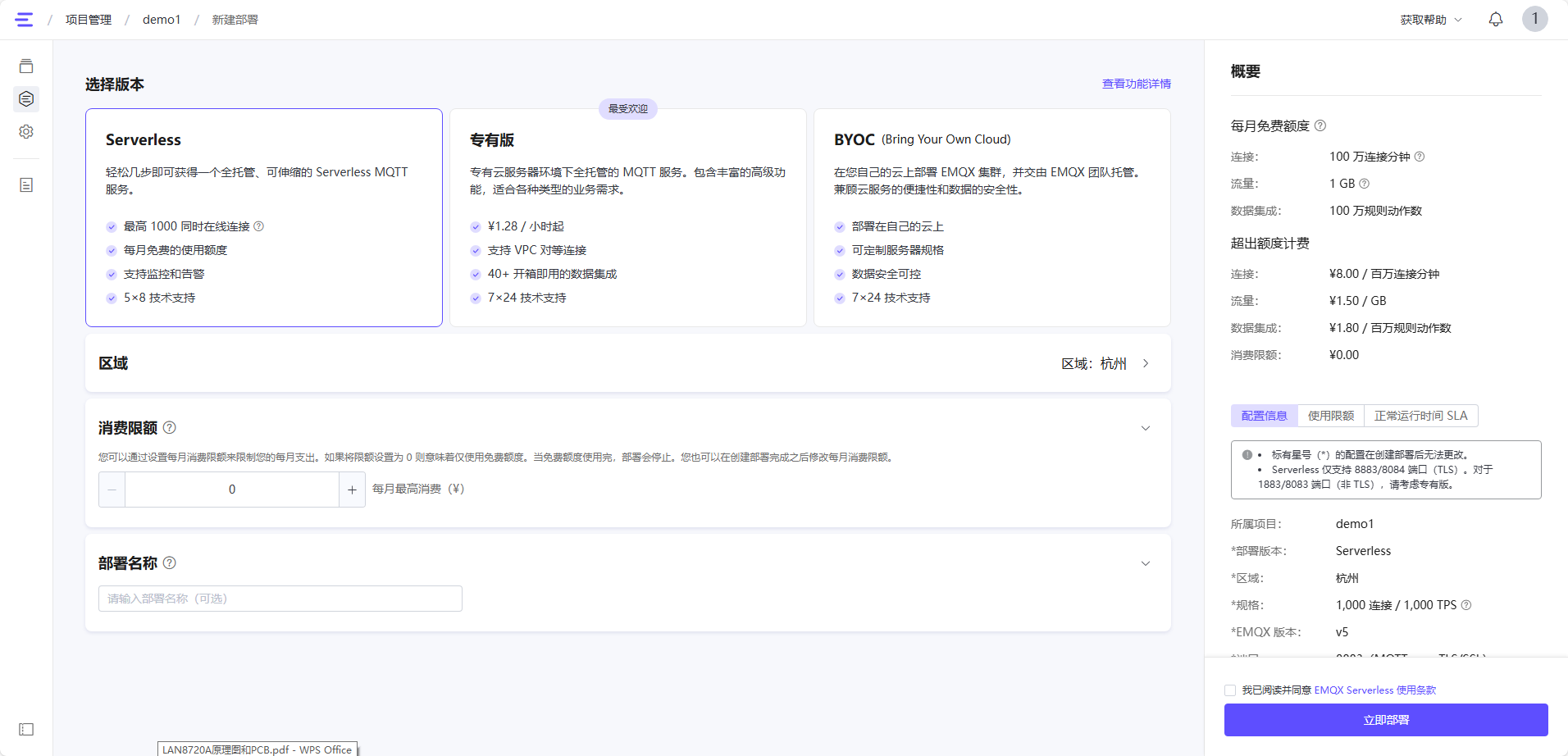

2.在项目中新建 Serverless 类型的部署，等待部署完成；

3.部署添加客户端认证信息，自定义连接所需的用户名和密码；

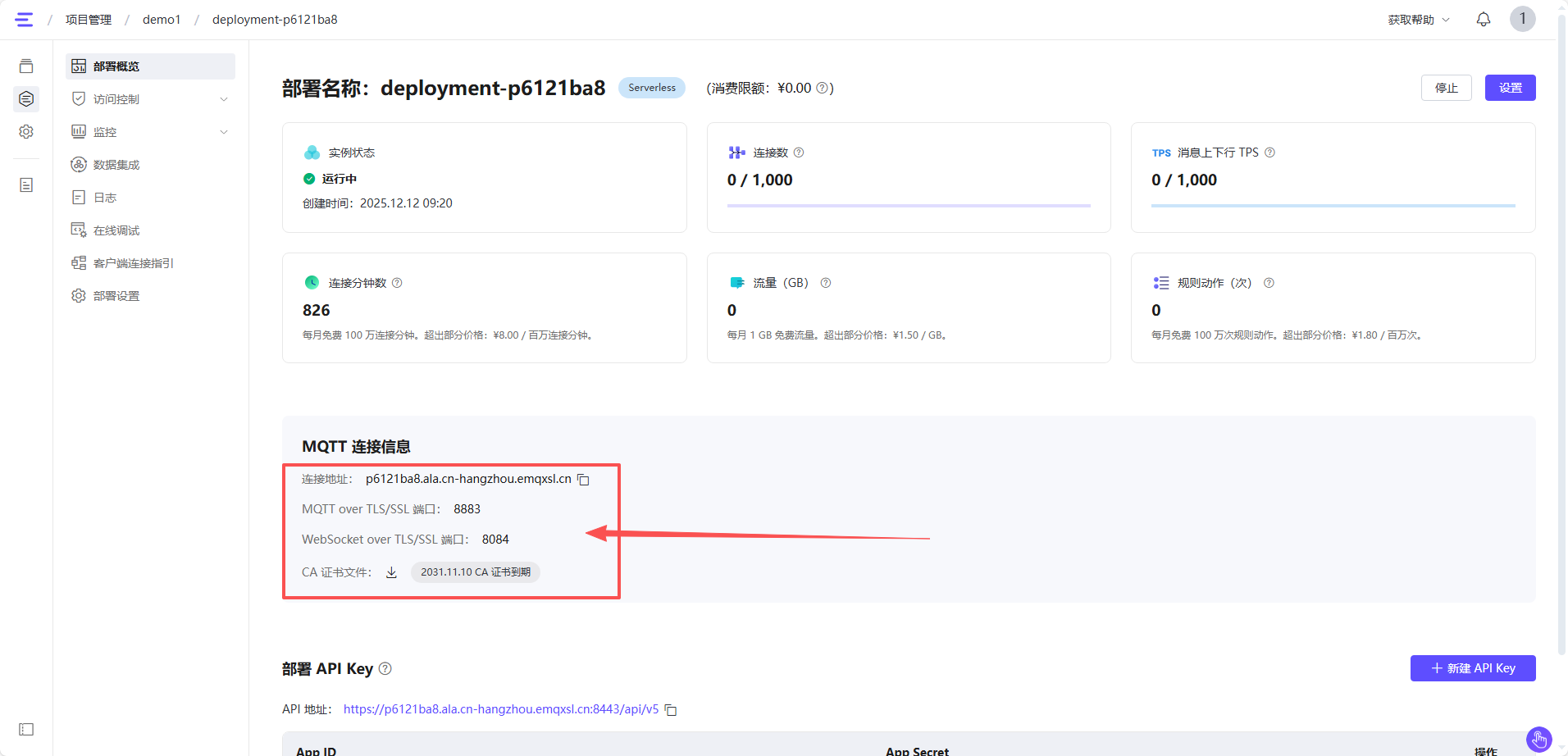

4.下载服务器的 CA 证书（TLS 连接必需），并记录服务器的连接地址、端口、认证账号密码等关键参数（这些是客户端连接的核心信息）。

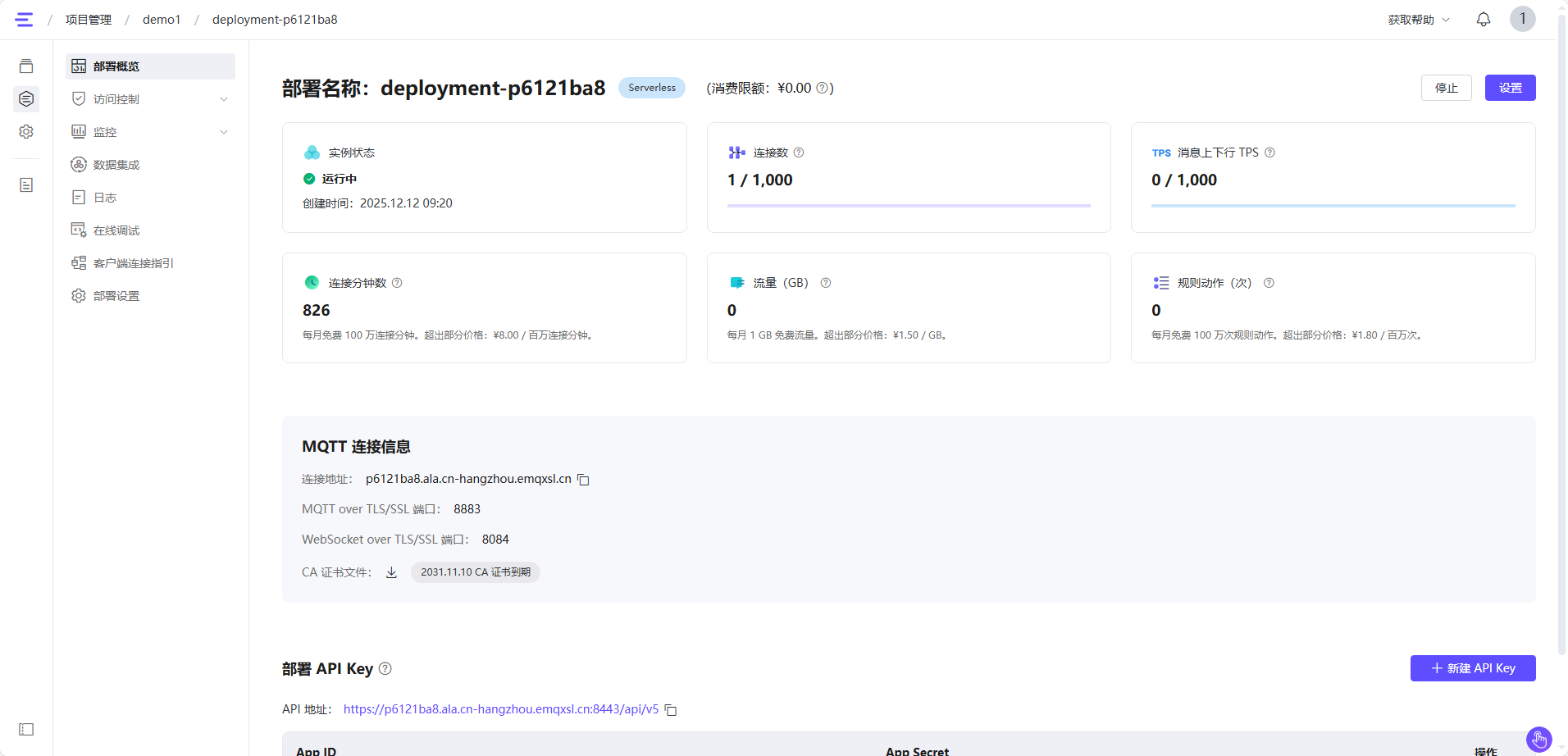

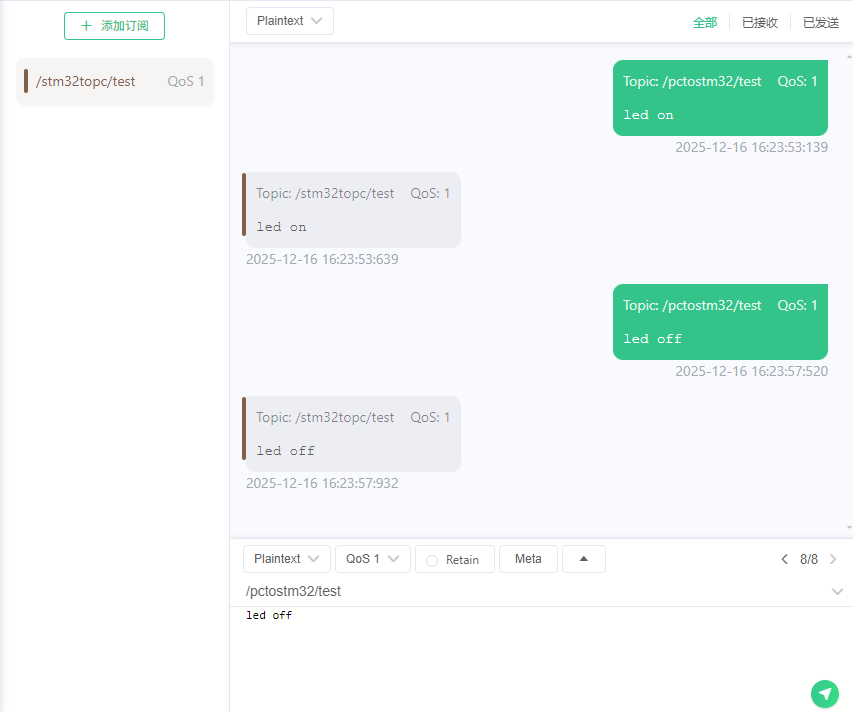

部署完成后，可使用 MQTTX（PC 端 MQTT 客户端工具）创建客户端并连接该服务器，若 EMQX Cloud 后台显示连接数为 1，说明服务器配置成功。

四、配置 MQTT 客户端（实现 MCU 与服务器通信）

RT-Thread 集成了 Paho MQTT 客户端库，结合前文的 TLS 协议要求，需完成以下配置并编写代码：

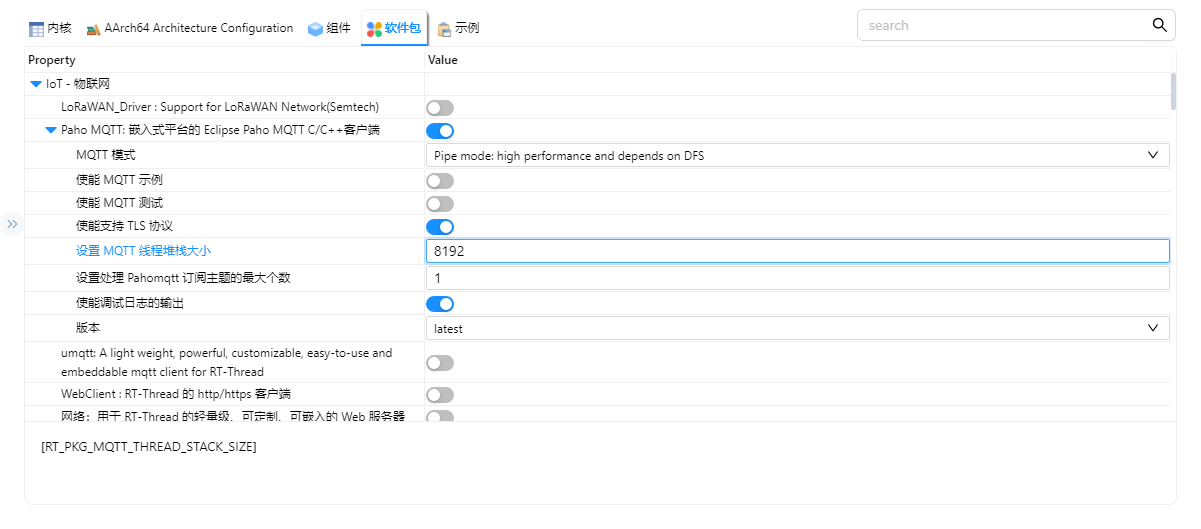

1.启用 Paho MQTT 客户端库，由于使用 TLS 协议，需确保 MQTT 线程的栈大小大于 6144 字节（否则会编译报错）；

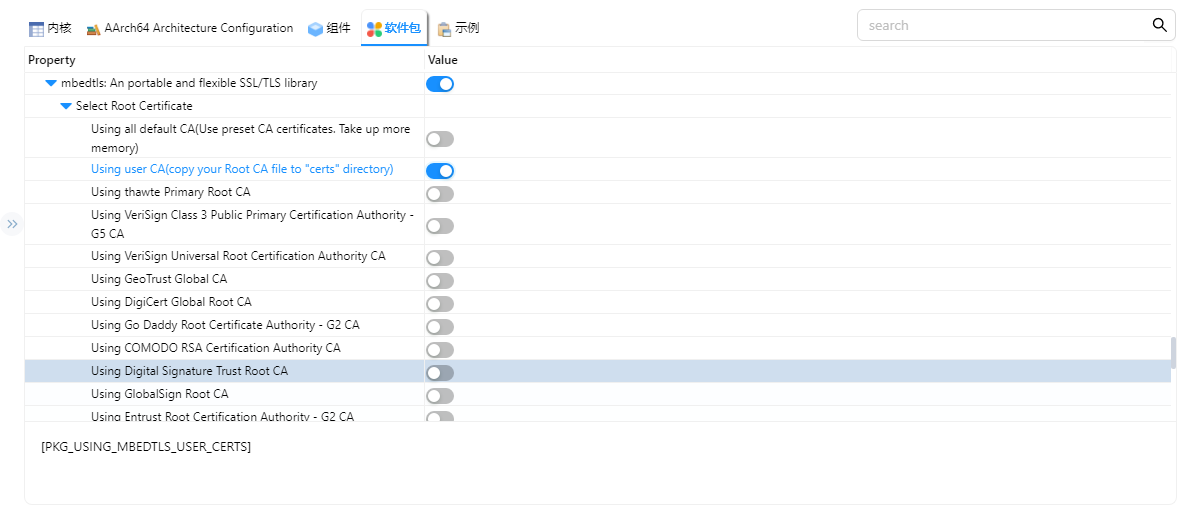

2.配置 TLS 协议相关参数，本文选择使用用户证书的方式：将下载的 CA 证书拷贝到项目的 certs 文件夹根目录，执行 scons 命令重新编译，使证书内容被加载到 const char mbedtls_root_certificate[] 数组中；

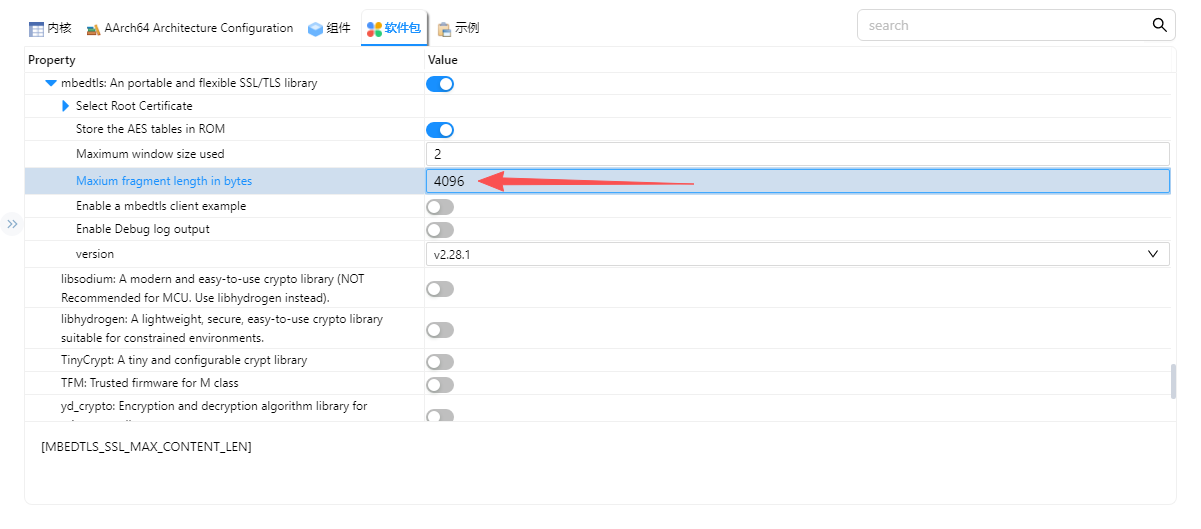

3.需注意配置足够的最大字节数，若该值过小，会导致证书验证失败。

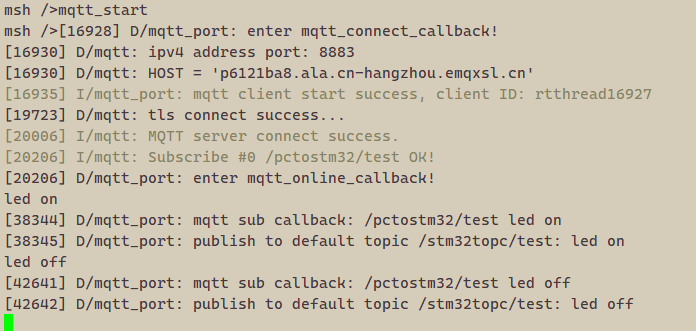

4.完成上述配置后，参考 MQTT 例程编写 MCU 客户端的代码（代码见下文），实现 MQTT 连接、消息发布、订阅及回调处理等功能。

#include <stdlib.h>
#include <string.h>
#include <stdint.h>

#include <rtthread.h>  // RT-Thread操作系统核心头文件

// 启用RT-Thread的调试日志功能配置
#define DBG_ENABLE
#define DBG_SECTION_NAME "mqtt_port"  // 调试日志的模块名称，便于区分日志来源
#define DBG_LEVEL DBG_LOG             // 日志级别：LOG级别（包含INFO/DEBUG/ERROR等）
#define DBG_COLOR                     // 启用日志颜色，便于终端区分不同级别日志
#include <rtdbg.h>                    // RT-Thread调试日志头文件

#include "paho_mqtt.h"                // Paho MQTT客户端库核心头文件
// 条件编译：启用TLS时，显式包含TLS客户端相关头文件（库头文件已包含，此处为冗余保障）
#ifdef MQTT_USING_TLS
#include <tls_client.h>               // RT-Thread的mbedtls封装客户端头文件
#endif

#include "main.h"                     // 硬件相关的主头文件（如LED引脚定义、HAL库等）

/**
 * MQTT相关配置宏定义（TLS版本）
 * 说明：基于TCP正常工作版本改造，仅将协议改为ssl（TLS），其余配置保持一致
 */
// MQTT TLS连接的URI：ssl协议 + 服务器地址 + TLS端口（8883为MQTTS默认端口）
#define MQTT_URI "ssl://p6121ba8.ala.cn-hangzhou.emqxsl.cn:8883"
// 发布主题：STM32向PC发送数据的主题（stm32 to pc）
#define MQTT_PUBTOPIC "/stm32topc/test"
// 订阅主题：STM32接收PC数据的主题（pc to stm32）
#define MQTT_SUBTOPIC "/pctostm32/test"
// 遗嘱消息：当STM32异常断开连接时，MQTT服务器会自动发布此消息到指定主题
#define MQTT_WILLMSG "Goodbye!"

// MQTT服务器认证信息（用户名+密码，需与服务器配置一致）
#define MQTT_USERNAME ""
#define MQTT_PASSWORD ""

/* 全局变量定义 */
static MQTTClient client;  // MQTT客户端上下文结构体（存储客户端所有状态和配置）
static int is_started = 0; // MQTT客户端启动状态标记：0-未启动，1-已启动

// ************************* MQTT回调函数定义 *************************
/**
 * @brief  预设订阅主题的消息回调函数（对应MQTT_SUBTOPIC）
 * @param  c: MQTT客户端上下文指针（库传入，避免依赖全局变量，提升健壮性）
 * @param  msg_data: 接收到的消息数据（包含主题和有效载荷）
 * @note   1. 修复了原代码中使用全局client的问题，改为使用传入的c指针
 *         2. 处理PC发送的消息（如LED控制），并将接收到的消息回发至发布主题
 */
static void mqtt_sub_callback(MQTTClient *c, MessageData *msg_data)
{
    // 安全处理：确保消息有效载荷以'\0'结尾，避免字符串越界访问
    if (msg_data->message->payloadlen < c->readbuf_size - 1)
    {
        *((char *)msg_data->message->payload + msg_data->message->payloadlen) = '\0';
    }

    // 打印接收到的订阅消息（主题+内容）
    LOG_D("mqtt sub callback: %.*s %s",
          msg_data->topicName->lenstring.len,  // 主题长度
          msg_data->topicName->lenstring.data, // 主题内容
          (char *)msg_data->message->payload); // 消息内容

    // 业务逻辑：根据接收到的消息控制LED灯
    if (rt_strcmp((char *)msg_data->message->payload, "led on") == 0)
    {
        HAL_GPIO_WritePin(LED0_GPIO_Port, LED1_Pin, GPIO_PIN_RESET); // LED亮（根据硬件电路配置）
        rt_kprintf("led on\n");
    }
    else if (rt_strcmp((char *)msg_data->message->payload, "led off") == 0)
    {
        HAL_GPIO_WritePin(LED0_GPIO_Port, LED1_Pin, GPIO_PIN_SET);   // LED灭（根据硬件电路配置）
        rt_kprintf("led off\n");
    }

    // 额外逻辑：将接收到的消息回发至发布主题，实现"回声"功能
    int ret = paho_mqtt_publish(&client, QOS1, MQTT_PUBTOPIC, (char *)msg_data->message->payload);
    if (ret == 0)
    {
        LOG_D("publish to default topic %s: %s", MQTT_PUBTOPIC, (char *)msg_data->message->payload);
    }
    else
    {
        LOG_E("publish to default topic %s failed, ret: %d", MQTT_PUBTOPIC, ret);
    }
}

/**
 * @brief  MQTT默认订阅消息回调函数（未匹配预设主题的消息会进入此回调）
 * @param  c: MQTT客户端上下文指针
 * @param  msg_data: 接收到的消息数据
 * @note   处理所有未被预设主题过滤器匹配的订阅消息
 */
static void mqtt_sub_default_callback(MQTTClient *c, MessageData *msg_data)
{
    // 安全处理：确保消息有效载荷以'\0'结尾
    if (msg_data->message->payloadlen < c->readbuf_size - 1)
    {
        *((char *)msg_data->message->payload + msg_data->message->payloadlen) = '\0';
    }

    // 打印默认回调的消息
    LOG_D("mqtt sub default callback: %.*s %s",
          msg_data->topicName->lenstring.len,
          msg_data->topicName->lenstring.data,
          (char *)msg_data->message->payload);
}

/**
 * @brief  MQTT连接成功回调函数
 * @param  c: MQTT客户端上下文指针
 * @note   可在此添加连接成功后的初始化逻辑（如发布上线消息）
 */
static void mqtt_connect_callback(MQTTClient *c)
{
    LOG_D("enter mqtt_connect_callback!");
}

/**
 * @brief  MQTT客户端上线回调函数
 * @param  c: MQTT客户端上下文指针
 * @note   客户端成功连接并上线时触发
 */
static void mqtt_online_callback(MQTTClient *c)
{
    LOG_D("enter mqtt_online_callback!");
}

/**
 * @brief  MQTT客户端离线回调函数
 * @param  c: MQTT客户端上下文指针
 * @note   客户端断开连接（主动/异常）时触发，可在此添加重连逻辑或资源清理
 */
static void mqtt_offline_callback(MQTTClient *c)
{
    LOG_D("enter mqtt_offline_callback!");
}

// ************************* MQTT客户端核心功能函数 *************************
/**
 * @brief  启动MQTT客户端（注册为RT-Thread的MSH命令：mqtt_start）
 * @param  argc: 命令行参数个数（MSH命令调用时，argc=1表示无额外参数）
 * @param  argv: 命令行参数数组
 * @return 0-成功，-1-失败
 * @note   1. 基于TCP正常版本改造，仅新增TLS相关配置（库原生处理TLS，无需手动创建mbedtls会话）
 *         2. 分步骤配置MQTT客户端参数、申请内存、设置回调、启动客户端线程
 */
static int mqtt_start(int argc, char **argv)
{
    // MQTT连接参数初始化（使用库提供的初始化宏，避免手动赋值遗漏）
    MQTTPacket_connectData condata = MQTTPacket_connectData_initializer;
    static char cid[20] = {0}; // 存储客户端ID（需唯一，避免冲突）

    // 命令行参数校验：mqtt_start命令不接受额外参数
    if (argc != 1)
    {
        rt_kprintf("mqtt_start    --start a mqtt worker thread.\n");
        return -1;
    }

    // 状态校验：避免重复启动MQTT客户端
    if (is_started)
    {
        LOG_E("mqtt client is already connected.");
        return -1;
    }

    /* 第一步：配置MQTT客户端上下文参数 */
    {
        client.isconnected = 0;          // 初始化连接状态：未连接
        client.uri = MQTT_URI;           // 设置MQTT连接的URI（TLS版本为ssl://xxx:8883）

        /* 生成唯一的客户端ID：基于系统tick值，确保每次启动的ID不同，避免冲突 */
        rt_snprintf(cid, sizeof(cid), "rtthread%d", rt_tick_get());

        /* 配置MQTT连接核心参数 */
        rt_memcpy(&client.condata, &condata, sizeof(condata)); // 拷贝初始化的连接参数
        client.condata.clientID.cstring = cid;                 // 设置客户端ID
        client.condata.keepAliveInterval = 30;                 // 心跳间隔：30秒（避免服务器判定客户端离线）
        client.condata.cleansession = 1;                       // 清理会话：断开后清除服务器端的会话状态

        /* 配置MQTT服务器认证信息（用户名+密码） */
        client.condata.username.cstring = MQTT_USERNAME;
        client.condata.password.cstring = MQTT_PASSWORD;

        /* 配置MQTT遗嘱消息参数（客户端异常断开时触发） */
        client.condata.willFlag = 1;                           // 启用遗嘱消息
        client.condata.will.qos = 1;                           // 遗嘱消息的QoS等级：1（至少一次送达）
        client.condata.will.retained = 0;                      // 不保留遗嘱消息
        client.condata.will.topicName.cstring = MQTT_PUBTOPIC; // 遗嘱消息的发布主题
        client.condata.will.message.cstring = MQTT_WILLMSG;    // 遗嘱消息内容

        /* 申请MQTT发送/接收缓冲区（使用rt_calloc，自动初始化为0） */
        client.buf_size = client.readbuf_size = 1024; // 缓冲区大小：1024字节（可根据需求调整）
        client.buf = rt_calloc(1, client.buf_size);   // 发送缓冲区
        client.readbuf = rt_calloc(1, client.readbuf_size); // 接收缓冲区
        // 内存申请失败处理
        if (!(client.buf && client.readbuf))
        {
            LOG_E("no memory for MQTT client buffer!");
            return -1;
        }

        /* 设置MQTT事件回调函数 */
        client.connect_callback = mqtt_connect_callback; // 连接成功回调
        client.online_callback = mqtt_online_callback;   // 客户端上线回调
        client.offline_callback = mqtt_offline_callback; // 客户端离线回调

        /* 配置预设订阅主题（提前订阅MQTT_SUBTOPIC，无需手动调用subscribe命令） */
        client.messageHandlers[0].topicFilter = rt_strdup(MQTT_SUBTOPIC); // 动态复制主题字符串（避免常量指针问题）
        client.messageHandlers[0].callback = mqtt_sub_callback;          // 绑定主题的回调函数
        client.messageHandlers[0].qos = QOS1;                            // 订阅的QoS等级：1

        /* 设置默认订阅回调函数（处理未匹配预设主题的消息） */
        client.defaultMessageHandler = mqtt_sub_default_callback;

// 第二步：TLS相关配置（库原生支持，无需手动创建mbedtls会话，仅做可选配置）
#ifdef MQTT_USING_TLS
// 可选配置1：手动创建TLS会话（若库未自动处理，需调用tls_client_create接口，根据实际库版本调整）
// client.tls_session = tls_client_create(MQTT_URI);
// 可选配置2：关闭TLS证书验证（测试环境使用，生产环境强烈不推荐，存在安全风险）
// tls_client_set_verify(client.tls_session, 0);
#endif

        // 可选配置：将发布模式改为非阻塞（避免库中pub_sem信号量死锁问题，也可修复库的信号量释放逻辑）
        // paho_mqtt_control(&client, MQTT_CTRL_PUBLISH_BLOCK, RT_NULL);
    }

    /* 第三步：启动MQTT客户端线程（库会自动处理TLS连接、管道、信号量的初始化） */
    if (paho_mqtt_start(&client) != 0)
    {
        LOG_E("start mqtt client failed!");
        // 启动失败时，释放已申请的内存，避免内存泄漏
        rt_free(client.buf);
        rt_free(client.readbuf);
        rt_free(client.messageHandlers[0].topicFilter);
        return -1;
    }

    is_started = 1; // 更新客户端启动状态
    LOG_I("mqtt client start success, client ID: %s", cid); // 打印启动成功信息（包含客户端ID）
    return 0;
}

/**
 * @brief  停止MQTT客户端（注册为RT-Thread的MSH命令：mqtt_stop）
 * @param  argc: 命令行参数个数
 * @param  argv: 命令行参数数组
 * @return 0-成功，-1-失败
 * @note   1. 停止MQTT客户端线程，释放所有申请的内存
 *         2. 库会自动处理TLS连接、管道、信号量的释放，无需手动操作
 */
static int mqtt_stop(int argc, char **argv)
{
    // 命令行参数提示（若传入额外参数，打印使用说明）
    if (argc != 1)
    {
        rt_kprintf("mqtt_stop    --stop mqtt worker thread and free mqtt client object.\n");
    }

    // 仅在客户端已启动时执行停止逻辑
    if (is_started)
    {
        // 停止MQTT客户端线程（库自动释放TLS连接、管道、信号量等资源）
        paho_mqtt_stop(&client);
        is_started = 0; // 重置启动状态

        /* 释放申请的内存，避免内存泄漏 */
        if (client.buf)
        {
            rt_free(client.buf);
            client.buf = RT_NULL;
        }
        if (client.readbuf)
        {
            rt_free(client.readbuf);
            client.readbuf = RT_NULL;
        }
        if (client.messageHandlers[0].topicFilter)
        {
            rt_free(client.messageHandlers[0].topicFilter);
            client.messageHandlers[0].topicFilter = RT_NULL;
        }

        LOG_I("mqtt client stop success, memory released");
    }
    else
    {
        LOG_W("mqtt client is not running"); // 提示客户端未启动
    }

    return 0;
}

/**
 * @brief  MQTT发布消息函数（注册为RT-Thread的MSH命令：mqtt_publish）
 * @param  argc: 命令行参数个数（2-发布到默认主题，3-发布到指定主题）
 * @param  argv: 命令行参数数组（argv[1]=消息/主题，argv[2]=消息）
 * @return 0-成功，-1-失败
 * @note   1. 修复了原代码中未判断发布返回值的问题，添加了错误日志
 *         2. 支持两种发布模式：默认主题、指定主题
 */
static int mqtt_publish(int argc, char **argv)
{
    int ret = 0; // 存储发布操作的返回值

    // 状态校验：客户端未启动时，禁止发布消息
    if (is_started == 0)
    {
        LOG_E("mqtt client is not connected.");
        return -1;
    }

    // 模式1：发布到默认主题（mqtt_publish <message>）
    if (argc == 2)
    {
        ret = paho_mqtt_publish(&client, QOS1, MQTT_PUBTOPIC, argv[1]);
        if (ret == 0)
        {
            LOG_D("publish to default topic %s: %s", MQTT_PUBTOPIC, argv[1]);
        }
        else
        {
            LOG_E("publish to default topic %s failed, ret: %d", MQTT_PUBTOPIC, ret);
        }
    }
    // 模式2：发布到指定主题（mqtt_publish <topic> <message>）
    else if (argc == 3)
    {
        ret = paho_mqtt_publish(&client, QOS1, argv[1], argv[2]);
        if (ret == 0)
        {
            LOG_D("publish to topic %s: %s", argv[1], argv[2]);
        }
        else
        {
            LOG_E("publish to topic %s failed, ret: %d", argv[1], ret);
        }
    }
    // 参数错误：打印使用说明
    else
    {
        rt_kprintf("mqtt_publish <message>  --mqtt publish message to default topic.\n");
        rt_kprintf("mqtt_publish <topic> <message>  --mqtt publish message to specified topic.\n");
        return -1;
    }

    return ret;
}

// ************************* MQTT订阅/取消订阅功能函数 *************************
/**
 * @brief  新订阅主题的消息回调函数（手动订阅时使用，区别于预设主题的回调）
 * @param  client: MQTT客户端上下文指针
 * @param  msg_data: 接收到的消息数据
 * @note   处理通过mqtt_subscribe命令手动订阅的主题消息
 */
static void mqtt_new_sub_callback(MQTTClient *client, MessageData *msg_data)
{
    // 安全处理：确保消息有效载荷以'\0'结尾
    if (msg_data->message->payloadlen < client->readbuf_size - 1)
    {
        *((char *)msg_data->message->payload + msg_data->message->payloadlen) = '\0';
    }

    // 打印手动订阅的消息
    LOG_D("mqtt new subscribe callback: %.*s %s",
          msg_data->topicName->lenstring.len,
          msg_data->topicName->lenstring.data,
          (char *)msg_data->message->payload);
}

/**
 * @brief  MQTT订阅主题函数（注册为RT-Thread的MSH命令：mqtt_subscribe）
 * @param  argc: 命令行参数个数（必须为2，即mqtt_subscribe <topic>）
 * @param  argv: 命令行参数数组（argv[1]=要订阅的主题）
 * @return 0-成功，-1-失败
 * @note   手动订阅指定主题，使用mqtt_new_sub_callback处理消息
 */
static int mqtt_subscribe(int argc, char **argv)
{
    // 参数校验：必须传入订阅的主题
    if (argc != 2)
    {
        rt_kprintf("mqtt_subscribe [topic]  --send an mqtt subscribe packet and wait for suback before returning.\n");
        return -1;
    }

    // 状态校验：客户端未启动时，禁止订阅
    if (is_started == 0)
    {
        LOG_E("mqtt client is not connected.");
        return -1;
    }

    // 调用库接口订阅主题（QoS1）
    int ret = paho_mqtt_subscribe(&client, QOS1, argv[1], mqtt_new_sub_callback);
    if (ret == 0)
    {
        LOG_D("subscribe topic %s success", argv[1]);
    }
    else
    {
        LOG_E("subscribe topic %s failed, ret: %d", argv[1], ret);
    }
    return ret;
}

/**
 * @brief  MQTT取消订阅主题函数（注册为RT-Thread的MSH命令：mqtt_unsubscribe）
 * @param  argc: 命令行参数个数（必须为2，即mqtt_unsubscribe <topic>）
 * @param  argv: 命令行参数数组（argv[1]=要取消订阅的主题）
 * @return 0-成功，-1-失败
 * @note   取消之前订阅的指定主题
 */
static int mqtt_unsubscribe(int argc, char **argv)
{
    // 参数校验：必须传入取消订阅的主题
    if (argc != 2)
    {
        rt_kprintf("mqtt_unsubscribe [topic]  --send an mqtt unsubscribe packet and wait for unsuback before returning.\n");
        return -1;
    }

    // 状态校验：客户端未启动时，禁止取消订阅
    if (is_started == 0)
    {
        LOG_E("mqtt client is not connected.");
        return -1;
    }

    // 调用库接口取消订阅主题
    int ret = paho_mqtt_unsubscribe(&client, argv[1]);
    if (ret == 0)
    {
        LOG_D("unsubscribe topic %s success", argv[1]);
    }
    else
    {
        LOG_E("unsubscribe topic %s failed, ret: %d", argv[1], ret);
    }
    return ret;
}

// 导出命令：mqtt_start - 启动MQTT客户端
MSH_CMD_EXPORT(mqtt_start, startup mqtt client);
// 导出命令：mqtt_stop - 停止MQTT客户端
MSH_CMD_EXPORT(mqtt_stop, stop mqtt client);
// 导出命令：mqtt_publish - 发布消息到指定主题
MSH_CMD_EXPORT(mqtt_publish, mqtt publish message to specified topic);
// 导出命令：mqtt_subscribe - 订阅指定主题
MSH_CMD_EXPORT(mqtt_subscribe, mqtt subscribe topic);
// 导出命令：mqtt_unsubscribe - 取消订阅指定主题
MSH_CMD_EXPORT(mqtt_unsubscribe, mqtt unsubscribe topic);

烧写程序到开发板后，通过串口终端输入 mqtt_start 命令启动 MQTT 线程，此时 MCU 即可与 PC 端的 MQTTX 客户端实现双向通信：MCU 可接收 PC 发送的消息（如控制 LED 亮灭），并将消息回发至指定主题；PC 也可接收 MCU 发布的消息。

五、实战小结

第一次配置这套方案时，我遇到了不少问题，比如 TLS 证书验证失败、MQTT 线程栈空间不足、消息发布订阅无响应等。解决这些问题的关键是开启 RT-Thread 的日志功能，通过日志信息逐步定位问题所在 —— 比如证书验证失败时，检查证书路径和最大字节数配置；线程异常时，调整栈空间大小。只要耐心排查，这些问题都能逐一解决。
