分类维度	电阻类型	核心特点	典型应用场景
按材料工艺	碳膜电阻	成本低、温度系数负、精度一般（±5%~20%）	消费电子、基础电路设计
	金属膜电阻	精度高（±0.1%~1%）、温度系数小、高频性能好	精密仪器、通信设备
	金属氧化膜电阻	耐高温、抗氧化、功率大（可达500W）	电源电路、工业设备
按结构特性	线绕电阻	大功率（最高500W）、低噪声、但高频特性差	电力系统、电机控制
	贴片电阻	体积小（如01005封装）、寄生参数低、适合自动化生产	手机、可穿戴设备、高密度PCB
	可变电阻（电位器）	阻值可手动调节，分碳膜/金属膜/多圈精密型	音量控制、电路校准
	集成电阻网络	多个电阻集成封装（如SIP），一致性高	数字电路、信号匹配网络
按功能用途	热敏电阻（PTC/NTC）	阻值随温度变化，PTC用于过流保护，NTC用于温度传感	温度补偿、电机启动保护
	光敏电阻	光照强度影响阻值（亮阻可低至1kΩ以下）	光控开关、环境监测
	压敏电阻	电压敏感型，过压时阻值骤降，吸收浪涌	电源防雷、电路过压保护
	力敏电阻	阻值随压力变化，灵敏度高	压力传感器、电子秤
特殊工艺类型	厚膜电阻	丝网印刷工艺，成本低、功率适中（1/8W~2W）	通用电路、汽车电子
	薄膜电阻	真空沉积工艺，精度可达±0.01%，温度系数±5ppm/℃	高精度ADC、医疗设备
	水泥电阻	陶瓷外壳封装，耐高温、散热好，功率可达5W~50W	电源滤波、大电流负载

其他说明：

选型建议：高频电路优选贴片电阻（寄生参数小）；精密测量需选薄膜电阻或金属箔电阻。
封装与功率：贴片电阻功率由封装决定（如0402对应1/16W，2512对应1W）。
敏感电阻参数：如热敏电阻需关注居里温度点，压敏电阻需匹配钳位电压。

三、电阻关键性能参数（硬件选型核心）

1.贴片电阻的外形尺寸

以下为贴片电阻主流封装尺寸对照表，综合英制代码、公制代码及国际标准参数：

英制代码	公制代码	长度（mm）	宽度（mm）	高度（mm）	公差范围（长/宽/高）	典型功率
0201	0603	0.60 ±0.05	0.30 ±0.05	0.23 ±0.05	±0.05 / ±0.05 / ±0.05	1/20W
0402	1005	1.00 ±0.10	0.50 ±0.10	0.30 ±0.10	±0.10 / ±0.10 / ±0.10	1/16W
0603	1608	1.60 ±0.15	0.80 ±0.15	0.40 ±0.10	±0.15 / ±0.15 / ±0.10	1/10W
0805	2012	2.00 ±0.20	1.25 ±0.15	0.50 ±0.10	±0.20 / ±0.15 / ±0.10	1/8W
1206	3216	3.20 ±0.20	1.60 ±0.15	0.55 ±0.10	±0.20 / ±0.15 / ±0.10	1/4W
1210	3225	3.20 ±0.20	2.50 ±0.20	0.55 ±0.10	±0.20 / ±0.20 / ±0.10	1/3W
2512	6432	6.40 ±0.20	3.20 ±0.20	0.55 ±0.10	±0.20 / ±0.20 / ±0.10	1W

扩展说明：

尺寸代码规则
- 英制代码（如0402）：前两位表示长度（0.04英寸），后两位表示宽度（0.02英寸）。
- 公制代码（如1005）：前两位表示长度（1.0mm），后两位表示宽度（0.5mm）。
应用场景
- 0201/0402：手机、可穿戴设备等微型化设计。
- 0805/1206：通用电路、电源模块等中功率场景。
- 2512：大电流检测、工业设备等高功率需求。
制造工艺影响
高度参数通常由工艺标准决定，例如金属膜电阻高度普遍在0.55mm以下，而厚膜电阻可能略高。

2.额定功率

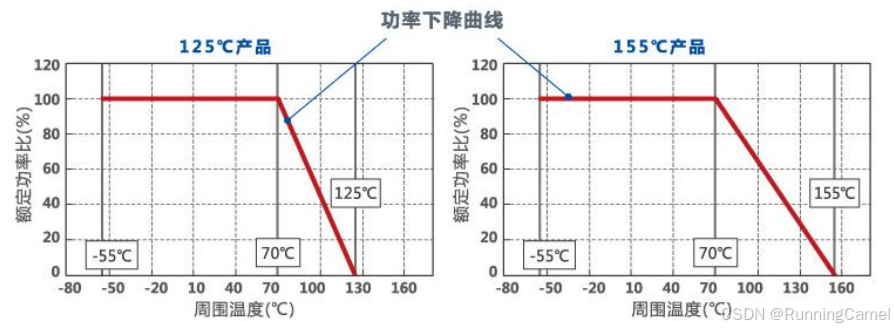

额定功率是在额定环境温度中可以连续工作状态下的最大功率值。当贴片电阻器通电后将会发热。此外，由于使用温度的上限是确定的，因此在高于额定环境温度的条件下使用时，需要按照以下的功率降额曲线来降额使用。额定环境温度是能够 100%施加产品额定功率的最高环境温度值。在下图中，70℃为额定环境温度。该温度取决于贴片电阻器的类型。硬件开发笔记--电阻

这里所说的环境温度是指电阻器本身未被施加功率的状态下，当电阻器暴露在室温或电阻器周围的热量中时的电阻器周围温度（气温）。

那么降额使用，降低多少如何计算呢？一般我们有两种方法计算：

第一：根据功率降额曲线查看，第二根据公式计算。

下面以 ROHM 的一个例子说明计算计算过程：

额定环境温度：70℃，使用环境温度 130℃，求此时的额定功率比(实际可以使用的功率/e 额定功率)

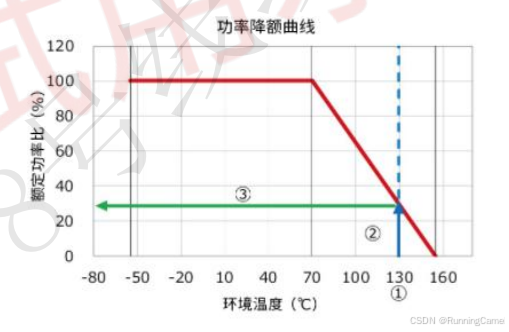

对于第一种方法：

①在曲线图的横轴上找到环境温度 130℃

②绘制使 X=130℃的直线(蓝线)

③读取红线与蓝线相交处的纵轴数值。（绿线：读取值即为可以施加的功率比）

对于第二种方法：

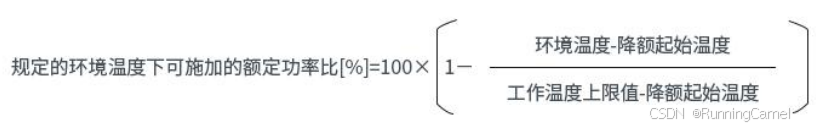

可以使用如下公式进行计算：

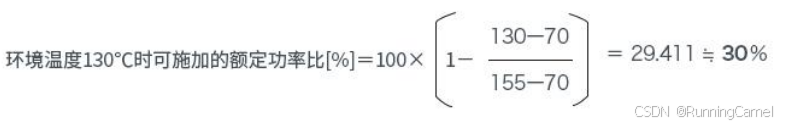

数值代入公式得到：

2.电压相关参数

额定工作电压：由计算，需确保电路电压不超过此值。
最高过载电压：瞬态电压容忍能力（如额定电压的2.5倍，持续5秒），用于浪涌防护设计1。
耐压值：电极间可承受的1分钟高压测试（如500V AC），影响绝缘可靠性。

3.温度系数（TCR）

表征阻值随温度变化的稳定性，典型值为±100ppm/°C（精密电阻可达±10ppm/°C），在温漂敏感电路中需重点关注。多数贴片电阻器都规定了正负值，例如±100ppm/℃或±200ppm/℃，这表明电阻值可能会因温度变化而向其中任一方向发生变化，根据基准温度条件下的阻值变化率和温度差，可以用下式求得电阻温度系数：

电阻温度系数 (ppmppm/°C) = (R-Ra)/Ra ÷ (T-Ta) × 1000000

Ra: 基准温度条件下的阻值

Ta: 基准温度

R: 任意温度条件下的阻值

四、电阻用途

1. 上下拉电阻

作用：通过电阻将不确定信号强制箝位至高电平（上拉）或低电平（下拉），避免悬空导致逻辑状态不稳定。
技术要点：

抗干扰：防止电磁噪声耦合到悬空引脚，降低误触发风险（如MCU未用引脚需下拉至GND）。
驱动能力增强：推挽输出结构中，上拉电阻可提升高电平驱动电流（如STM32 IO引脚外接1kΩ上拉电阻）。
电平匹配：TTL驱动CMOS时，若高电平不足（如3.3V→5V），需外接上拉电阻至目标电平。
开漏/开集（OD/OC）支持：为OC门提供高电平输出路径，典型应用包括I²C总线（上拉至3.3V，阻值1kΩ~10kΩ）。

2. 预留调试接口

作用：通过预留未焊接电阻位，实现电路参数灵活调整（如增益、阈值、频率响应）。
技术要点：

反馈回路优化：开关电源反馈电阻预留多个焊盘，通过替换不同阻值调节输出电压精度（如±1%误差要求下的E96系列选型）。
信号调理校准：传感器前端放大电路中，增益电阻预留并联焊盘，调试时并联小阻值电阻微调放大倍数。
时序匹配：高速信号线预留端接电阻焊盘，通过实际测试选择最佳阻值（如DDR时钟线端接电阻调试）。

3. 阻抗匹配

作用：减少信号反射，提升传输线能量传输效率，抑制高频振铃和过冲。
技术要点：

串联匹配电阻：高速信号线（如USB差分线）源端串联22Ω~33Ω电阻，与传输线特征阻抗（如90Ω）匹配，降低边沿陡度以减少EMI4。
终端匹配：长距离传输线末端并联电阻（如CAN总线120Ω终端电阻），吸收反射波避免信号畸变。
射频电路匹配：天线馈线通过π型电阻网络实现50Ω阻抗匹配，最大化功率传输效率。

4. 充当保险丝

作用：利用电阻的过流熔断特性，实现低成本过流保护。
技术要点：

0Ω电阻替代熔丝：0805封装0Ω电阻可承受2A瞬态电流，常用于低功耗电路初级保护。
金属膜电阻熔断设计：通过计算稳态功耗 P = I²RP=I2R 选择阻值，使过流时电阻优先熔断（如电源输入端的0.1Ω/1W电阻）。
失效模式验证：需测试电阻熔断后是否形成安全开路，避免短路风险。

5. 方便布线

作用：优化PCB布局，简化复杂走线结构。
技术要点：

跨接跳线：使用0Ω电阻连接不同层信号，减少过孔数量（如射频模块屏蔽罩下方跳线）。
地平面分割：通过电阻跨接数字与模拟地，抑制共模噪声（常用10Ω+100nF并联结构）。
测试点隔离：串联0Ω电阻将测试点与主电路隔离，避免探针引入负载效应。

6. 产品信息配置

作用：通过电阻组合编码产品型号、版本或功能选项。
技术要点：

电阻分压编码：ADC检测不同电阻分压值，识别硬件版本（如1.0V对应V1.0，1.2V对应V1.1）。
电阻网络选型：SIP封装电阻网络设置通信地址（如CAN节点ID通过4位二进制电阻组合配置）。
兼容性设计：同一PCB支持多种功能模块，通过焊接/不焊接特定电阻启用或禁用功能。

7. 分压电路

作用：将高电压按比例降低至测量或控制范围。
技术要点：

电压基准生成：TL431基准源外围电阻设置2.5V~36V输出，精度依赖电阻温漂（需±0.1%级别）。
传感器信号调理：NTC热敏电阻与固定电阻分压，将温度变化转换为ADC可读电压。
高压监测：动力电池组电压通过兆欧级电阻分压，安全送入MCU检测（如1000:1分压比设计）。

8. RC滤波

作用：抑制高频噪声，平滑信号或电源纹波。
技术要点：

电源去耦：10μF电容串联0.1Ω电阻构成LC滤波，衰减开关电源高频噪声（如Buck电路输出端）。
信号低通滤波：RC截止频率 f_c = \frac{1}{2πRC}fc=2πRC1，如音频信号采用10kΩ+1.6nF组合（截止频率10kHz）。
EMI抑制：USB数据线并联100Ω电阻+22pF电容，滤除共模噪声。

9. 电流采样

作用：将负载电流转换为可测量电压，用于过流保护或能量计量。
技术要点：

四线制开尔文连接：消除引线电阻误差，精密采样采用锰铜合金电阻（TCR±20ppm/℃）。
功率计算：电机驱动中通过0.01Ω电阻检测电流，结合电压计算实时功率（如 P = I²RP=I2R）。
动态范围优化：选择阻值使满量程电流对应ADC参考电压（如3A→0.1Ω→300mV，匹配12位ADC量程）。

10. 热管理与泄放

作用：通过电阻耗散多余能量，避免电荷积累或元件损坏。
技术要点：

电容泄放电阻：高压电容并联1MΩ电阻，关机后快速放电至安全电压。
静电防护：敏感信号线串联1kΩ电阻，限制ESD电流峰值（如HDMI接口的ESD保护设计）。
热插拔缓冲：热插拔电路串联0.5Ω电阻，限制插拔瞬间浪涌电流。

总结：电阻在硬件设计中承担了从基础功能到系统级优化的多重角色。设计时需综合考虑精度、功率、温漂、频率特性等参数，并结合实际场景选择封装与工艺（如高频电路优先贴片电阻）。

五、电阻厂商介绍

厂商名称	国家/地区	核心产品与技术优势	典型应用领域
AVX	美国	钽电容、多层陶瓷电容、薄膜电阻；汽车级高可靠性元件，专利封装技术	汽车电子、航空航天
VISHAY 威世	美国	金属膜/线绕/精密电阻、功率MOSFET、光耦；收购Dale、BCcomponents等品牌，覆盖全场景电阻	工业控制、医疗设备
muRata 村田	日本	片式电阻（0201超小型封装）、热敏电阻、EMI滤波器；高频低寄生参数技术领先	智能手机、5G通信
ROHM 罗姆	日本	厚膜/薄膜电阻、SiC功率器件；高精度±0.1%电阻与汽车级AEC-Q200认证产品	新能源汽车、消费电子
YAGEO 国巨	中国台湾	贴片电阻（全球市占率第一）、积层陶瓷电容；低成本大批量制造能力	消费电子、PC主板
TDK	日本	高频电阻网络、NTC热敏电阻；铁氧体材料技术衍生高稳定性元件	电源模块、电机驱动
KOA 兴亚	日本	精密合金电阻、电流检测电阻；低温漂（±10ppm/℃）与高功率密度设计	工业传感器、电源管理
FH 风华	中国	厚膜/合金电阻、压敏电阻；国产化替代主力，满足工业级温度范围（-55℃~155℃）	家电、LED照明
WALSIN 华新科	中国台湾	贴片电阻、MLCC；车规级电阻（AEC-Q200）与抗硫化工艺	汽车电子、物联网设备
TA-I 大毅	中国台湾	碳膜/金属膜电阻、保险丝电阻；高性价比通用型电阻解决方案	电源适配器、基础电路设计
