IP数据报分片重组网络拓扑

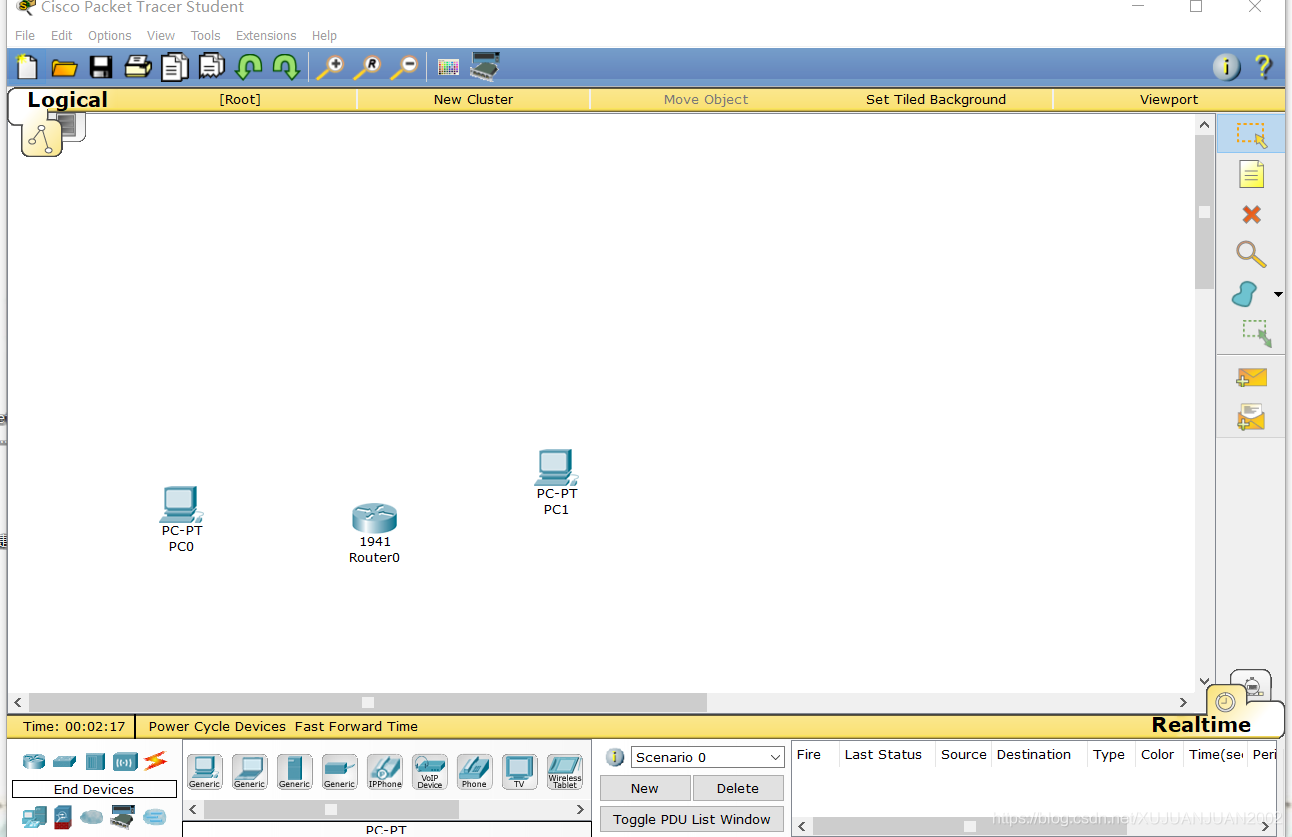

选择两个PC终端和一个路由器在这里插入图片描述

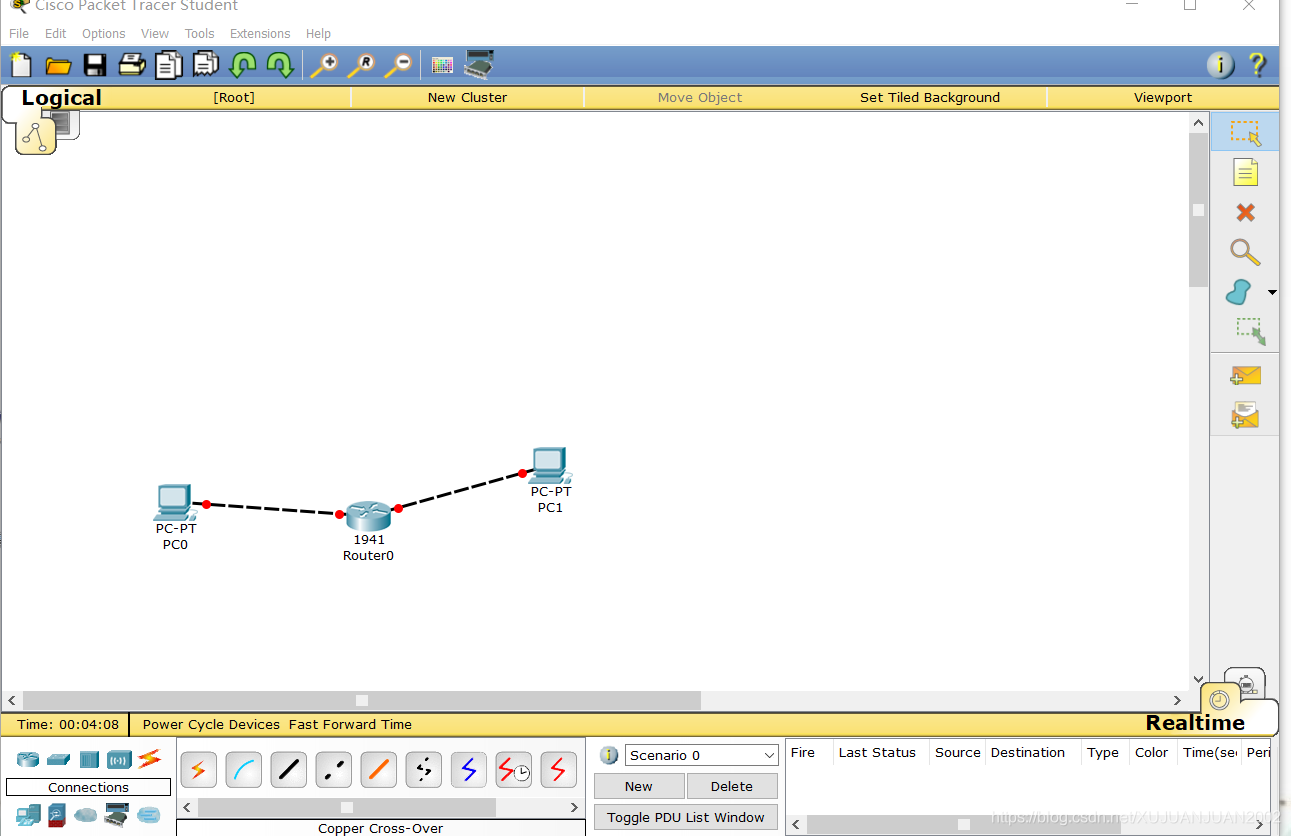

用交接线相连接，红点是因为没有配送上IP地址

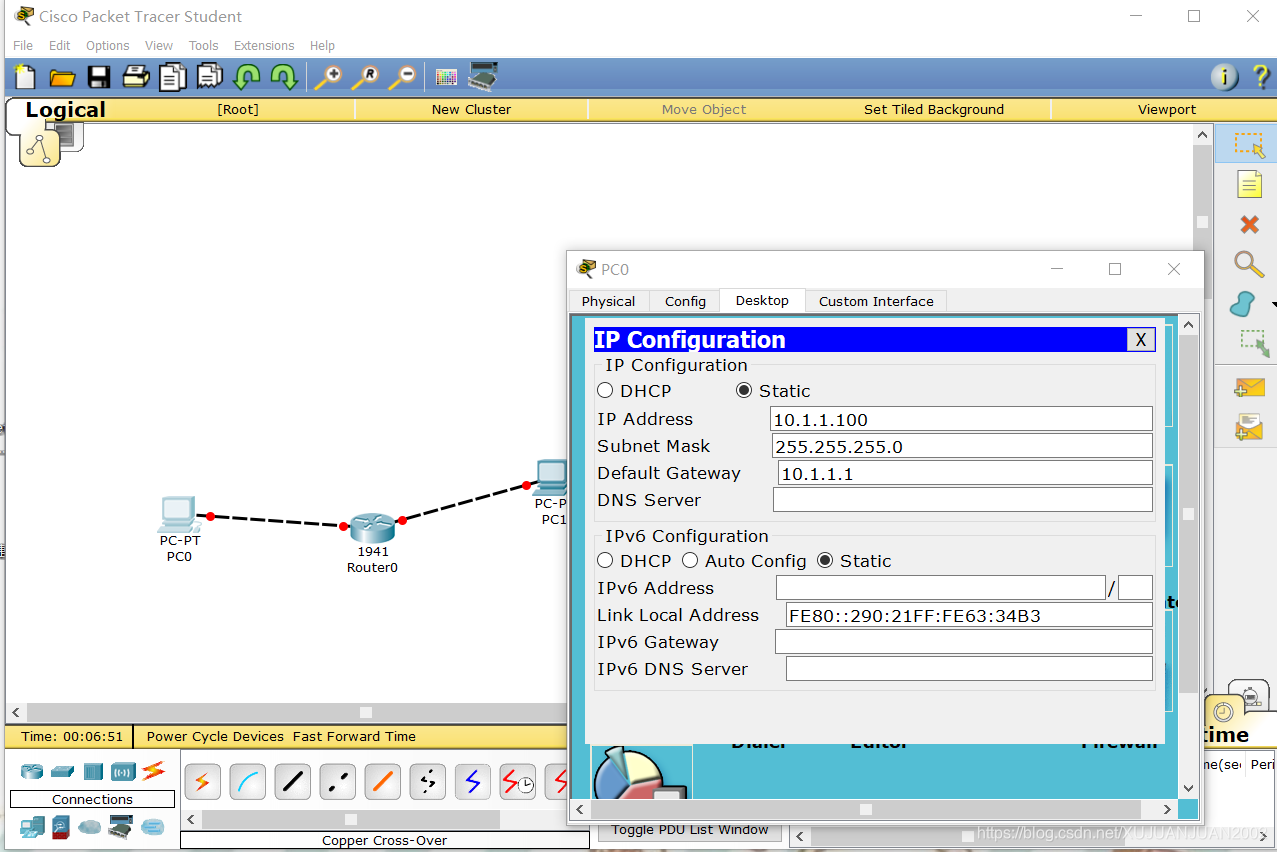

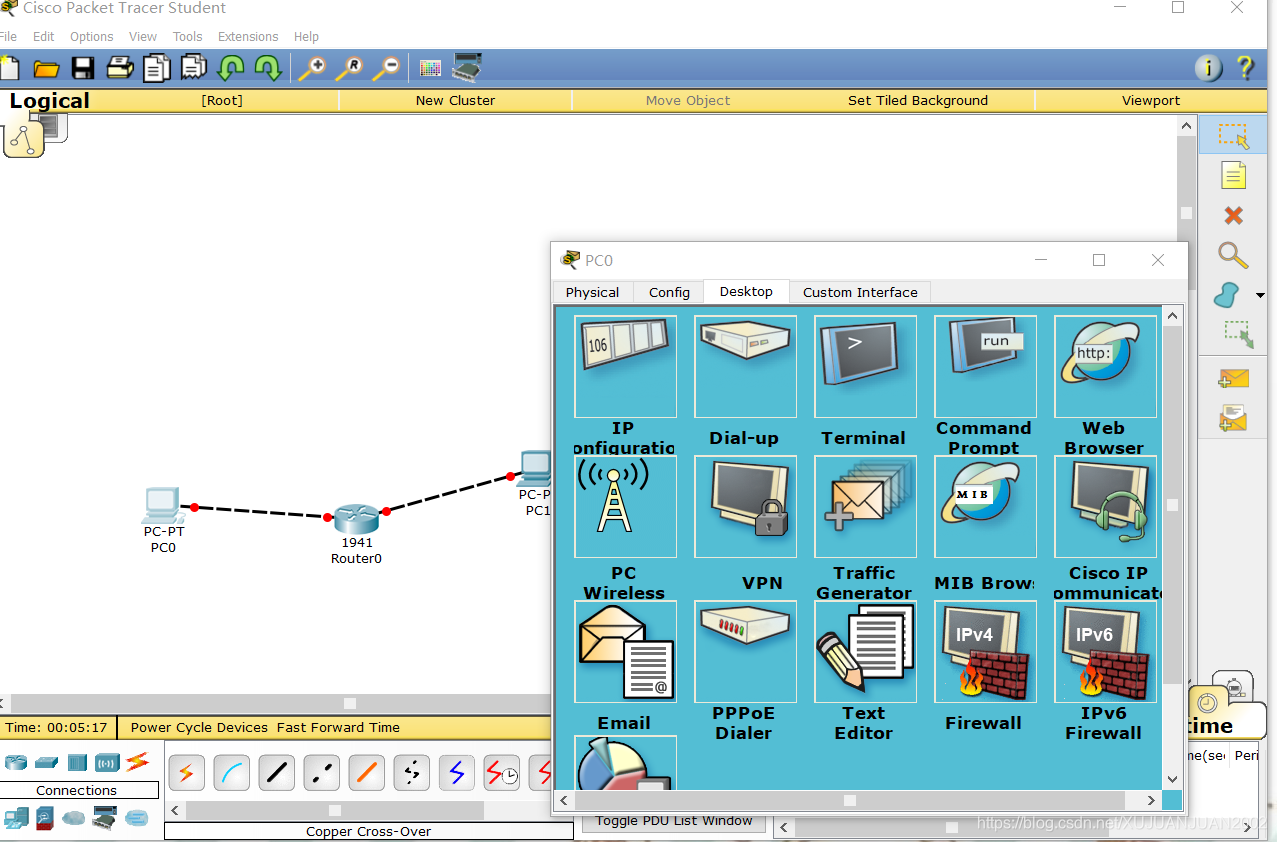

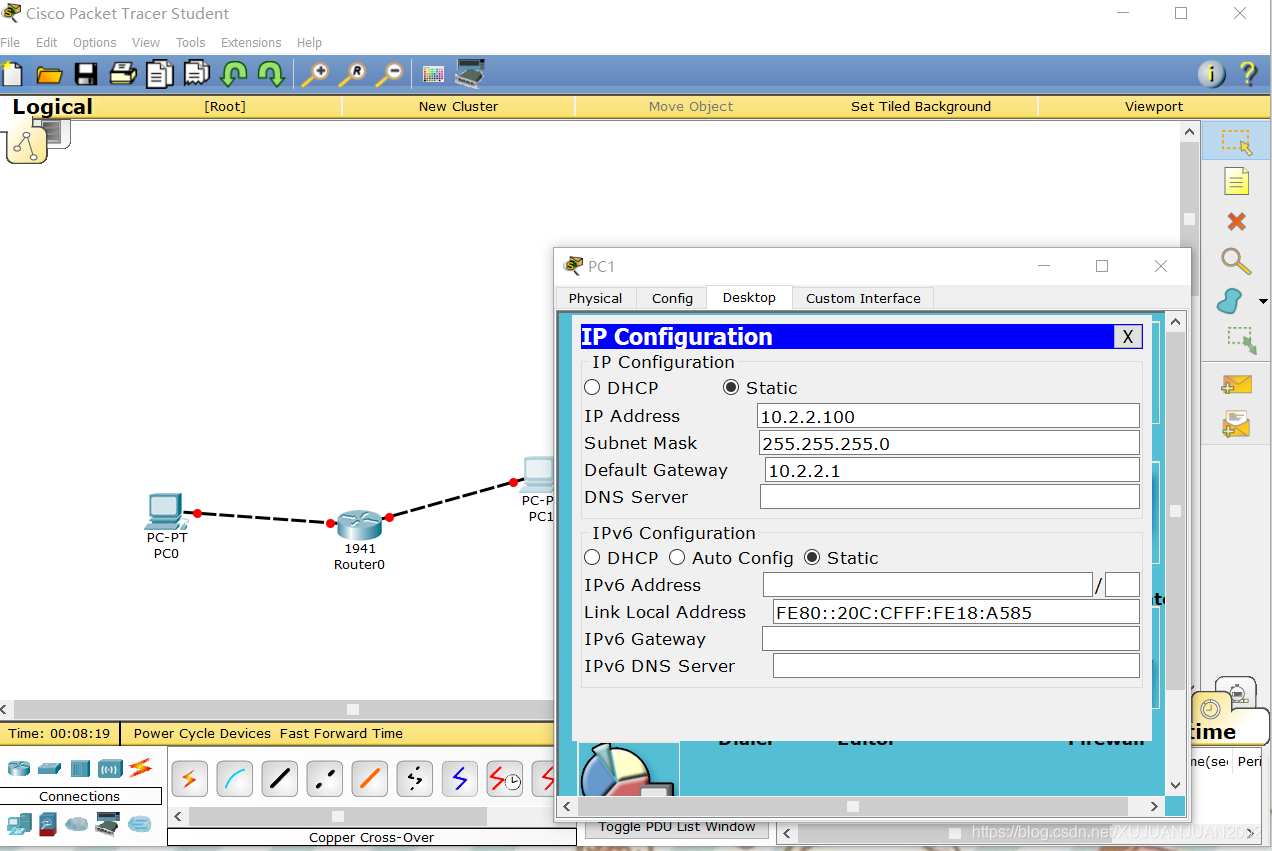

点击两个PC的Desktop选项配置两个不同IP地址

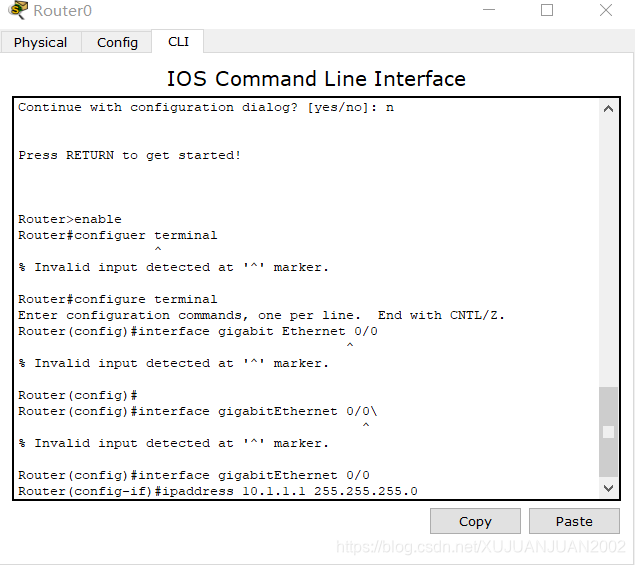

进入路由器选择no
enable命令进入用户特权模式
输入configure terminal命令进入全局模式
输入一个PC的IP地址

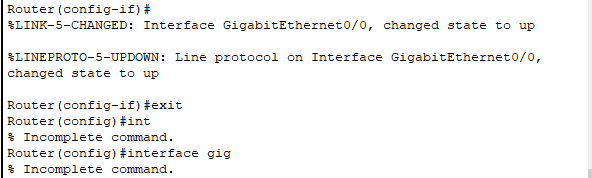

注意:不熟练的同学一定要仔细核对相应命令确保输入准确，不然会和我一样报错

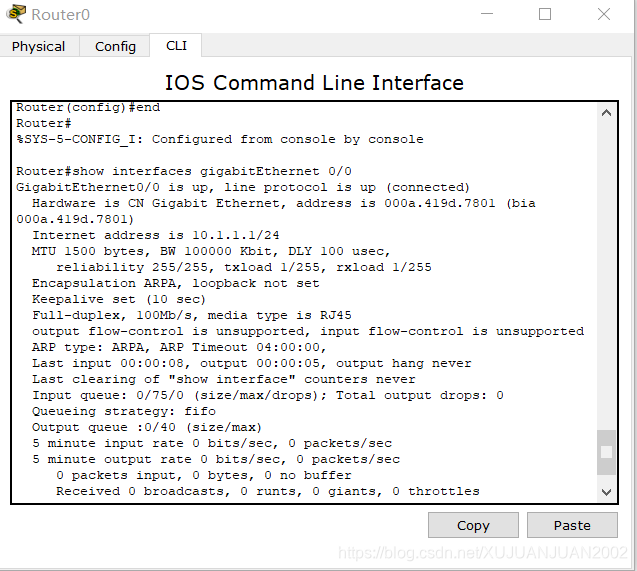

路由器的接默认情况是关闭的用exit将其打开，输入第二个连接的PC的IP地址 end命令结束![在这里插入图片描述](https://img-blog.csdnimg.cn/20201111182815684.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hVSlVBTkpVQU4yMDAy,size_16,color_FFFFFF,t_70#pic_cente输入完一个IP地址，路由器接口默认情况是关闭的，输入exit将其打开输入第二个IP地址在这里插入图片描述查看路由器吉比特以太网接口的MTU值为1500字节。

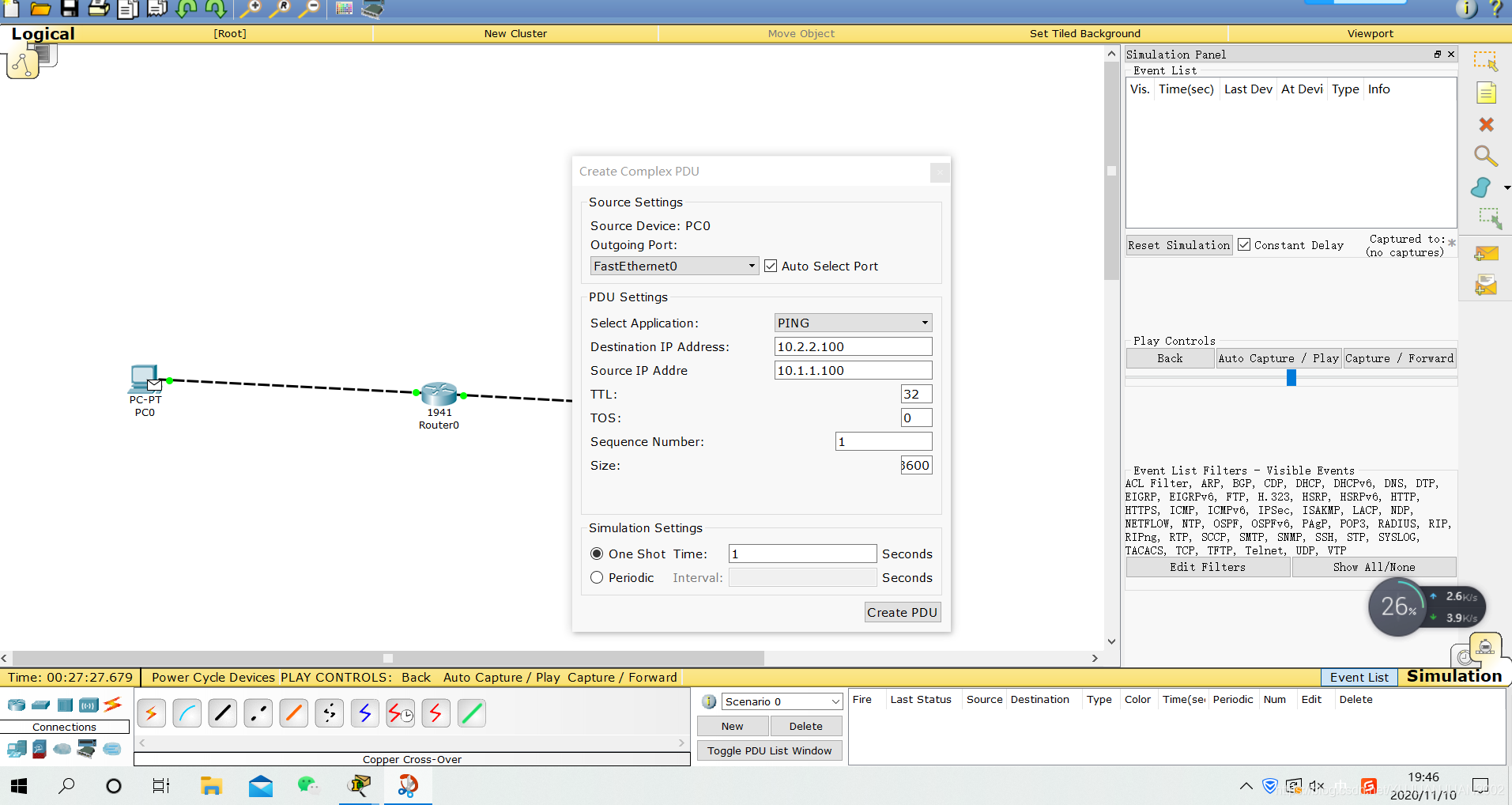

所以我们把Packet Tracer模拟器切换到Simulation模式，创建一个复杂的数据包。数据包大小为3600字节（大于MTU值）在这里插入图片描述
我们可以看到：IP数据包被分片为三个数据包

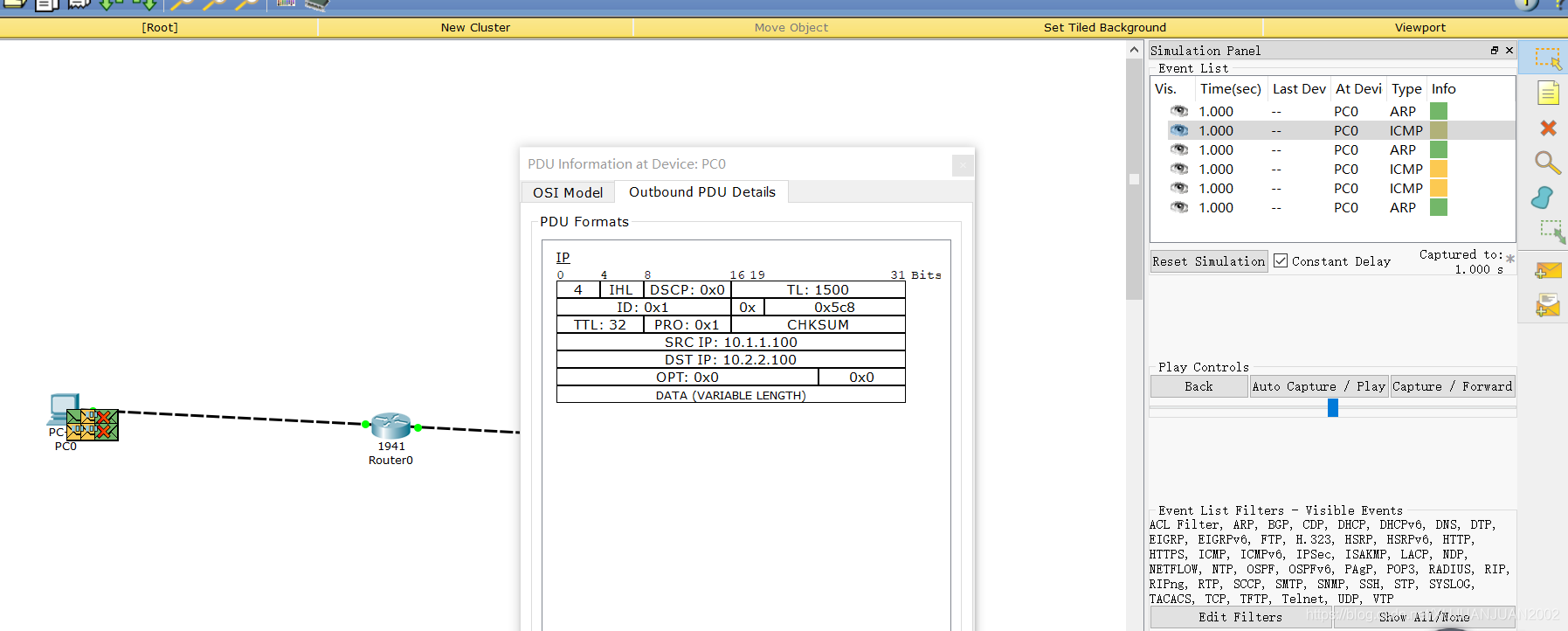

打开三个数据包（单击info下面的正方形图案）查看数据包分片标识

在这里插入图片描述

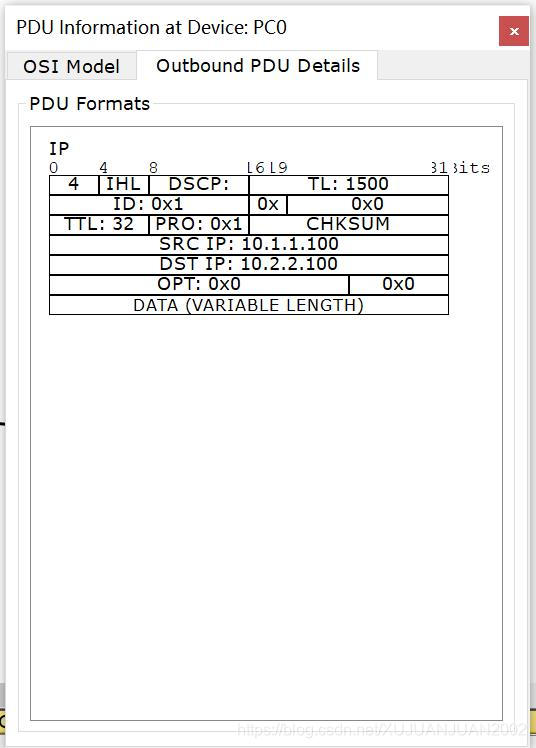

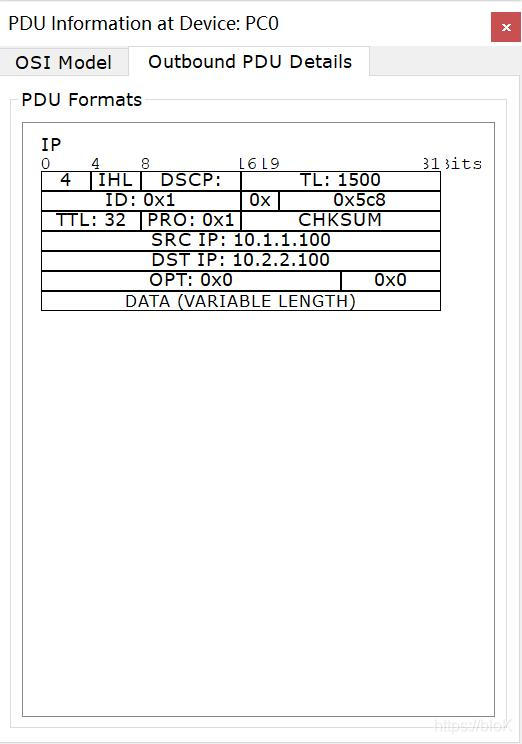

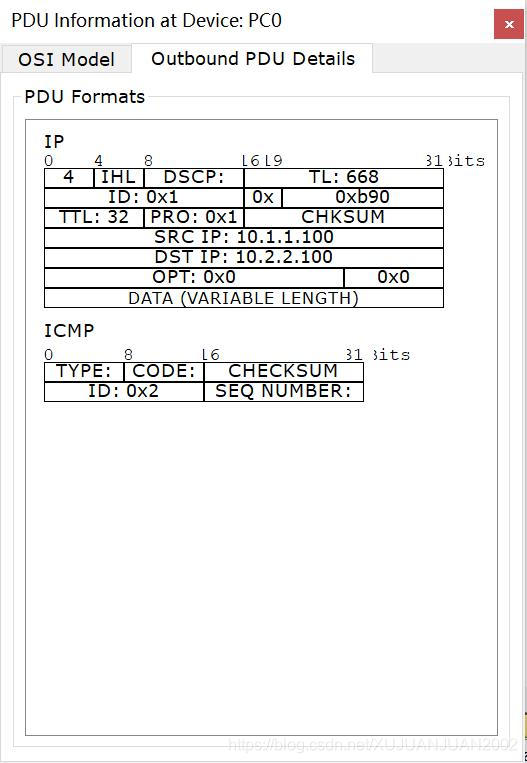

三个分片标识域均为0X1，说明他们是同一个数据包的分片，第一，二个分片标志域为0X1说明其后还有分片，第三个分片标志域为0X0说明他是最后一个分片，第一个分片偏移值为0X5c8,换为十进制为1480，总长度1500(其中20字节是首部)第二个分片偏移值为0Xb90,换为十进制是2960,总长度668，第三个分片偏移值0X0，总长度1500。
