VLAN实验

最新推荐文章于 2025-05-22 19:22:56 发布
最新推荐文章于 2025-05-22 19:22:56 发布
阅读量206 收藏
点赞数 2
文章标签： 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/XRJ040618xrj/article/details/139446850
版权

一

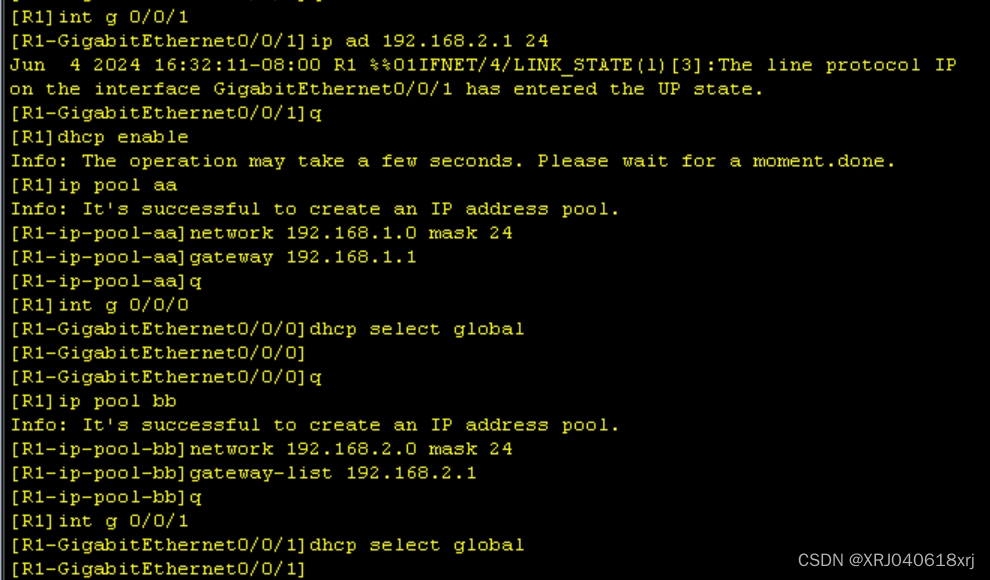

一.路由器配置DHCP协议

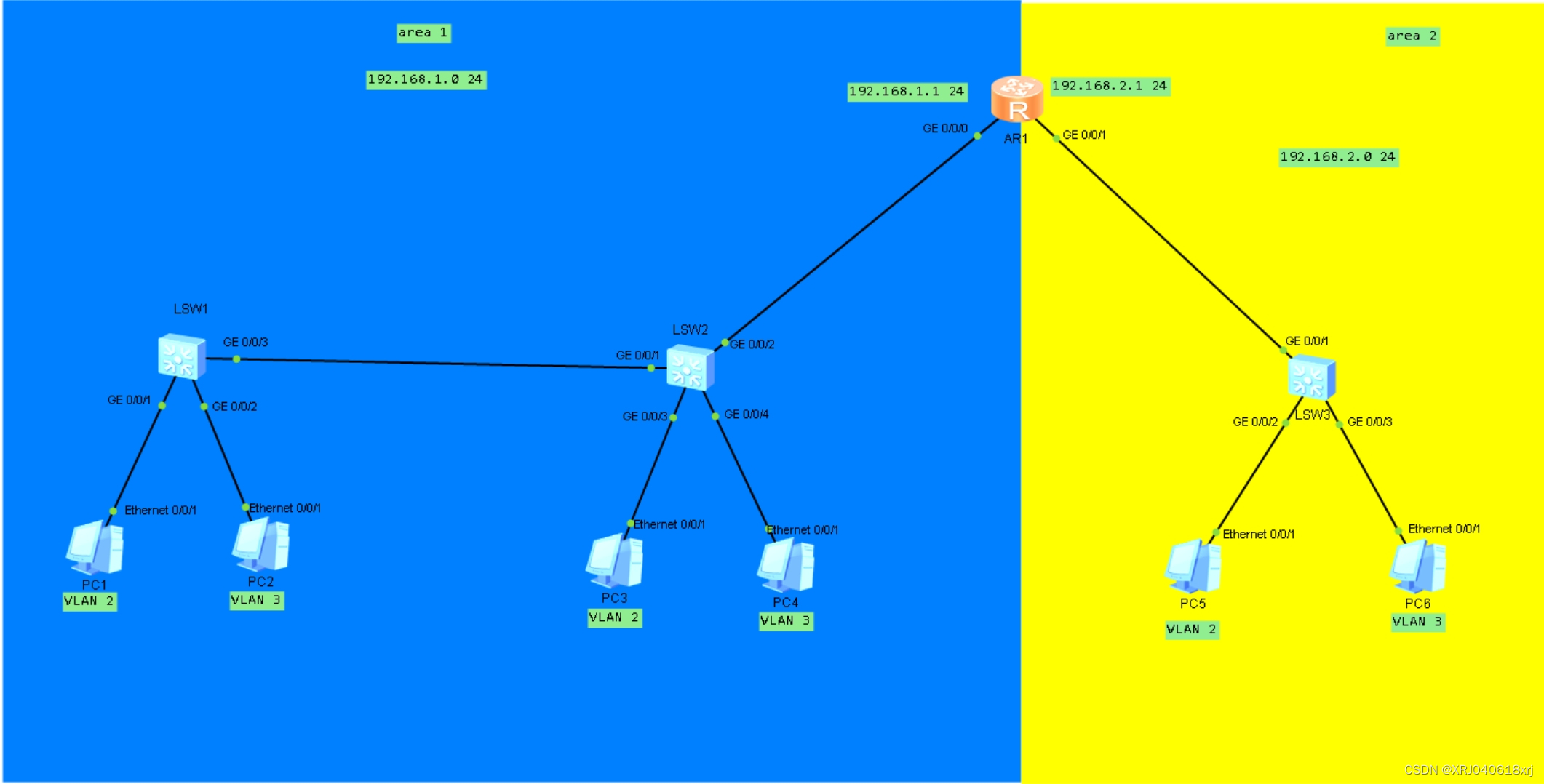

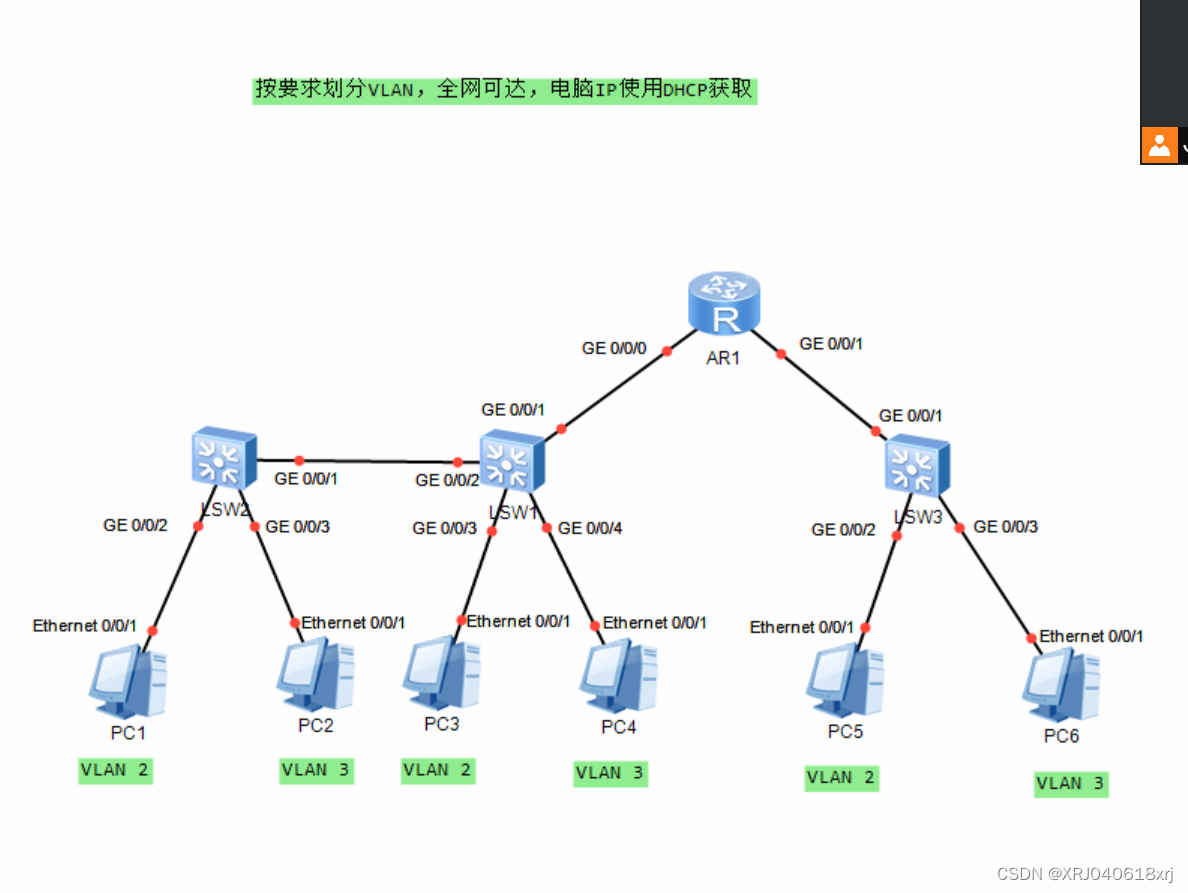

     路由器左边为area1使用网段192.168.1.0 24

     路由器右边为area2使用网段192.168.2.0 24

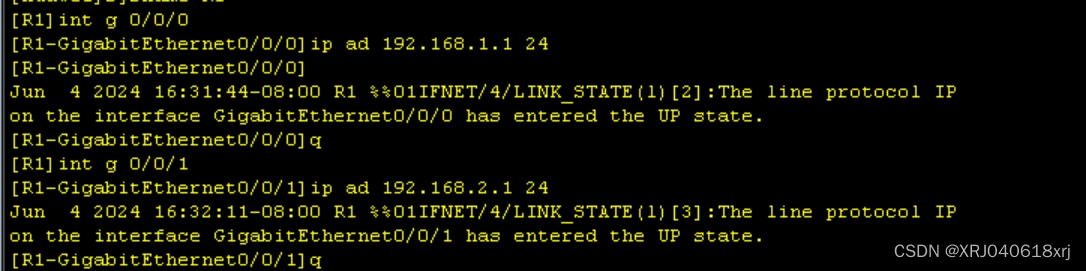

     GE0/0/0口的IP地址为192.168.1.1 24

     GE0/0/1口的IP地址为192.168.2.1 24

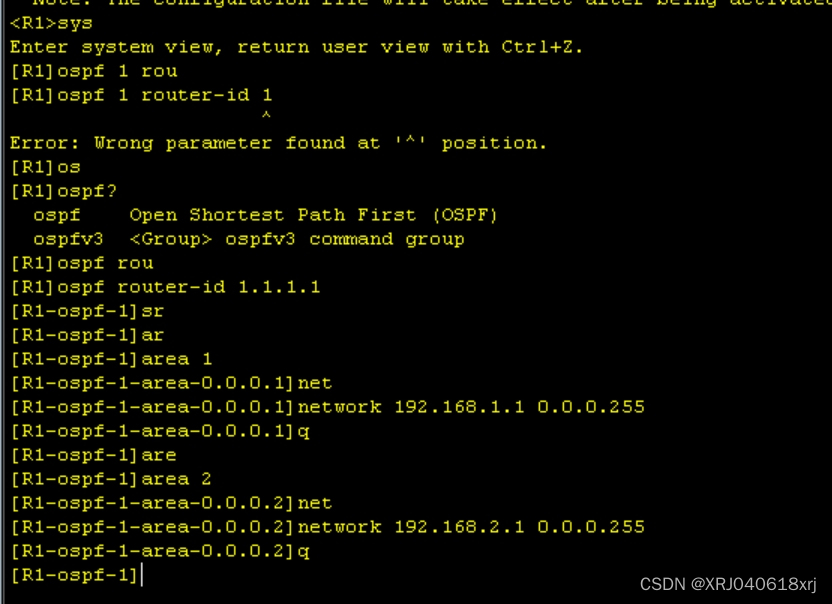

二.配置OSPF

     规定路由器左边的区域为area 1,右边的区域为area 2



三.配置VLAN

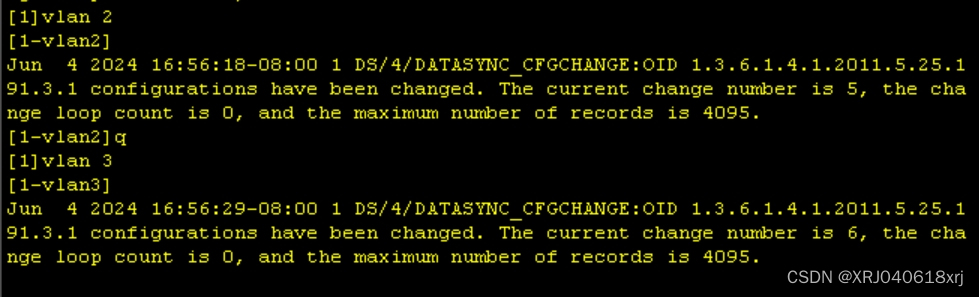

     1.创建VLAN(以交换机1为例)

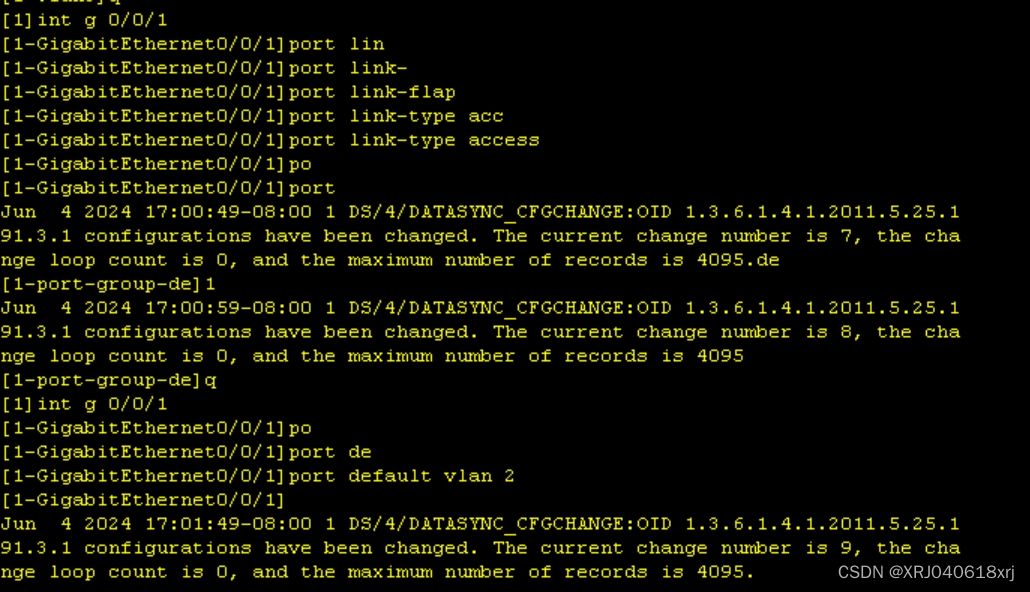

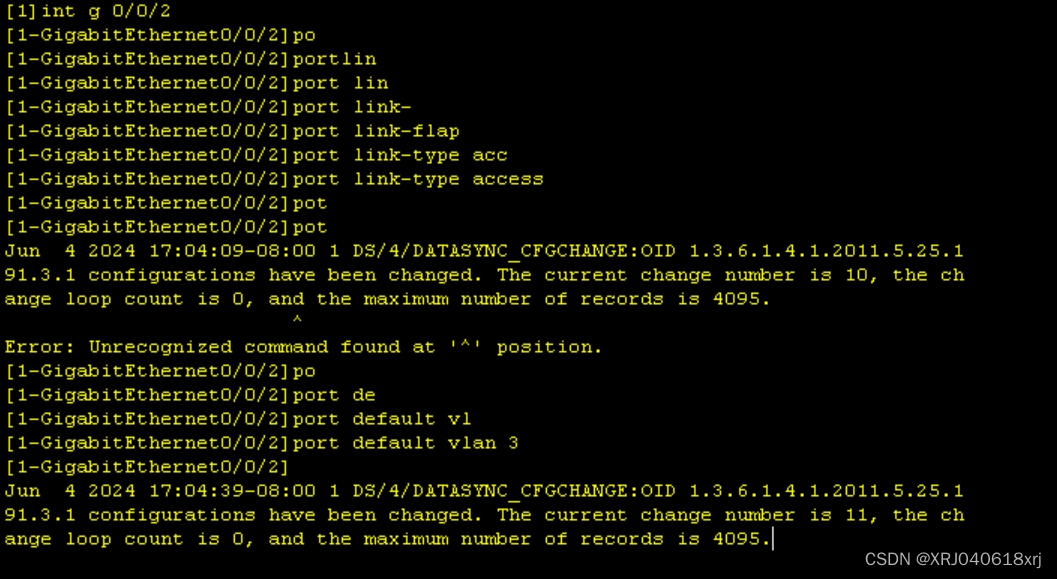

     2.配置access(以交换机1的0/0/1和`0/0/2接口为例)

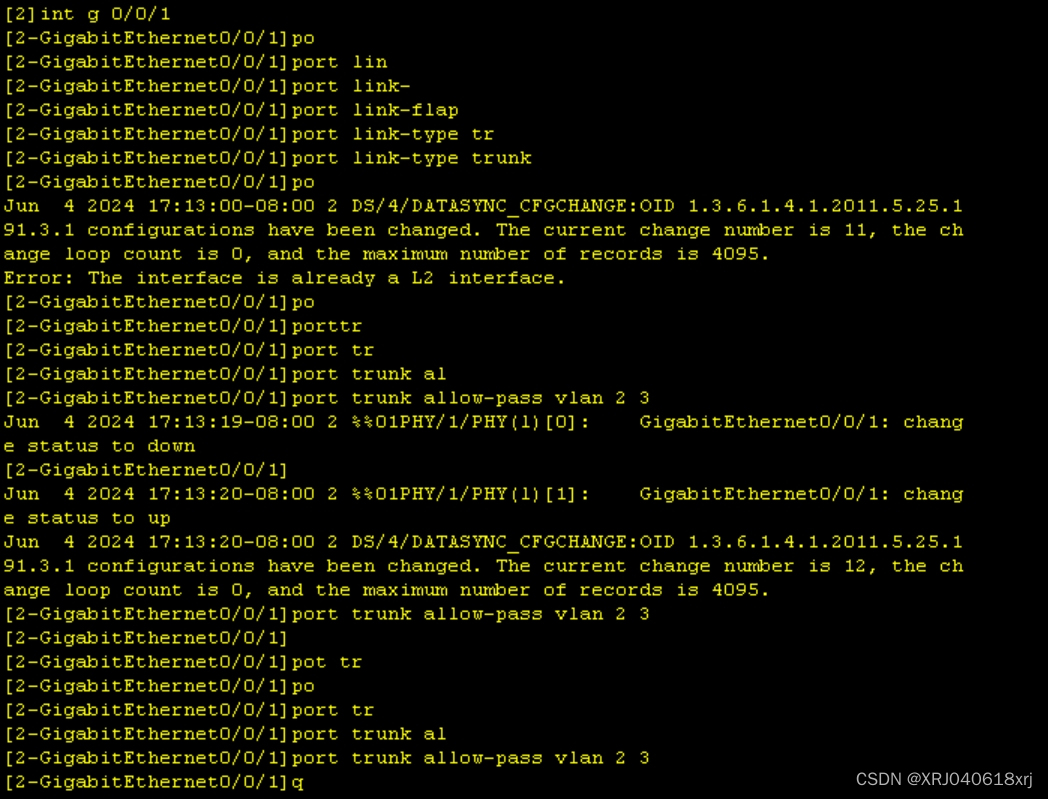

     3.配置trunk干道

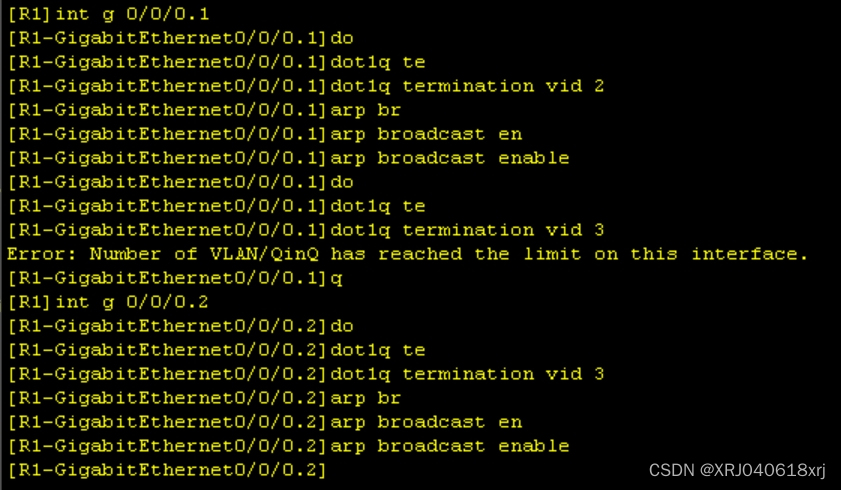

     4.VLAN间路由
