「Echarts 实践」Echarts 柱状图点击事件的实现方法【超实用方案 建议点赞收藏】

在前端开发过程中，柱状图举例应用突出：例如点击柱形区域时，完成相关操作或跳转至指定界面。尽管Echarts提供了丰富的事件监听机制，但在实现过程中，不同场景对点击调用的需求不完全相同。
本文将详细介绍如何实现柱状图点击事件，并提供实现整条柱形区域点击的方法。

---

一、需求

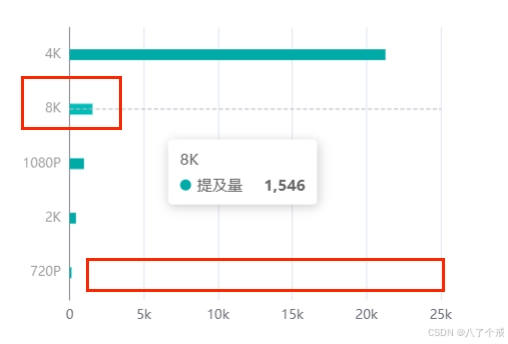

领导：这个图表上的点击事件不好操作，特别是在柱状图上点击时，我无法点中！
我：改！像这样在空白处有图例显示时就能点中可以吧？
领导：棒！你小子，前途无量！就这么改

具体实现请移步至【实现二】

实现一、简单点击事件

如果只需要实现点击柱状图中有数据的部分，可以通过 myChart.on监听事件：

myChart.on('click', function (params) {
    console.log(params);
});

这个方法将返回所点击柱状区域对应的数据，例如点击一条柱形，params 属性中将包含其对应的值（value）和名称（name）。

如果需要将柱形值上添加更多属性，可以在 series 的数据实例中使用对象进行定义：

seriesData: [
    { value: 1, id: 'ID_1' },
    { value: 2, id: 'ID_2' },
    // ...
]

将以上数据添加到Echarts柱状图后，在点击事件中，params 属性中同样可获取到自定义的数据，如下手动打印ID：

myChart.on('click', function (params) {
    console.log(params.data.id); // 输出点击柱状区域对应的ID
});

然而，该方法存在一个问题：点击仅限于有值的柱状部分，而对于柱状空白区域，点击无效。

---

实现二、实现整条柱形区域点击

前置讲解

1. ZRender

在 ECharts 中，点击空白区域（即未绑定数据的区域）默认并不会触发 click 事件，但是 ECharts 使用 ZRender 作为其渲染引擎，提供了对整个画布进行事件监听的能力。你可以通过监听底层的渲染引擎（ZRender）的 click 事件来捕获整个画布上的点击事件，包括空白区域。

也就是说，可以通过 myChart.getZr() 返回 ZRender 实例，然后监听它上面的 click 事件，通过这种方式，就可以捕获到整个图表区域内的所有点击事件，无论是否在数据或图形上点击。

myChart.getZr().on('click', params => {
	console.log(params)
}

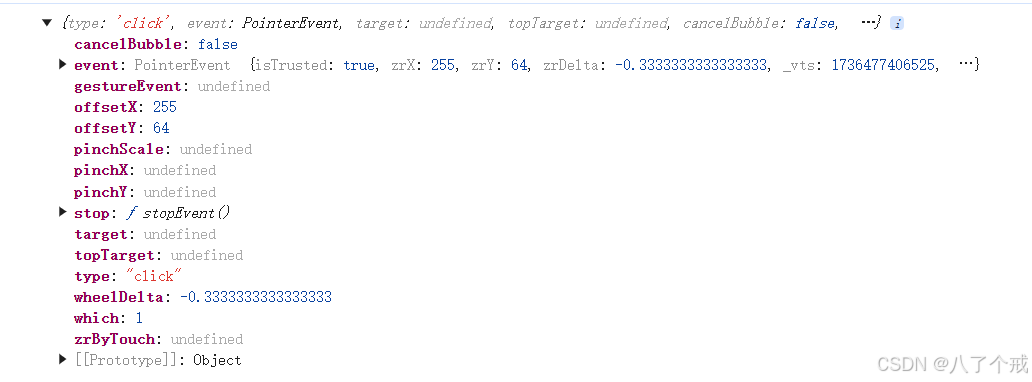

myChart.getZr() 打印一下里面的参数：

这里面有用的参数就是 offsetX 和 offsetY，这两个是当前鼠标位置相对整个Echart 边框的水平和垂直方向上的偏移量。
根据这两个参数，我们就可以确定了鼠标当前的位置，然后在鼠标所有位置的垂直线上，肯定相交了一条数据，这条数据的 x 轴就可以拿到了，然后通过这个 x 轴的关系找到折线上的真实数据

2. containPixel

这里用到一个 api：containPixel

在官方文档上有说明：判断给定的点是否在指定的坐标系或者系列上。

containPixel 是 ECharts 提供的一个方法，用于判断一个像素点是否在某个组件（如图表网格、坐标系等）内。这对于实现图表的交互功能非常重要，尤其是在需要判断鼠标点击、拖动等行为是否发生在特定区域时。

3. convertFromPixel

这里还有一个关键的api：convertFromPixel

在官方文档上有说明：转换像素坐标值到逻辑坐标系上的点。

也就是说，虽然当前点击位置没有折线经过，但我们也可以通过前面点击获取的偏移值 offsetX 和 offsetY 计算出当前点在坐标轴上的真实x、y值，这个x值就是我们要的，通过这个x值我可以遍历y轴对应的 series 中的值，找到y值value。

功能实现

如果需要实现整条柱状区域的点击，不限于柱状中有值的部分，可以使用 getZr()注册全屏点击事件：

myChart.getZr().on('click', params => {
    const pointInPixel = [params.offsetX, params.offsetY];
    const pointInGrid = myChart.containPixel('grid', [params.offsetX, params.offsetY]);
    // 判断点击位置是否在柱状图内
	if (pointInGrid) {
          // 转换点击的像素点为数据索引
          const coord = myChart.convertFromPixel({ seriesIndex: 0 }, [params.offsetX, params.offsetY]);
          if (coord && coord[1] !== undefined) {
          	// 获取 Y 轴的索引
            const dataIndex = Math.round(coord[1]);
            console.log(dataIndex);
            // 拿到了dataIndex ，就可以直接从数据中获取需要的内容了
            // 下面只是简单举个例子【👇 添加ID支持】，至此，就需要根据自己的业务逻辑来开发啦
        }
});

示例：添加ID支持

如需要通过点击位置获取柱状数据对应的ID，可以通过 series 数据配置，配合按照对应索引获取：

seriesData: [
    { value: 1, id: 'ID_1' },
    { value: 2, id: 'ID_2' },
    // ...
]

myChart.getZr().on('click', params => {
    let pointInPixel = [params.offsetX, params.offsetY];
    const pointInGrid = myChart.containPixel('grid', [params.offsetX, params.offsetY]);
	if (pointInGrid) {
          const coord = myChart.convertFromPixel({ seriesIndex: 0 }, [params.offsetX, params.offsetY]);
          if (coord && coord[1] !== undefined) {
            const dataIndex = Math.round(coord[1]);
	        const id = seriesData[dataIndex ]?.id;
	        console.log(id); // 输出点击的柱状对应ID
        }
});

进阶扩展

如需要扩展功能，如操作与柱状区域相关的其他元素，可配合使用屏幕坐标和图位转换，实现更维度操作：

myChart.getZr().on('click', params => {
    const pointInPixel = [params.offsetX, params.offsetY];
    const pointInGrid = myChart.containPixel('grid', [params.offsetX, params.offsetY]);
	if (pointInGrid) {
        let [xIndex, yIndex] = myChart.convertFromPixel({ seriesIndex: 0 }, [params.offsetX, params.offsetY]);
        console.log(`xIndex: ${xIndex}, yIndex: ${yIndex}`);
        // 基于事件调用实现进阶操作
    }
});

---

总结

通过Echarts提供的事件监听机制，我们可以实现点击柱状图中指定值的事件，也可以通过全屏监听实现整条柱状区域的监听，同时尽可能扩展事件功能，并为下步功能实现打下基础。
