卷积、互相关、自相关

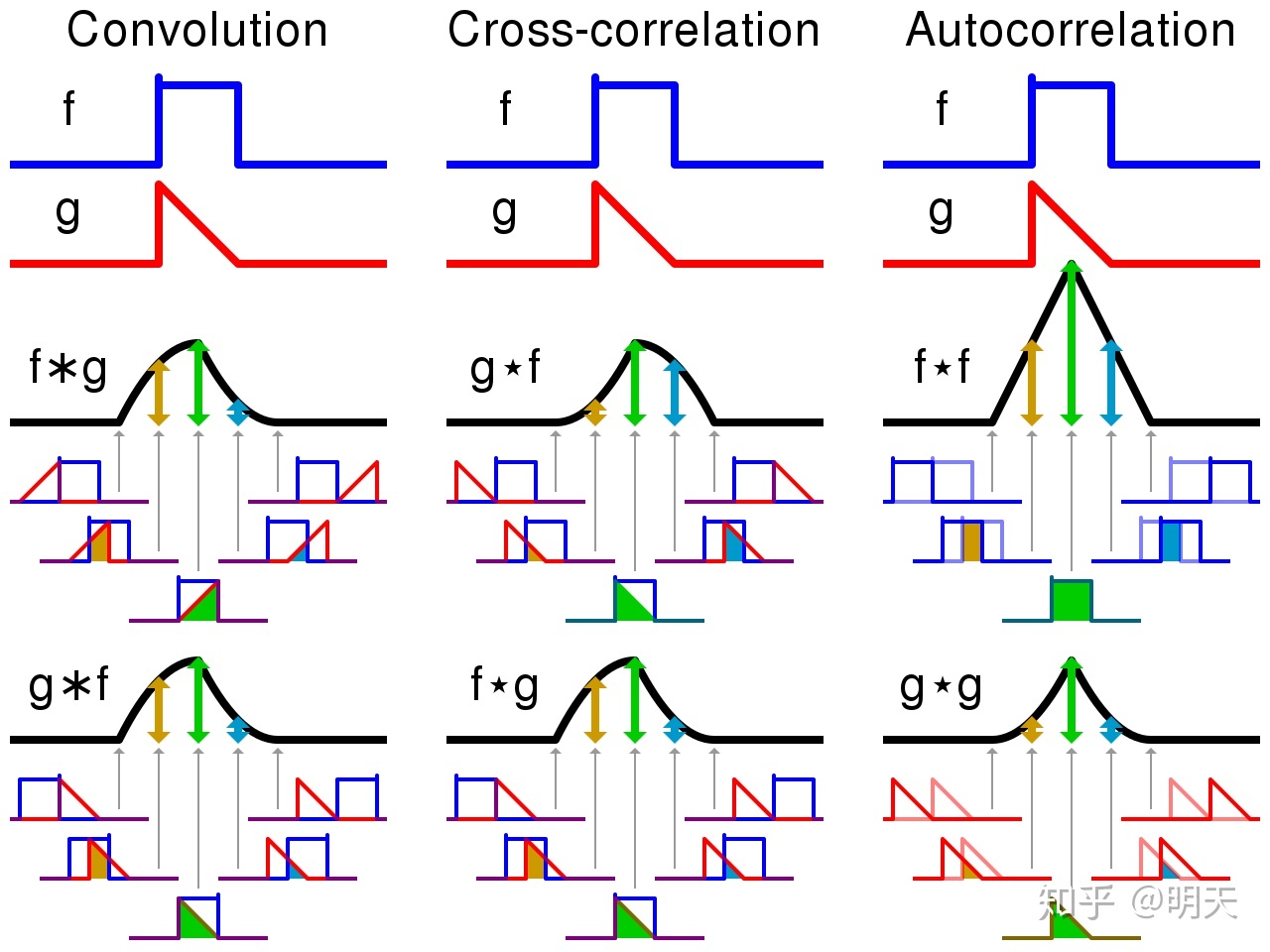

一图弄懂卷积、互相关、自相关

图源知乎链接卷积、互相关与自相关]

互相关函数的频域计算

$$P(\omega )=F_1^{\ast }(\omega )F_2(\omega )$$

• 互相关函数不是对称的，xcorr(x1,x2) != xcorr(x2,x1)，而卷积计算是相等的，因此频域计算要注意看谁取共轭，简单记住哪个信号做参考就哪个信号取共轭，matlab的xcorr是第二个信号做参考

摘自互相关函数的频域计算

下午

ZYNQ学习笔记

GPIO之MIO控制LED实验

笔记原自正点原子手把手教你学ZYNQ之嵌入式SDK开发-基于领航者V2/启明星V2【第二期】

1. GPIO是一个外设，用来对器件的引脚作观测（input）以及控制（output）
2. MIO（Multiuse IO），将来自PS外设和静态存储器接口的访问多路复用到PS的引脚上
3. GPIO可以独立且动态地编程，作为输入/输出以及中断模式

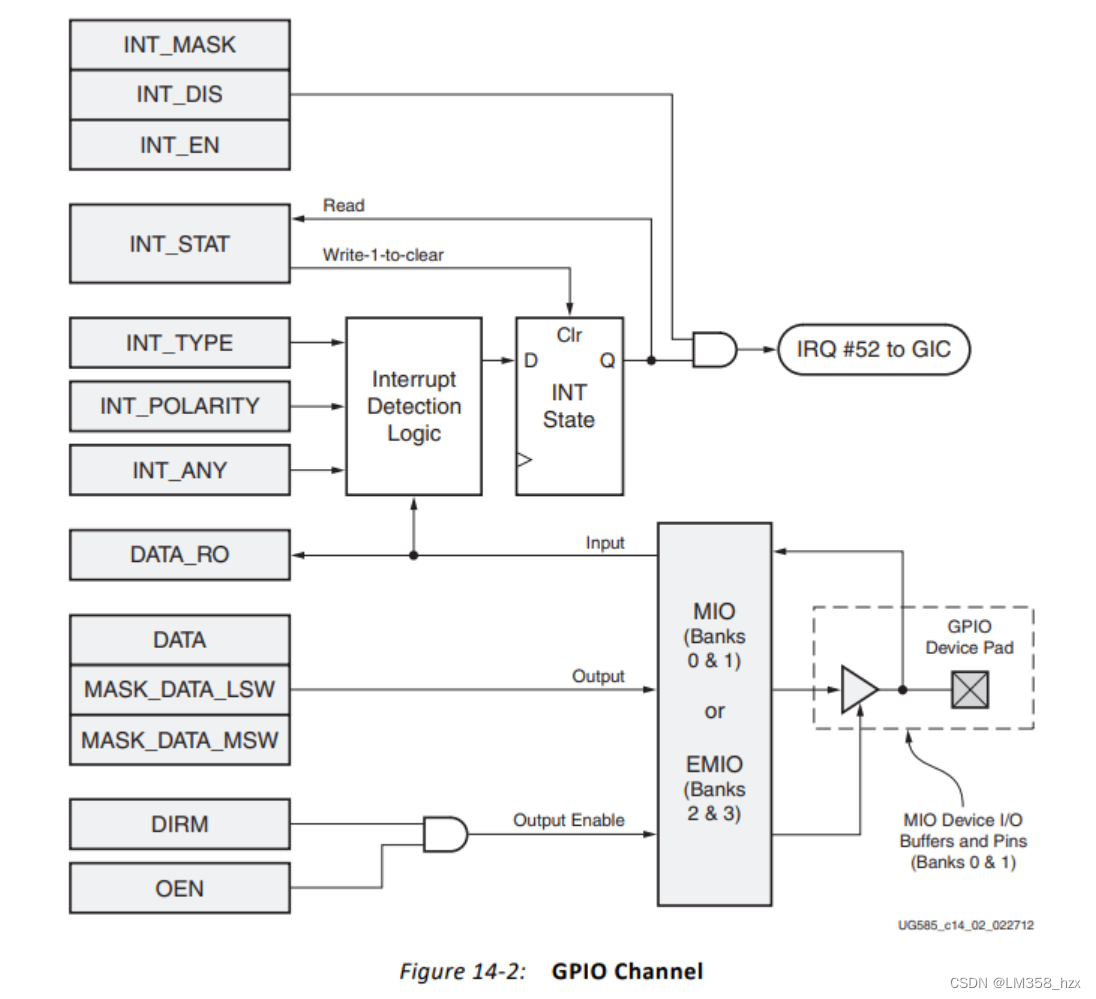

4. GPIO被分成了4个Bank，Bank0和Bank1通过MIO连接到PS的引脚，Bank2和Bank3通过EMIO连接到PL
5. 软件通过一组存储映射的寄存器来控制GPIO
6. 寄存器组

• DATA_RO：用来反映器件引脚的状态
• DATA：在GPIO被配置成输出的时候，该寄存器可以控制输出的数值
• MASK_DATA_LSW：用于屏蔽DATA的低16位
• MASK_DATA_MSW：用于屏蔽DATA的高16位
• DIRM：（Direction Mode）用于控制I/O引脚是作为输入还是输出。0：关闭输出驱动；1：使能输出驱动
• OEN：（Output Enable） 当I/O被配置成输出时，该寄存器用于打开/关闭输出使能。0：关闭输出使能；1：打开输出使能

7. MIO[8:7]：在系统复位过程中作为VMODE引脚（作为输入），用于配置MIO Bank的电压，复位结束后，只能作为输出信号

GPIO之EMIO控制LED实验

1. 什么是EMIO？

• EMIO是PS和PL之间的一个接口
• EMIO是扩展的MIO，当PS的引脚不够用时，可以通过EMIO来进行扩展，从而使用PL的引脚

2. 如何使用MIO的输入？

O，当PS的引脚不够用时，可以通过EMIO来进行扩展，从而使用PL的引脚

2. 如何使用MIO的输入？

• 配置成输入
