静态综合实验

最新推荐文章于 2025-04-29 20:56:54 发布

WyzDream

最新推荐文章于 2025-04-29 20:56:54 发布

阅读量124

点赞数

文章标签：路由器网络

本文链接：https://blog.youkuaiyun.com/WyzDream/article/details/112318336

版权

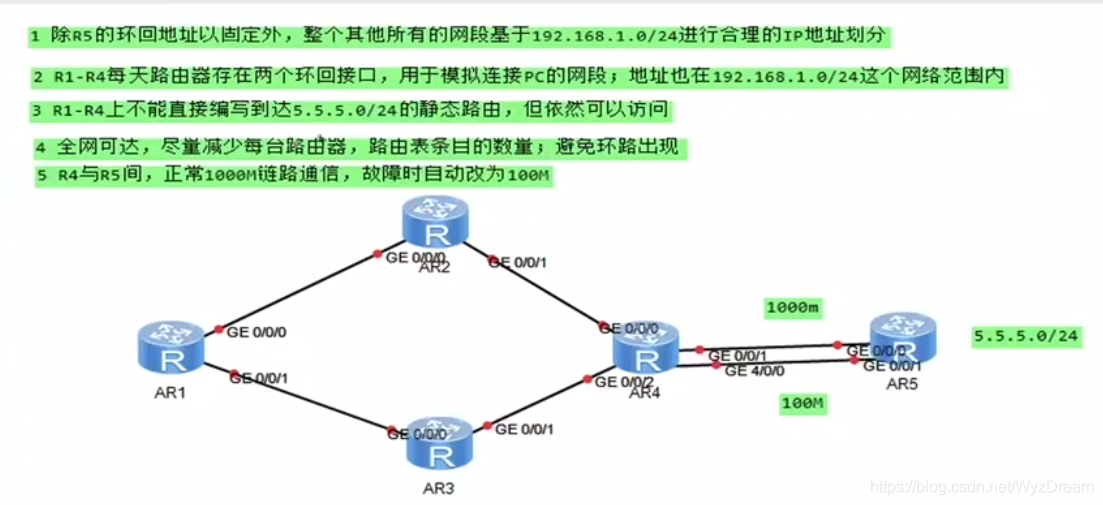

在这里插入图片描述

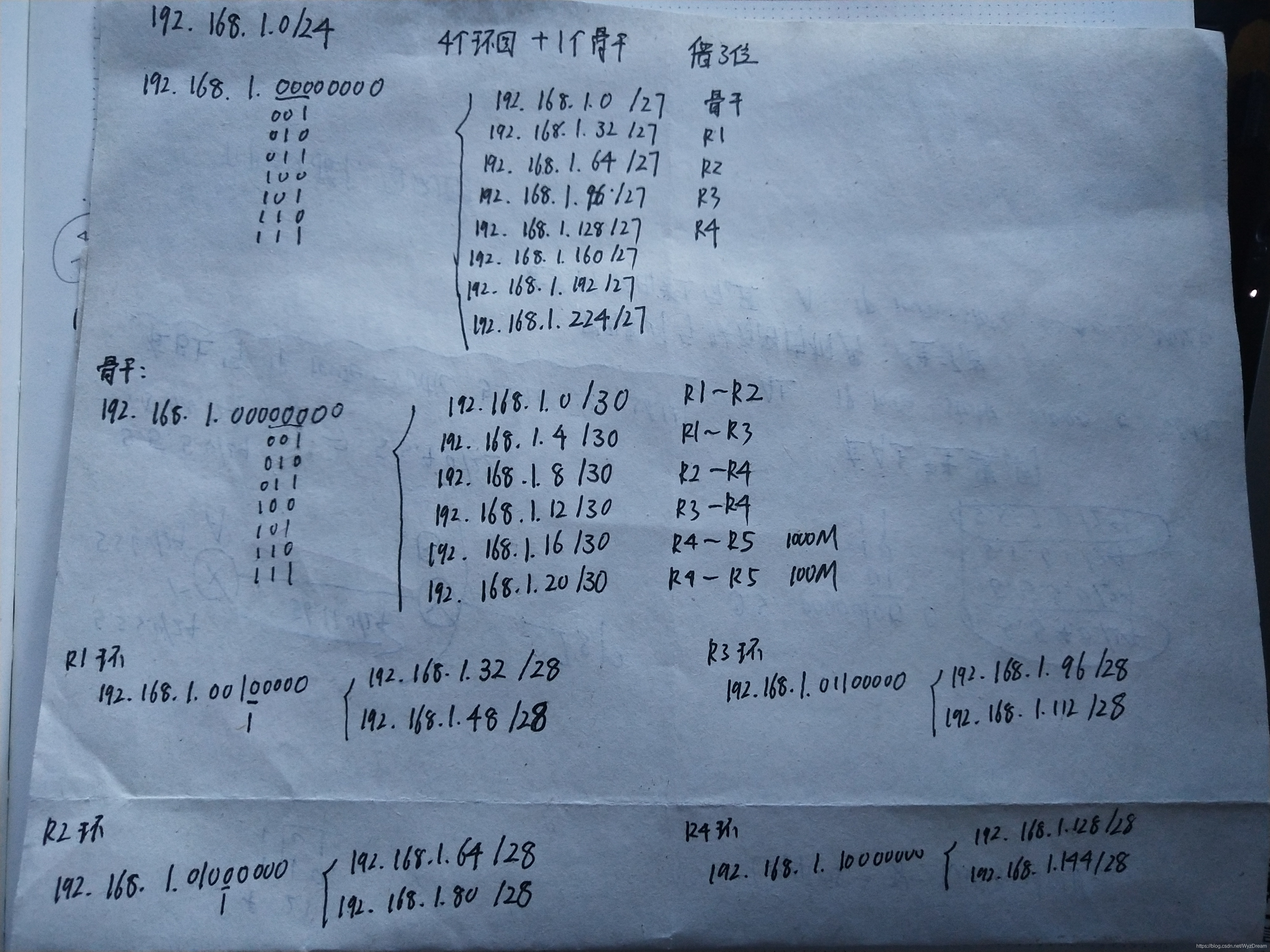

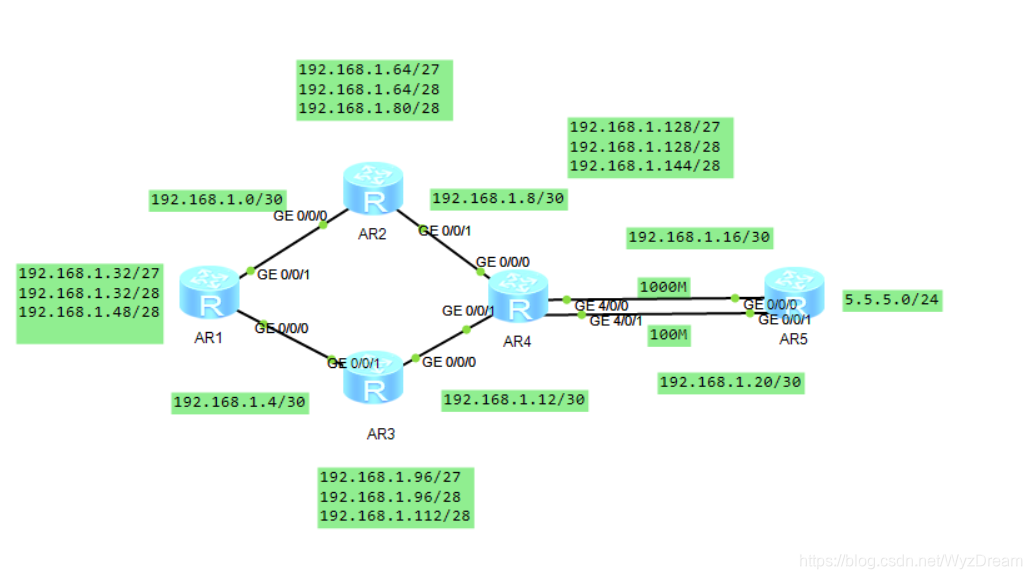

地址划分：

步骤：

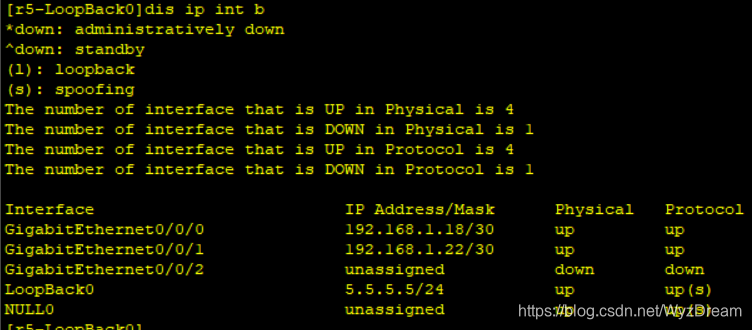

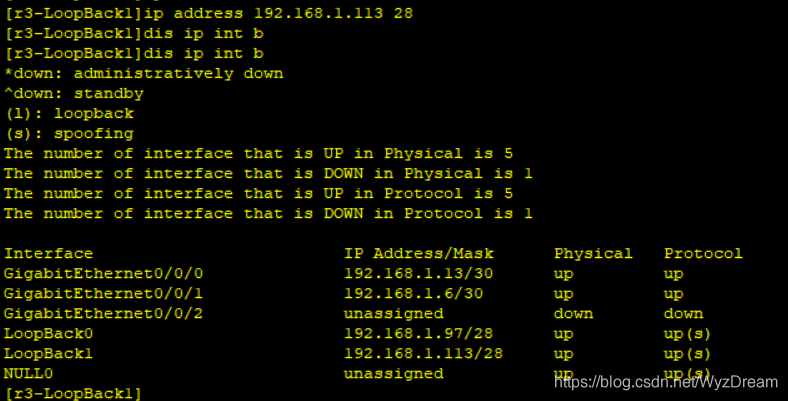

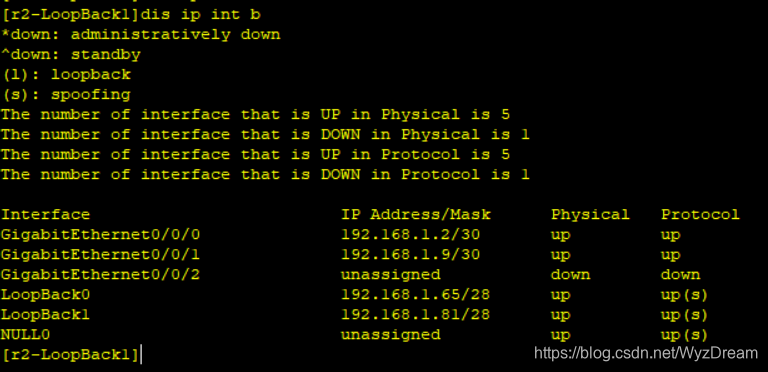

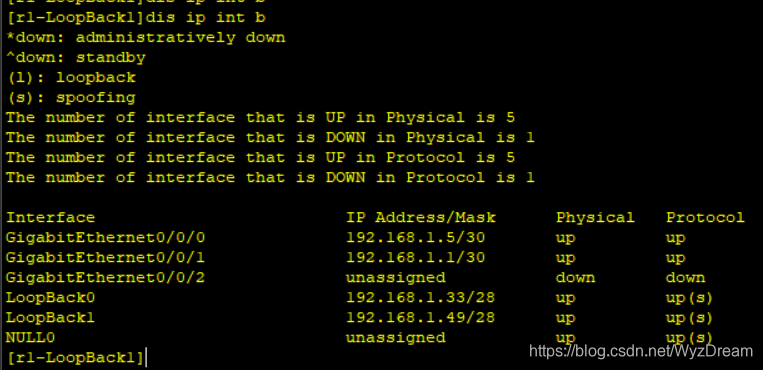

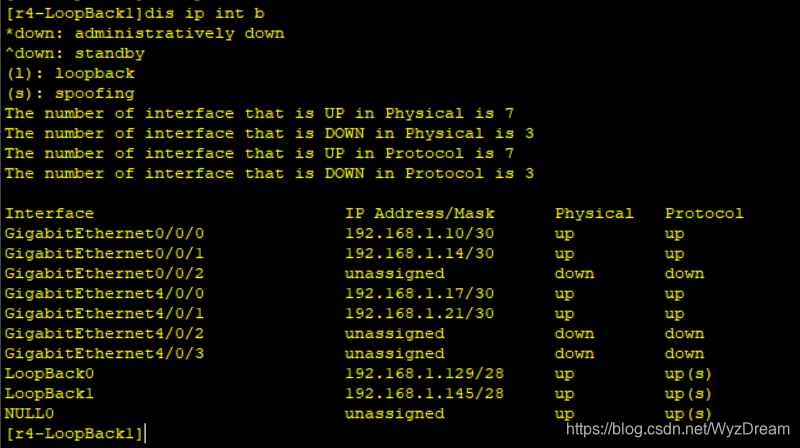

1.给路由器配置IP地址和环回

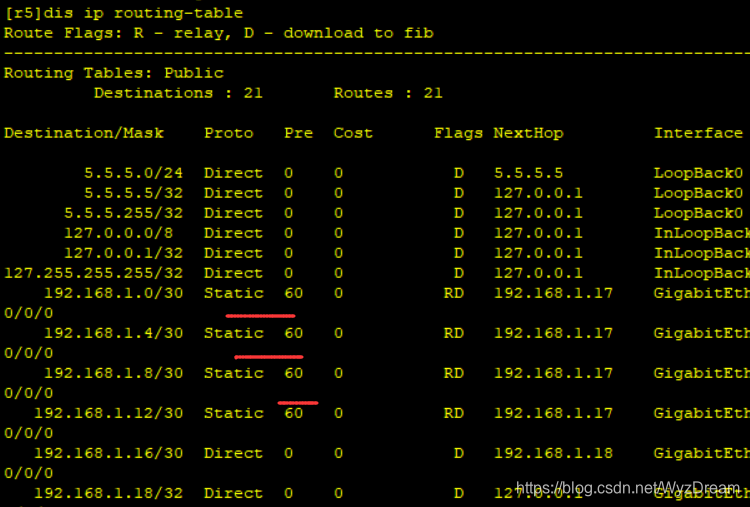

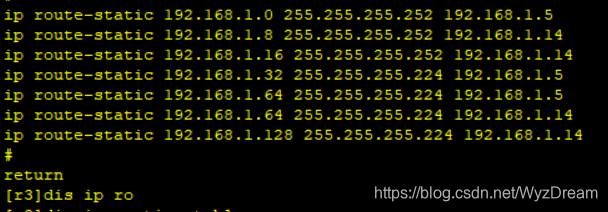

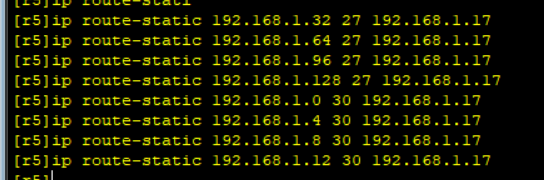

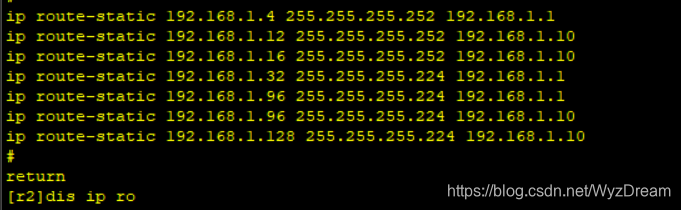

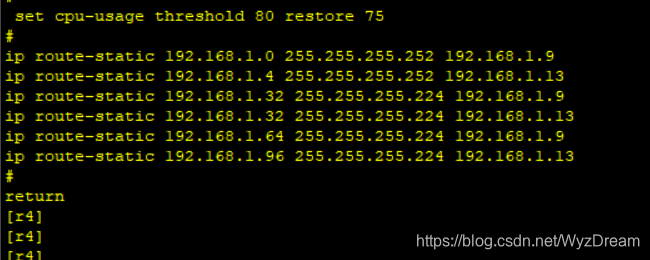

2.配置静态路由（先不管100M的链路）

3.增添刚才没写的路由

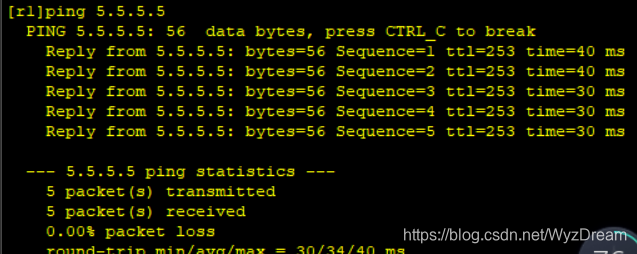

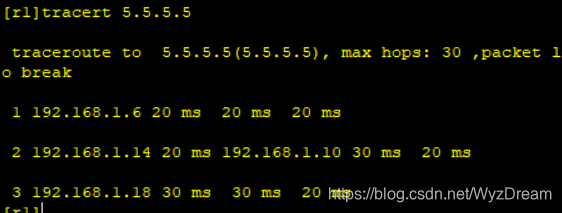

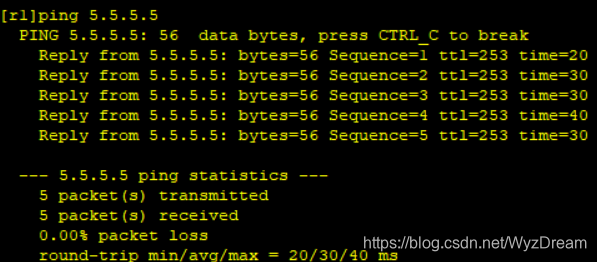

（1）内网要访问R5的环回，需要写缺省
[r4]ip route-static 0.0.0.0 0 192.168.1.18
[r3]ip route-static 0.0.0.0 0 192.168.1.14
[r2]ip route-static 0.0.0.0 0 192.168.1.10
[r1]ip route-static 0.0.0.0 0 192.168.1.2
[r1]ip route-static 0.0.0.0 0 192.168.1.6

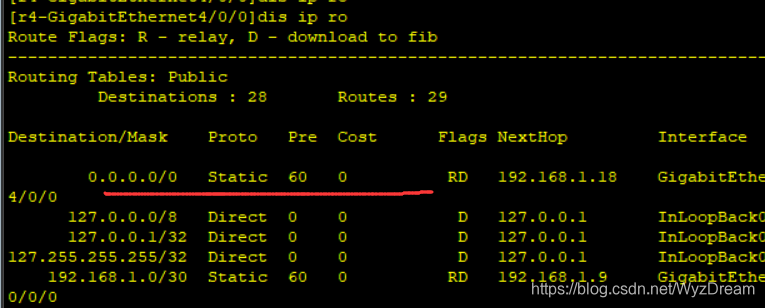

在这里插入图片描述

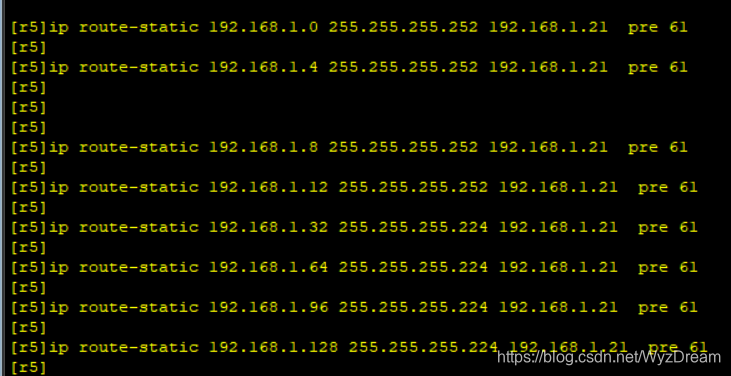

（2）192.168.1.20/30这条百兆路
由于在R1-R3上写的有缺省所以不用再写到这条路的静态

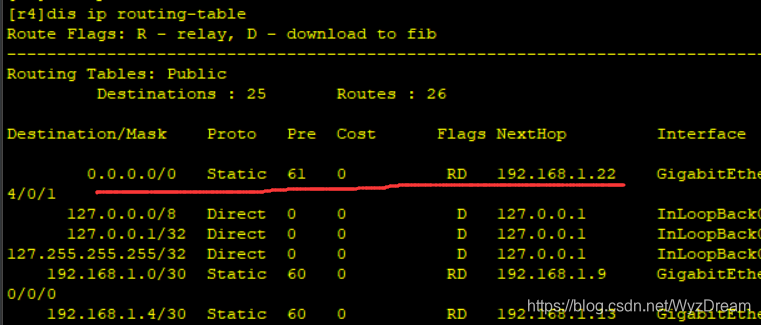

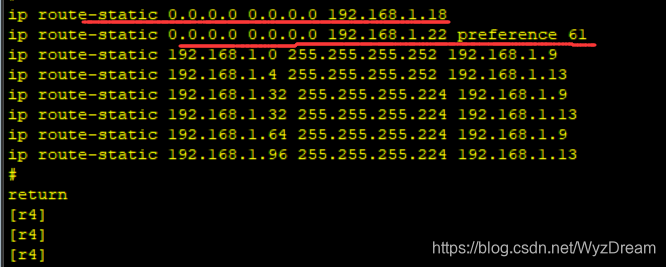

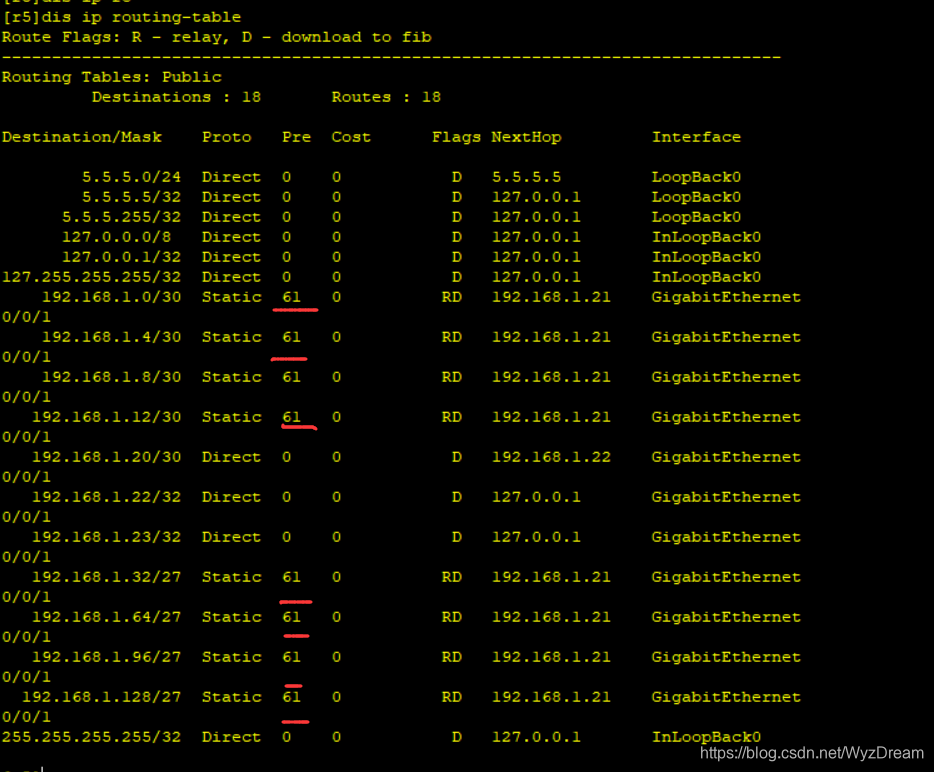

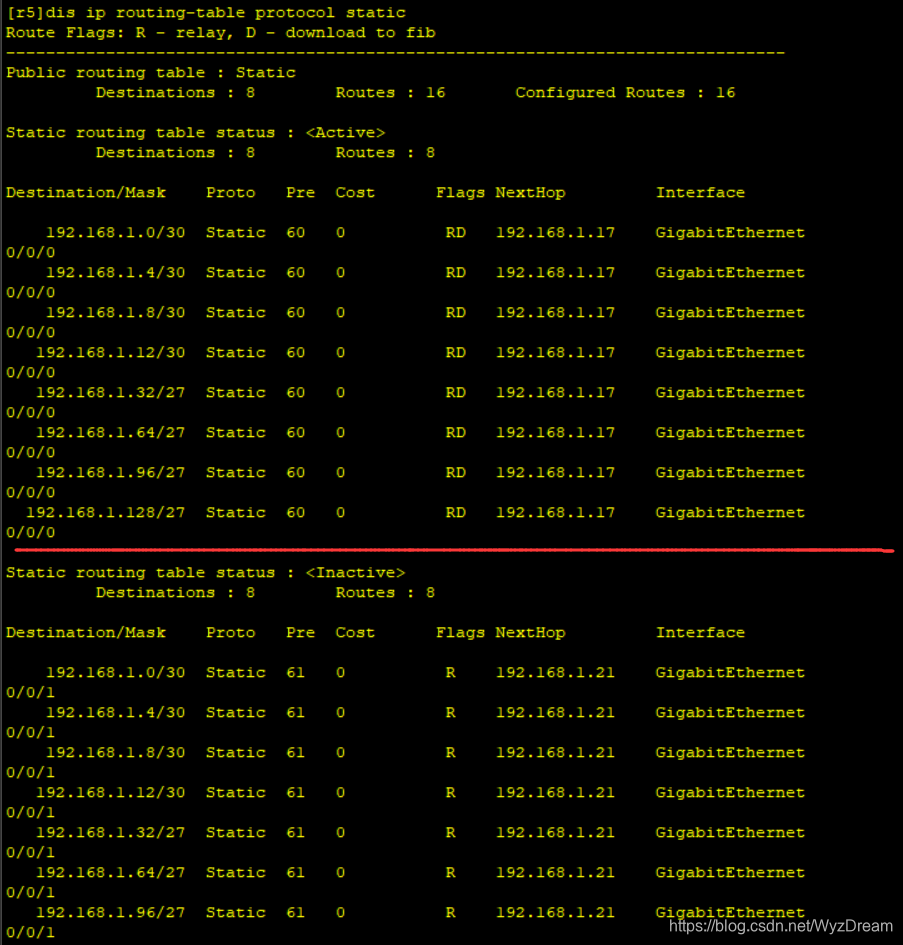

[r4]ip route-static 0.0.0.0 0 192.168.1.22 preference 61 做备份，改优先级，只用写一条

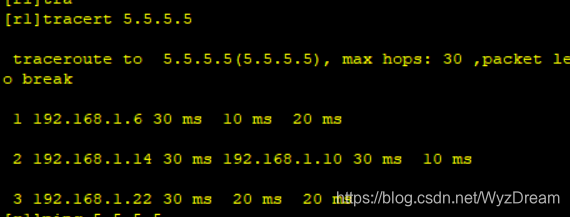

把R4上面链路关闭后，会走下面的路

在这里插入图片描述

当上面链路恢复正常后又会走上面

4.空接口防环
[r1]ip route-static 192.168.1.32 27 NULL 0
[r2]ip route-static 192.168.1.64 27 NULL 0
[r3]ip route-static 192.168.1.96 27 NULL 0
[r4]ip route-static 192.168.1.128 27 NULL 0
