Linux~文件系统之iscsi（磁盘共享）

一、ISCSI简介
认识iSCSI：

ISCSI（Internet Small Computer System Interface，Internet小型计算机系统接口)是一种由IBM公司研究开发的IP SAN技术，该技术是将现有SCSI接口与以太网络(Ethernet)技术结合，基于TCP/IP的协议连接iSCSI服务端（Target）和客户端(Initiator)，使得封装后的SCSI数据包可以在通用互联网传输，最终实现iSCSI服务端映射为一个存储空间（磁盘）提供给已连接认证后的客户端。

SCSI（Small Computer SystemInterface）是一种I/O技术，规范了一种并行的I/O总线和相关的协议，SCSI的数据传输是以块的方式进行的。 SCSI总线通过SCSI控制器来和硬盘之类的设备进行通信, SCSI控制器称为Target，访问的客户端应用称为Initiator。窄SCSI总线最多允许8个、宽SCSI总线最多允许16个不同的SCSI设备和它进行连接，每个SCSI设备都必须有自己唯一的SCSIID（设备的地址）

iSCSI实现
（1）iSCSI Target
　　即 iSCSI 目标，它是 iSCSI 网络的服务器组件，通常是一个存储设备，用于包含所需的数据并回应来自 iSCSI 启动器的请求。
（2）iSCSI Initiator
　　 iSCSI 启动器，从本质上说，iSCSI 启动器是一个客户端设备，用于将请求连接并启动到服务器（iSCSI 目标）。

工作过程
（1）Initiator发出请求后，会在本地的操作系统会生成了相应的SCSI命令和数据I/O请求，然后这些命令和请求被封装加密成IP信息包，通过以太网（TCP/IP）传输到Targer。
（2）当Targer接收到信息包时，将进行解密和解析，将SCSI命令和I/O请求分开。SCSI命令被发送到SCSI控制器，再传送到SCSI存储设备。
（3） 设备执行SCSI命令后的响应，经过Target封装成iSCSI响应PDU，再通过已连接的TCP/IP网络传送给Initiator。
（4） Initiator会从iSCSI响应PDU里解析出SCSI响应并传送给操作系统，操作系统再响应给应用程序。

二、配置磁盘共享
服务端

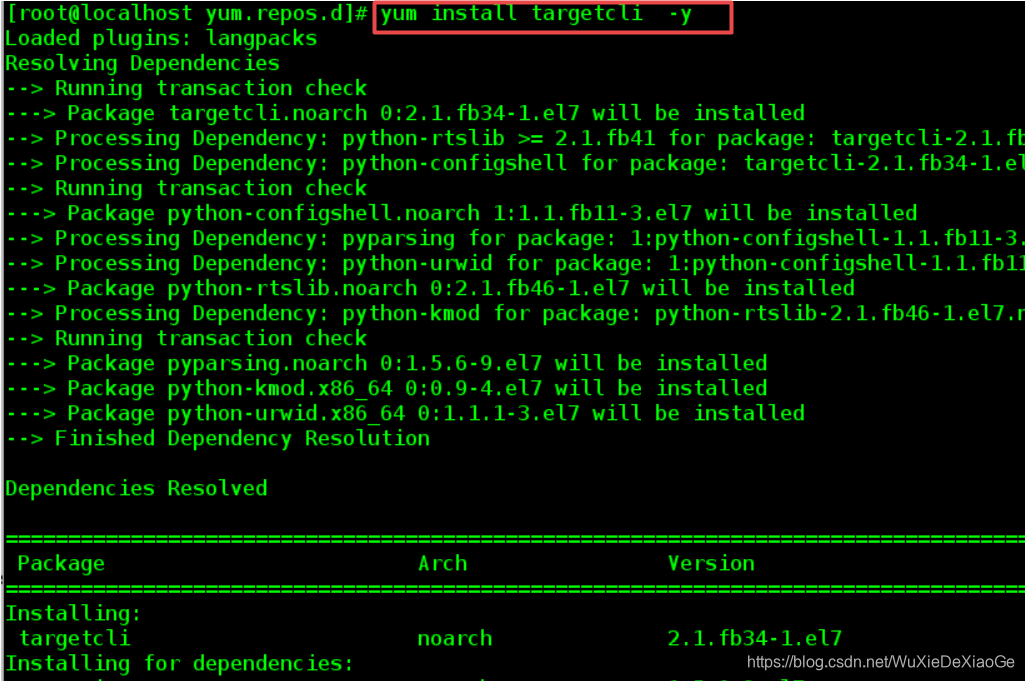

1：安装共享策略编辑器

2：建立共享磁盘

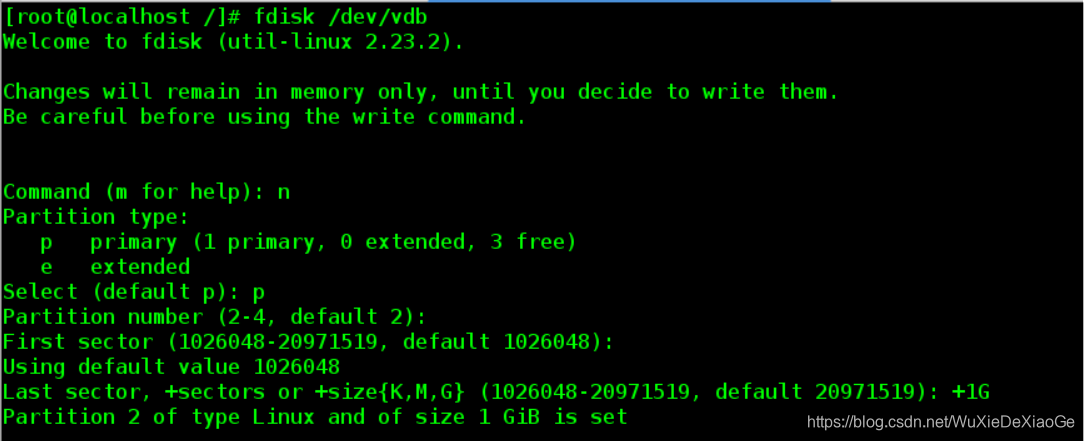

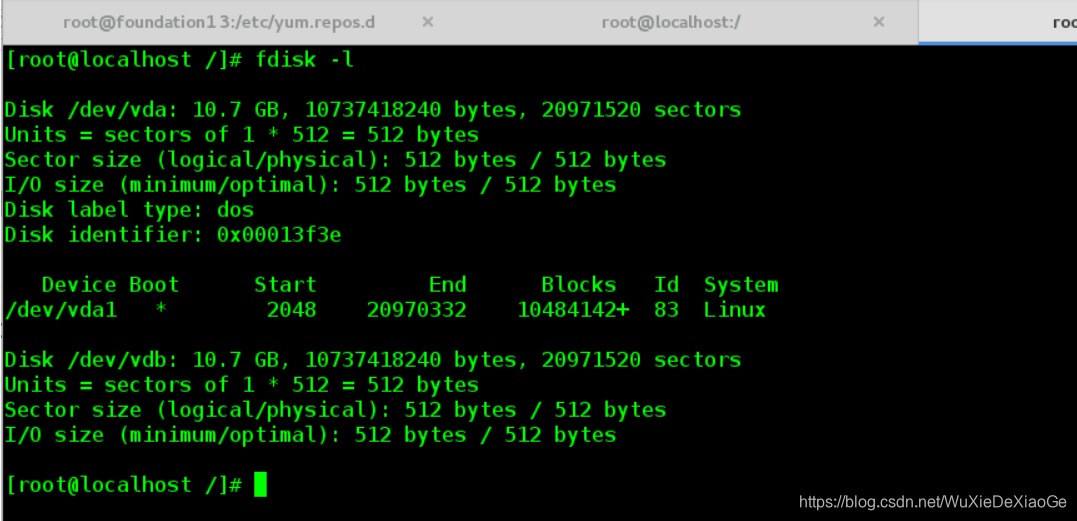

划分一块磁盘分区

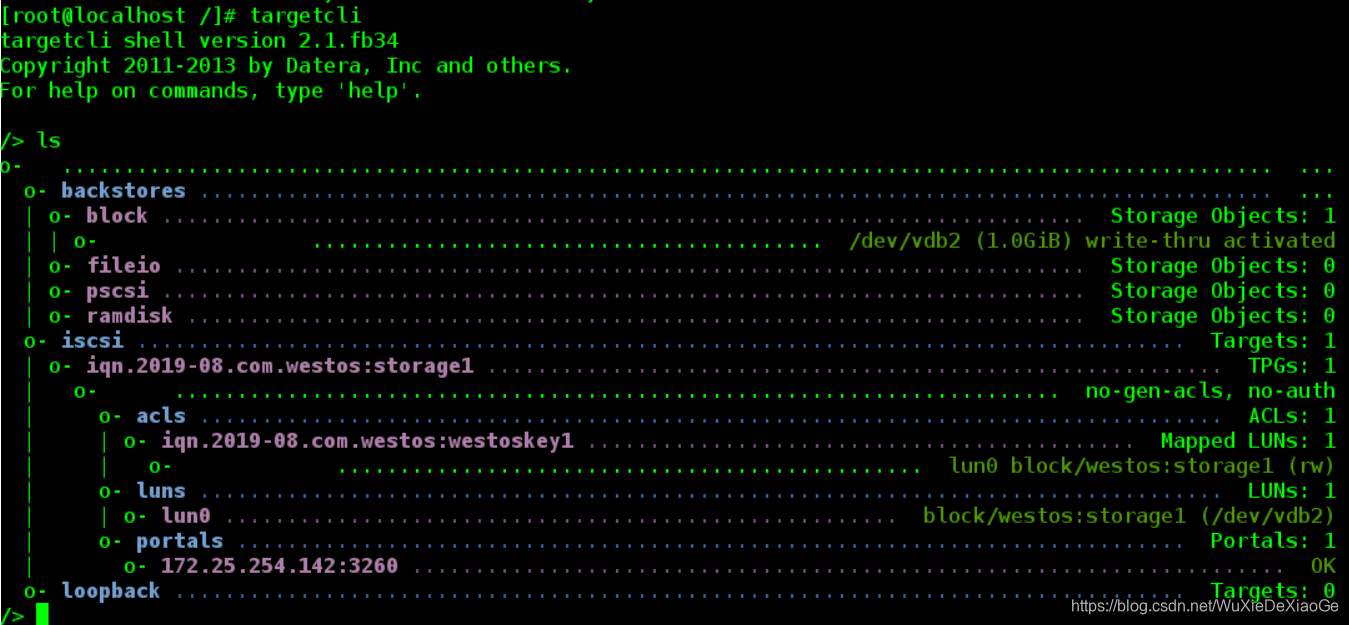

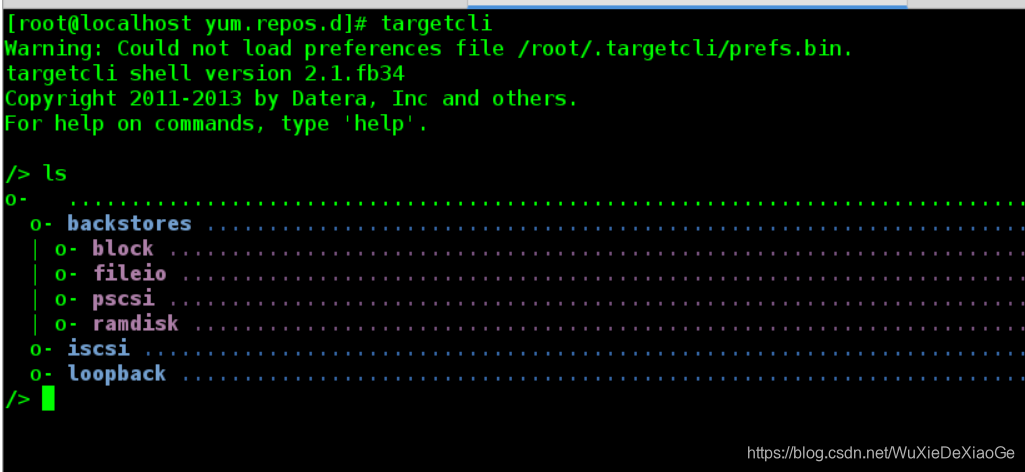

3：配置共享策略编辑器

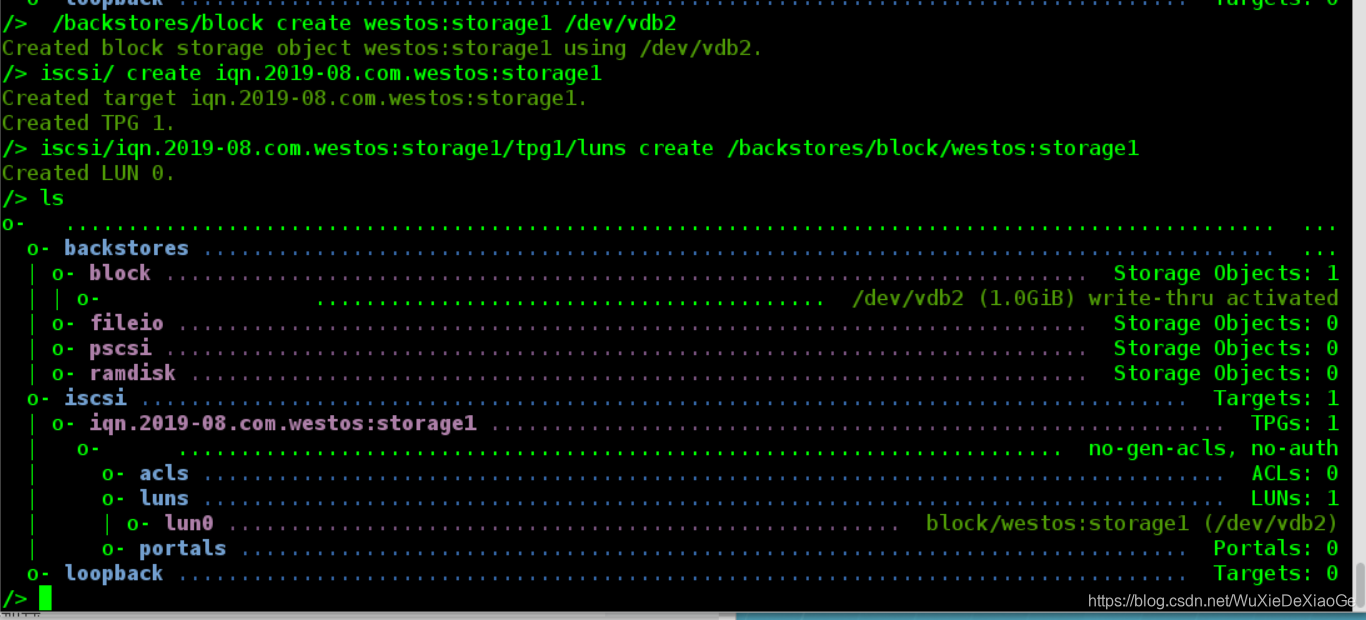

/backstores/block create westos:storage1 /dev/vdb1 ##创建网络磁盘设备
westos:storage1就是自己命名的网络磁盘设备名称 格式 公司名：存储设备

iscsi/ create iqn.2019-08.com.westos:storage1 ##创建网络磁盘设备（命名格式：iqn格式.日期.公司域名：存储）

iscsi/iqn.2019-08.com.westos:storage1/tpg1/luns create /backstores/block/westos:storage1 ## 将网络磁盘设备和网络磁盘绑定

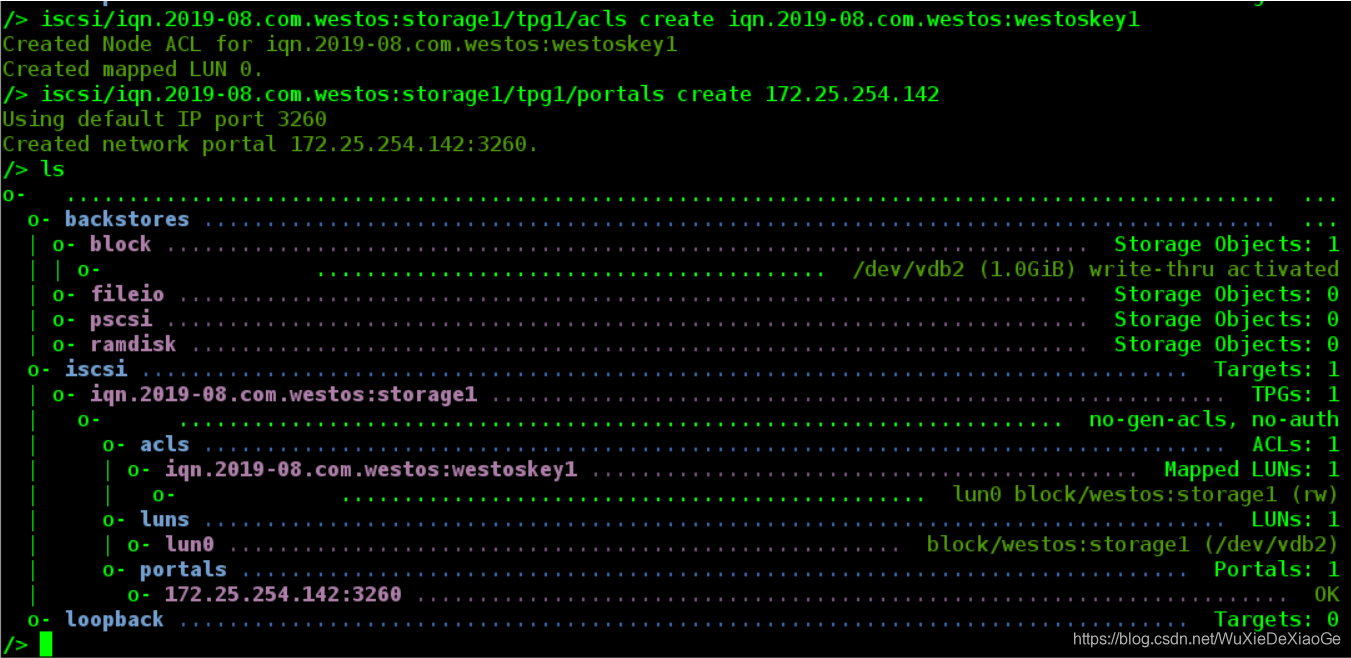

iscsi/iqn.2019-08.com.westos:storage1/tpg1/acls create iqn.2019-08.com.westos:westoskey1 ##为网络磁盘添加密钥

iscsi/iqn.2019-08.com.westos:storage1/tpg1/portals create 172.25.254.223
开放此设备的端口

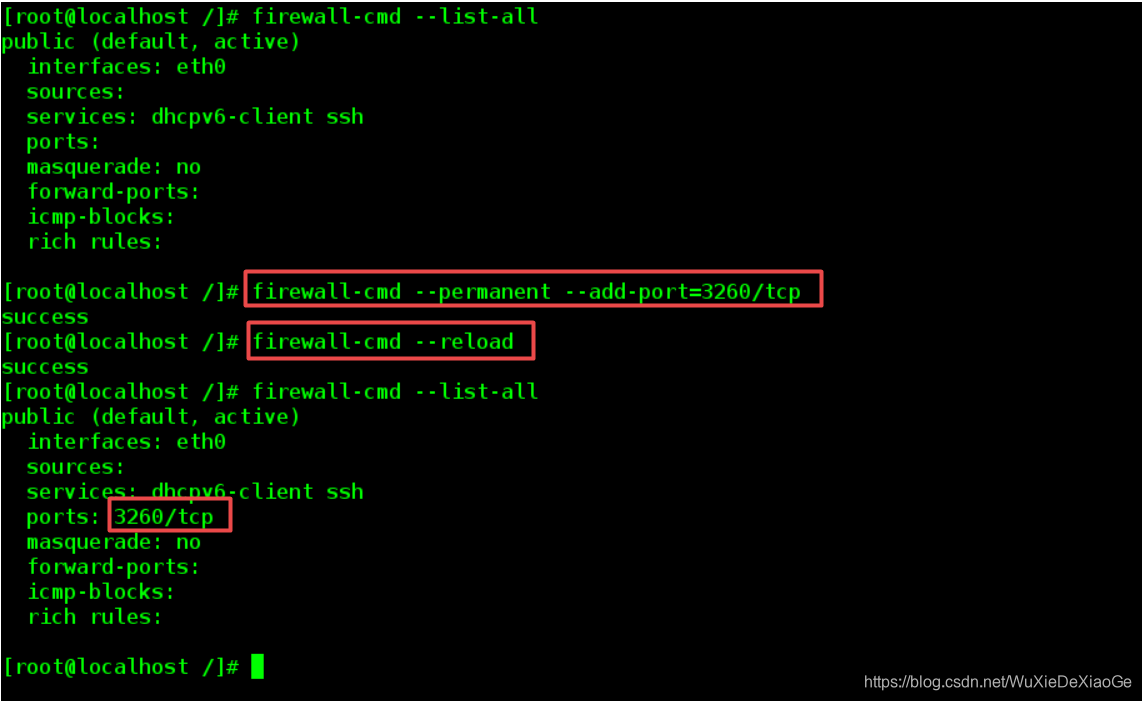

4：防火墙添加端口或者关闭防火墙（不推荐）

firewall-cmd --permanent --add-port=3260/tcp 该服务端口号为3260

firewall-cmd --reload 重新加载

客户端：

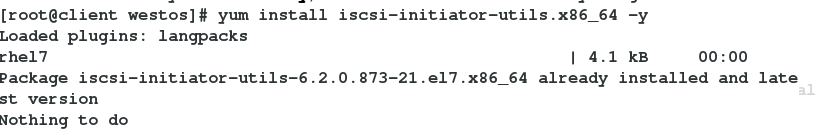

1：安装安装iscsi客户端软件

2：修改配置文件：

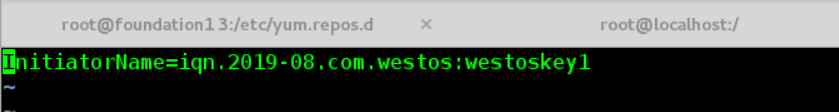

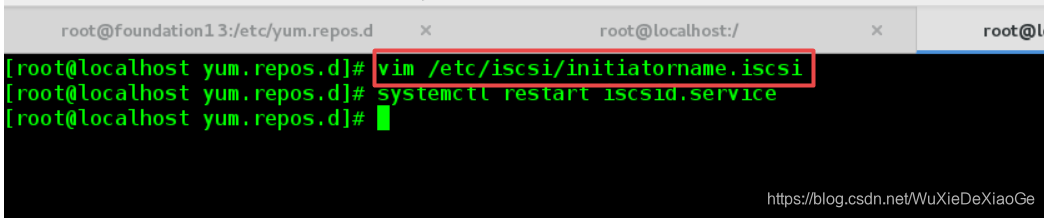

vim /etc/iscsi/initiatorname.iscsi 添加密钥

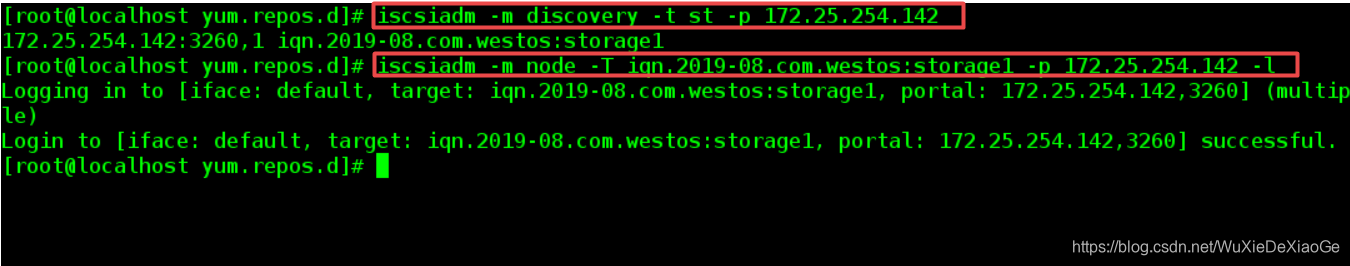

3：发现共享目录 iscsiadm -m discovery -t st -p 172.25.254.242
-m 　　表示模式，方式
-t 　　 表示类型(sendtargets发送目标)
-p 　　表示指定端口
st:sendtargets

该命令表示以发现的模式去发现 iqn.2019-08.com.westos:storage目标服务器

连接设备 iscsiadm -m node -T iqn.2019-08.com.westos:storage1 -p 172.25.254.242 -l
-m 　　mode表示模式，方式
-T 　　表示targetname(目标名称)
-p　　表示端口
-l　　表示login登陆

该命令表示以节点主机的方式去连接
iqn.2019-08.com.westos:storage目标服务器（ip为172.25.254.242）

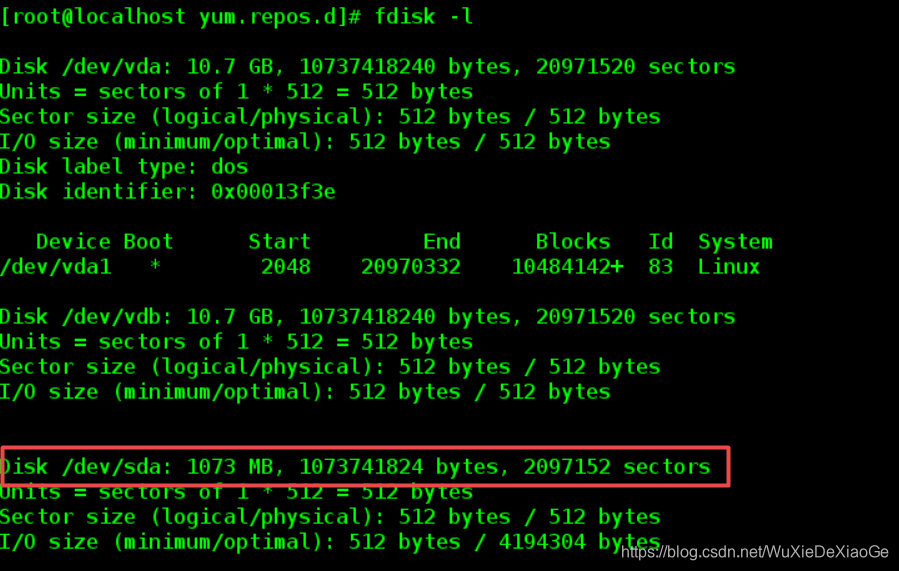

4： fdisk -l 查看网络设备,此时添加上了sda

4：共享设备的扩展
在sda上面划分一个分区，格式化后挂载使用：

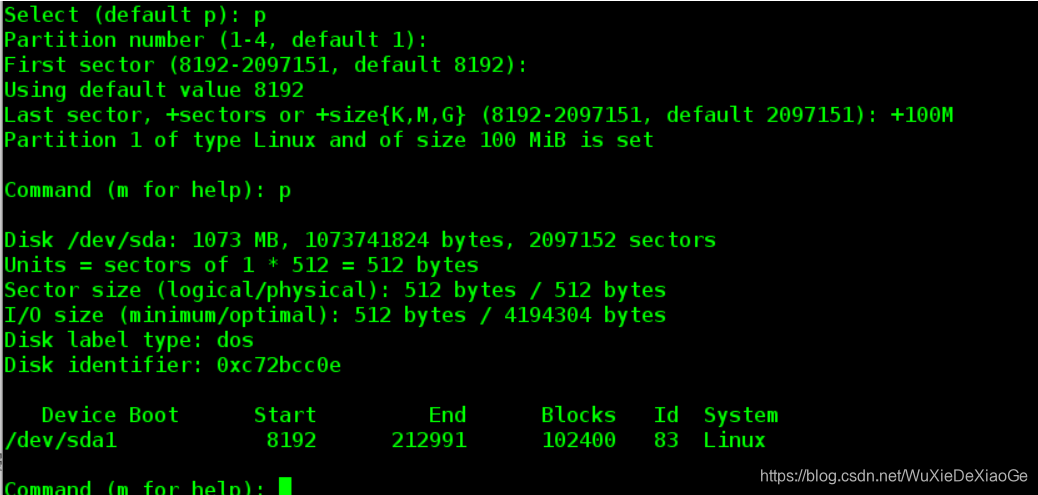

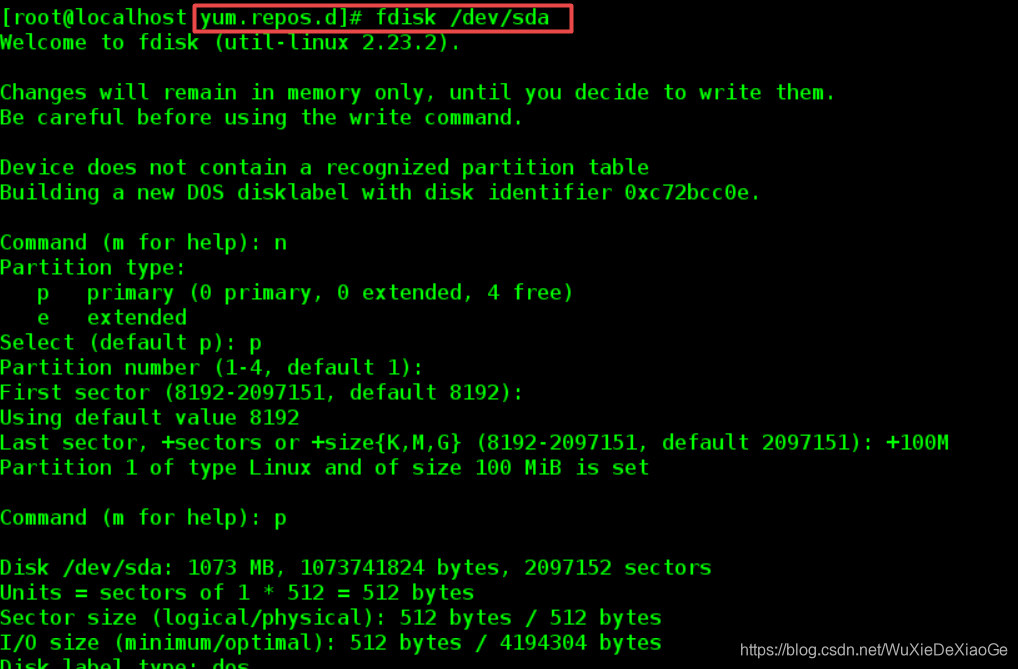

	fdisk /dev/sda

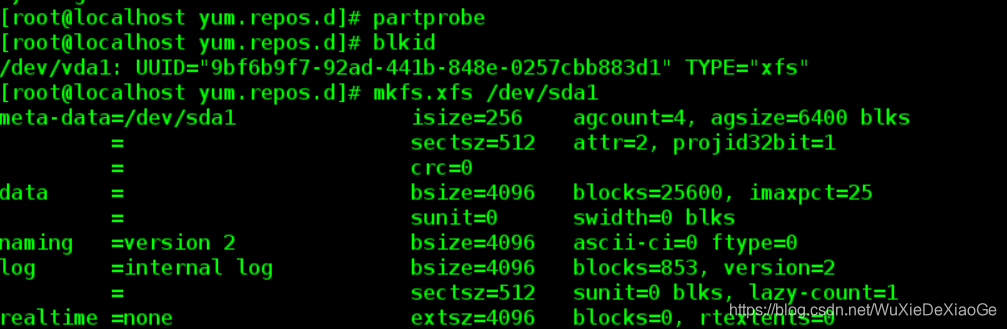

    mkfs.xfs /dev/sda1

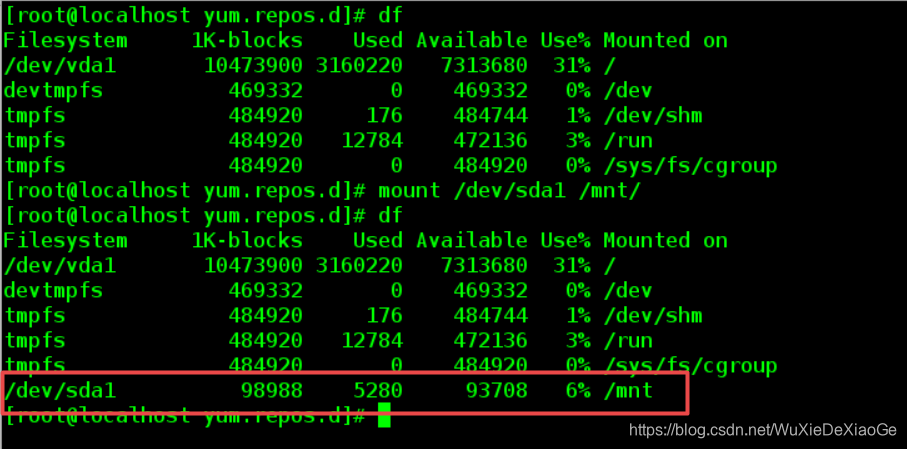

    mount /dev/sda1 /mnt

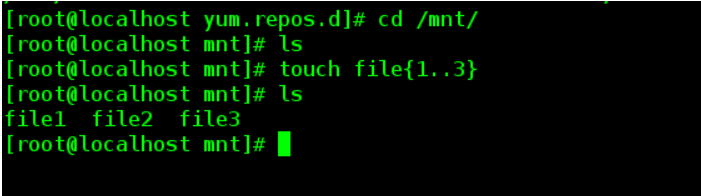

    cd /mnt

查看设备UUID设置开机挂载:

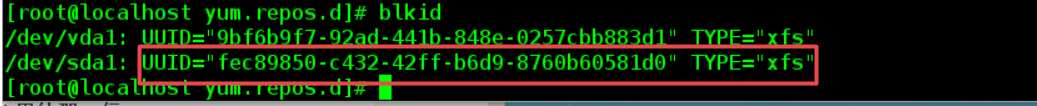

	blkid    查看设备号和文件系统格式，方便开机自动挂载

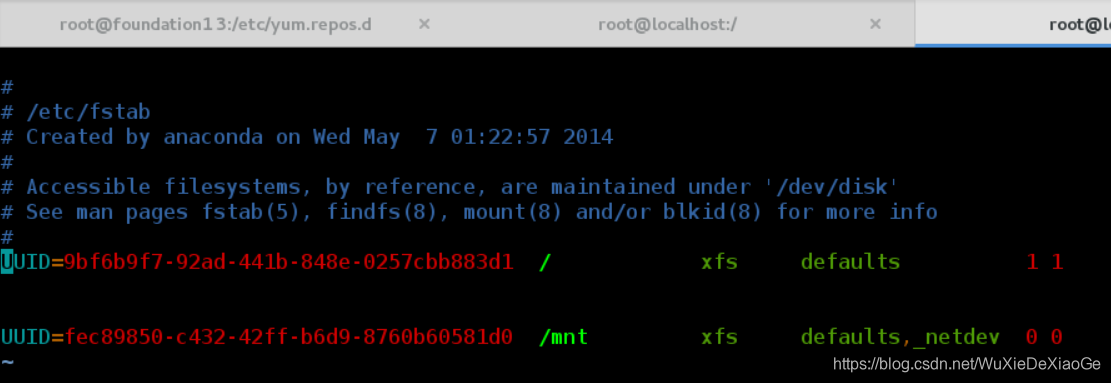

    vim /etc/fstab   设置开机自动挂载
    UUID=***   /mnt  xfs  defaults,_netdev 0 0
    umount  /mnt卸载设备
	mount -a   使文件生效

5： 卸载并删除网络设备

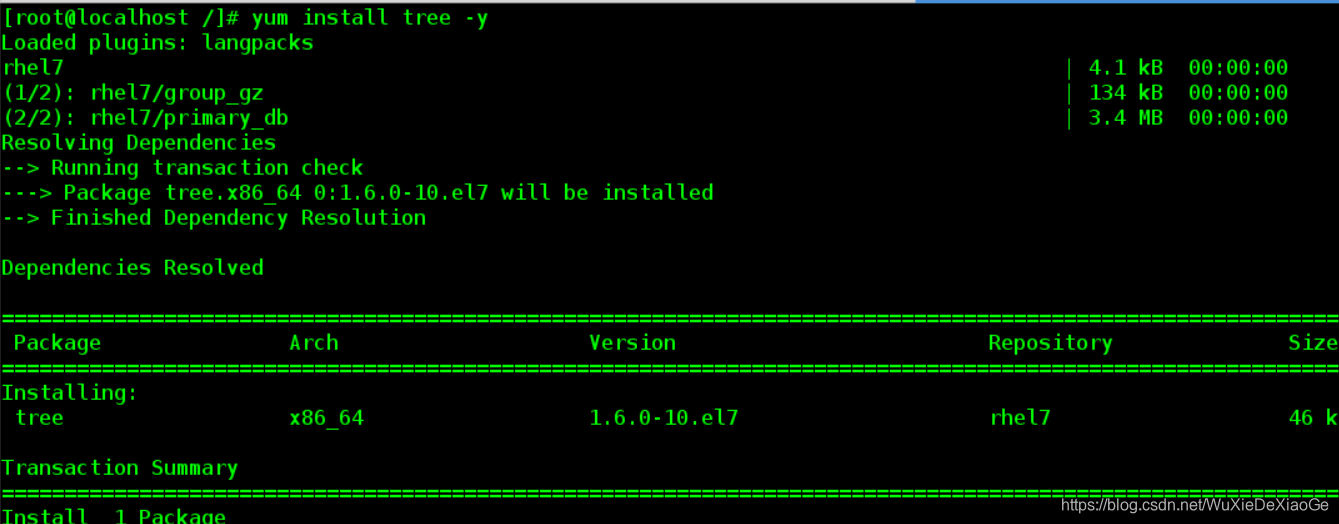

1、yum install tree -y 在客户端安装树形显示目录软件，更方便的显示系统中是否还存在某个服务的相关内容

2、umount /mnt 取消自动挂载，并且删除（注释）/etc/fstab里刚才配置的开机启动的配置

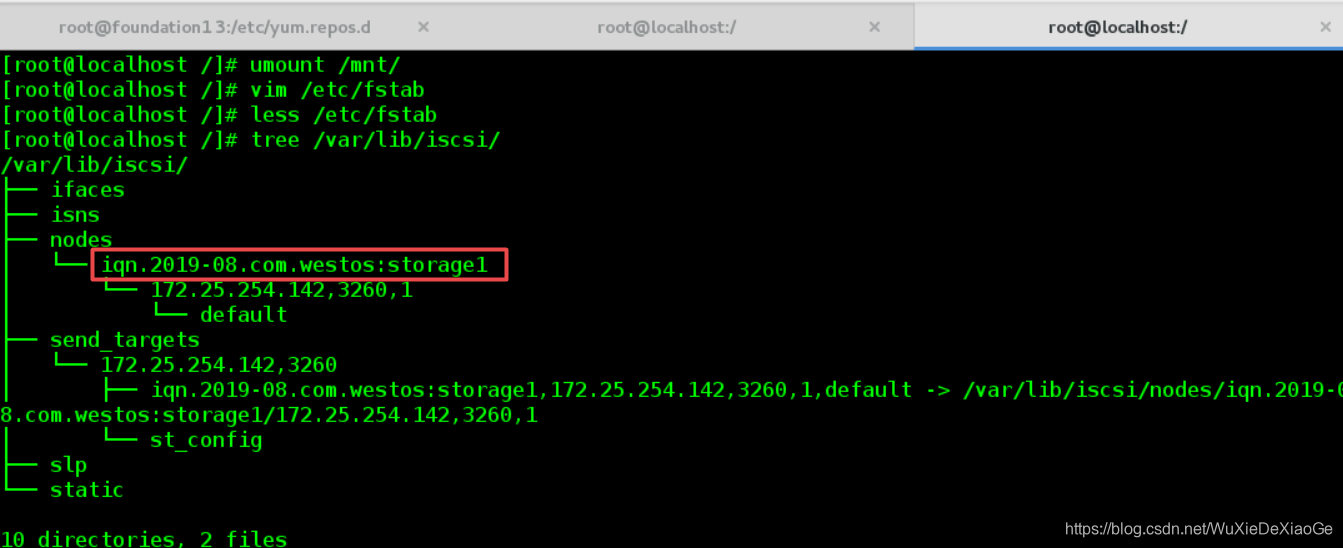

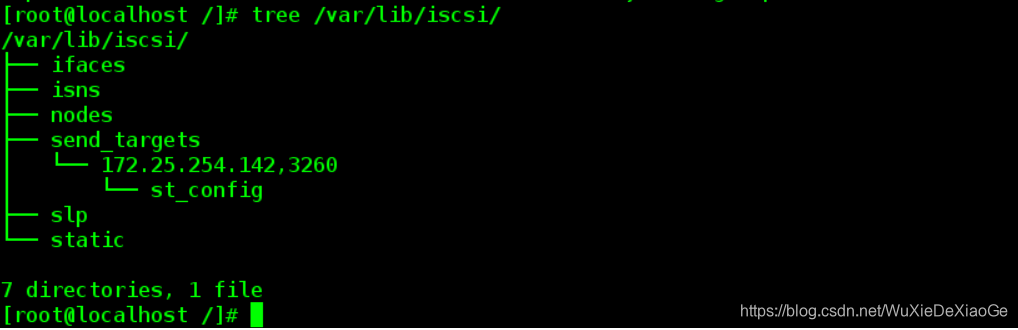

3、tree /var/lib/iscsi 树形显示/var/lib/iscsi

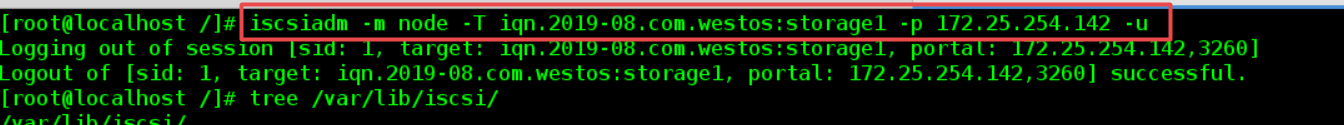

4、iscsiadm -m node -T iqn.2019-08.com.westos:storage1 -p 172.25.254.242-u 先退出共享设备

5、tree /var/lib/iscsi 再次查看信息

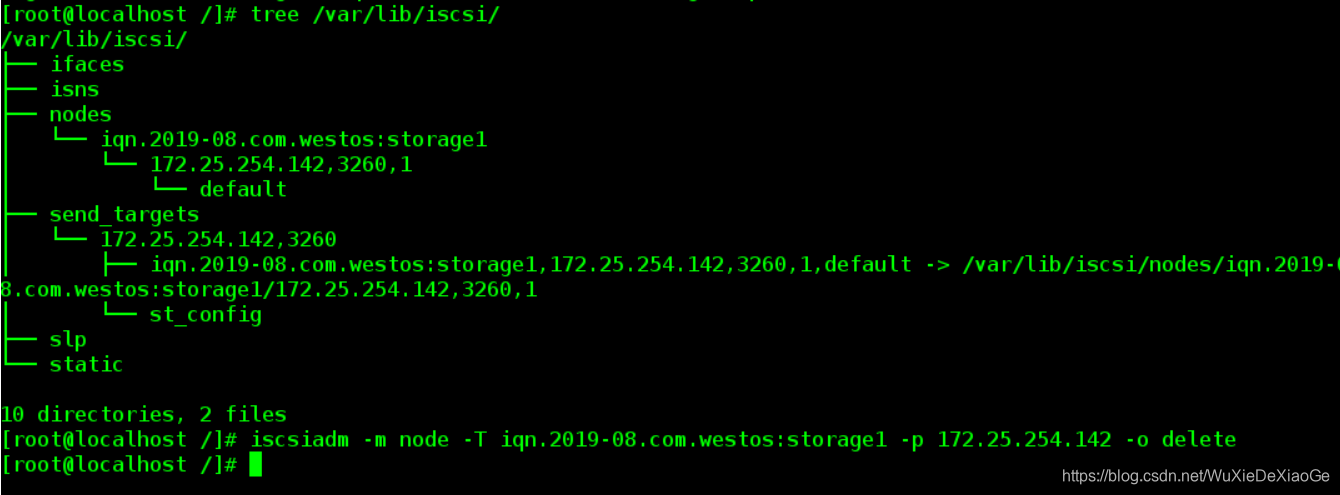

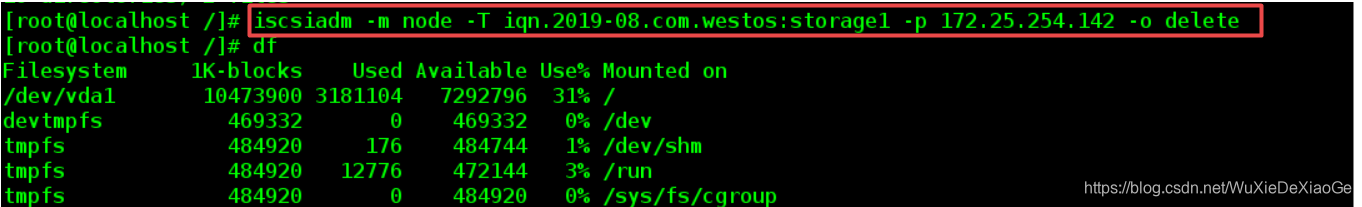

6、iscsiadm -m node -T iqn.2019-08.com.westos:storage1 -p 172.25.254.242 -o delete 删除设备以及信息

注意：一定要先退出共享设备，再删除设备以及信息，不然重启服务，分区又会回来，且树形结构中的iscsi服务的内容还在.
7、tree /var/lib/iscsi 再次查看，信息已删除

8、fdisk -l 网络设备已不见

注意：如果服务在重启时启不来，直接删除网络设备信息重启启动即可

服务端：

targetcli
ls

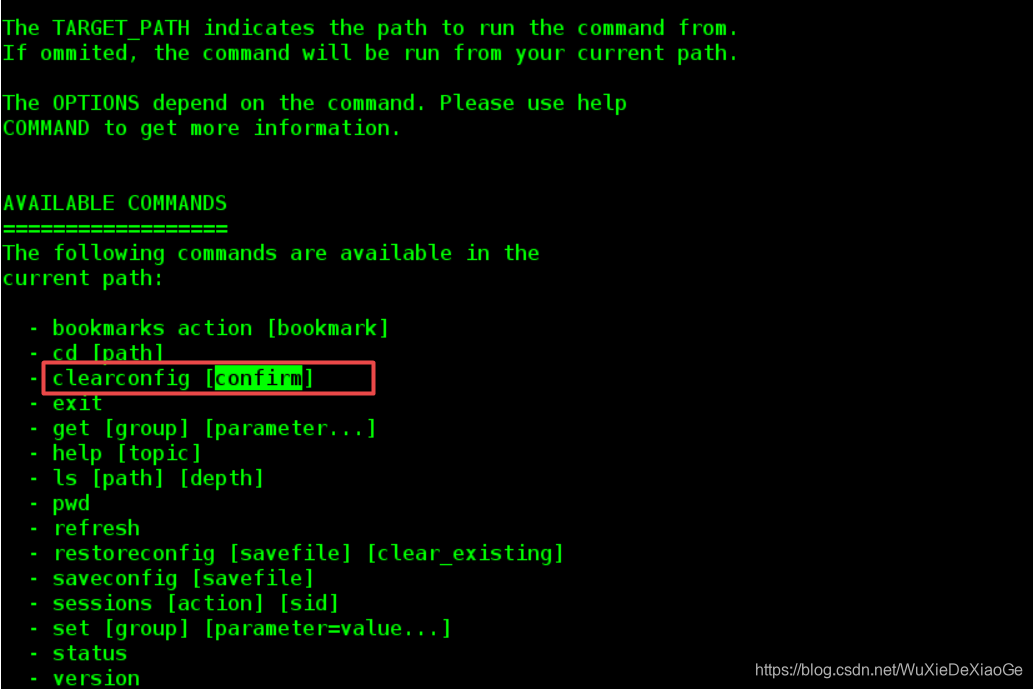

输入help可以查看帮助

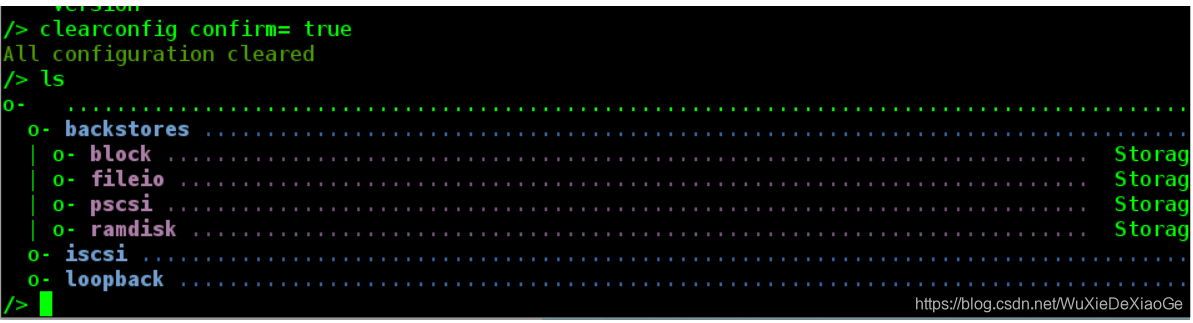

clearconfig confirm=true    进行删除所有的数据
ls
exit

至此，iscsi网络设备完全删除。
