ASP.NET MVC 请求流程：Route

1.RouteTable

RouteTable翻译过来的意思就是路由表，一个Web应用程序具有一个全局的路由表，该路由表通过System.Web.Routiing.RouteTable的静态只读属性Routes表示，该类型返回一个类型为System.Web.Routingg.RouteCollection的集合。

RouteTable类十分的简单，如下所示

public class RouteTable
{
    private static RouteCollection _instance = new RouteCollection();

    //返回一个静态只读的RouteCollection类型实例
    public static RouteCollection Routes
    {
        get
        {
            return RouteTable._instance;
        }
    }
    public RouteTable()
    {
    }
}

现在我们来看一下运行时的状态

public class MvcApplication : System.Web.HttpApplication
{
    protected void Application_Start()
    {
        AreaRegistration.RegisterAllAreas();
        RouteConfig.RegisterRoutes(RouteTable.Routes); //断点1
    }
}

下图就是当断点处于断点1时，RouteTable的状态 ，我们在这里可以很清楚的看到现在Routes属性所包含的路由条数为0，不急我们继续向下走。

2.RouteCollection

看到名称就不难猜到，这个应该是表示路由集合，我们先来看看这个类里面有什么新奇玩意。

public class RouteCollection : Collection<RouteBase>
{
        //其余省略

        //是否添加首尾斜杠.默认值为 false.
        public bool AppendTrailingSlash { get; set; }
        //是否将 URL 转换为小写.默认值为 false.
        public bool LowercaseUrls { get; set; }
        //是否应处理与现有文件匹配的 URL.默认值为 false.
        public bool RouteExistingFiles { get; set; }
        //获取路由信息
        public RouteData GetRouteData(HttpContextBase httpContext);
        //获取虚拟路径信息
        public VirtualPathData GetVirtualPath(RequestContext requestContext, string name, RouteValueDictionary values);
        //忽略路由URL和相关约束
        public void Ignore(string url, object constraints);
        //添加路由
        public Route MapPageRoute(string routeName, string routeUrl, string physicalFile, bool checkPhysicalUrlAccess, RouteValueDictionary defaults, RouteValueDictionary constraints, RouteValueDictionary dataTokens);

}

稍微了解了这个类是用来干什么的，那么我们就要接着上面的程序向下走了，当然先介绍以下RouteBase和Route类吧

3.RouteBase,Route

在上图中我们看到了RouteBase，Route类，来说一下它们是什么吧。

RouteBase

RouteBase是Route类的父类，我们还是来看下它的类结构吧

public abstract class RouteBase
    {
        private bool _routeExistingFiles = true;

        // 指示 ASP.NET 路由操作是否应处理与物理文件匹配的 URL，这里默认是True，即可以使用WebForm方式请求物理文件，但是在MSDN中描述
        //这个属性的默认值为False
        public bool RouteExistingFiles
        {
            get
            {
                return this._routeExistingFiles;
            }
            set
            {
                this._routeExistingFiles = value;
            }
        }

        // 获取路由信息，保存在RouteData中
        public abstract RouteData GetRouteData(HttpContextBase httpContext);

        // 获取虚拟路径信息，保存在VirtualPathData中
        public abstract VirtualPathData GetVirtualPath(RequestContext requestContext, RouteValueDictionary values);
    }

RouteURL模版模式的路由匹配规则就定义在Route中，看下类结构吧

public class Route : RouteBase
    {
        // 省略代码.....
        private string _url;
        private ParsedRoute _parsedRoute;
        private const string HttpMethodParameterName = "httpMethod";
        // 存储路由约束
        public RouteValueDictionary Constraints
        {
            get;
            set;
        }
        // 存储额外变量，但不会参与针对请求地址的匹配工作，比如Namespaces
        public RouteValueDictionary DataTokens
        {
            get;
            set;
        }
        // 存储为路由变量定义的默认值
        public RouteValueDictionary Defaults
        {
            get;
            set;
        }
        // 路由处理对象
        public IRouteHandler RouteHandler
        {
            get;
            set;
        }
        // URL模版
        public string Url
        {
            get
            {
                return this._url ?? string.Empty;
            }
            set
            {
                this._parsedRoute = RouteParser.Parse(value);
                this._url = value;
            }
        }
        public Route(string url, RouteValueDictionary defaults, RouteValueDictionary constraints, RouteValueDictionary dataTokens, IRouteHandler routeHandler)
        {
            this.Url = url;
            this.Defaults = defaults;
            this.Constraints = constraints;
            this.DataTokens = dataTokens;
            this.RouteHandler = routeHandler;
        }
        // 重写父类方法
        public override RouteData GetRouteData(HttpContextBase httpContext)
        {
            string virtualPath = httpContext.Request.AppRelativeCurrentExecutionFilePath.Substring(2) + httpContext.Request.PathInfo;
            RouteValueDictionary routeValueDictionary = this._parsedRoute.Match(virtualPath, this.Defaults);
            if (routeValueDictionary == null)
            {
                return null;
            }
            RouteData routeData = new RouteData(this, this.RouteHandler);
            if (!this.ProcessConstraints(httpContext, routeValueDictionary, RouteDirection.IncomingRequest))
            {
                return null;
            }
            foreach (KeyValuePair<string, object> current in routeValueDictionary)
            {
                routeData.Values.Add(current.Key, current.Value);
            }
            if (this.DataTokens != null)
            {
                foreach (KeyValuePair<string, object> current2 in this.DataTokens)
                {
                    routeData.DataTokens[current2.Key] = current2.Value;
                }
            }
            return routeData;
        }
        // 重写父类方法
        public override VirtualPathData GetVirtualPath(RequestContext requestContext, RouteValueDictionary values)
        {
            BoundUrl boundUrl = this._parsedRoute.Bind(requestContext.RouteData.Values, values, this.Defaults, this.Constraints);
            if (boundUrl == null)
            {
                return null;
            }
            if (!this.ProcessConstraints(requestContext.HttpContext, boundUrl.Values, RouteDirection.UrlGeneration))
            {
                return null;
            }
            VirtualPathData virtualPathData = new VirtualPathData(this, boundUrl.Url);
            if (this.DataTokens != null)
            {
                foreach (KeyValuePair<string, object> current in this.DataTokens)
                {
                    virtualPathData.DataTokens[current.Key] = current.Value;
                }
            }
            return virtualPathData;
        }
        // 验证参数值是否与该参数的约束匹配
        protected virtual bool ProcessConstraint(HttpContextBase httpContext, object constraint, string parameterName, RouteValueDictionary values, RouteDirection routeDirection)
        {
            IRouteConstraint routeConstraint = constraint as IRouteConstraint;
            if (routeConstraint != null)
            {
                return routeConstraint.Match(httpContext, this, parameterName, values, routeDirection);
            }
            string text = constraint as string;
            if (text == null)
            {
                throw new InvalidOperationException(string.Format(CultureInfo.CurrentUICulture, SR.GetString("Route_ValidationMustBeStringOrCustomConstraint"), new object[]
                {
                    parameterName,
                    this.Url
                }));
            }
            object value;
            values.TryGetValue(parameterName, out value);
            string input = Convert.ToString(value, CultureInfo.InvariantCulture);
            string pattern = "^(" + text + ")$";
            return Regex.IsMatch(input, pattern, RegexOptions.IgnoreCase | RegexOptions.CultureInvariant);
        }
    }

介绍完RouteBase和Route类后，我们的代码继续向下走

public static void RegisterRoutes(RouteCollection routes)
{
    routes.IgnoreRoute("{resource}.axd/{*pathInfo}");
    routes.MapRoute(
        name: "Default",
        url: "{controller}/{action}/{id}",
        defaults: new { controller = "Home", action = "Index", id = UrlParameter.Optional },
        constraints: new { controller = "^H.*" },
        namespaces: new[] { "SimpleMVC" }
    );
}

看上面一段代码，我们发现RouteCollection实例有两个方法，但是System.Web.Routing.RouteCollection类中并没有这两个方法，那这个怎么实现的呢？

我们在IgnoreRoute上转到定义看下，发现我们跳转到了System.Web.Mvc.RouteCollectionExtensions这个路由集合扩展类了，在看下这个方法

public static void IgnoreRoute(this RouteCollection routes, string url)
{
    routes.IgnoreRoute(url, null);
}

一看恍然大悟，原来是通过扩展方法，感叹下扩展方法原来是可以这么用的。

好了，那么routes.MapRoute也肯定是通过扩展方法注入的。那我们就看下route.MaoRoute是实现的。

public static Route MapRoute(this RouteCollection routes, string name, string url, object defaults, object constraints, string[] namespaces)
    {
        if (routes == null)
        {
            throw new ArgumentNullException("routes");
        }
        if (url == null)
        {
            throw new ArgumentNullException("url");
        }
        // MvcRouteHandler 是请求进入时使用MVC路由关键
        Route route = new Route(url, new MvcRouteHandler())
        {
            // 存储为路由变量定义的默认值
            Defaults = RouteCollectionExtensions.CreateRouteValueDictionaryUncached(defaults),
            // 存储路由约束
            Constraints = RouteCollectionExtensions.CreateRouteValueDictionaryUncached(constraints),
            // 存储额外变量，但不会参与针对请求地址的匹配工作，比如Namespaces
            DataTokens = new RouteValueDictionary()
        };
        ConstraintValidation.Validate(route);
        if (namespaces != null && namespaces.Length > 0)
        {
           route.DataTokens["Namespaces"] = namespaces;
        }
        // 向RouteCollection中添加路由
        routes.Add(name, route);
        // 返回该路由
        return route;
    }

好了，我们大概已经了解这两个扩展方法的作用了，下面我们来看看它们在运行时的状态

public static void RegisterRoutes(RouteCollection routes)
{
    routes.IgnoreRoute("{resource}.axd/{*pathInfo}");
    routes.MapRoute(
        name: "Default",
        url: "{controller}/{action}/{id}",
        defaults: new { controller = "Home", action = "Index", id = UrlParameter.Optional },
        constraints: new { controller = "^H.*" },
        namespaces: new[] { "SimpleMVC" }
    );// 断点2
}

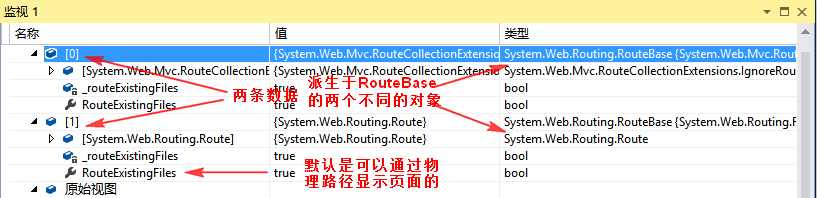

我们看看当断点停留在断点2处时，类里面的状态是怎样的？如下图

我们可以很清楚的看到RouteCollection实例包含两条由规则，这两条路由规则都是继承自System.Web.Routing.RouteBase，第一条是我们定义为忽略的路由，类型是System.Web.Mvc.RouteCollectionExtensions.IgnoreRouteInternal，该类型继承子System.Web.Routing.Route，第二条则是我们定义的有效的路由，类型是System.Web.Routing.Route。

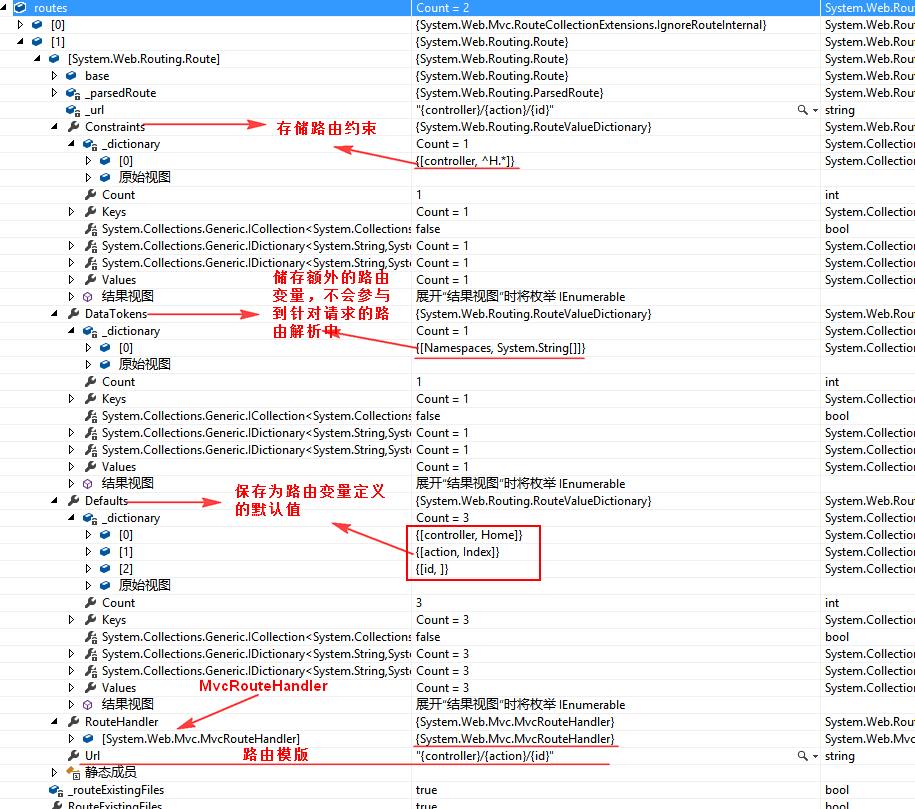

我们在深入看下第二条有效的路由信息

通过上图，可以非常明显的看出，哪些数据存储到了哪些属性里面，可以有个直观的理解。

4.关系

好了，我们的程序需要继续向下走，执行完RegisterRoutes方法后，我们又回到了Application_Start方法。

protected void Application_Start()
{
    AreaRegistration.RegisterAllAreas();
    RouteConfig.RegisterRoutes(RouteTable.Routes); // 断点1
} // 断点3

我们在断点3出看下各类的状态，总结下RouteTable，RouteCollection，RouteBase，Route4个类之间的关系，如下图所示

下面是一张RouteTable，RouteCollection，RouteBase，Route4个类关系图
