集成计数器的基本运作原理

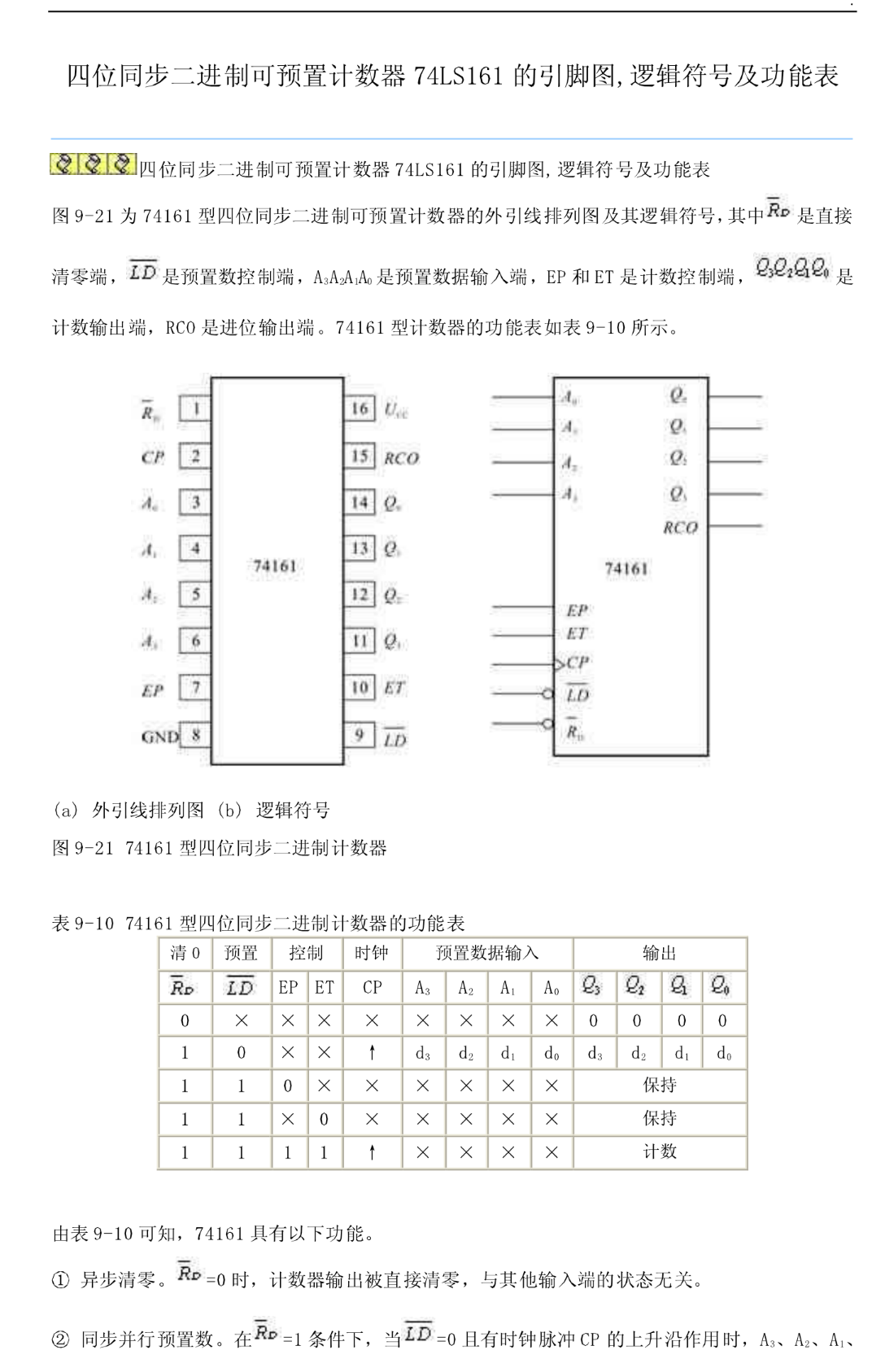

集成计数器的用途与工作方式（以74LS161/74161为例）

每在CP输入一次高电平
模拟计数就加一
通过对Q0~Q3四个引脚的高低电平输出
模拟四位二进制输出
来达到计数的目的

在此基础上，通过对除CP和Q0~Q3
以外的引脚的连接 来控制计数的进制数

1. EP与ET
   Enable Pin’s countup and Timer
2. !R0
   low electrical level effective
   to reset
3. CP
   just use an any kinds of oscinllator to supply a signal
   riseing edge effective
4. !LD
   LLE(low electrical level effective)
   respectively short-circuit the QN to AN
   by this you may choose which part of the phases it’s going to count

计数器的基本运行思路

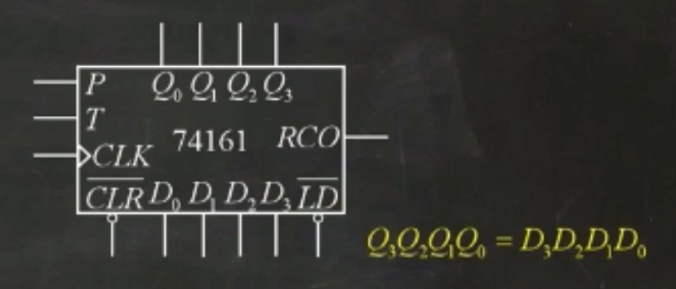

首先将集成计数器简化为如下图

RCO是满位标记位，Q0~Q3计满后会显示高电平

在其基础上设置一个模拟输出数字，其会显示
四位二进制数所代表的十六进制数

加一计数

这是所有计数器的运行基础
在

P,T=1 //effective
!CP=1,!LD=1 //disable
CP=a_properly_working_oscinllator //rising edge got

的基础上
计数器每遇到一次上升沿，虚拟计数就加一
直到Q3Q2Q1Q0=1111（15/E）满位
然后选择

同步预置与异步清零 二选一

• 同步预置
  通过对D0~D3的连接 来设置其十六进制的对应数字（这里设为13）
  将Q0~Q3接入一与非门后 接入!LD

D3D2D1D0=1100
!LD=!(Q3Q2Q1Q0)
if(!ld=0)	Q3Q2Q1Q0=D3D2D1D0;

当加一计数喂满后

!(Q3Q2Q1Q0)=0
!LD=0

此时的Q3Q2Q1Q0=1100
即回到13的计数状态（然后开始下一轮计数）

• 异步清零
  !R=!(Q3Q2Q1Q0)
  Reset 拥有最高优先级
  喂满后重置Q3~Q0
  Q3Q2Q1Q0=0000
  即回到0（然后开始下一轮计数）

• 计数保持
  在加一计数正常运行时
  改
  P=0
  此时的计数功能被禁止
  Q3~Q0会维持在当前状态，直到禁止计数解除

在此基础上各种计数器

同步清零的74163

四位二进制计数器
Q0~Q3接入与非门 接入!R0

十进制的74160

同74163
采用同步清零
不过是Q3Q1接入与非门，接入!R0
即
当Q3Q2Q1Q0=1010
模拟计数为10时，就重置清零位

异步清零的74161

四位二进制计数器
Q0~Q3接入与非门 接入!LD
D0~D3接入低电平（一般是逻辑地）
效果与同步清零相同，不过成本更低
同样同步预置功能中 其他的预置数就不可使用了
即削掉预置功能的
74163

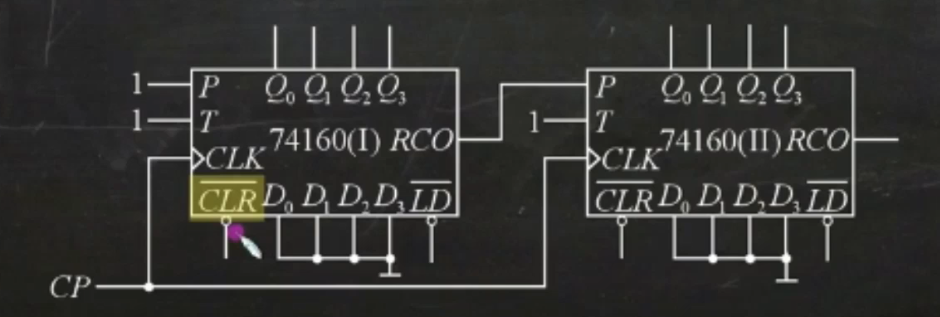

高位进值的计数器如何实现

以72进制为例

72=10*7+2

用两片74160实现

• 逢十进一
  片一的RCO接片二的P


• 数位检验
  个位等于2时
  2=0001=！Q0
  十位等于7时
  7=0110=! Q2Q1
  将片一的Q0与片二的Q2Q1
  一同接入一个与非门

每次计数位满72后，片二就会位满溢出，此时
2.RCO=高电平

72=8*9

• 片一逢八进一
  ! Q1Q2Q0接入片二的T
• 片二逢九进位
  ！Q3接入! R0

不过这个方法没有满位提示，仅是重复计数而已
直接将同步清零改成异步清零就可以弥补，不过需要用到成本更高的74163

72=6*12

两片74161
方法自己想，小编今天累了，还要写实验报告，先溜了
