SQL脚本生成ER图

SQL脚本生成ER图

最近在写毕设论文需要给每个表画ER图，于是就想找找有没有自动画图的东西或脚本，然后发现大部分要不然就是收费要不然就是要引流，我直接花了一个晚上写一个，然后开源！！

项目介绍

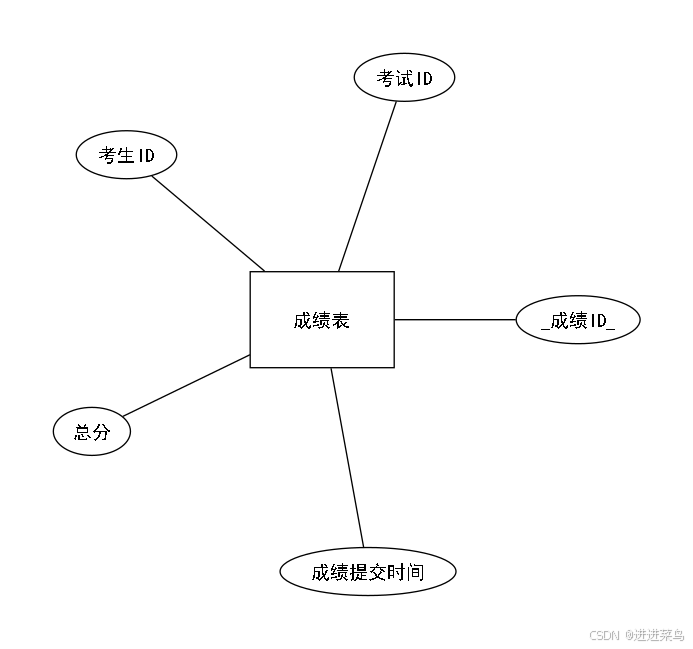

该脚本将Navicat导出的SQL脚本转换为单实体ER图，并保存为图片文件。项目基于Graphviz画图能力，通过解析Navicat导出的SQL脚本文件再通过Python调用Graphviz进行作图，逻辑比较简单，效果如下

项目开源地址

https://gitee.com/wonaren/SQLConvertER

使用方法

一、Graphviz画图环境

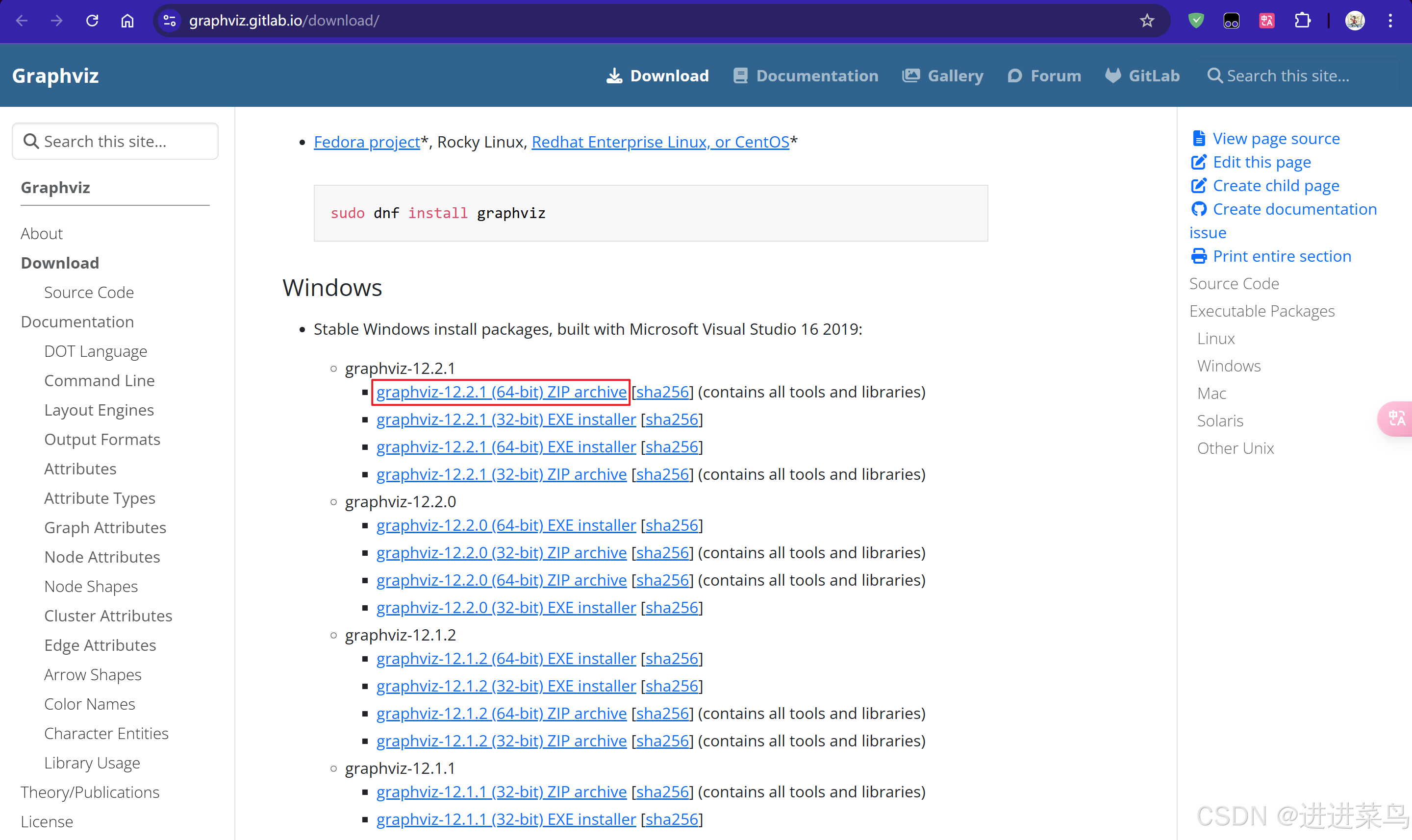

1.需要安装Graphviz画图环境并配置环境变量，安装包下载地址：Graphviz官网

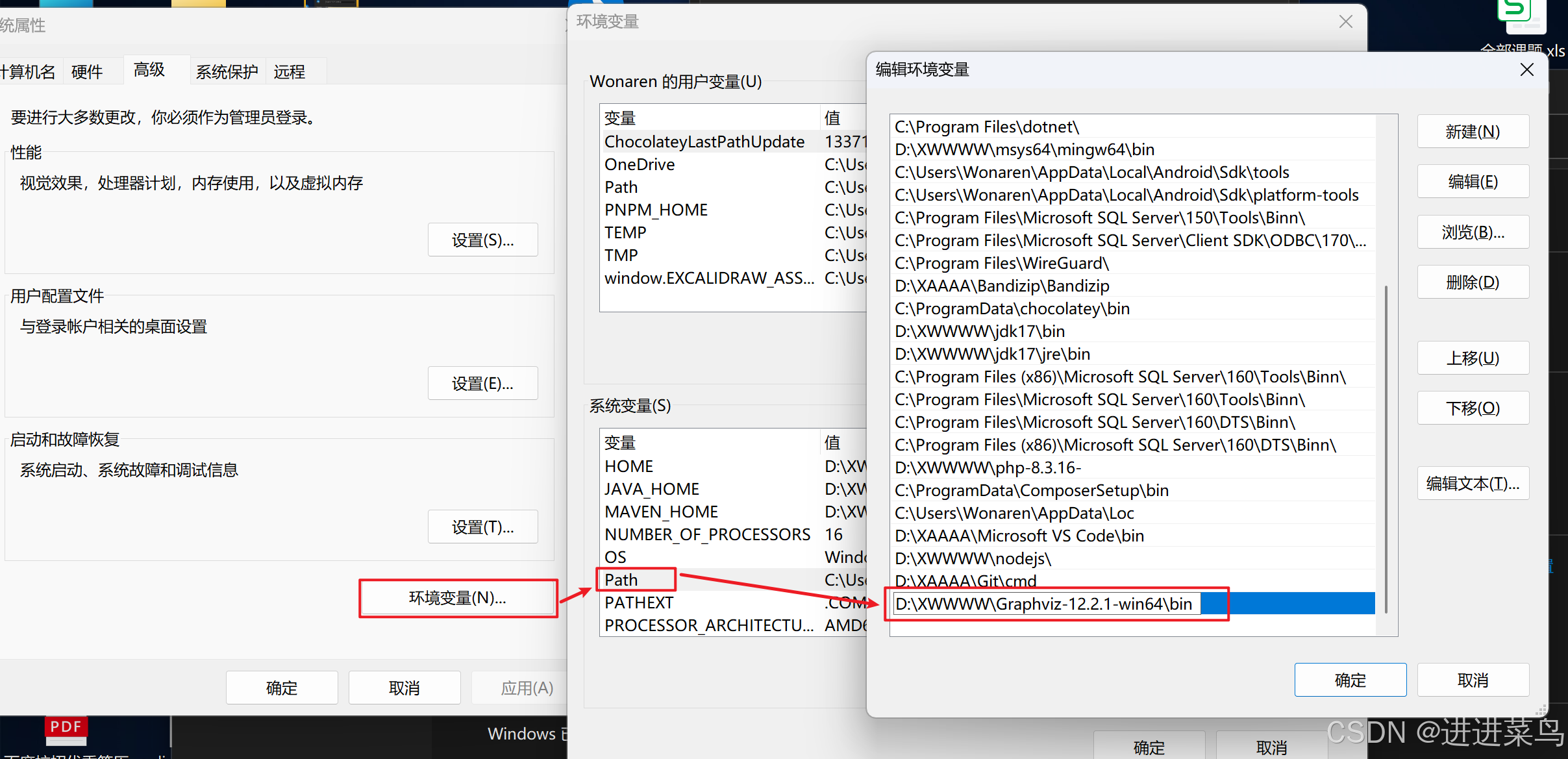

2.解压到系统目录，如：D:\XWWWW\Graphviz-12.2.1-win64\bin，并将bin目录添加到系统环境变量中。

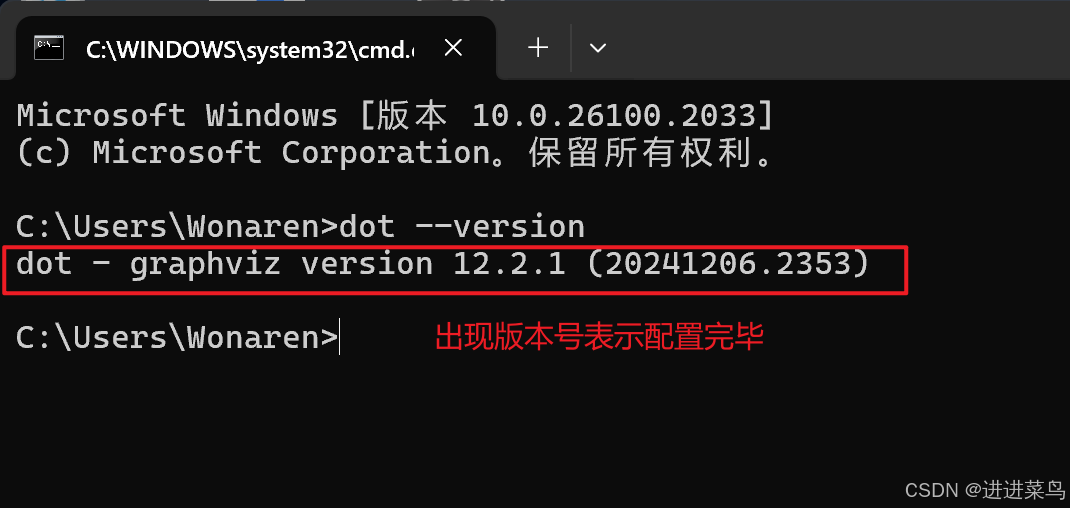

3.检验环境变量是否配置成功。

二、python环境，安装Graphviz软件包

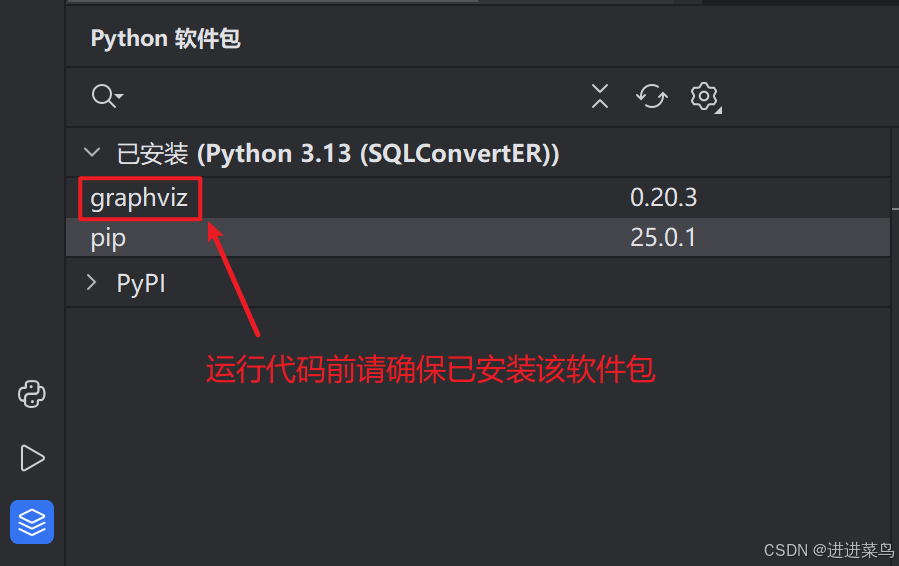

请确保python已安装Graphviz软件包，如果没有安装，可以使用以下命令安装。

pip install graphviz

三、准备Navicat 导出的SQL脚本

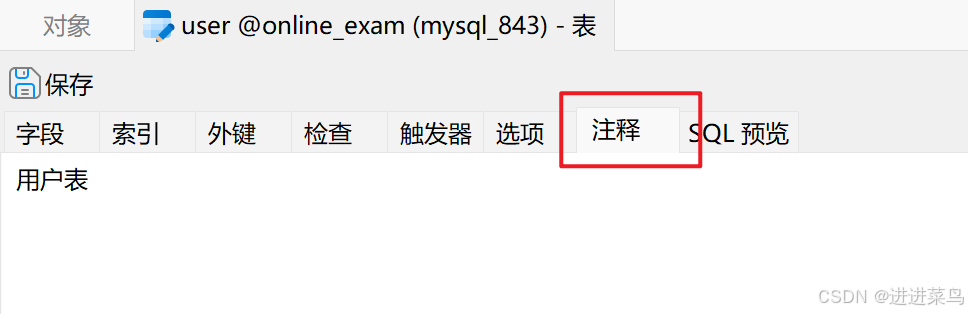

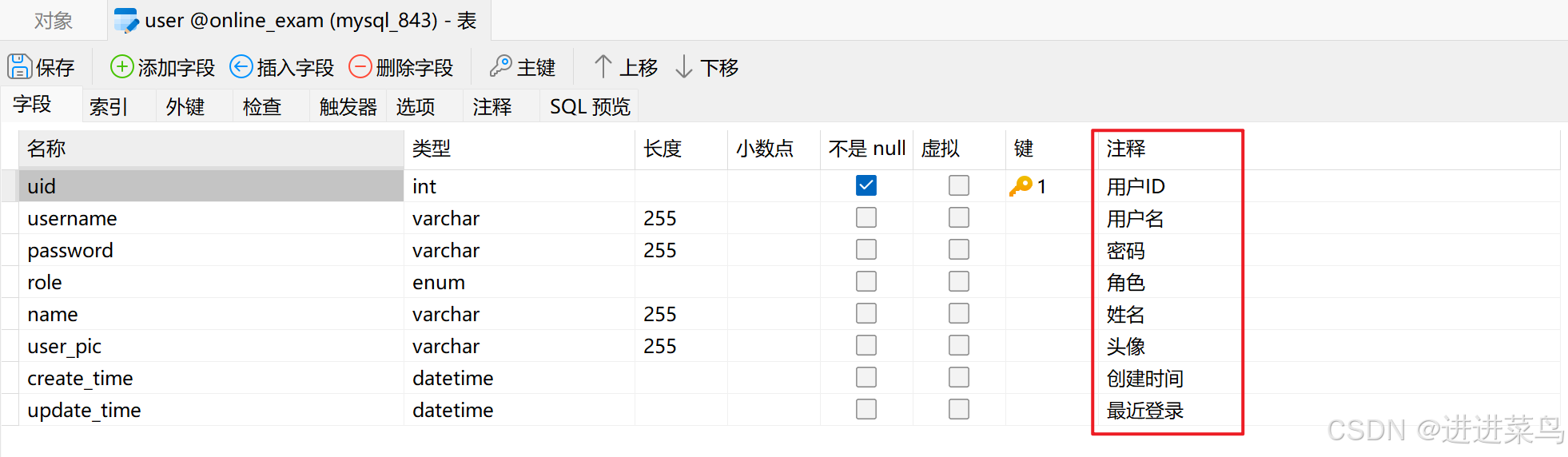

1. 打开Navicat选择数据库，给表和表字段添加中文注释

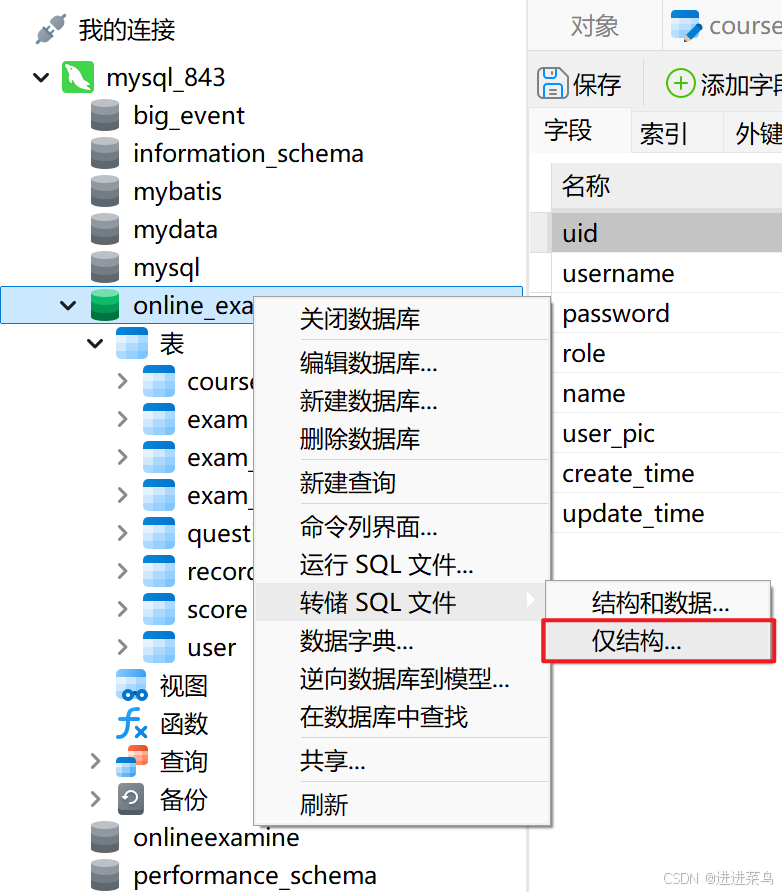

2. 导出SQL脚本，格式为“仅结构”，如：

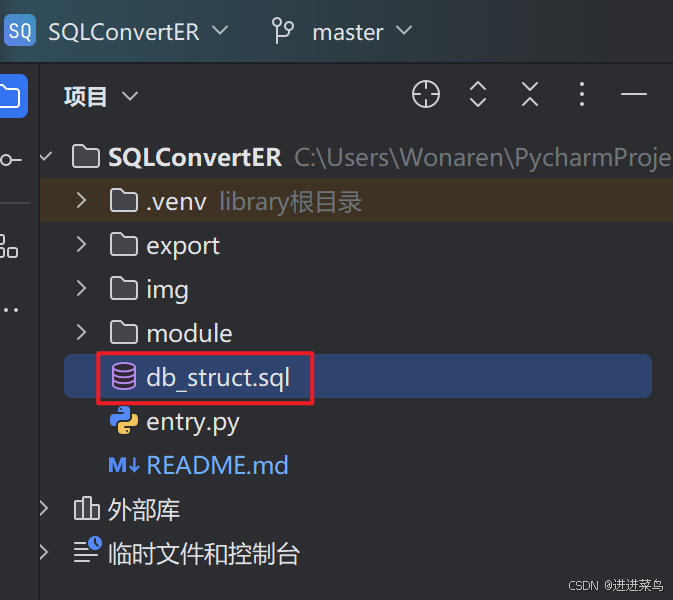

3. 将导出SQL脚本文件放入项目目录下，如


四、运行脚本生成ER图

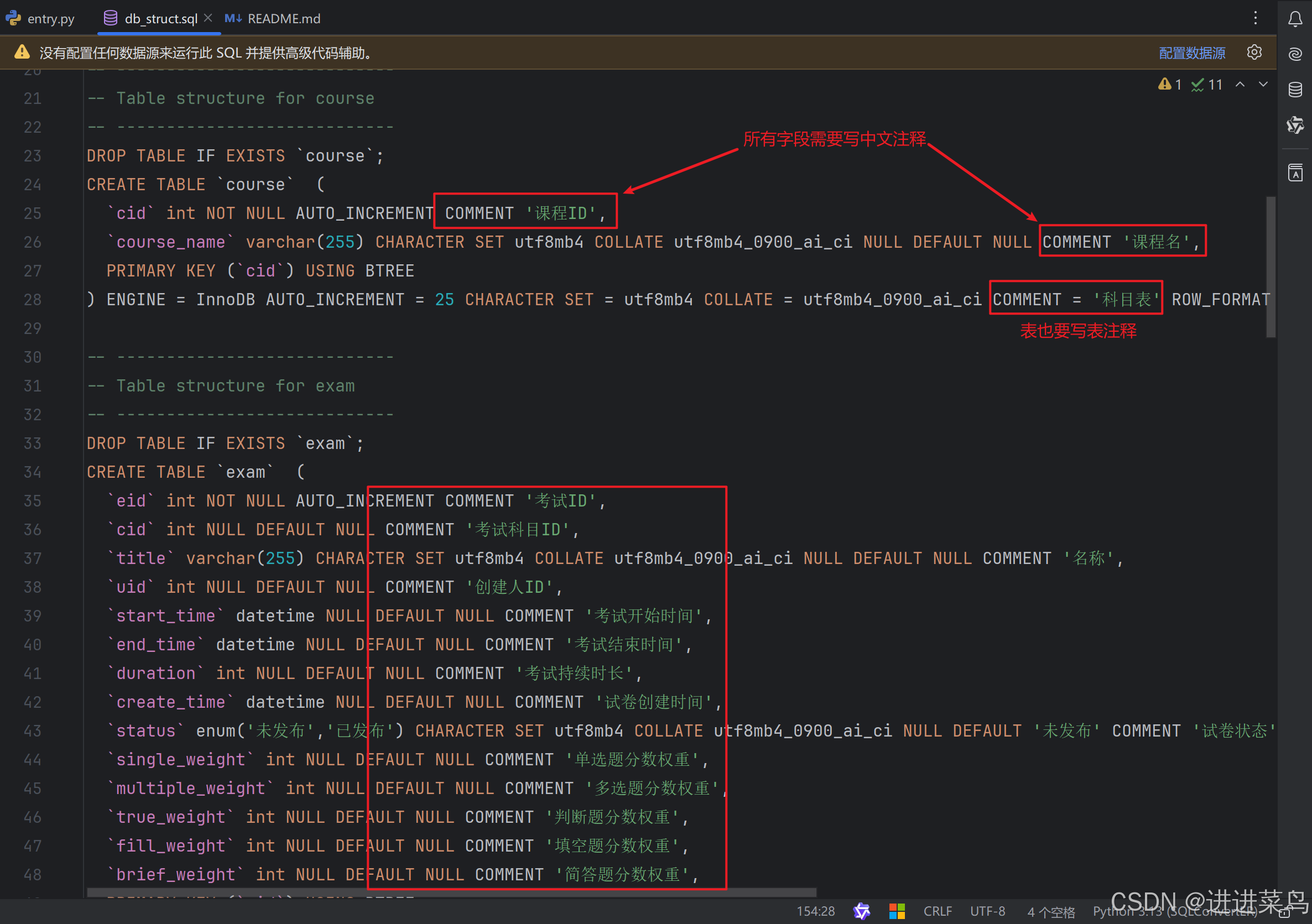

1. 检查SQL脚本格式

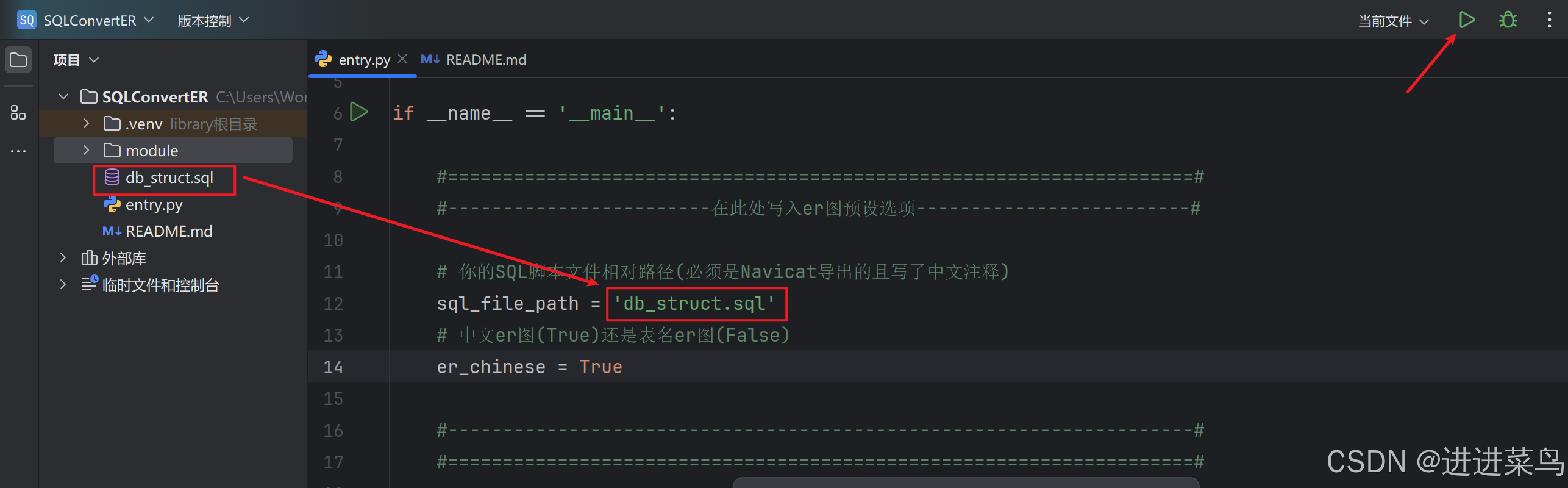

2. 确认SQL文件名与代码中的文件名一致

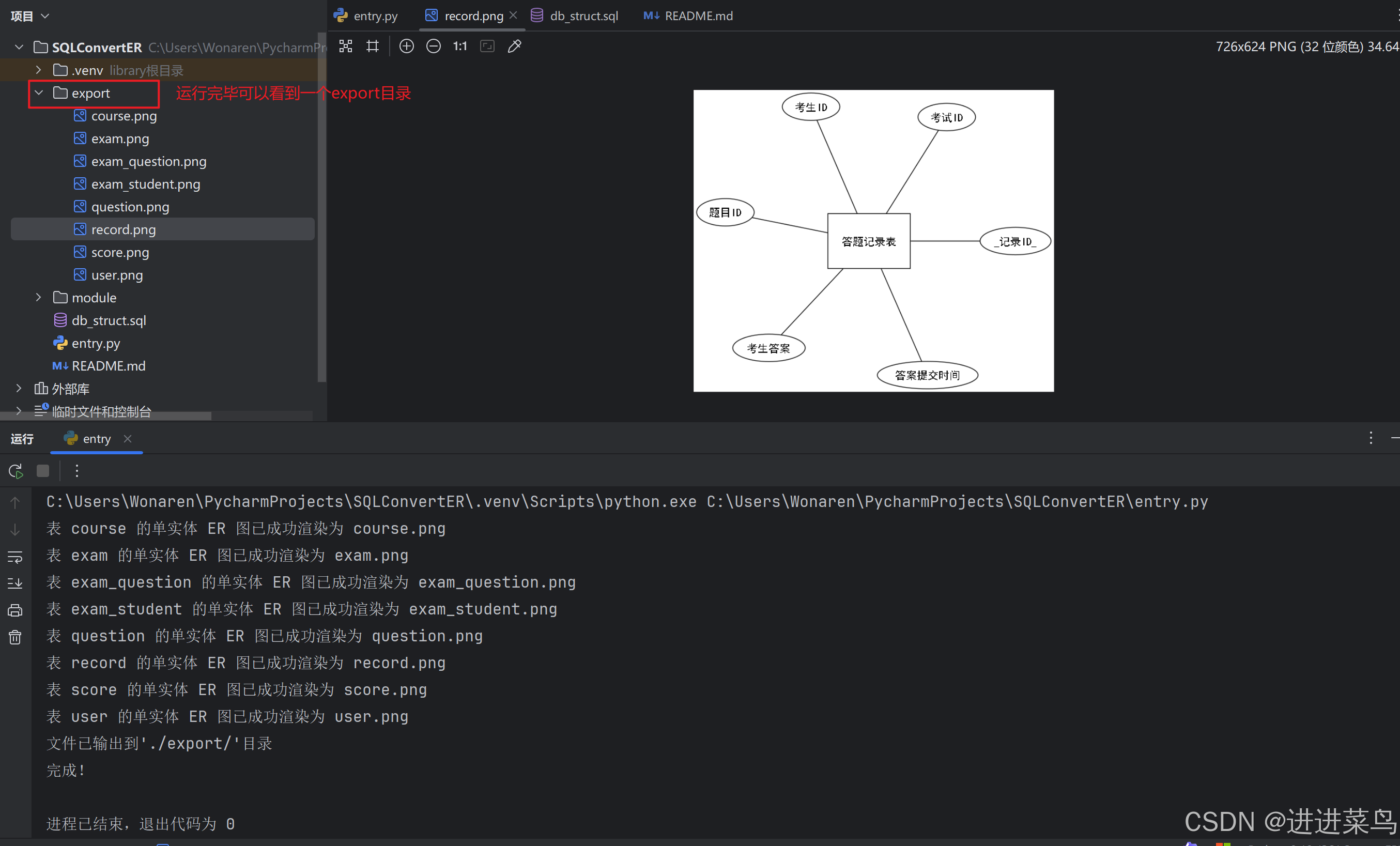

3. 运行结果查看


注意事项

1. 入口文件为entry.py
2. 脚本文件默认文件名为db_struct.sql，目前仅适配了Navicat导出的“仅结构”格式SQL脚
3. 数据库表与表内所有字段均要写中文注释，不然解析出来的内容就是表名。
4. 你可以选择导出中文版ER图（需要中文注释），也可以导出英文版（表名）ER图，只需要修改entry.py中的is_chinese变量。

版权申明

本项目仅供学习参考，请勿用于非法用途，否则一切后果与作者无关，转载请注明出处。
二次创作请保留本仓库地址，并注明出处。
