draw.io中插入word公式

最新推荐文章于 2025-02-20 19:50:14 发布
原创 最新推荐文章于 2025-02-20 19:50:14 发布 · 1.9k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#word #draw.io

文章介绍了如何在没有Visio的情况下，使用draw.io绘制流程图。重点讲解了如何处理Word中的公式，通过将Word公式的格式转换为LaTeX，在draw.io中正确显示。过程中提到了一个在线工具texmath用于转换公式，并且提醒用户注意draw.io中粘贴时可能存在的HTML样式问题，需要清理后才能正常显示。

由于最近需要画一些流程图，但是没有装visio，而是使用draw.io了一段时间。发现无法将word中写的格式直接复制，所以搜集了一些方法

word和draw中的准备

首先在word中需要修改设置

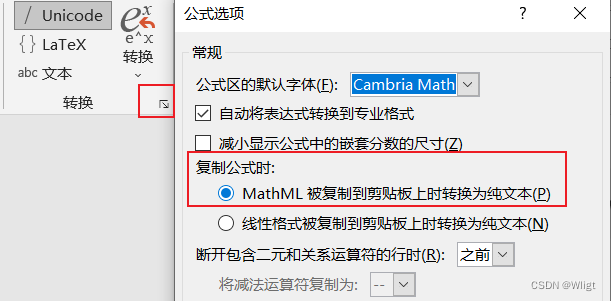

公式选项

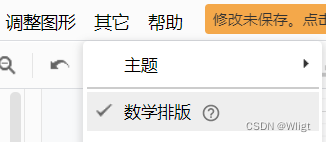

接着在draw.io中勾选数学排版
在这里插入图片描述

公式转换

在这个网站中可以将word中公式的格式转换为latex格式https://johnmacfarlane.net/texmath

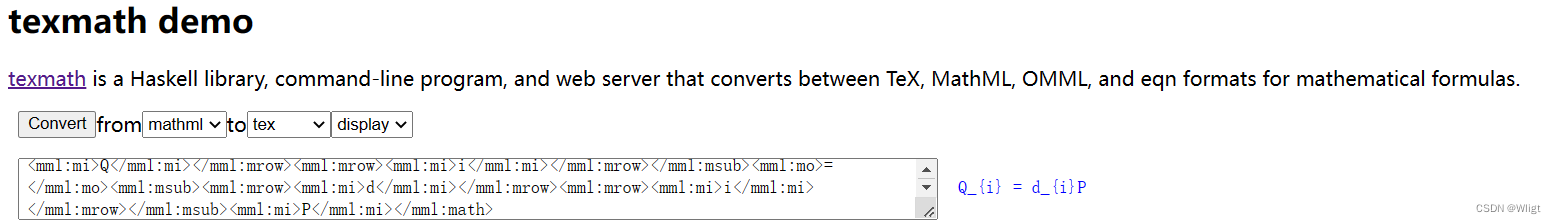

在这里插入图片描述

粘贴至draw.io

之后将转换的格式复制到draw.io中
然后在公式前后加上 $$即可显示公式

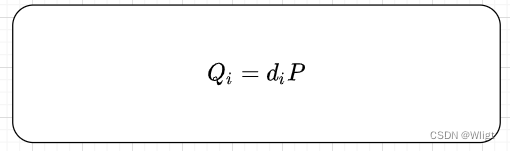

在这里插入图片描述
在这里插入图片描述

一些坑

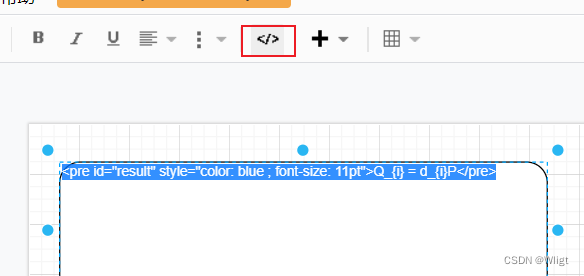

直接粘贴发现无法显示，这是因为draw.io中粘贴时自带一些html样式，需要点击
在这里插入图片描述
即可显示hml样式，将这些多余的样式删除即可
