7.3图的遍历

图的遍历就是从图中的某个顶点出发，按某种方法对图中的所有顶点访问且仅访问一次。
图的遍历比起树的遍历要复杂得多。由于图中顶点关系是任意的，即图中顶点之间是多对多的关系，图可能是非连通图，图中还可能有回路存在，因此在访问了某个顶点后，可能沿着某条路径搜索后又回到该顶点上。为了保证图中的各顶点在遍历过程中访问且仅访问一次，需要为每个顶点设一个访问标志，因此要为图设置一个访问标志数组 visited[n]，用于标示图中每个顶点是否被访问过，它的初始值为 0(假)，一旦顶点 vi访问过，则置 visited[i]为 1(真)，以表示该顶点已访问。

对于图的遍历，通常有两种方法，即深度优先搜索和广度优先搜索。

1、深度优先搜索

深度优先搜索（Depth_First Search，DFS）是指按照深度方向搜索，它类似于树的先根遍历，是树的先根遍历的推广。

深度优先搜索的基本思想是：

（1）从图中某个顶点 v0出发，首先访问 v0。
（2）找出刚访问过的顶点的第一个未被访问的邻接点，然后访问该顶点。以该定点为新顶点，重复此步骤，直到刚访问过的顶点没有未被访问的邻接点为止。
（3）返回前一个访问过的且仍有未被访问的邻接点的顶点，找出该顶点的下一个未被访问的邻接点，访问该顶点。然后执行步骤（2）。

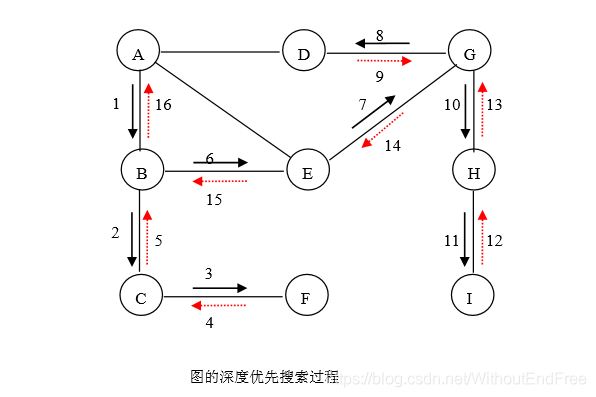

下图给出了一个深度优先搜索的过程图示，其中实箭头代表访问方向，虚箭头代表回溯方向，箭头旁边的数字代表搜索顺序，A 为起始顶点。

首先访问 A，然后按图中序号对应的顺序进行深度优先搜索。图中序号对应步骤的解释如下：

（1）顶点 A 的未访邻接点有 B、E、D，首先访问 A 的第一个未访邻接点 B；
（2）顶点 B 的未访邻接点有 C、E，首先访问 B 的第一个未访邻接点 C；
（3）顶点 C 的未访邻接点只有 F，访问 F；
（4）顶点 F 没有未访邻接点，回溯到 C；
（5）顶点 C 已没有未访邻接点，回溯到 B；
（6）顶点 B 的未访邻接点只剩下 E，访问 E；
（7）顶点 E 的未访邻接点只剩下 G，访问 G；
（8）顶点 G 的未访邻接点有 D、H，首先访问 G 的第一个未访邻接点 D；
（9）顶点 D 没有未访邻接点，回溯到 G；
（10）顶点 G 的未访邻接点只剩下 H，访问 H；
（11）顶点 H 的未访邻接点只有 I，访问 I；
（12）顶点 I 没有未访邻接点，回溯到 H；
（13）顶点 H 已没有未访邻接点，回溯到 G；
（14）顶点 G 已没有未访邻接点，回溯到 E；
（15）顶点 E 已没有未访邻接点，回溯到 B；
（16）顶点 B 已没有未访邻接点，回溯到 A。

至此，深度优先搜索过程结束，相应的访问序列为：A、B、C、F、E、G、 D、H、I。
在这里插入图片描述

【算法思想】
首先实现对 v0所在连通子图的深度优先搜索，用递归算法实现的基本过程为：
（1）访问出发点 v0 。
（2）依次以 v0的未被访问的邻接点为出发点，深度优先搜索图，直至图中所有与 v0 有路径相通的顶点都被访问。若是非连通图，则图中一定还有顶点未被访问，需要从图中另选一个未被访问的顶点作为起始点，重复上述深度优先搜索过程，直至图中所有顶点均被访问过为止。

【算法描述】

#define True  1
#define False  0
#define Error –1   /*出错*/
#define Ok 1 int visited[MAX_VERTEX_NUM];   /*访问标志数组*/
void  TraverseGraph (Graph g) /* 在图 g 中寻找未被访问的顶点作为起始点，并调用深度优先搜索过程进行遍 历。Graph 表示图的一种存储结构，如邻接矩阵或邻接表等 */
{
	for (vi=0; vi<g.vexnum; vi++)
		visited[vi]=False ;   /*访问标志数组初始*/
	for( vi=0; vi<g.vexnum; vi++)   /* 循环调用深度优先遍历连通子图的操作 */ /* 若图 g 是连通图，则此调用只执行一次 */
		if (！visited[vi] )
			DepthFirstSearch(g，vi);
}/* TraverseGraph */

【深度优先遍历图 g 算法】

void  DepthFirstSearch（Graph g,  int v0） /* 深度遍历 v0 所在的连通子图 */
{
	visit(v0);
	visited[v0] =True;     /*访问顶点 v0，并置访问标志数组相应分量 值*/
	w=FirstAdjVertex(g,v0);
	while ( w!=-1)                /*邻接点存在.*/
	{
		if(! visited [w] )
		DepthFirstSearch(g,w);    /* 递 归 调 用 DepthFirstSearch*/
		w=NextAdjVertex(g,v0,w);   /*找下一个邻接点*/
	}
}/*DepthFirstSearch*/

【深度优先遍历 v0 所在的连通子图算法】
上述算法中对于 FirstAdjVertex（g，v0）以及 NextAdjVertex（g，v0，w）并没有具体实现。如果图的存储结构不同，对应操作的实现方法不同，时间耗费也不同。下面分别用邻接矩阵和邻接表具体实现。

（1）用邻接矩阵方式实现深度优先搜索

【算法描述】

void  DepthFirstSearch(AdjMatrix g,  int v0)   /* 图 g 为邻接矩阵类型 AdjMatrix */
{
	visit(v0);
	visited[v0]=True;
	for ( vj=0;vj<n;vj++)
		if (!visited[vj] && g.arcs[v0][vj].adj==1)
			DepthFirstSearch(g, vj);
}/* DepthFirstSearch */

【采用邻接矩阵的 DepthFirstSearch 算法】

（2）用邻接表方式实现深度优先搜索

【算法描述】

void  DepthFirstSearch(AdjList g,  int v0)    /*图 g 为邻接表类型 AdjList */
{
	visit(v0);
	visited[v0]=True;
	p=g.vertex[v0].firstarc;
	while( p!=NULL )
	{
		if (! visited[p->adjvex])
		DepthFirstSearch(g,  p->adjvex);
		p=p->nextarc;
	}
}/*DepthFirstSearch*/

【采用邻接表的 DepthFirstSearch 算法】

以邻接表作为存储结构，查找每个顶点的邻接点的时间复杂度为 O(e)，其中 e 是无向图中的边数或有向图中弧数, 则深度优先搜索图的时间复杂度为 O(n+e)。

（3）用非递归过程实现深度优先搜索

【算法思想】
（1）首先将 v0 入栈；
（2）只要栈不空，则重复下述处理：

a) 栈顶顶点出栈，如果未访问，则访问并置访问标志；
b) 然后将 v0 所有未访问的邻接点入栈。

【算法描述】非递归形式的 DepthFirstSearch

void  DepthFirstSearch(Graph g,  int v0)   /* 从 v0 出发深度优先搜索图 g */
{
	InitStack(S);  /*初始化空栈*/
	Push(S, v0);
	while ( ! Empty(S))
	{
		v=Pop(S);
		if (!visited[v])             /*栈中可能有重复顶点*/
		{
			visit(v);
			visited[v]=True;
		}
		w= FirstAdjVertex (g, v);         /*求 v 的第一个邻接点*/
		while (w!=-1 )
		{
			if (!visited[w])
			Push(S, w);
			w=NextAdjVertex (g, v, w);   /*求 v 相对于 w 的下一个邻接点*/
		}
	}
}

2、广度优先搜索

广度优先搜索（Breadth_First Search）是指按照广度方向搜索，它类似于树的层次遍历，是树的按层次遍历的推广。

广度优先搜索的基本思想是：

（1）从图中某个顶点 v0出发，首先访问 v0。
（2）依次访问 v0的各个未被访问的邻接点。
（3）分别从这些邻接点（端结点）出发，依次访问它们的各个未被访问的邻接点（新的端结点）。访问时应保证：如果 Vi和 Vk为当前端结点，且 Vi在 Vk之前被访问，则 Vi的所有未被访问的邻接点应在 Vk的所有未被访问的邻接点之前访问。重复（3），直到所有端结点均没有未被访问的邻接点为止。

若此时还有顶点未被访问，则选一个未被访问的顶点作为起始点，重复上述过程，直至所有顶点均被访问过为止。

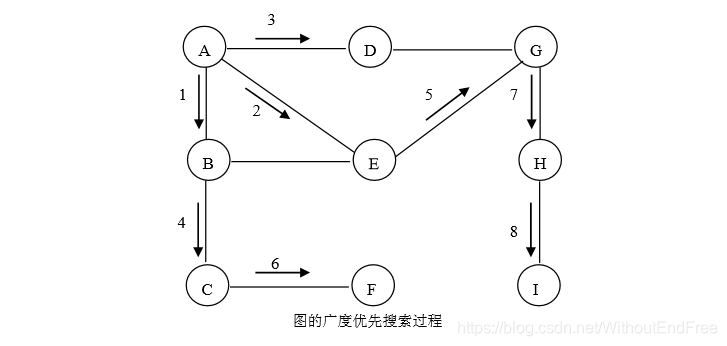

下图给出了一个广度优先搜索过程图示，其中箭头代表搜索方向，箭头旁边的数字代表搜索顺序，A 为起始顶点。

首先访问 A，然后按图中序号对应的顺序进行广度优先搜索。图中序号对应步骤的解释如下：

（1）顶点 A 的未访邻接点有 B、E、D，首先访问 A 的第一个未访邻接点 B；
（2）访问 A 的第二个未访邻接点 E；
（3）访问 A 的第三个未访邻接点 D；
（4）由于 B 在 E、D 之前被访问，故接下来应访问 B 的未访邻接点。B 的未访邻接点只有 C，所以访问 C；
（5）由于 E 在 D、C 之前被访问，故接下来应访问 E 的未访邻接点。E 的未访邻接点只有 G，所以访问 G；
（6）由于 D 在 C、G 之前被访问，故接下来应访问 D 的未访邻接点。D 没有未访邻接点，所以直接考虑在 D 之后被访问的顶点 C，即接下来应访问 C 的未访邻接点。C 的未访邻接点只有 F，所以访问 F；
（7）由于 G 在 F 之前被访问，故接下来应访问 G 的未访邻接点。G 的未访邻接点只有 H，所以访问 H；
（8）由于 F 在 H 之前被访问，故接下来应访问 F 的未访邻接点。F 没有未访邻接点，所以直接考虑在 F 之后被访问的顶点 H，即接下来应访问 H 的未访邻接点。H 的未访邻接点只有 I，所以访问 I。

至此，广度优先搜索过程结束，相应的访问序列为：A、B、E、D、C、G、 F、H、I。
在这里插入图片描述
在遍历过程中需要设立一个访问标志数组 visited[n]，其初值为“False”,一旦某个顶点被访问，则置相应的分量为“True”。同时，需要辅助队列 Q，以便实现要求：“如果 Vi和 Vk为当前端结点，且 Vi在 Vk之前被访问，则 Vi的所有未被访问的邻接点应在 Vk的所有未被访问的邻接点之前访问。”

广度优先搜索连通子图的算法如下：
【算法思想】

（1）首先访问 v0 并置访问标志，然后将 v0 入队；
（2）只要队不空，则重复下述处理： ①队头结点 v 出队； ②对 v 的所有邻接点 w，如果 w 未访问，则访问 w 并置访问标志，然后将 w 入队。

【算法描述】广度优先搜索图 g 中 v0 所在的连通子图

void  BreadthFirstSearch(Graph g,  int v0)   /*广度优先搜索图 g 中 v0 所在的连通子图*/
{
	visit(v0);
	visited[v0]=True;
	InitQueue(&Q);  /*初始化空队*/
	EnterQueue(&Q, v0);  /* v0 进队*/
	while ( ! Empty(Q))
	{
		DeleteQueue(&Q, &v);  /*队头元素出队*/
		w=FirstAdjVertex (g, v);  /*求 v 的第一个邻接点*/
		while (w!=-1)
		{
			if (!visited[w])
			{
				visit(w);
				visited[w]=True;
				EnterQueue(&Q, w);
			}
			w=NextAdjVertex (g, v, w);  /*求 v 相对于 w 的下一个邻接点*/
		}
	}
}

分析上述算法，图中每个顶点至多入队一次，因此外循环次数为 n。当图 g 采用邻接表方式存储，则当结点 v 出队后，内循环次数等于结点 v 的度。对访问所有顶点的邻接点的总的时间复杂度为 O(d0+d1+d2+…+dn-1)=O(e)，因此图采用邻接表方式存储，广度优先搜索算法的时间复杂度为 O(n+e)；当图 g 采用邻接矩阵方式存储，由于找每个顶点的邻接点时，内循环次数等于 n，因此广度优先搜索算法的时间复杂度为 O(n²)。
