硬件学习笔记--2.6.1晶体管图示仪的操作方法

测量NPN三极管的输入特性曲线

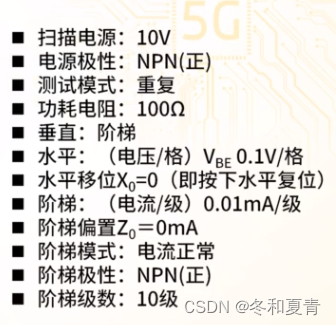

要求参数：

操作步骤：
1、预热后将扫描电源%逆时针调零

2、 设置参数

3、插入待测元件，注意管脚的对应关系

4、启动测试

5、顺时针缓慢调节扫描电源%，直到测试曲线不再向右移动

6、停止测试

7、打开杭州五强图示仪D软件，确保处于上传模式。按下仪器的存储按键，选择通信接口，按下确认键，另存为.jpg文件

8、可以按游标读数，因为是阶梯信号，所以根据数据计算横纵坐标

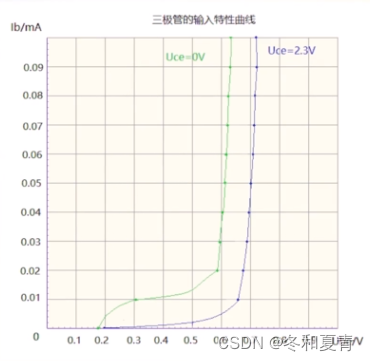

9、处理数据
