配置静态NAT

最新推荐文章于 2024-07-25 16:58:30 发布

原创最新推荐文章于 2024-07-25 16:58:30 发布 · 350 阅读

CC 4.0 BY-SA版权

借助NAT，私有地址网络可通过少量公有IP地址实现与Internet通信，能减缓IP地址枯竭，还可避免外部攻击。文章介绍了实现此功能的步骤，包括通用配置（如配置端口IP和默认路由）和静态NAT配置（如映射地址、配置内外端口等），并提及测试通信和查看转换表。

借助于NAT，私有（保留）地址的"内部"网络通过路由器发送数据包时，私有地址被转换成合法的IP地址，一个局域网只需使用少量IP地址（甚至是1个）即可实现私有地址网络内所有计算机与Internet的通信需求。
这种通过使用少量的公有IP 地址代表较多的私有IP 地址的方式，将有助于减缓可用IP地址空间的枯竭。而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。

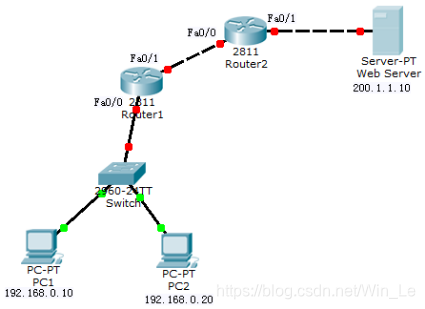

网络拓扑如图－1所示：
在这里插入图片描述
图－1
步骤
实现此案例需要按照如下步骤进行。
步骤一：通用配置
1）配置R1端口IP地址，以及默认路由

tarena-R1(config)#interface f0/0
tarena-R1(config-if)#ip address 192.168.0.1 255.255.255.0
tarena-R1(config-if)#no shutdown
tarena-R1(config-if)#interface f0/1
tarena-R1(config-if)#ip address 201.1.1.1 255.255.255.0
tarena-R1(config-if)#no shutdown
tarena-R1(config-if)#exit
tarena-R1(config)#ip route 0.0.0.0 0.0.0.0 201.1.1.254

2）配置R2端口IP地址
不需要在R2上配置到企业内网的静态路由，因为NAT的存在，企业内部的地址都将被转换、隐藏。

tarena-R2(config)#interface f0/0
tarena-R2(config-if)#ip address 201.1.1.254 255.255.255.0
tarena-R2(config-if)#no shutdown
tarena-R2(config-if)#interface f0/1
tarena-R2(config-if)#ip address 200.1.1.1 255.255.255.0
tarena-R2(config-if)#no shutdown

步骤二：静态NAT配置
1）在R1上将192.168.0.10映射到201.1.1.2，将192.168.0.20映射到201.1.1.3
静态映射有唯一对应的关系，这也提供了外网到内网主机的访问途径，即如果外网主机想访问内网的192.168.0.10，只要访问201.1.1.2即可。
通过静态NAT，可以把内网服务器发布到外网。

tarena-R1(config)#ip nat inside source static 192.168.0.10 201.1.1.2
tarena-R1(config)#ip nat inside source static 192.168.0.20 201.1.1.3

2）在R1上配置NAT内、外端口

tarena-R1(config)#interface f0/0
tarena-R1(config-if)#ip nat inside
tarena-R1(config-if)#interface f0/1
tarena-R1(config-if)#ip nat outside

3）分别在两台PC机上测试到外网主机的通信
PC1测试如下所示：

PC>ipconfig
FastEthernet0 Connection:(default port)
Link-local IPv6 Address.........: FE80::2E0:F7FF:FED6:54CC
IP Address......................: 192.168.0.10
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 192.168.0.1
PC>ping 200.1.1.10
Pinging 200.1.1.10 with 32 bytes of data:
Request timed out.
Request timed out.
Reply from 200.1.1.10: bytes=32 time=1ms TTL=126
Reply from 200.1.1.10: bytes=32 time=0ms TTL=126
Ping statistics for 200.1.1.10:
    Packets: Sent = 4, Received = 2, Lost = 2 (50% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 1ms, Average = 0ms
PC>

PC2的测试如下所示：

PC>ipconfig
FastEthernet0 Connection:(default port)
Link-local IPv6 Address.........: FE80::2D0:BAFF:FE98:9E29
IP Address......................: 192.168.0.20
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 192.168.0.1
PC>ping 200.1.1.10
Pinging 200.1.1.10 with 32 bytes of data:
Request timed out.
Request timed out.
Reply from 200.1.1.10: bytes=32 time=0ms TTL=126
Reply from 200.1.1.10: bytes=32 time=1ms TTL=126
Ping statistics for 200.1.1.10:
    Packets: Sent = 4, Received = 2, Lost = 2 (50% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 1ms, Average = 0ms
PC>

4）在R1上查看NAT转换表

tarena-R1#show ip nat translations
Pro  Inside global     Inside local       Outside local      Outside global
icmp 201.1.1.3:17      192.168.0.20:17    200.1.1.10:17      200.1.1.10:17
icmp 201.1.1.3:18      192.168.0.20:18    200.1.1.10:18      200.1.1.10:18
icmp 201.1.1.3:19      192.168.0.20:19    200.1.1.10:19      200.1.1.10:19
icmp 201.1.1.3:20      192.168.0.20:20    200.1.1.10:20      200.1.1.10:20
---  201.1.1.2         192.168.0.10       ---                ---
---  201.1.1.3         192.168.0.20       ---                ---
