配置静态 NAT

【实验目的】
配置网络地址变换，提供到公司共享服务器的可靠外部访问。

【背景描述】
某 IT 企业因业务扩展，需要升级网络，他们选择 172.16.1.0/24 作为私有地址，并用NAT 来处理和外部网络的连接。

【需求分析】
公司需要将 172.16.1.5 和 172.16.1.6 两台主机作为共享服务器，需要外网能够访问，考虑到包括安全在内的诸多因素，公司希望对外部隐藏内部网络。

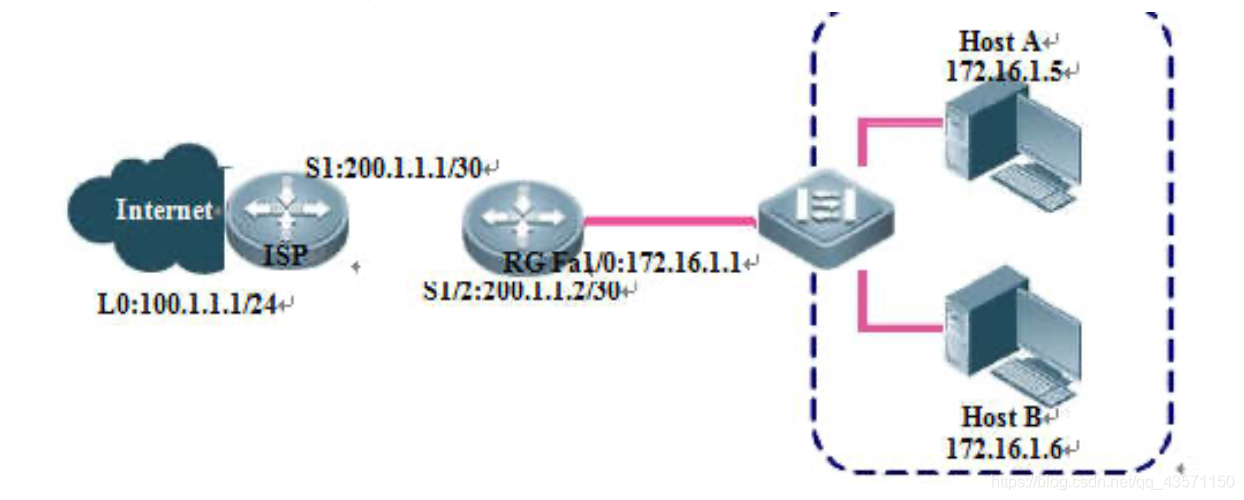

【实验拓扑】
在这里插入图片描述
【实验设备】
路由器2台
交换机1台
PC机2台

【预备知识】
路由器基本配置知识、IP 路由知识、NAT 原理。

【实验原理】
在路由器上把 172.16.1.5、172.16.1.6 两台主机静态映射到外部，把内网隐藏起来。

【实验步骤】
步骤 1 ：在路由器上配置 IP 路由选择和 IP 地址。

RG#config t
RG(config)#interface serial 1/2
RG(config-if) #ip address 200.1.1.2 255.255.255.252
RG(config-if) #clock rate 64000
RG(config)#interface FastEthernet 1/0
RG(config-if) #ip address 172.16.1.1 255.255.255.0
RG(config)#ip route 0.0.0.0 0.0.0.0 serial 1/2
