Step2:让PB0处于低电平状态---------找到rb8.2.4 端口输出数据寄存器(GPIOx_ODR) (x=A..E) （先让端口处于能用的状态）

Step3:控制GPIOB口处于输出状态-----------找到rb8.2.1端口配置低寄存器(GPIOx_CRL) (x=A..E) rb8.2.2 端口配置高寄存器(GPIOx_CRH) (x=A..E) （能用了之后再开始传输数据）

2：address = base address+ offset address

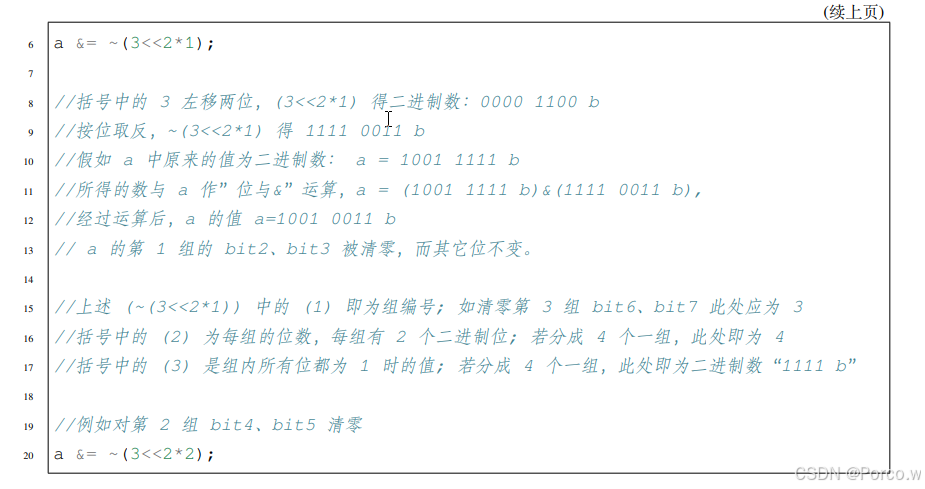

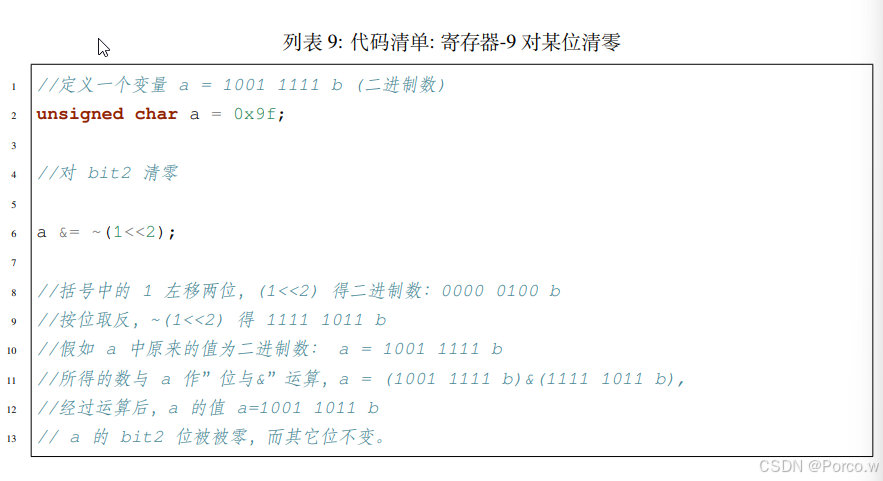

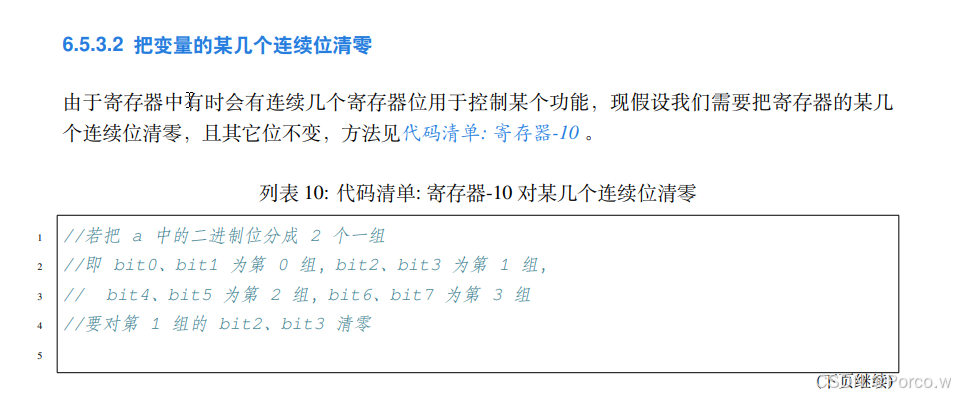

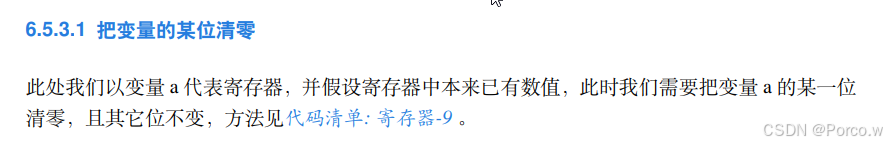

3. Keil5中如何置位（1）与清零（0）并且不影响其他位

3.1 固定语法/与或运算review

3.2 1<<0编辑

3.3 Examples

Purpose: 让PB0亮起来

Reference book（rb）:STM32官方手册

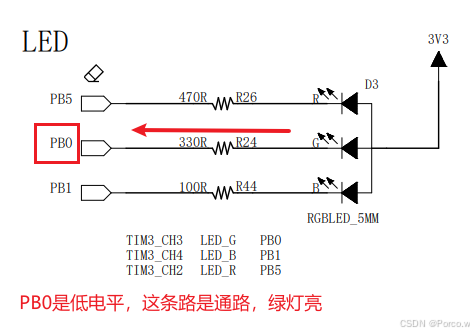

Step1:分析电路图，要使得PB0亮，PB0应该处于什么状态

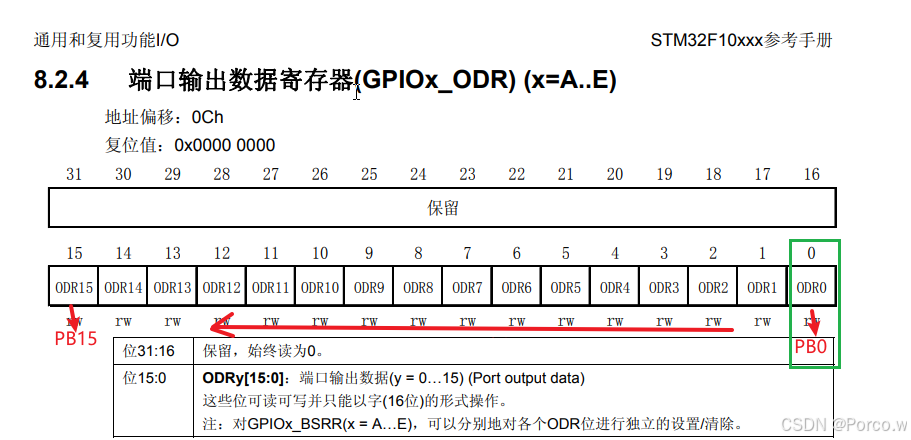

Step2:让PB0处于低电平状态---------找到rb8.2.4 端口输出数据寄存器(GPIOx_ODR) (x=A..E) （先让端口处于能用的状态）

因为端口状态是由输出寄存器ODR控制的，所以需要去找端口ODR输出数据寄存器

接下来就去rb上在找地址

rb2.2 存储器组织

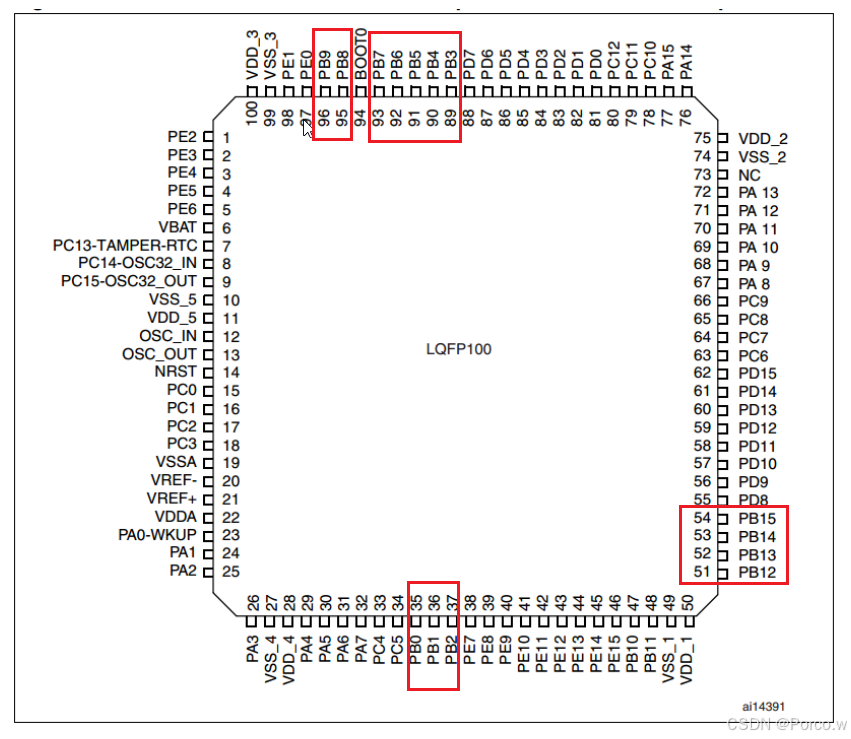

首先，我们要控制PB0，PB0是由GPIOB端口控制的，而GPIOB又是在APB2总线上

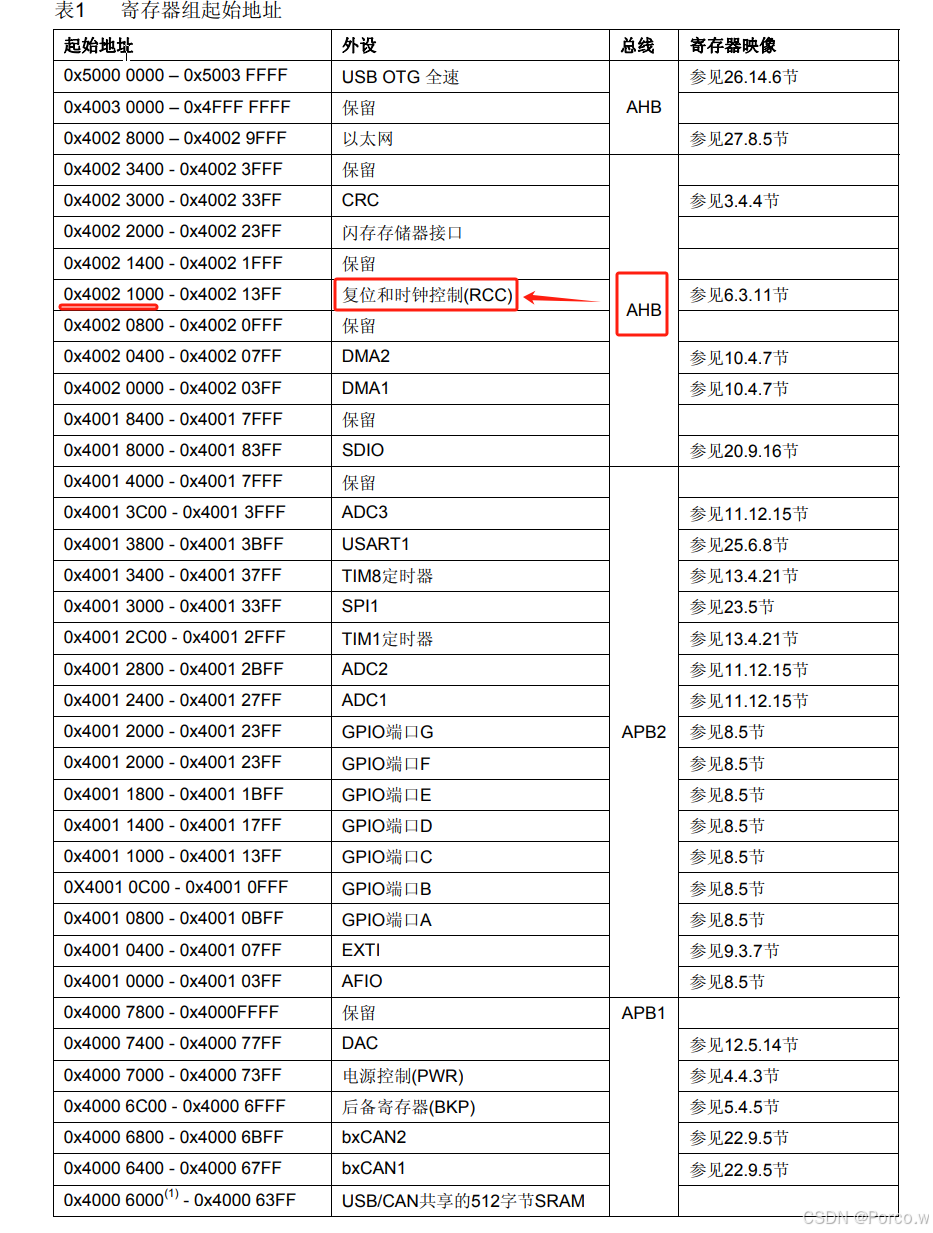

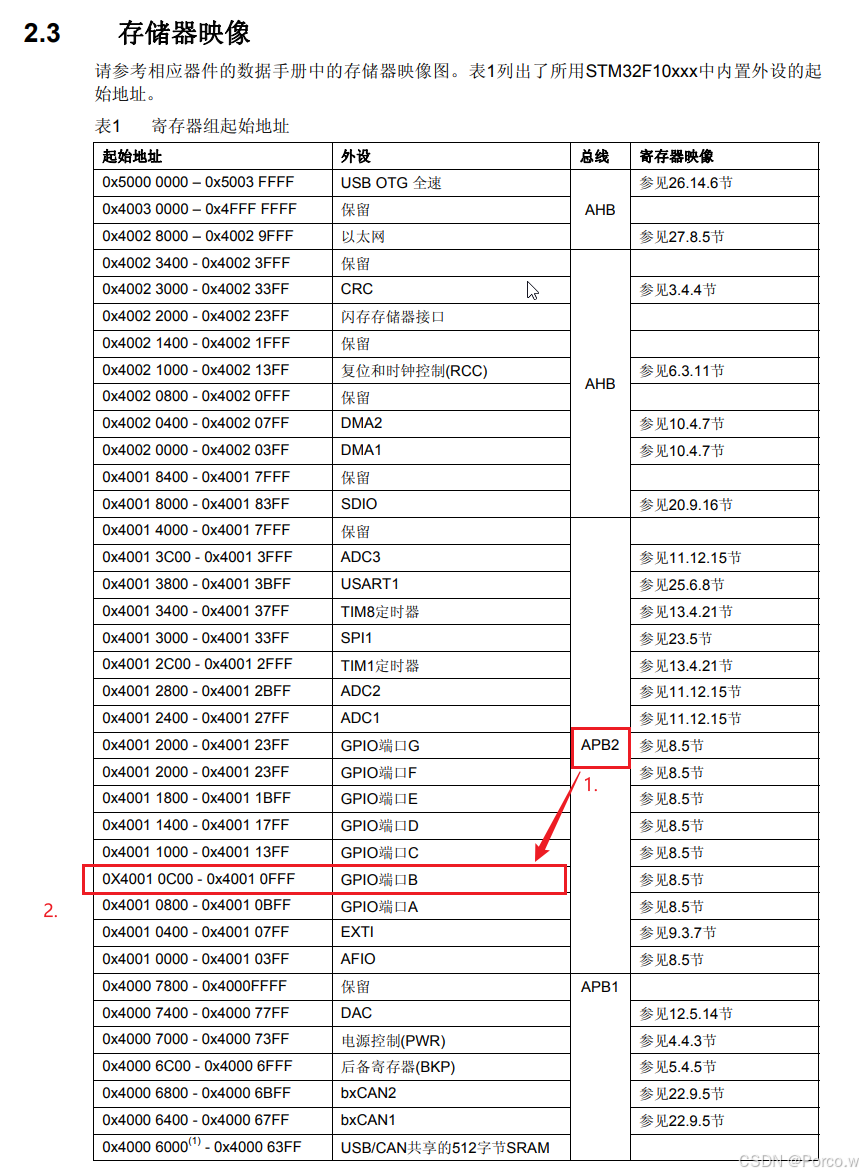

GPIOB由APB2线控制，先找到APB2线-------------->rb2.3 存储器映像

发现GPIO端口B的起始地址是0X4001 0C00

So according to the implement knowledge 2

ODR寄存器的偏移地址是0Ch

0X4001 0C00 + 0Ch = 0X4001 0C0C

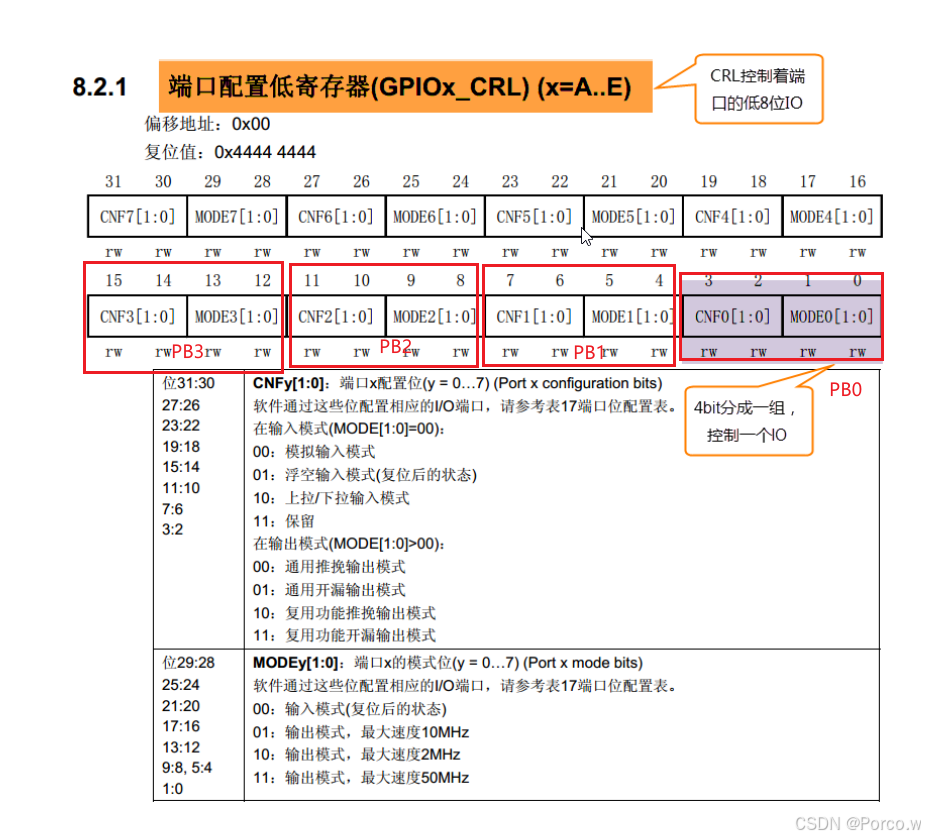

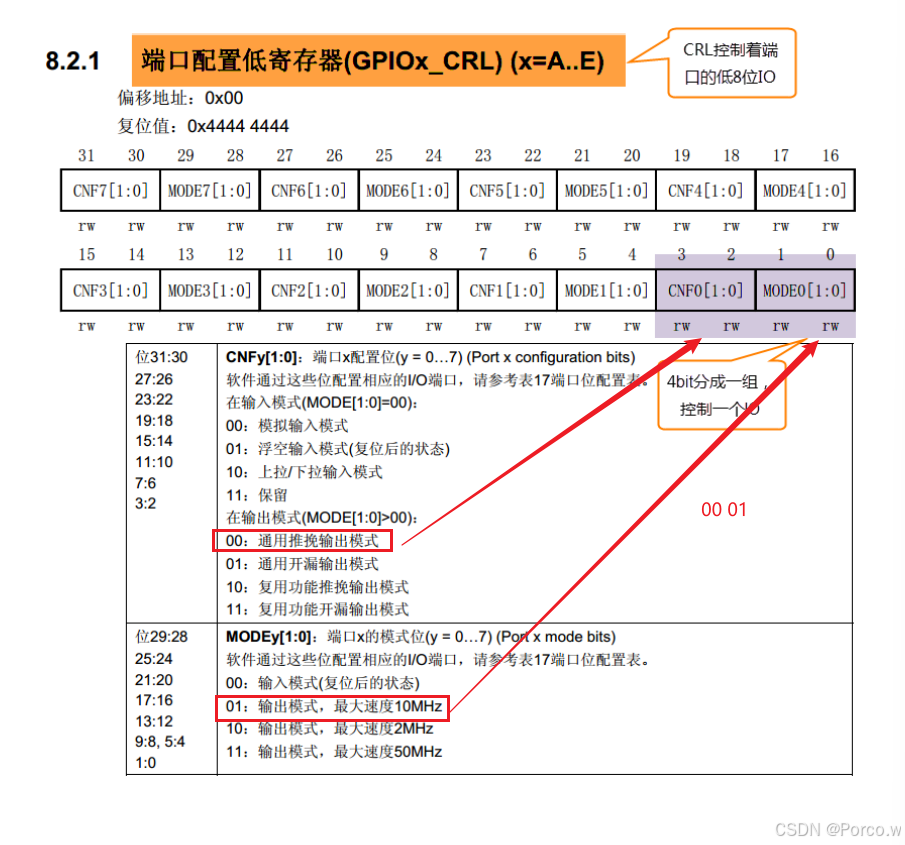

Step3:控制GPIOB口处于输出状态-----------找到rb8.2.1端口配置低寄存器(GPIOx_CRL) (x=A..E) rb8.2.2 端口配置高寄存器(GPIOx_CRH) (x=A..E) （能用了之后再开始传输数据）

因为GPIO端口既可以输入也可以输出，所以调整完PB0的端口状态后需要调整端口的输入输出状态

因为4个位是一个IO口，所以是4*0，在keil5中语法应该是这样

为什么用端口配置低寄存器而不是端口配置高寄存器呢？

因为它是4bit控制一个IO口

Step4：打开GPIOB的时钟

因为每一个GPIO的端口时钟都是被关闭的，所以我们需要打开它，那我们就要去总线构架中去找时钟是由哪个总线控制的

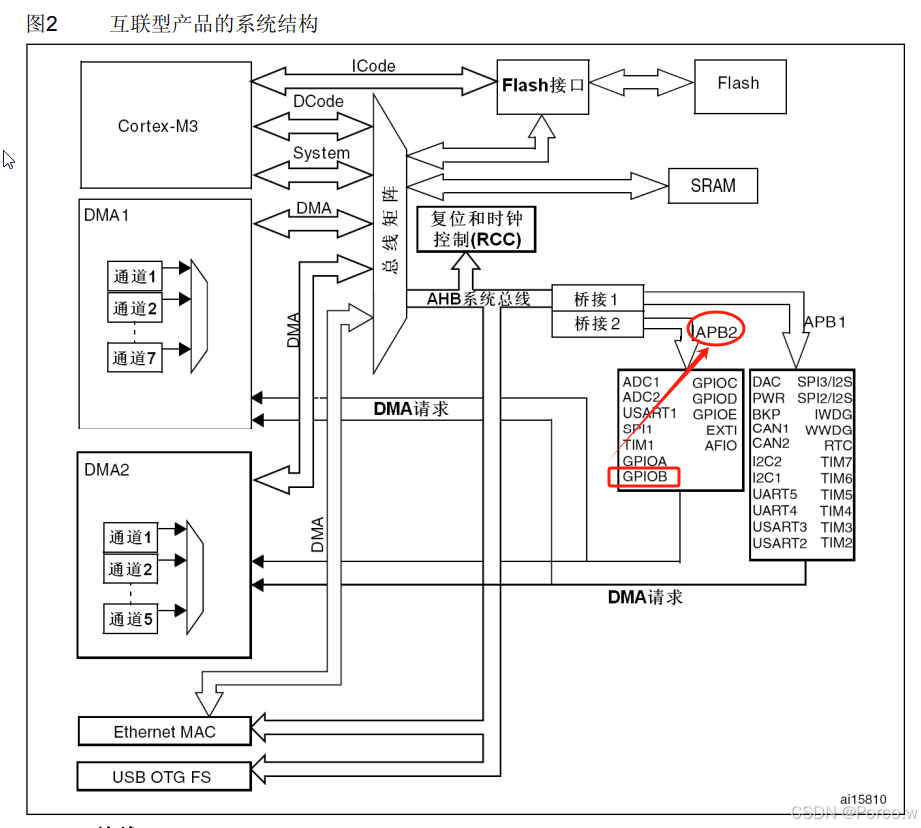

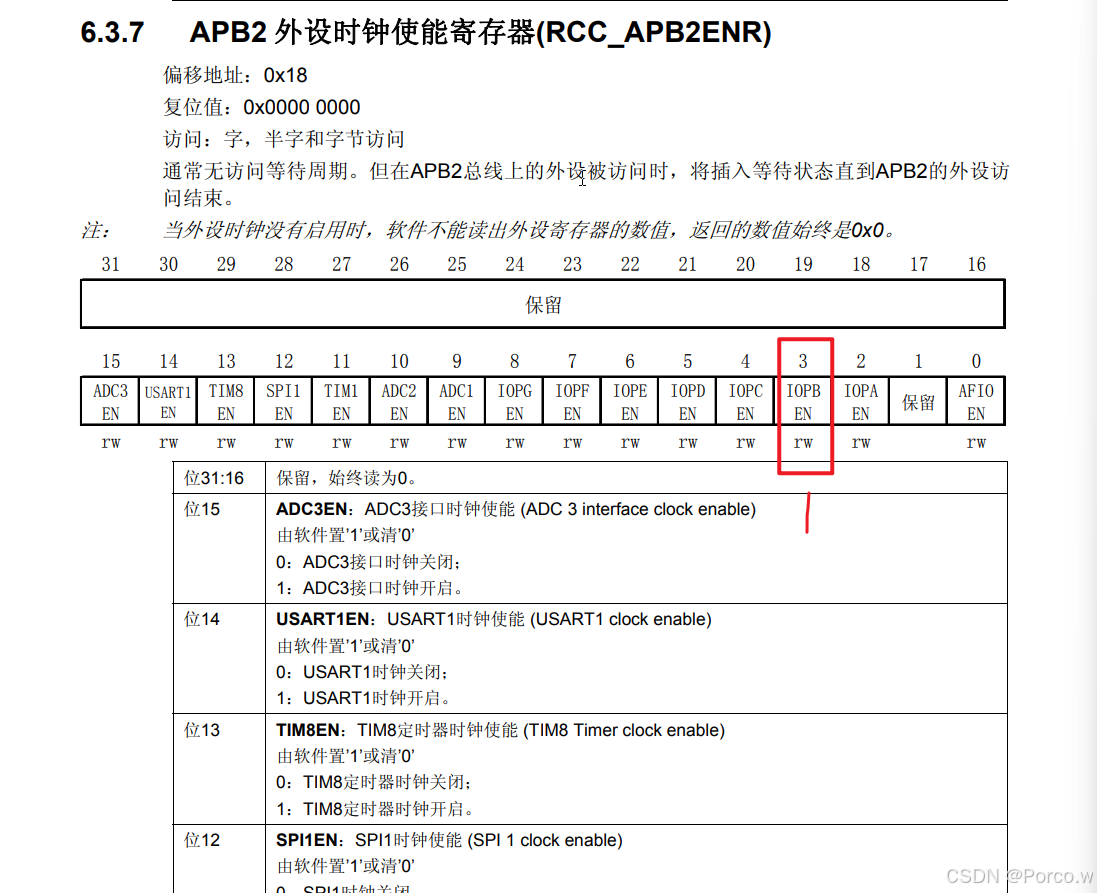

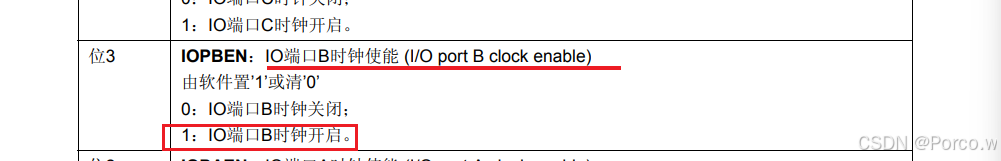

由图可以看出，RCC是控制APB1和APB2的外设，如果要打开GPIOB就要打开APB2的时钟--------------> 查看手册rb 6.3.7 APB2 外设时钟使能寄存器(RCC_APB2ENR)

查看之后发现第三位的需要计为1才能enable

因为RCC在AHB总线上，所以

点亮LED灯完整代码

#include "stm32f10x.h"

int main(void)
{

	//打开GPIOB端口时钟
	*(unsigned int*)0x40021018|=(1<<3);

	//控制IO口为输出
	*(unsigned int*)0x40010C00 &=~((0x0F)<<(4*0)); //先把后4位清零
	*(unsigned int*)0x40010C00|=((1)<<(4*0)); //再把需要的值代入进去

	//控制ODR寄存器（找到PB0口并设置为低电平）
  *(unsigned int*)0x40010C0C &=~(1<<0); //基地址+偏移地址 与上=取反1左移0位(注意中英文分号)

}

//置位 |=   ， 清零 &=~

void SystemInit(void)
{

//函数体为空，目的是为了骗过编译器不报错

}
