分页式存储管理

●实验目的：

熟练掌握分页式管理基本原理，并在实验过程中体现内存空间的分配与回收、地址转换过程。
掌握利用“位示图”管理内存与置换空间的分配与回收。
掌握基本的位运算。
掌握请求分页式存储管理基本原理，并在实验过程中体现内存与置换空间的分配与回收、地址转换以及缺页处理过程。

●实验内容：在实验1基础上实现分页式存储管理内存分配和地址转换过程。进一步实现请求分页式存储管理过程，包括内存和置换空间管理、地址转换以及缺页处理，能够体现FIFO和LRU算法思想。

●参考学时：6学时

●实验提示：

建立一个位示图数据结构，用来模拟内存的使用情况。位示图是利用若干位的0/1值代表某类空间的占用状态的数据结构。在本实验中，位示图的位数与设定的物理块个数相同。程序启动时可利用一组随机0或1填充位示图，以模拟程序开始执行是内存已被占用状态。

假设内存大小为64K，块大小为1K，则共有64个块，需要创建如下的位示图数据结构：

#define BLOCK_SIZE 1024 //块大小，定义成宏，便于修改

#define MEM_SIZE 64 //块个数

//定义char型数组，每个char变量占用8位，长度为8，共64位

char bitmap[MEM_SIZE/8];

随机填充的代码如下：

#include "time.h"

…

srand(time(NULL));

for(i=0;i<MEM_SIZE/8;i++)

…bitmap[i]=(char)rand();

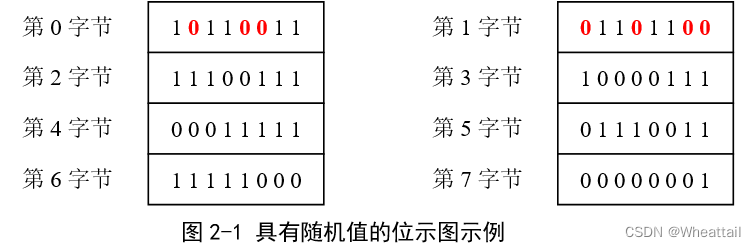

随机填充后的位示图可能的值如图2-1所示。该位示图表示内存的2（0字节第2位）、3（0字节第3位）、6（0字节第6位）、8（1字节第0位）、9（1字节第1位）、12（1字节第4位）、15（1字节第7位）…等块没有被占用。

2.在实验1基础上扩充PCB，添加进程大小和页表：

struct PCB｛

…

int size;

int* page_table;

｝

创建进程时输入进程大小，并根据程序中设定的页面大小为进程分配页表空间，并分配物理块。例如，在上图基础上，若要建立一个大小为5000字节的进程，则：

计算该进程共有“向上取整（5000/1024）=5”个页，需要占用5个内存块；
建立空的页表，即长度为5的一维整数数组；
从位示图中找出前5个“0”位在整个位示图中的位置号（即内存中的空闲块块号）（若第i字节第j位为0，则该位在位示图中的位置为8*i+j），并将这些位置号依次填入页表中，同时把对应的“0”改为“1”，以示对应内存块已经分配。

tmp=(struct PCB *)malloc(sizeof(struct PCB));//所创建进程的PCB

tmp->size=size;//进程大小

//计算出块个数

block_count=(int)ceil(tmp->size/(double)BLOCK_SIZE); //分配页表

tmp->page_table=(int *)malloc(sizeof(int)*block_count);

在位示图中判断某字节b的第bit_no位是1还是0代码如下：

int getbit(char b,int bit_no){

//将00000001左移bit_no位，得到如00010000值

char mask=(char)1<<bit_no;

if(b&mask) //进行与操作后结果不为0，则第bit_no位一定是1

return 1;

else//进行与操作后结果为0，则第bit_no位一定是0

return 0;

}

设置位示图的某字节b的第bit_no位为1或0代码如下：

void setbit(char *b,int bit_no,int flag){

char mask=(char)1<<bit_no;//得到如00010000值

if(flag)//flag为真，表示将第bit_no位设置为1

*b=*b|mask;//进行或操作，对应位变成1

else{//flag为假，表示将第bit_no位设置为0

mask=~mask;//取反，得到如11101111值

*b=*b&mask;//进行与操作，对应位变成0

}

输入当前执行进程所要访问的逻辑地址，并将其转换成相应的物理地址：

（1）首先编写根据页面大小得到逻辑地址中页号和页内地址分界值（如页面大小为1024，则分界值为log21024=10）

int mylog2(int size){//size为页面大小

return (int)ceil((log10(size)/log10(2)));

}

（2）根据输入的逻辑地址la，计算其页号和页内地址：

int la,pageno,offset,mask;

printf("逻辑地址：(<0退出)");

scanf("%d",&la);

//将逻辑地址右移若干位，得到页号

pageno=la>>mylog2(BLOCK_SIZE);

//将1111…111左移若干位，得到11…11000..00

mask=(0xffffffff)<<mylog2(BLOCK_SIZE);

//将11…11000..00取反，得到00…00111..11

mask=~mask;

//将逻辑地址与mask进行与操作，得到页内地址

offset=la&mask;

进程退出时，根据其页表内容将位示图对应位置的“1”回填为“0”。
扩充页表，将其变成支持请求和置换功能的二维页表（增加存在位等）。创建进程时可装入固定的前三页（或键盘输入初始装入页数，不同进程的装入个数可以不同），其余页装入到置换空间内（置换空间大小应为内存空间大小的1.5-2倍，对其还需建立独立的置换空间位示图）。
分别采用FIFO或LRU置换算法对地址转换过程中可能遇到的缺页现象进行页面置换。可将多次地址转换过程中所涉及到的页号视为进程的页面访问序列，从而计算置换次数和缺页率。以下是某次地址变换过程中的交互示例（红色为用户输入，蓝色为程序提示）：

逻辑地址:3072

是否为写指令(Y/N):Y

逻辑地址3072对应的页号为:3,页内偏移地址为:0

3号页不在内存,外存块号为12,需置换…

利用FIFO算法选中内存1号页,该页内存块号为6,修改位为1,外存块号为10

将内存6号块内容写入外存10号块,成功

将外存12号块内容调入内存6号块中,置换完毕

逻辑地址3072对应的物理地址为6144

代码

#include<iostream>
#include<string.h>
#include<queue>
#include<vector>
#include<list>
#include <array>
#include <random>
#include <algorithm>
#include <numeric>
#include<deque>

using namespace std;

int yechang, kuaichang, kuaidaxiao;
int yehao;
int kuaihao;
int fangwencishu=0, luojidizhi;

vector<int> weishitu(64, 1);
//FIOF
struct FIFO
{
    int kuaihao=-1;
    int zhuangtaiwei=0;
};
queue<int> FIOFQ;
int queyecishu = 0, zhihuancishu = 0;
int Fwulidizhi;

//LRU
struct LRU
{
    int kuaihao = -1;
    int zhuangtaiwei = 0;
};
deque<int> LRUQ;
int Lqueyecishu = 0, Lzhihuancishu = 0;
int Lwulidizhi;

void createbitmap()//创建位视图
{
    std::random_device rd;
    std::mt19937 gen(rd());

    std::vector<int> indices(64);
    std::iota(indices.begin(), indices.end(), 0);
    std::shuffle(indices.begin(), indices.end(), gen);

    for (int i = 0; i < kuaichang; ++i) {
        weishitu[indices[i]] = 0;
    }
}

void showbitmap() {
    int flag = 0;
    for (int i = 0; i < 64; i++) {
        cout << weishitu[i] << ' ';
        flag++;
        if (flag == 8) {
            cout << endl;
            flag = 0;
        }
    }
}


int main() {

	cout << "输入页长 块长 块大小(kb):";
	cin >> yechang >> kuaichang >> kuaidaxiao;
    cout << "位示图" << endl;
    vector<FIFO> fifo(yechang);
    vector<LRU> lru(yechang);
    createbitmap();
    showbitmap();
    while (1) {
        cout << "输入逻辑地址:";
        cin >> luojidizhi;
        fangwencishu++;
        //页号=逻辑地址/(块大小*1024)
        yehao = luojidizhi / (kuaidaxiao * 1024);
        if (fifo[yehao].zhuangtaiwei != 1) {
            FIOFQ.push(yehao);
            queyecishu++;
            int flag = 0;
            for (int i = 0; i < 64; i++) {
                if (FIOFQ.size() > kuaichang) {
                    break;
                }
                if (weishitu[i] == 0) {
                    kuaihao = i;
                    flag = 1;//找到了
                    fifo[yehao].kuaihao = kuaihao;
                    fifo[yehao].zhuangtaiwei = 1;
                    break;
                }
            }
            if (flag == 0) {//没找到
                int tyehao = FIOFQ.front();
                FIOFQ.pop();
                fifo[yehao].kuaihao = fifo[tyehao].kuaihao;
                fifo[yehao].zhuangtaiwei = 1;
                fifo[tyehao].kuaihao = -1;
                fifo[tyehao].zhuangtaiwei = 0;
                zhihuancishu++;
            }
        }

        //LRU
        if (lru[yehao].zhuangtaiwei != 1) {
            LRUQ.push_back(yehao);
            Lqueyecishu++;
            int flag = 0;
            for (int i = 0; i < 64; i++) {
                if (LRUQ.size() > kuaichang) {
                    break;
                }
                if (weishitu[i] == 0) {
                    kuaihao = i;
                    weishitu[i] = 1;
                    flag = 1;//找到了
                    lru[yehao].kuaihao = kuaihao;
                    lru[yehao].zhuangtaiwei = 1;
                    break;
                }
            }
            if (flag == 0) {//没找到
                int tyehao = LRUQ.front();
                LRUQ.pop_front();
                lru[yehao].kuaihao = lru[tyehao].kuaihao;
                lru[yehao].zhuangtaiwei = 1;
                lru[tyehao].kuaihao = -1;
                lru[tyehao].zhuangtaiwei = 0;
                Lzhihuancishu++;
            }
        }
        else if(LRUQ.back()!=yehao){
           /* LRUQ.push_back(LRUQ.front());
            LRUQ.pop_front();*/

            deque<int> t;
            while (LRUQ.size()) {
                if (LRUQ.front() != yehao) {
                    t.push_back(LRUQ.front());
               }
                LRUQ.pop_front();
            }
            t.push_back(yehao);
            LRUQ = t;
        }

        cout << "位示图\n";
        showbitmap();
        cout << "FIFO:" << endl;
        //物理地址=逻辑地址%1024 + 块号*1024    块大小不是1,1024换成块大小*1024
        cout << "物理地址:" << luojidizhi % (1024 * kuaidaxiao) + kuaihao * (1024 * kuaidaxiao) << endl;
        cout << "页号  块号  状态位" << endl;
        for (int i = 0; i < yechang; i++) {
            cout << i << "     " << fifo[i].kuaihao << "     " << fifo[i].zhuangtaiwei << endl;
        }
        cout << "栈(底->顶):";
        queue<int> t = FIOFQ;
        while (t.size())
        {
            cout << t.front() << ' ';
            t.pop();
        }
        cout << endl;
        cout << "第 " << fangwencishu << " 次访问。\n";
        cout << "缺页次数：" << queyecishu << "  " << "置换次数：" << zhihuancishu << endl;
        cout << "缺页率：" << (double)queyecishu / fangwencishu * 100 << "%" << "    " << "置换率:" << (double)zhihuancishu / fangwencishu * 100 << "%" << endl;


        cout << "LRU:" << endl;
        cout << "物理地址:" << luojidizhi % (1024 * kuaidaxiao) + kuaihao * (1024 * kuaidaxiao) << endl;
        cout << "页号  块号  状态位" << endl;
        for (int i = 0; i < yechang; i++) {
            cout << i << "     " << lru[i].kuaihao << "     " << lru[i].zhuangtaiwei << endl;
        }
        cout << "栈(底->顶):";
        deque<int> tt = LRUQ;
        while (tt.size())
        {
            cout << tt.front() << ' ';
            tt.pop_front();
        }
        cout << endl;
        cout << "第 " << fangwencishu << " 次访问。\n";
        cout << "缺页次数：" << Lqueyecishu << "  " << "置换次数：" << Lzhihuancishu << endl;
        cout << "缺页率：" << (double)Lqueyecishu / fangwencishu * 100 << "%" << "    " << "置换率:" << (double)Lzhihuancishu / fangwencishu * 100 << "%" << endl;
    }


}
