本文介绍 CAA 二次开发中使用声明文件创建命令的方法，为创建命令提供一种更简便的方式。

目录

1、简介

2、为什么要使用声明文件创建命令

3、创建通用命令插件（General Addin）

3.1  创建模块

3.2  创建指定路径

3.3  创建声明文件

3.4  创建资源文件

3.5  修改字典文件

3.6  编译运行

4、创建模块命令插件（App Addin）

4.1  创建模块

4.2  创建指定路径

4.3  创建声明文件

4.4  创建资源文件

4.5  编译运行

5、创建模型命令插件（Model Addin）

5.1  创建模块

5.2  创建指定路径

5.3  创建声明文件

5.4  创建资源文件

5.5  编译运行

6、创建应用模块（App）

6.1  创建模块

6.2  创建指定路径

6.3  创建声明文件

6.4  创建资源文件

6.5  创建附加应用程序

6.6  编译运行

1、简介

首先，我先介绍一下本文涉及到的一些术语。

CommandHeader  命令头，我们在 CATIA 界面看到的命令实际上是由此命令头展示的，只有点击命令图标，相应的命令才会加载。

App  应用模块，如零件设计模块（Part Design），在 CAA 接口中对应于 Workbench 。

Model 数据模型，如产品、零件、草图等。一个数据模型可以被不同的应用模块操作，例如在零件节点中，我们可以使用零件设计模块、曲面设计模块等，在 CAA 接口中对应于 Workshop 。

Addin  命令插件，大多数时候 CAA 开发的命令都是通过命令插件显示在 CATIA 界面的。插件分为三种类型：通用命令插件（General Addin）、模型命令插件（Model Addin）、模块命令插件（App Addin）。

2、为什么要使用声明文件创建命令

在 2.7 新建 Component 中介绍了通过自定义组件实现 CATIAfrGeneralWksAddin 接口的方式创建命令，组件中主要提供以下两个接口函数的实现：

public virtual void CreateCommands() = 0
public virtual CATCmdContainer* CreateToolbars() = 0

但是 CATIAfrGeneralWksAddin 是一个通用命令插件接口，组件实现此接口创建的命令会显示在所有模块下，如果定制开发的功能比较多，界面就比较混乱了，如果只希望二次开发的命令按功能分别显示在特定的应用模块下，就需要实现特定的接口，例如将命令显示在工程图应用中，需让组件实现 CATIDrwAddin 接口，然而并不是所有的应用都有相应的 Addin 接口，自己写 Addin 接口又比较复杂。

因此，本文介绍如何使用声明文件创建命令。

声明文件是一个以 afr 为扩展名的 XML 文件，通过文件所在的路径来指定数据模型和应用模块信息，下文分别介绍通过声明文件创建各种命令插件以及应用模块的方法。

开始之前，首先在对应的框架（如 TestFrame）的依赖文件 IdentityCard.xml 中添加以下内容

<toolPrerequisite name="MkDAfrTool"/>

3、创建通用命令插件（General Addin）

通用命令插件会显示在所有模块下，创建步骤如下：

3.1  创建模块

在对应的框架（如 TestFrame）下创建一个模块（如 TestGlobalD），类型选择 Resource，如 图1

图 1

完成后修改模块的 Imakefile.mk 依赖文件，添加如下内容：

BUILT_OBJECT_TYPE = RUNTIME DATA
SCRAMBLING_KEY = 2

3.2  创建指定路径

创建指定目录路径，如 图2

图 2
  • TestFrame  框架所在目录
  • TestGlobalD.m  模块所在目录
  • src  创建模块时自动创建的目录
  • resources  固定名称的目录
  • ApplicationFrame  固定名称的目录
  • AfrWorkshop  固定名称的目录，指数据模型
  • Global  特定名称目录，指通用命令
  • AfrAddin  固定名称的目录，指命令插件

3.3  创建声明文件

在上述 AfrAddin  目录中创建声明文件 TestGlobalD.afr （文件名建议与模块名一致），文件内容如下：

<?xml version="1.0" encoding="utf-8"?>

<Styles xmlns:syp="http://www.3ds.com/xsd/SYP">

	<Template syp:name="TestGlobalDHeaders" Target="CATCmdHeadersList">
		<CATCmdHeadersList>
			<CATCommandHeader ID="TestGlobalDCmd_1" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestGlobalHeaderD" Available="1"/>
			<CATCommandHeader ID="TestGlobalDCmd_2" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestGlobalHeaderD" Available="1"/>
		</CATCmdHeadersList>
	</Template>

	<Template syp:name="TestGlobalDAccess" Target="CATCmdAddin">
		<CATCmdAddin>
			<CATCmdContainer Name="TestGlobalDSection">
				<CATCmdContainer Name="TestGlobalDTlb">
					<CATCmdStarter Name="TestGlobalDCmd_1" Command="TestGlobalDCmd_1"/>
					<CATCmdStarter Name="TestGlobalDCmd_2" Command="TestGlobalDCmd_2"/>
				</CATCmdContainer>
			</CATCmdContainer>
		</CATCmdAddin>
	</Template>

</Styles>

说明：

  • 第一行声明这个文件是一个 XML 文件。
  • 根节点 Styles 告诉编译器按声明文件来解析此文件。
  • 第一个 Template 节点定义 CATCommandHeader 信息，类似于实现 CreateCommands() 。syp:name 属性必须为 XXXHeaders，XXX 建议与 Module 名称一致。CATCommandHeader 节点的属性与 CATAfrCommandHeader::CATCreateCommandHeader() 方法的参数对应，其他信息与示例保持一致。
  • 第二个 Template 节点定义命令布局信息，类似于实现 CreateToolbars()  。syp:name 属性必须为 XXXAccess，XXX 建议与 Module 名称一致。CATCmdStarter 节点的属性与 SetAccessCommand 宏的参数对应，CATCmdContainer 节点按层级关系定义命令布局，类似于 NewAccess、SetAccessChild、SetAccessNext 宏的作用，其他信息与示例保持一致。

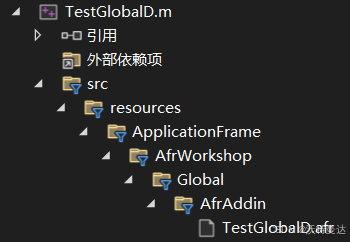

完成后，刷新 VS 解决方案，如 图3

图 3

3.4  创建资源文件

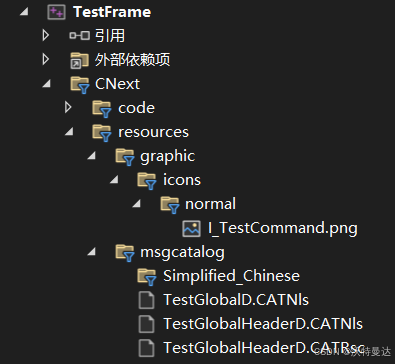

创建资源文件方式与实现 Addin 接口时创建命令资源的方式一致（图 4）：

图 4

TestGlobalD.CATNls 内容如下：

<meta charset="UTF-8"/>

TestGlobalDSection.Title="TestGlobalDSection";

TestGlobalHeaderD.CATNls 内容如下：

<meta charset="UTF-8"/>

TestGlobalHeaderD.TestGlobalDCmd_1.Title="TestGlobalDCmd_1";
TestGlobalHeaderD.TestGlobalDCmd_1.ShortHelp="TestGlobalDCmd_1";

TestGlobalHeaderD.TestGlobalDCmd_2.Title="TestGlobalDCmd_2";
TestGlobalHeaderD.TestGlobalDCmd_2.ShortHelp="TestGlobalDCmd_2";

TestGlobalHeaderD.CATRsc 内容如下：

TestGlobalHeaderD.TestGlobalDCmd_1.Icon.Normal="I_TestCommand";
TestGlobalHeaderD.TestGlobalDCmd_2.Icon.Normal="I_TestCommand";

3.5  修改字典文件

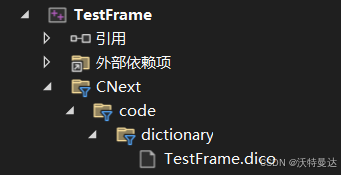

在框架的字典文件（图 5）TestFrame.dico 中添加以下内容：

TestGlobalD CATIAfrGeneralWksAddin libTestMdl
图 5

3.6  编译运行

上述步骤正确完成后，仅实现了在界面中显示命令，要使命令有效果，需要编写相应的命令实现（具体参考 CAA 二次开发 —— 创建项目）。

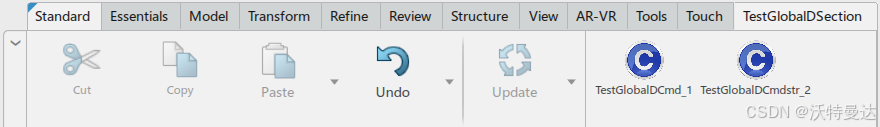

然后编译运行，效果如 图6

图 6

4、创建模块命令插件（App Addin）

模块命令插件会显示在指定模块下，创建步骤与通用命令插件类似，具体如下：

4.1  创建模块

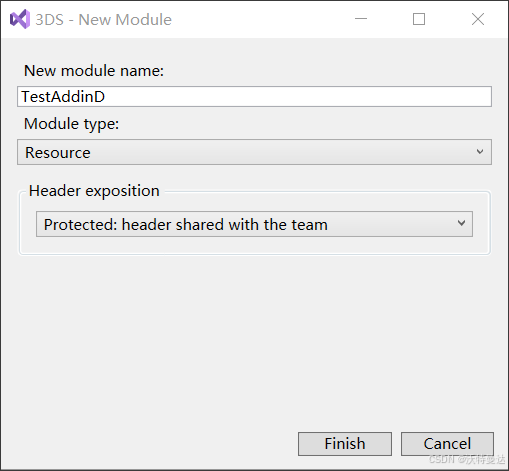

在对应的框架（如 TestFrame）下创建一个模块（如 TestAddinD），类型选择 Resource，如 图7

图 7

 完成后修改模块的 Imakefile.mk 依赖文件，添加如下内容：

BUILT_OBJECT_TYPE = RUNTIME DATA
SCRAMBLING_KEY = 2

4.2  创建指定路径

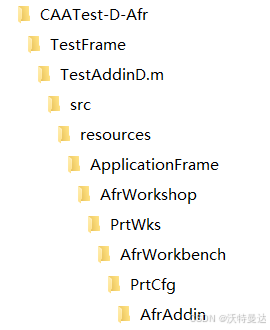

创建指定目录路径，如 图8

图 8
  • TestFrame  框架所在目录
  • TestAddinD.m  模块所在目录
  • src  创建模块时自动创建的目录
  • resources  固定名称的目录
  • ApplicationFrame  固定名称的目录
  • AfrWorkshop  固定名称的目录，指数据模型
  • PrtWks  特定名称目录，指零件模型
  • AfrWorkbench  固定名称的目录，指应用模块
  • PrtCfg  特定名称目录，指零件设计模块
  • AfrAddin  固定名称的目录，指命令插件

上述路径中，PrtWks 和 PrtCfg 分别表示零件模型和零件模块，如果要将命令添加到其他的模型或模块，需要获取其名称，可以通过 CATApplicationFrame 对象进行获取，以下是示例代码：

CATApplicationFrame* pAppFrame = CATApplicationFrame::GetFrame();
if (NULL != pAppFrame)
{
	cout << "CurrentWorkshop = " << pAppFrame->GetCurrentWorkshop() << endl;
	cout << "CurrentWorkbench = " << pAppFrame->GetCurrentWorkbench() << endl;
}

将上述代码加到命令中，然后启动客户端打开相应的模型或模块，执行命令并查看输出（图 9），其中 Workshop 对应模型，Workbench 对应模块：

图 9

4.3  创建声明文件

在上述 AfrAddin  目录中创建声明文件 TestAddinD.afr （文件名建议与模块名一致），文件内容如下：

<?xml version="1.0" encoding="utf-8"?>

<Styles xmlns:syp="http://www.3ds.com/xsd/SYP">

	<Template syp:name="TestAddinDHeaders" Target="CATCmdHeadersList">
		<CATCmdHeadersList>
			<CATCommandHeader ID="TestAddinDCmd_1" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestAddinHeaderD" Available="1"/>
			<CATCommandHeader ID="TestAddinDCmd_2" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestAddinHeaderD" Available="1"/>
		</CATCmdHeadersList>
	</Template>

	<Template syp:name="TestAddinDAccess" Target="CATCmdAddin">
		<CATCmdAddin>
			<CATCmdContainer Name="TestAddinDSection">
				<CATCmdContainer Name="TestAddinDTlb">
					<CATCmdStarter Name="TestAddinDCmd_1" Command="TestAddinDCmd_1"/>
					<CATCmdStarter Name="TestAddinDCmd_2" Command="TestAddinDCmd_2"/>
				</CATCmdContainer>
			</CATCmdContainer>
		</CATCmdAddin>
	</Template>

</Styles>

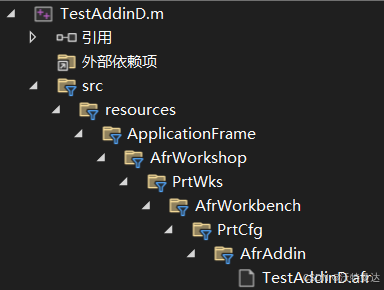

完成后，刷新 VS 解决方案，如 图10

图 10

4.4  创建资源文件

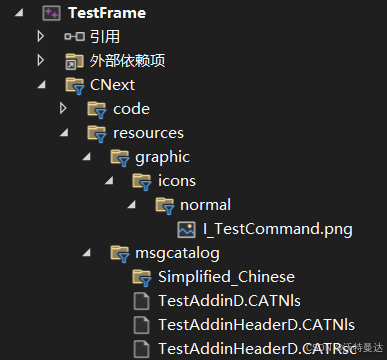

 创建资源文件方式与实现 Addin 接口时创建命令资源的方式一致（图 11）：

图 11

TestAddinD.CATNls 内容如下：

<meta charset="UTF-8"/>

TestAddinDSection.Title="TestAddinDSection";

TestAddinHeaderD.CATNls 内容如下：

<meta charset="UTF-8"/>

TestAddinHeaderD.TestAddinDCmd_1.Title="TestAddinDCmd_1";
TestAddinHeaderD.TestAddinDCmd_1.ShortHelp="TestAddinDCmd_1";

TestAddinHeaderD.TestAddinDCmd_2.Title="TestAddinDCmd_2";
TestAddinHeaderD.TestAddinDCmd_2.ShortHelp="TestAddinDCmd_2";

TestAddinHeaderD.CATRsc 内容如下：

TestAddinHeaderD.TestAddinDCmd_1.Icon.Normal="I_TestCommand";
TestAddinHeaderD.TestAddinDCmd_2.Icon.Normal="I_TestCommand";

4.5  编译运行

编译运行，效果如 图12

图 12

5、创建模型命令插件（Model Addin）

模型命令插件会显示在指定模型的所有模块下，创建步骤与通用命令插件类似，具体如下：

5.1  创建模块

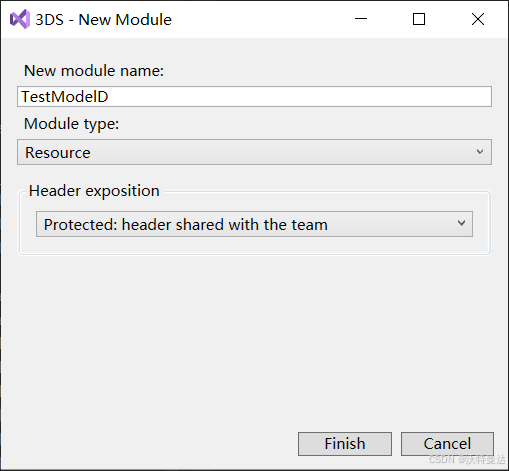

在对应的框架（如 TestFrame）下创建一个模块（如 TestModelD），类型选择 Resource，如 图13

图 13



完成后修改模块的 Imakefile.mk 依赖文件，添加如下内容：

BUILT_OBJECT_TYPE = RUNTIME DATA
SCRAMBLING_KEY = 2

5.2  创建指定路径

创建指定目录路径，如 图14

图 14
  • TestFrame  框架所在目录
  • TestModelD.m  模块所在目录
  • src  创建模块时自动创建的目录
  • resources  固定名称的目录
  • ApplicationFrame  固定名称的目录
  • AfrWorkshop  固定名称的目录，指数据模型
  • PrtWks  特定名称目录，指零件模型
  • AfrAddin  固定名称的目录，指命令插件

上述路径中，PrtWks 表示零件模型，如果要将命令添加到其他的模型，需要获取其名称，具体方法请参考第 4.2 节。

5.3  创建声明文件

在上述 AfrAddin  目录中创建声明文件 TestModelD.afr （文件名建议与模块名一致），文件内容如下：

<?xml version="1.0" encoding="utf-8"?>

<Styles xmlns:syp="http://www.3ds.com/xsd/SYP">

	<Template syp:name="TestModelDHeaders" Target="CATCmdHeadersList">
		<CATCmdHeadersList>
			<CATCommandHeader ID="TestModelDCmd_1" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestModelHeaderD" Available="1"/>
			<CATCommandHeader ID="TestModelDCmd_2" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestModelHeaderD" Available="1"/>
		</CATCmdHeadersList>
	</Template>

	<Template syp:name="TestModelDAccess" Target="CATCmdAddin">
		<CATCmdAddin>
			<CATCmdContainer Name="TestModelDSection">
				<CATCmdContainer Name="TestModelDTlb">
					<CATCmdStarter Name="TestModelDCmd_1" Command="TestModelDCmd_1"/>
					<CATCmdStarter Name="TestModelDCmd_2" Command="TestModelDCmd_2"/>
				</CATCmdContainer>
			</CATCmdContainer>
		</CATCmdAddin>
	</Template>

</Styles>

完成后，刷新 VS 解决方案，如 图15

图 15

5.4  创建资源文件

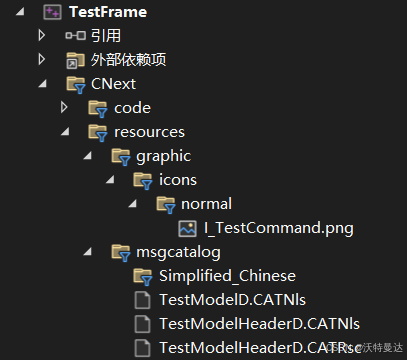

 创建资源文件方式与实现 Addin 接口时创建命令资源的方式一致（图 16）：

图 16

TestModelD.CATNls 内容如下：

<meta charset="UTF-8"/>

TestModelDSection.Title="TestModelDSection";

TestModelHeaderD.CATNls 内容如下：

<meta charset="UTF-8"/>

TestModelHeaderD.TestModelDCmd_1.Title="TestModelDCmd_1";
TestModelHeaderD.TestModelDCmd_1.ShortHelp="TestModelDCmd_1";

TestModelHeaderD.TestModelDCmd_2.Title="TestModelDCmd_2";
TestModelHeaderD.TestModelDCmd_2.ShortHelp="TestModelDCmd_2";

TestModelHeaderD.CATRsc 内容如下：

TestModelHeaderD.TestModelDCmd_1.Icon.Normal="I_TestCommand";
TestModelHeaderD.TestModelDCmd_2.Icon.Normal="I_TestCommand";

5.5  编译运行

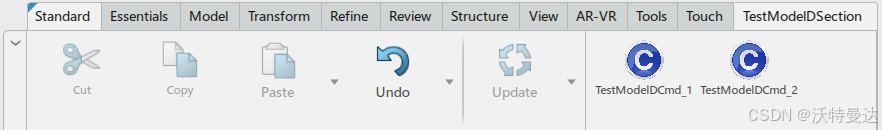

编译运行，效果如 图17

图 17

6、创建应用模块（App）

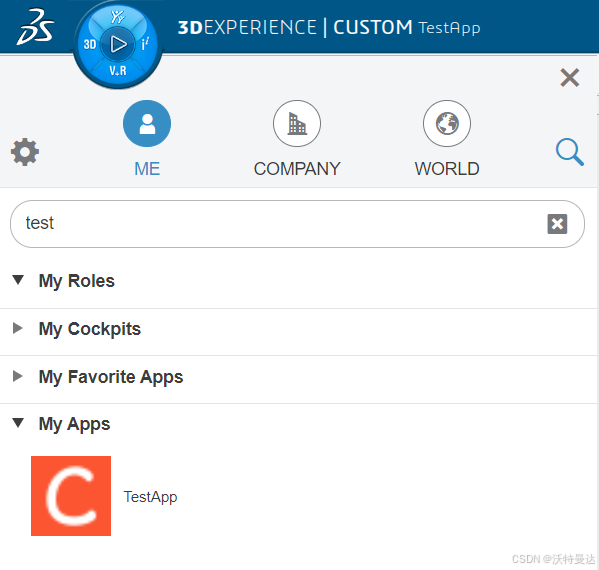

本节介绍如何创建一个新的应用模块，可以在 3D Compass 中点击新模块显示命令，具体如下：

6.1  创建模块

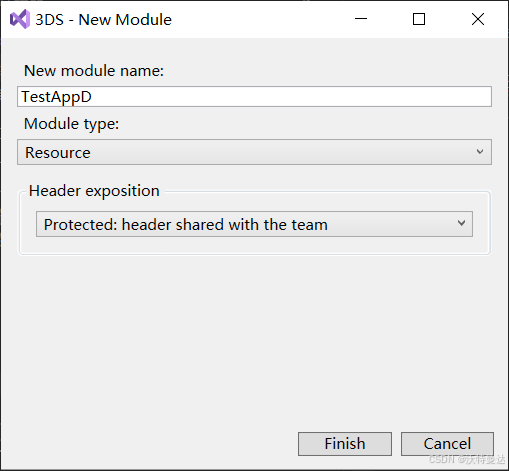

在对应的框架（如 TestFrame）下创建一个模块（如 TestAppD），类型选择 Resource，如 图18

图 18

 完成后修改模块的 Imakefile.mk 依赖文件，添加如下内容：

BUILT_OBJECT_TYPE = RUNTIME DATA
SCRAMBLING_KEY = 2

6.2  创建指定路径

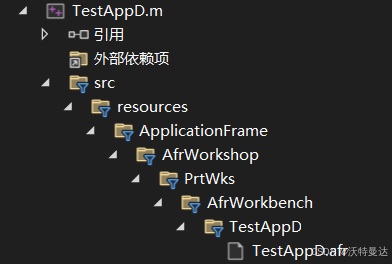

创建指定目录路径，如 图19

图 19
  • TestFrame  框架所在目录
  • TestAppD.m  模块所在目录
  • src  创建模块时自动创建的目录
  • resources  固定名称的目录
  • ApplicationFrame  固定名称的目录
  • AfrWorkshop  固定名称的目录，指数据模型
  • PrtWks  特定名称目录，指零件模型
  • AfrWorkbench  固定名称的目录，指应用模块
  • TestAppD 特定名称目录，指新建模块

上述路径中，PrtWks 表示零件模型，如果要将命令添加到其他的模型，需要获取其名称，具体方法请参考第 4.2 节。

6.3  创建声明文件

在上述 TestAppD 目录中创建声明文件 TestAppD.afr （文件名建议与模块名一致），文件内容如下：

<?xml version="1.0" encoding="utf-8"?>

<Styles xmlns:syp="http://www.3ds.com/xsd/SYP">

	<Template syp:name="TestAppDInterface" Target="CATCmdInterface">
		<!-- Define here the interface to extend your app -->
		<CATCmdInterface/>
	</Template>

	<Template syp:name="TestAppDHeaders" Target="CATCmdHeadersList">
		<!-- Define here the command headers of your app -->
		<CATCmdHeadersList>
			<CATCommandHeader ID="TestAppDCmd_1" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestAppHeaderD" Available="1"/>
			<CATCommandHeader ID="TestAppDCmd_2" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestAppHeaderD" Available="0"/>
			<CATCommandHeader ID="TestAppDCmd_3" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestAppHeaderD" Available="0"/>
			<CATCommandHeader ID="TestAppDCmd_4" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestAppHeaderD" Available="1"/>
			<CATCommandHeader ID="TestAppDCmd_5" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestAppHeaderD" Available="1"/>
			<CATCommandHeader ID="TestAppDCmd_6" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestAppHeaderD" Available="1"/>
			<CATCommandHeader ID="TestAppDCmd_7" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestAppHeaderD" Available="1"/>
			<CATCommandHeader ID="TestAppDCmd_8" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestAppHeaderD" Available="1"/>
			<CATCommandHeader ID="TestAppDCmd_9" ClassName="TestCommandCmd" SharedLibraryName="TestMdl" ResourceFile="TestAppHeaderD" Available="1"/>
		</CATCmdHeadersList>
	</Template>

	<Template syp:name="TestAppDAccess" Target="CATCmdWorkbench">
		<!-- Define here the layout of your commands. -->
		<CATCmdWorkbench Name="TestAppD">
			<CATCmdContainer Name="TestAppDSection">

				<CATCmdContainer Name="TestAppDTlb_1">
					<CATCmdStarter Name="TestAppDCmd_1" Command="TestAppDCmd_1"/>
					<CATCmdStarter Name="TestAppDCmd_2" Command="TestAppDCmd_2"/>
					<CATCmdStarter Name="TestAppDCmd_3" Command="TestAppDCmd_3"/>
				</CATCmdContainer>

				<CATCmdContainer Name="TestAppDTlb_2">
					<CATCmdStarter Name="TestAppDCmd_4" Command="TestAppDCmd_4"/>
					<CATCmdStarter Name="TestAppDCmd_5" Command="TestAppDCmd_5"/>
				</CATCmdContainer>

				<CATCmdContainer Name="TestAppDTlb_3">
					<CATCmdStarter Name="TestAppDCmd_6" Command="TestAppDCmd_6"/>

					<CATCmdContainer Name="TestAppDFlyout">
						<CATCmdStarter Name="TestAppDCmd_7" Command="TestAppDCmd_7"/>
						<CATCmdStarter Name="TestAppDCmd_8" Command="TestAppDCmd_8"/>
						<CATCmdStarter Name="TestAppDCmd_9" Command="TestAppDCmd_9"/>
					</CATCmdContainer>

				</CATCmdContainer>

			</CATCmdContainer>
		</CATCmdWorkbench>
	</Template>

</Styles>

说明：

  • 相较于命令插件，创建应用模块的声明文件中多了一个 Template 节点，注意节点的 syp:name 属性应为 XXXInterface，其中 XXX 应为新建的模块名称即 TestAppD，其他部分与示例保持一致即可。
  • 声明文件中定义了较多的命令，并展示了将命令放到不同级别的容器中，后面可以注意运行效果。

完成后，刷新 VS 解决方案，如 图20

图 20

6.4  创建资源文件

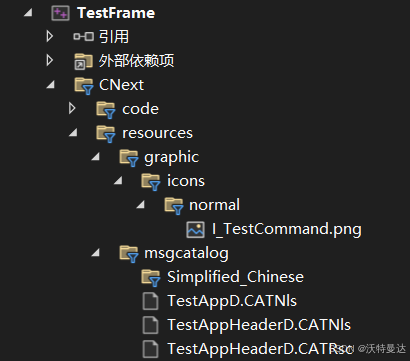

 创建资源文件方式与实现 Addin 接口时创建命令资源的方式一致（图 21）：

图 21

TestAppD.CATNls 内容如下：

<meta charset="UTF-8"/>

TestAppDSection.Title="TestAppDSection";

TestAppHeaderD.CATNls 内容如下：

<meta charset="UTF-8"/>

TestAppHeaderD.TestAppDCmd_1.Title="TestAppDCmd_1";
TestAppHeaderD.TestAppDCmd_1.ShortHelp="TestAppDCmd_1";

TestAppHeaderD.TestAppDCmd_2.Title="TestAppDCmd_2";
TestAppHeaderD.TestAppDCmd_2.ShortHelp="TestAppDCmd_2";

TestAppHeaderD.TestAppDCmd_3.Title="TestAppDCmd_3";
TestAppHeaderD.TestAppDCmd_3.ShortHelp="TestAppDCmd_3";

TestAppHeaderD.TestAppDCmd_4.Title="TestAppDCmd_4";
TestAppHeaderD.TestAppDCmd_4.ShortHelp="TestAppDCmd_4";

TestAppHeaderD.TestAppDCmd_5.Title="TestAppDCmd_5";
TestAppHeaderD.TestAppDCmd_5.ShortHelp="TestAppDCmd_5";

TestAppHeaderD.TestAppDCmd_6.Title="TestAppDCmd_6";
TestAppHeaderD.TestAppDCmd_6.ShortHelp="TestAppDCmd_6";

TestAppHeaderD.TestAppDCmd_7.Title="TestAppDCmd_7";
TestAppHeaderD.TestAppDCmd_7.ShortHelp="TestAppDCmd_7";

TestAppHeaderD.TestAppDCmd_8.Title="TestAppDCmd_8";
TestAppHeaderD.TestAppDCmd_8.ShortHelp="TestAppDCmd_8";

TestAppHeaderD.TestAppDCmd_9.Title="TestAppDCmd_9";
TestAppHeaderD.TestAppDCmd_9.ShortHelp="TestAppDCmd_9";

TestAppHeaderD.CATRsc 内容如下：

TestAppHeaderD.TestAppDCmd_1.Icon.Normal="I_TestCommand";
TestAppHeaderD.TestAppDCmd_2.Icon.Normal="I_TestCommand";
TestAppHeaderD.TestAppDCmd_3.Icon.Normal="I_TestCommand";
TestAppHeaderD.TestAppDCmd_4.Icon.Normal="I_TestCommand";
TestAppHeaderD.TestAppDCmd_5.Icon.Normal="I_TestCommand";
TestAppHeaderD.TestAppDCmd_6.Icon.Normal="I_TestCommand";
TestAppHeaderD.TestAppDCmd_7.Icon.Normal="I_TestCommand";
TestAppHeaderD.TestAppDCmd_8.Icon.Normal="I_TestCommand";
TestAppHeaderD.TestAppDCmd_9.Icon.Normal="I_TestCommand";

6.5  创建附加应用程序

要使新的应用模块在 3D Compass 中可见，需要使用平台管理员账户登录平台创建附加应用程序，具体如下：

  • 登录平台，进入平台管理 - 成员页面，点击创建附加应用程序（图 22）
图 22

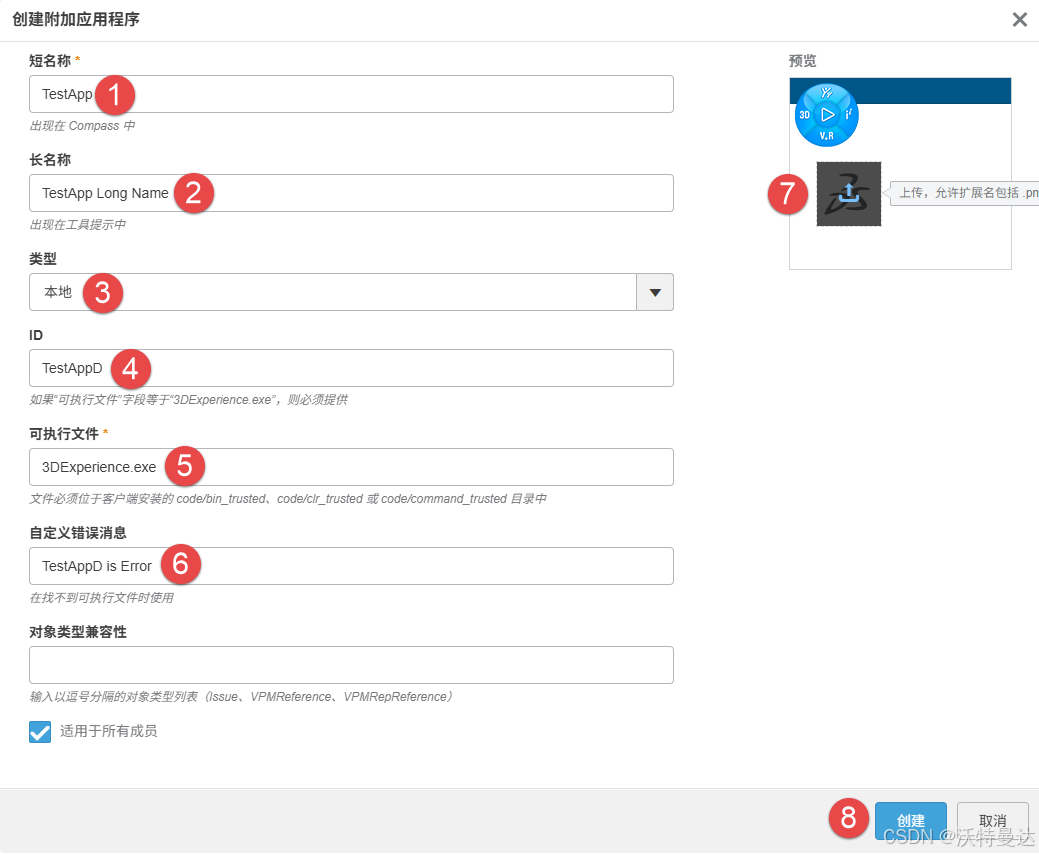

  • 填写应用程序名称、类型、ID、可执行文件等信息，上传图标文件后完成创建（图 23）
图 23

6.6  编译运行

编译运行，效果如 图 24、图 25

图 24

图 25

本文根据 CAA 开发手册实际操作后编写，如果你也对 CAA 二次开发感兴趣，欢迎留言交流。

参考：Apps using Declarative Files

CAA 二次开发 —— 创建交互式用户界面
Watermanda的博客
09-02 1743
本文通过一个简单的例子（用户选择对象后显示对象名称，并可以对名称进行修改）讲述 CAA 创建交互式用户界面的方法。
CAA 二次开发 —— 创建项目
Watermanda的博客
08-19 3490
本文基于 3DE（CATIA V6）平台介绍使用Visual Studio 创建 CAA 项目基本步骤。
通过CAA在CATIA中创建自己的工具栏按钮和菜单
Chinamming的专栏
11-22 8624
注：本文在CATIA P3 V5R19和VS2005下实现，文中的链接请自己在CAADoc中寻找   Command（命令） 和 Access（按钮/菜单） 通过 Command Header联系起来 各个标识符的命名习惯请参考Checklist for CAA V5 C++ Naming Rules  一、准备工作 1. 创建Workspace 2. Locate Prerequis
CATIA V5百科全书系列——操作界面模块（User Interface）
Scorpio_fuyu的博客
07-10 2342
CATIA V5百科全书系列——操作界面模块（User Interface）
开发知识点-Python从小白到入土
aming小老弟
11-09 374
https://www.python.org/downloads/ https://www.python.org/downloads/release/python-376/Windows x86-64 executable installer 文件 打开 写入模式 ‘w’ 读取 时间 魔术方法 类型注解 进程 函数 包 数据类型 String 字符串 字面量 字符去除 逆序数字 格式化 切片 去空格 参数类型 字符 大小写 Python 标准库模块 Standar
乾天驭爪——智能空中作业机器人
Phillweston的博客
08-01 9105
乾天驭爪——智能空中作业机器人1.2 研究意义1.2.1景区垃圾清理1.2.2核废料处理1.2.3抢险救援1.3 方案设计及创新点第二章 电路与通信部分实现2.1 无人机主控制电路部分2.1.1 大疆妙算2.1.2 云台电路2.1.3 无人机图传电路2.2 无人机机载机械臂2.2.1 数字舵机电路2.2.2 舵机控制板电路第三章 无人机机械设计3.1 无人机机架设计3.2 机械臂设计3.3 三轴云...
fastapi——简单快速入门
m0_55212788的博客
09-08 4071
fastapi print("\033[31m5. --- ORM模型: 从类创建符合的ORM对象模型 ---\033[Om")#显示彩色内容 fastapi是高性能的web框架。他的主要特点是： 快速编码 减少人为bug 直观 简易 具有交互式文档 基于API的开放标准（并与之完全兼容）：OpenAPI（以前称为Swagger）和JSON Schema。 1.1fastapi的安装 一、fastapi的安装 pip install fastapi 当然你可以使用国内阿里云镜像源进行安装，会快很多，
python 二维列表从小到大_吐血总结！110道Python面试题(附答案)
weixin_39688875的博客
01-02 2646
1、一行代码实现1--100之和利用sum()函数求和2、如何在一个函数内部修改全局变量函数内部global声明 修改全局变量3、列出5个python标准库os：提供了不少与操作系统相关联的函数sys: 通常用于命令行参数re: 正则匹配math: 数学运算datetime:处理日期时间4、字典如何删除键和合并两个字典del和update方法5、谈下python的GILGIL 是python的全局...
CAA 二次开发 - 使用声明文件创建命令
04-14
CAA 二次开发 —— 使用声明文件创建命令（本示例完整文件）
【CAA插件开发全攻略】：掌握必备技能，构建高效CAA工具集
首先介绍CAA架构和组件，然后深入探讨CAA的编程模型、事件驱动机制和命令框架。在此基础上，文章进一步阐述了用户界面开发、第三方库集成、交互逻辑优化等高级技术，并提供了调试CAA插件的方法和性能优化策略。最后...
CAA_C++性能提升大作战：开发效率与运行速度优化指南
本文全面探讨了CAA_C++性能提升的理论基础和实践技巧，包括开发效率的提升策略、运行速度优化技巧以及高级性能优化技术。通过代码重构、设计模式、项目管理、资源管理、编译器和内存管理优化，深入分析了CAA_C++的...
华为OD机试真题——单词接龙（首字母接龙）（2025A卷：100分）Java/python/JavaScript/C/C++/GO最佳实现
专注分享技术、实用优质教程、资源
05-11 609
华为OD机试真题——单词接龙（首字母接龙）（2025A卷：100分）Java/python/JavaScript/C/C++/GO最佳实现
C++11----智能指针
2403_82706967的博客
05-10 990
public:SmartPtr(T* ptr) : _ptr(ptr) {} // 构造时获取资源~SmartPtr() { // 析构时释放资源} // 行为像指针private:T* _ptr;// 使用示例：自动释放资源，无需手动deletevoid f() {// 解引用// 指针访问div();// 若抛异常，sp1/sp2/sp4析构时自动释放//浅拷贝问题：SmartPtr未自定义赋值导致内存泄漏sp1 = sp2;
C 语言_程序编译全过程详解
renhl252的专栏
05-13 1009
Linux 下 C 语言_程序编译全过程详解
C++泛型编程（二）：现代C++特性
2301_81171484的博客
05-10 629
C++中的一个类模板，它能够自动管理动态分配的内存，确保在适当的时候自动释放资源。它是RAII（资源获取即初始化）技术的一个具体实现主要分类为：shared_ptr（共享式智能指针）、unique_ptr（独占式智能指针）、weak_ptr（弱引用智能指针）
C++GO语言微服务之图片、短信验证码生成及存储
qq_27302885的博客
05-10 777
C++GO语言微服务之图片、短信验证码生成及存储
【c语言内存函数】
最新发布
2401_89443484的博客
05-14 168
【代码】【c语言内存函数】
C.printf 函数基础
Rachelhi的博客
05-10 1211
1. printf 函数基础 1.1 函数原型与头文件 1.2 格式化输出的基本概念 2.1 常见格式说明符 整数格式说明符 浮点数格式说明符 字符和字符串格式说明符 其他格式说明符 2.2 格式说明符的高级用法 宽度修饰符 精度修饰符 对齐修饰符 符号修饰符 填充修饰符 组合修饰符 3.1 宽度与对齐 宽度修饰符 对齐修饰符 实际应用示例 3.2 精度控制 浮点数精度 字符串精度 动态精度 实际应用示例 4.1 返回值的含义 4.2 返回值的应用场景 4.2.1 输出校验 4.2.2 动态调整输出 4.2
C++ 核心基础：数字、数组、字符串、指针与引用详解
Rachelhi的博客
05-11 1057
1. C++ 基础语法 1.1 标识符与保留字 1.2 数据类型概述 1.3 基本输入输出 2.1 基本整数类型（int、short、long、long long） 2.2 无符号整数类型（unsigned int、unsigned short、unsigned long、unsigned long long） 2.3 整数类型选择与应用场景 3.1 单精度浮点数（`float`） 3.2 双精度浮点数（`double`） 3.3 扩展精度浮点数（`long double`） 4.1 一维数组定义与操作 4
CAA二次开发：CATIA V5 RADE安装与模块创建指南
"这篇文档主要介绍了CATIA的CAA二次开发的基础知识，包括CAA的安装、VC的安装、RADE的安装以及CATIA V5的组件体系结构分析。" CAA（Common Architecture for Applications）是达索系统公司提供的一个开发平台，用于...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
