3.基础实验-实验01-点亮一个LED灯

目录

3.1 实验01-点亮一个LED灯

3.1.1 STM32CubeMX软件配置

​3.1.2 代码编写

3.1.3 编译与下载程序

3.1.4 查看实验结果

---

3.1 实验01-点亮一个LED灯

在SmartUnion STM32F103VET6开发板中实现LED1 1秒钟闪烁一次实验。

3.1.1 STM32CubeMX软件配置

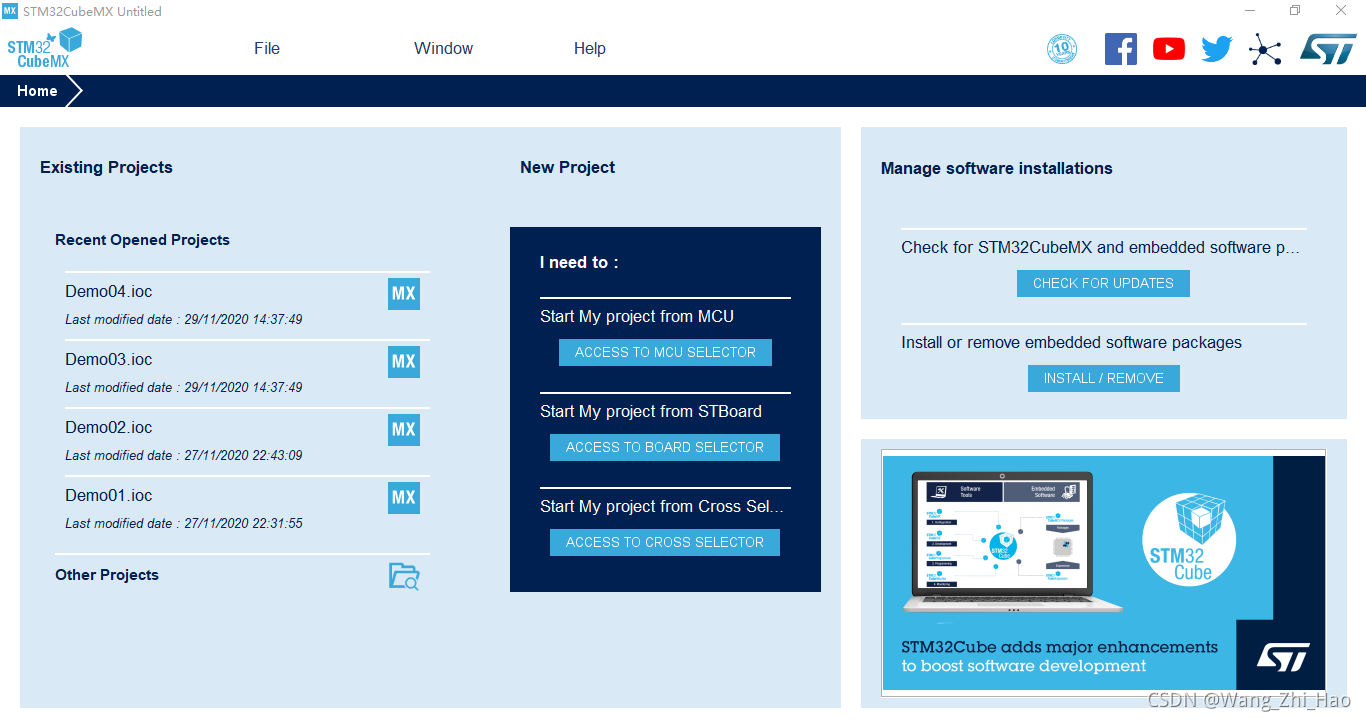

1.打开STM32CubeMX软件，出现如下界面。

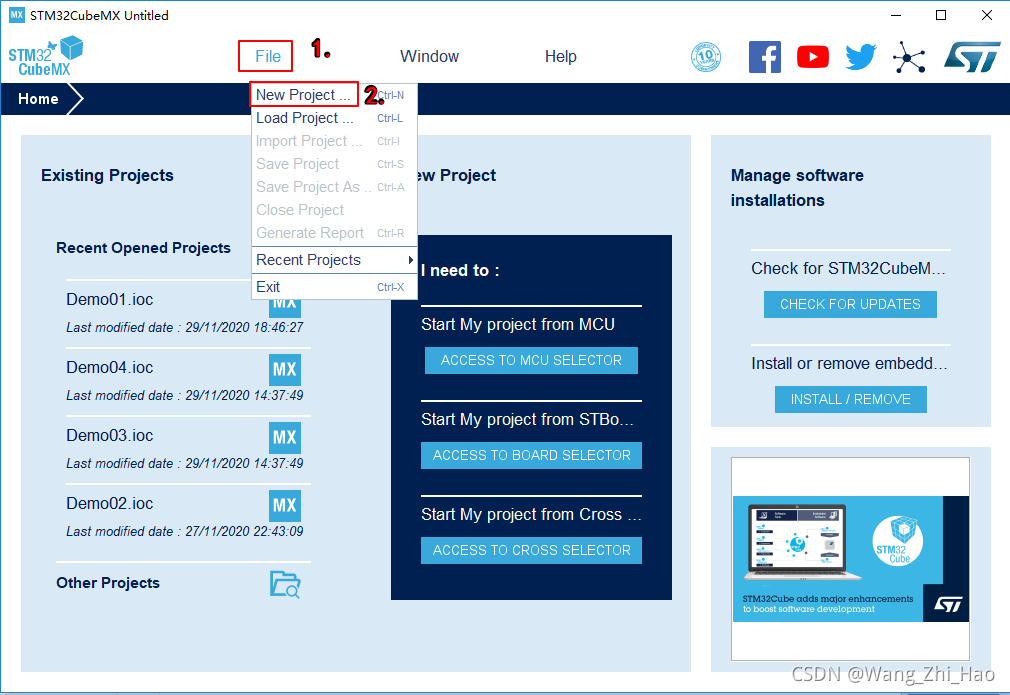

2.点击File->New Project，如下图所示。

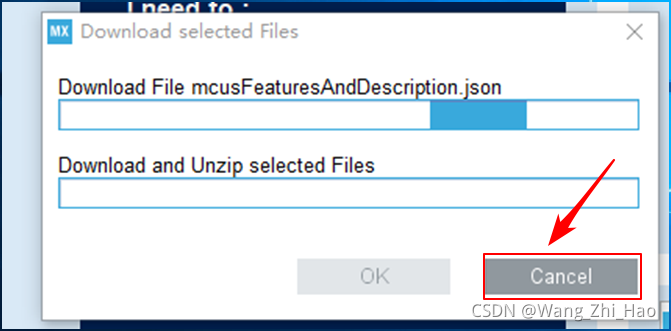

如果出现如下图所示界面，点击Cancel。

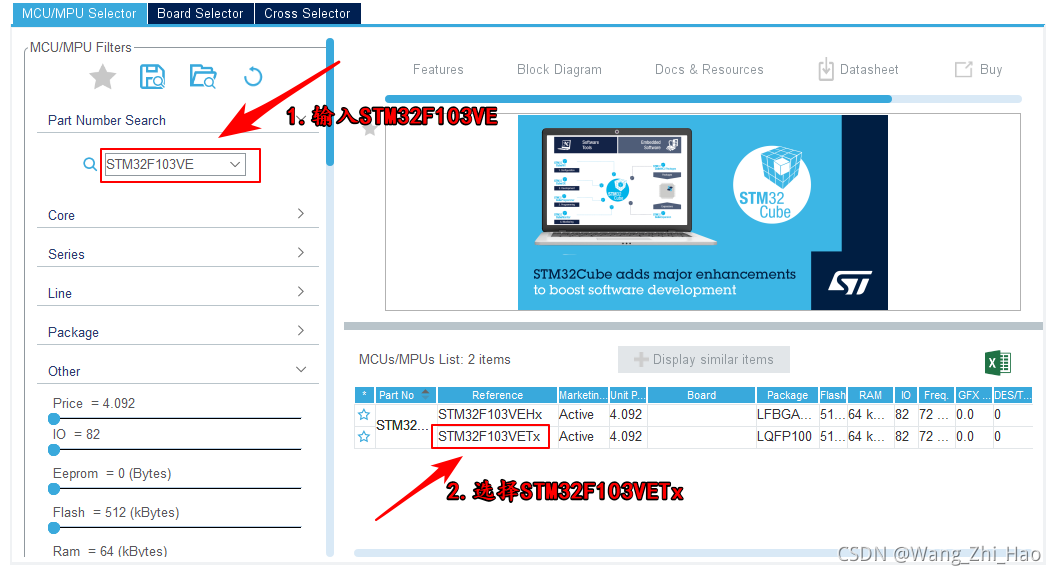

3.在标号1处输入STM32F103VE,在标号2处选择STM32F103VETx，如下图所示。

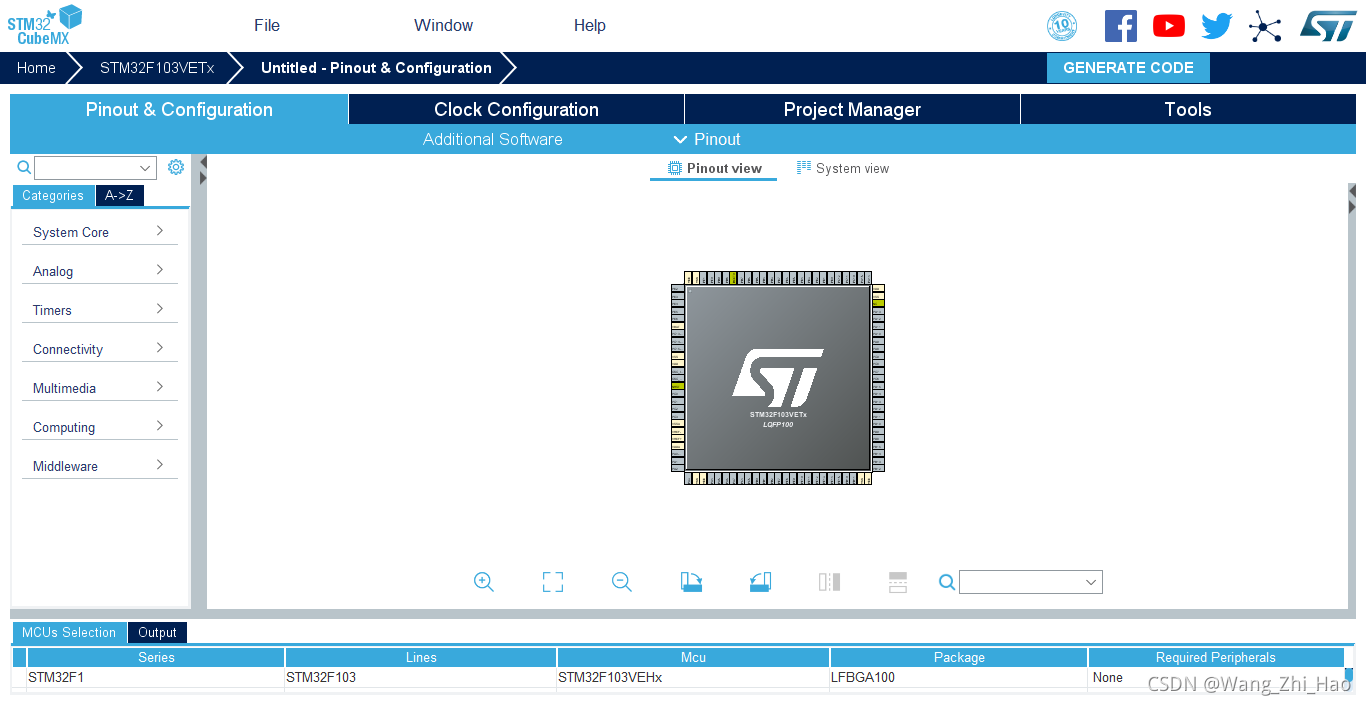

4.双击刚才选中的STM32F103VETx选项，进入STM32工程配置界面，出现下图界面。

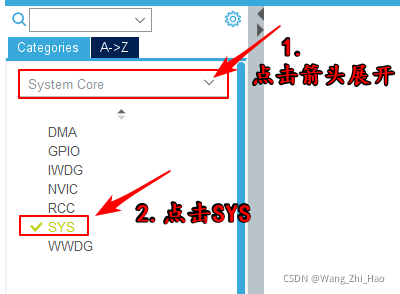

5.进行如下图操作。

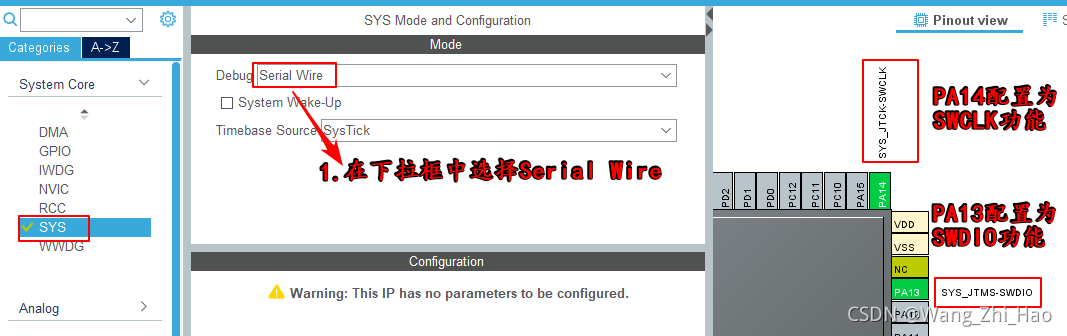

6.配置ST-Link调试端口，标号1处选择Serial Wirte。

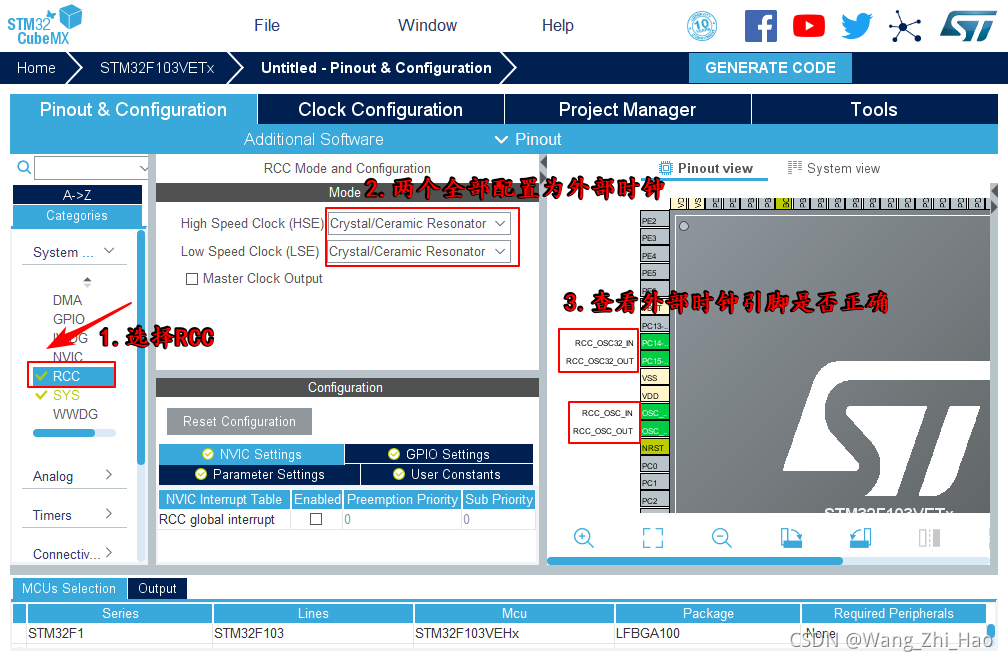

7.配置RCC时钟。标号1处选择RCC，标号2处选择两个地方都选择为Crystal /Ceramic Resonator （晶体 陶瓷谐振器），如下图所示。

8.配置STM32时钟树。

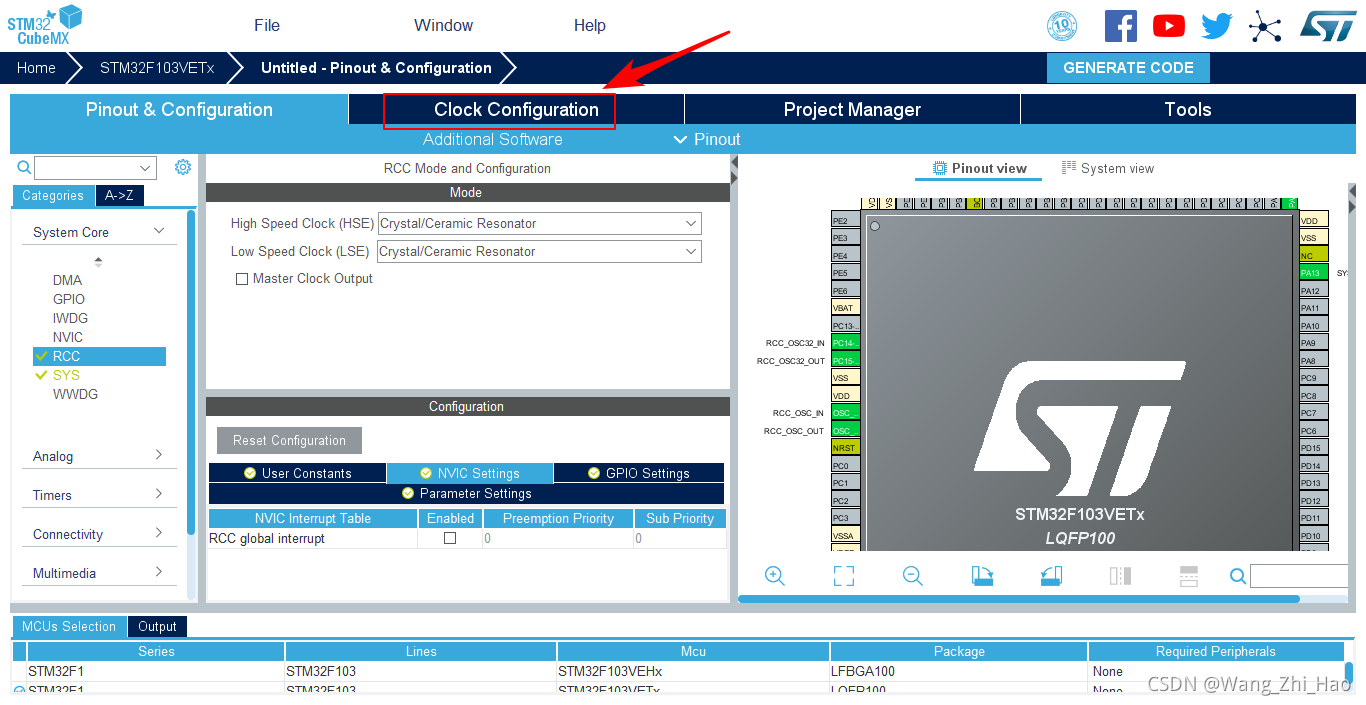

    （1）点击顶部Clock Configuration。

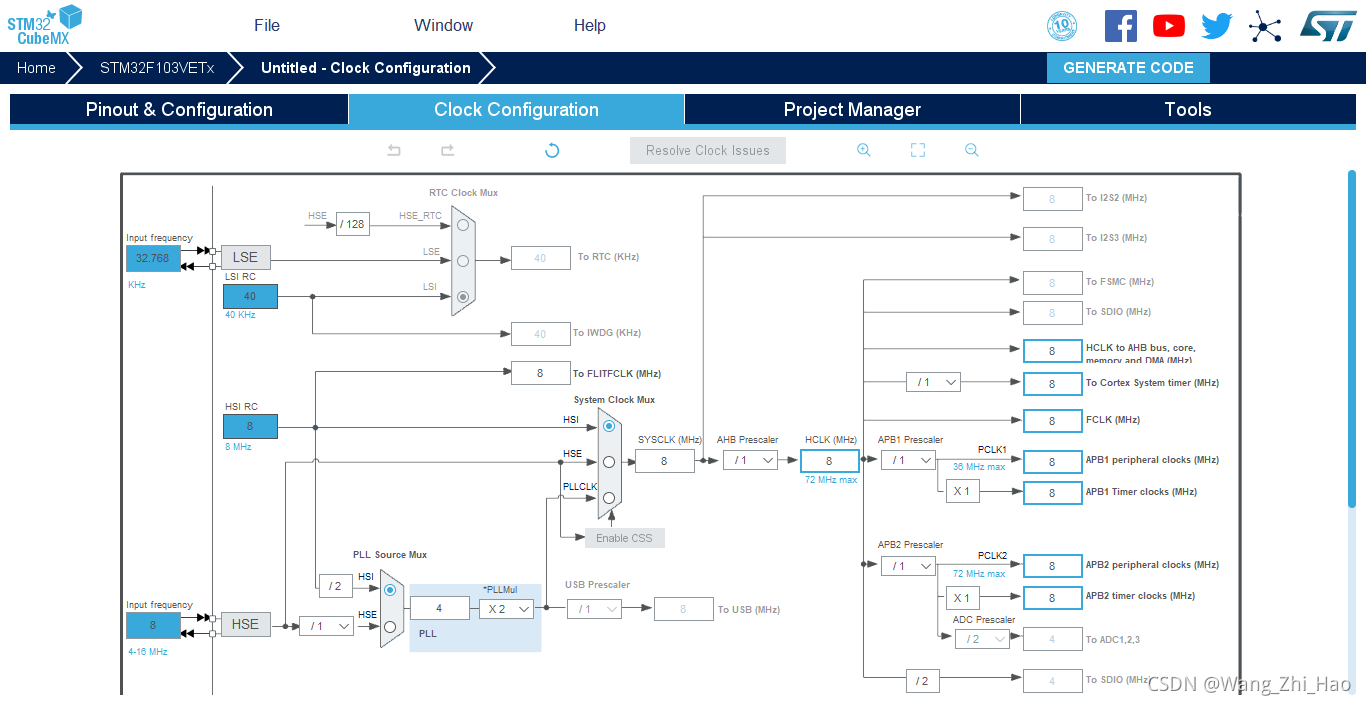

    （2）进入下图所示界面。

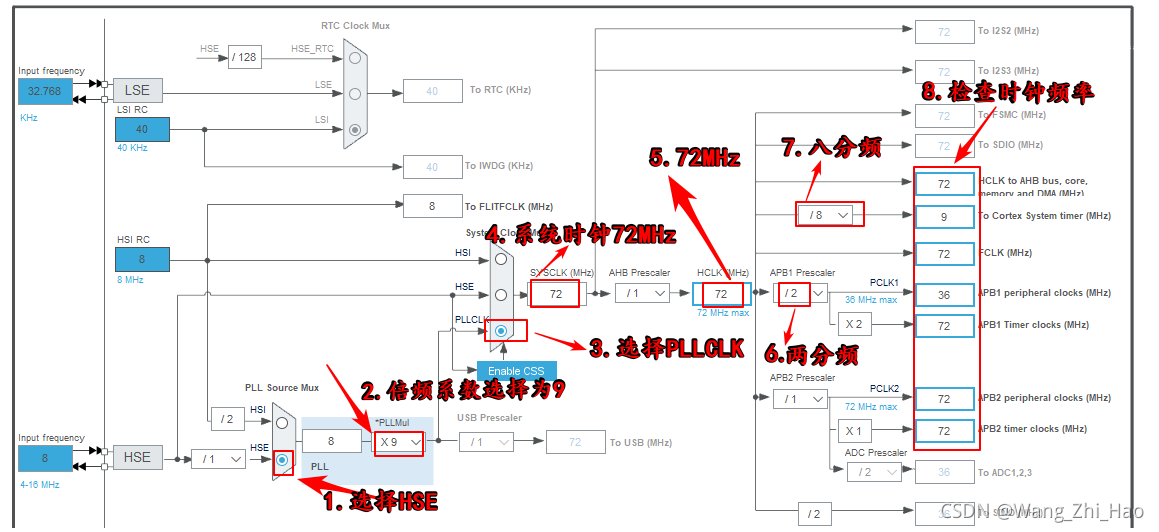

    （3）进行如下图时钟树配置。

9.配置LED1端口。

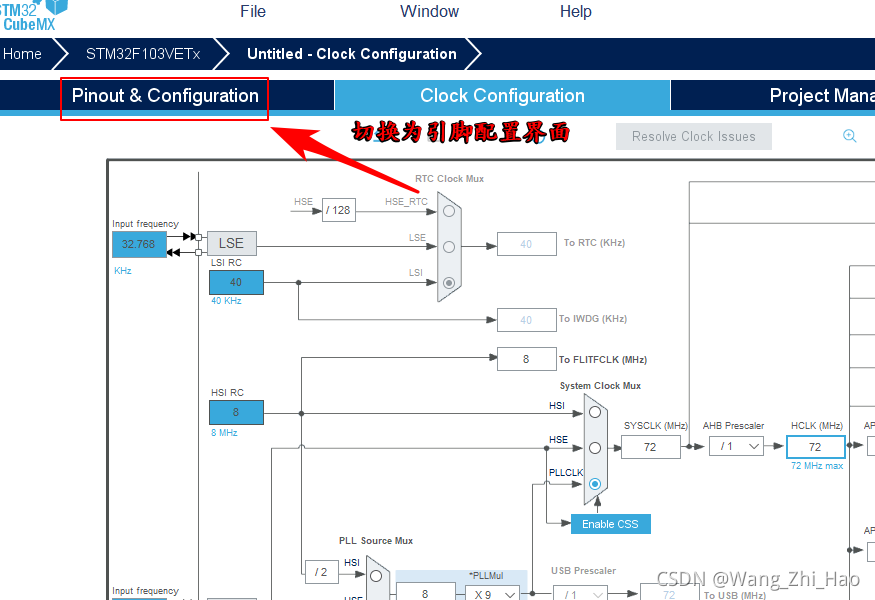

    （1）点击Pinout & Configuration，切换为引脚功能配置界面

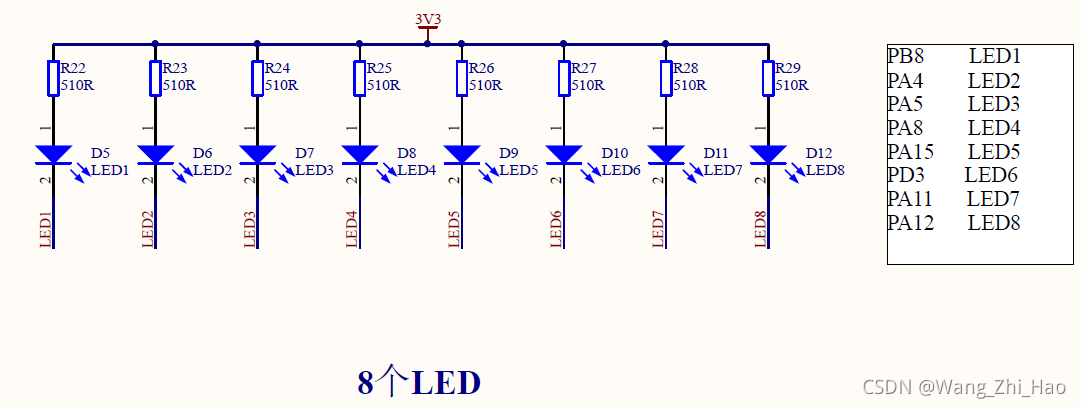

    （2）配置LED1功能引脚。根据下图原理图可知，LED1通过PB8引脚进行控制。

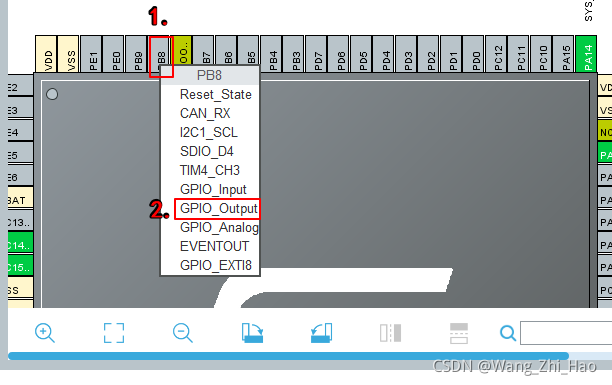

    （3）找到PB8引脚，在标号1处点击鼠标左键，在标号2处选择GPIO_Output功能。

    （4）点击GPIO选项。

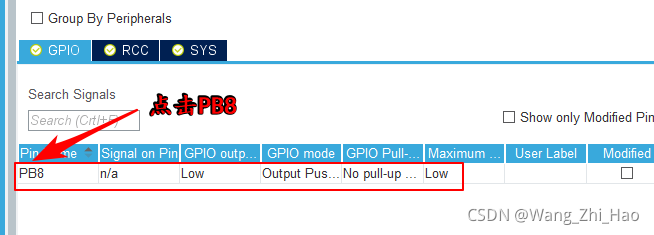

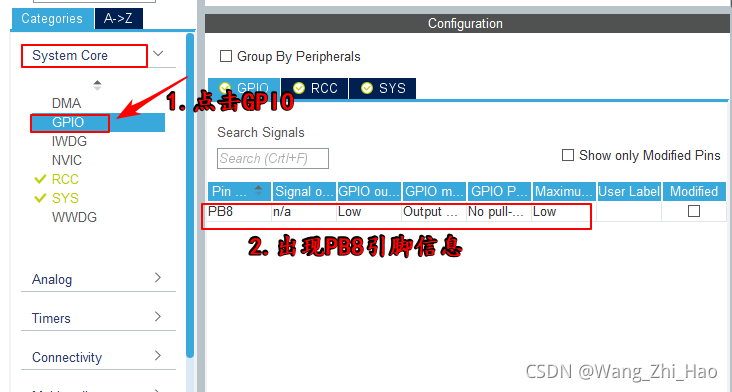

    （5）点击PB8，如下图所示。

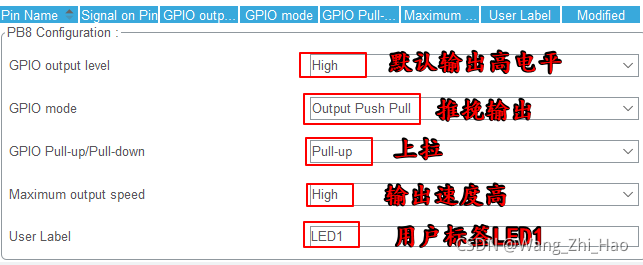

    （6）按照下图进行PB8端口信息配置。

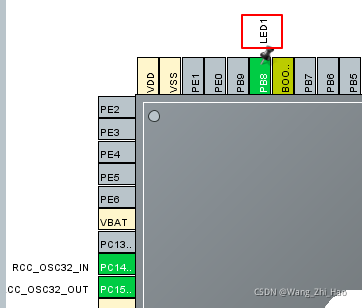

    （7）PB8端口信息配置完成，如果输入了User Label,对应的引脚会有用户标签出现。如下图所示。

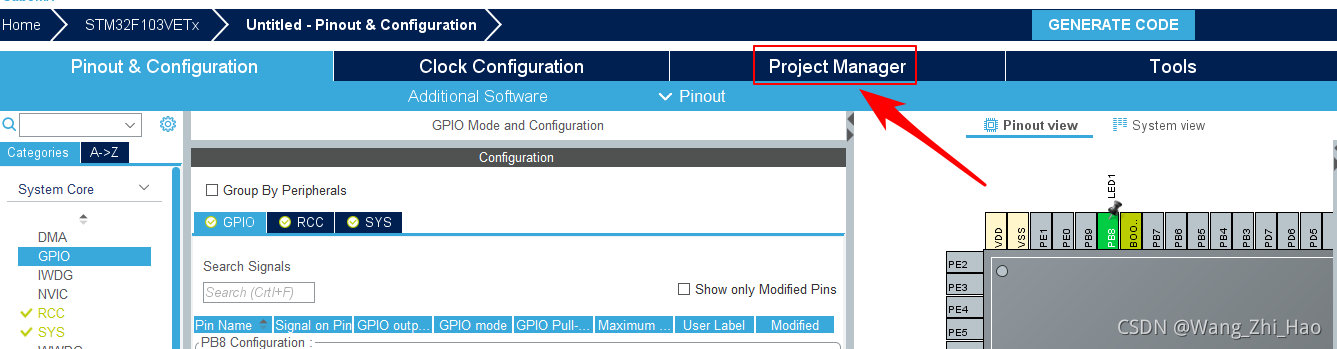

10.点击下图所示的Project Manger，进行工程管理。

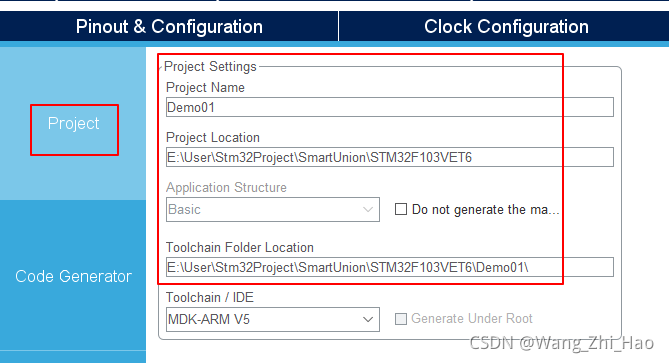

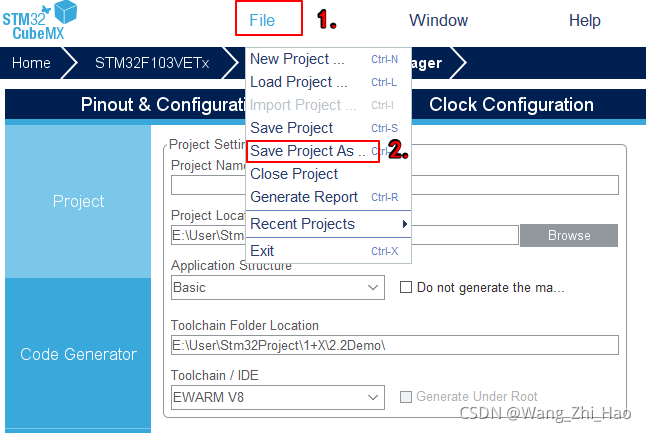

    （1）进行工程文件名保存（注意文件名不要有中文），操作步骤如下图所示。

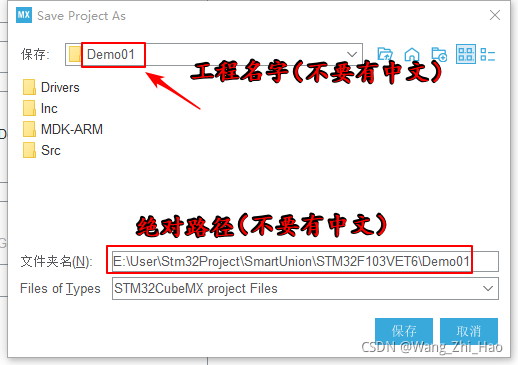

    （2）选择工程保存路径，如下图所示。（如果有中文，最后生成代码会失败）

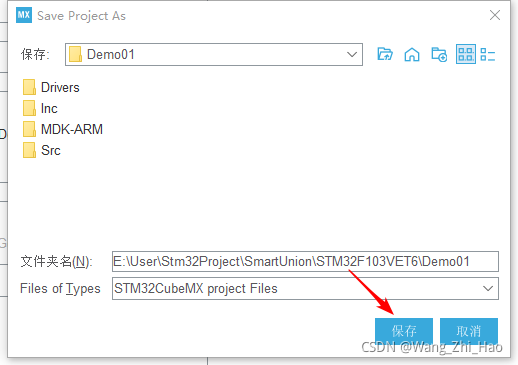

（3）路径选择好之后，点击保存（参考保存路径：~\STM32F103VET6\Demo01），如下图所示。

（4）保存成功之后，出现如下图所示信息。

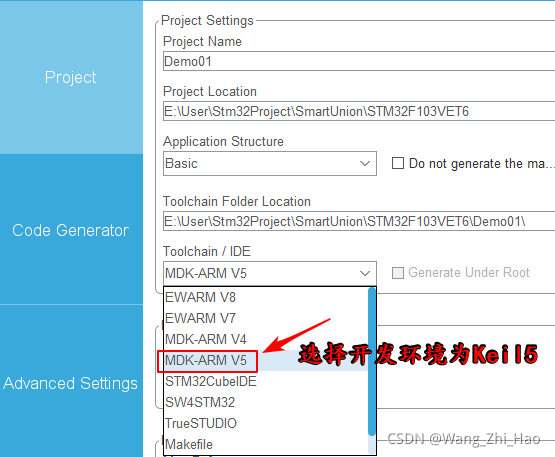

（5）选择单片机开发环境为MDK-ARM V5，操作步骤如下图所示。

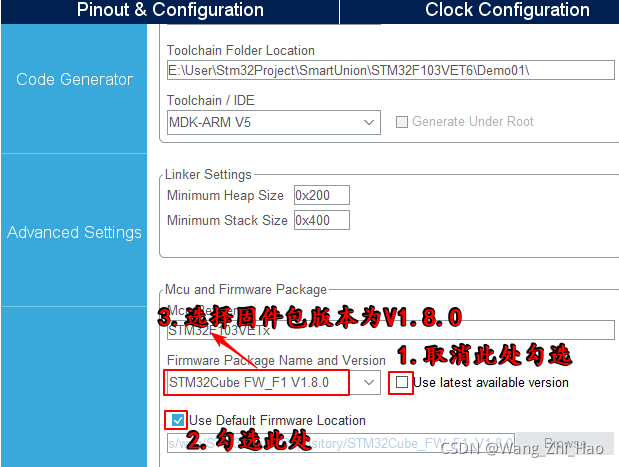

    （6）继续往下配置，选择固件包版本，如下图所示。

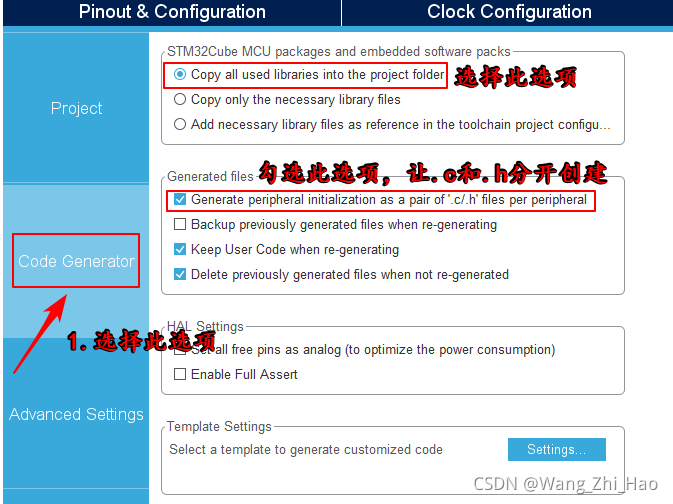

    （7）配置代码生成方式，如下图所示。

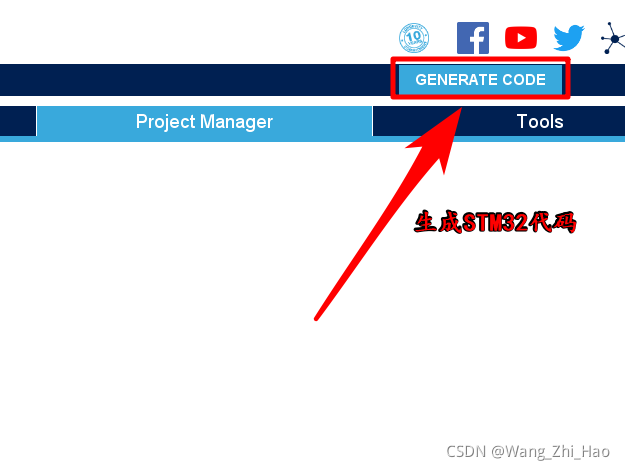

11.点击GENERATE CODE，生成STM32工程代码。

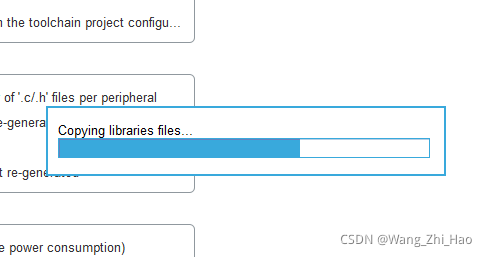

    （1）等待代码生成完成。

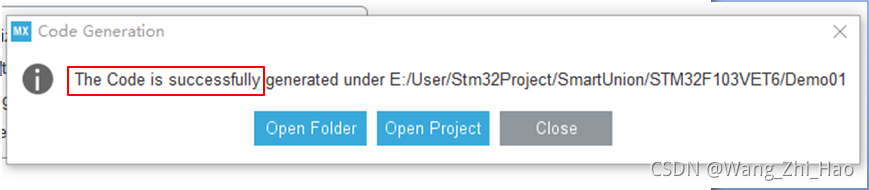

    （2）出现如下图信息，则工程生成成功。

3.1.2 代码编写

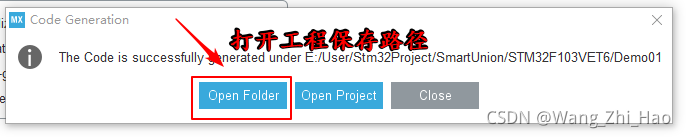

1.点击Open Folder，如下图所示。

2.出现如下图所示的工程路径。

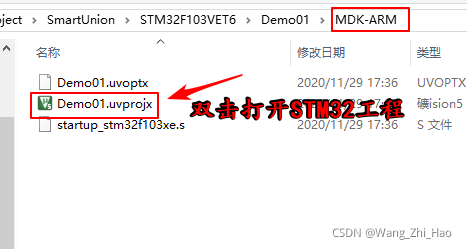

3.在MDK-ARM目录下找到Demo01.uvprojx文件，双击打开。

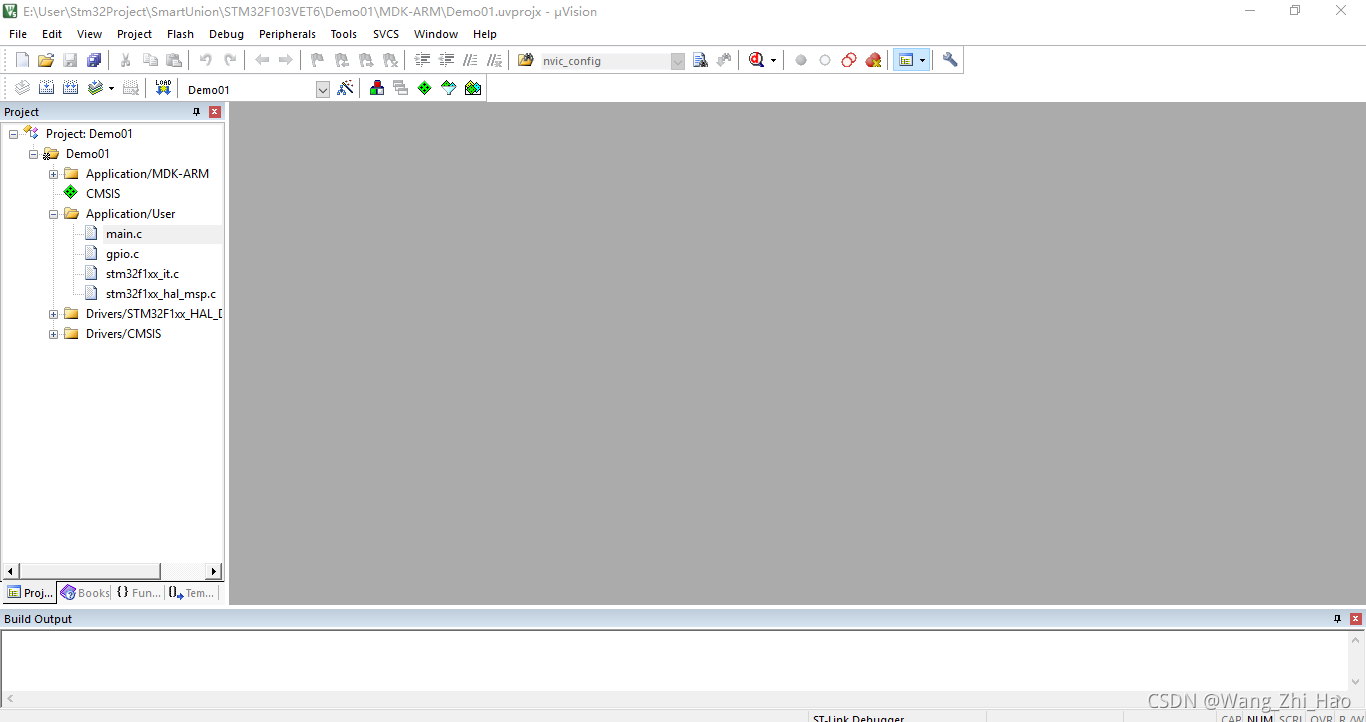

4.出现如下图所示界面。

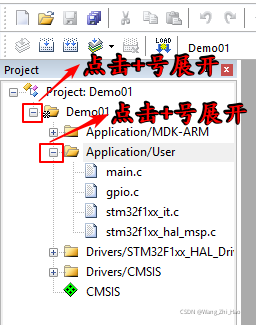

5.展开User项目组。

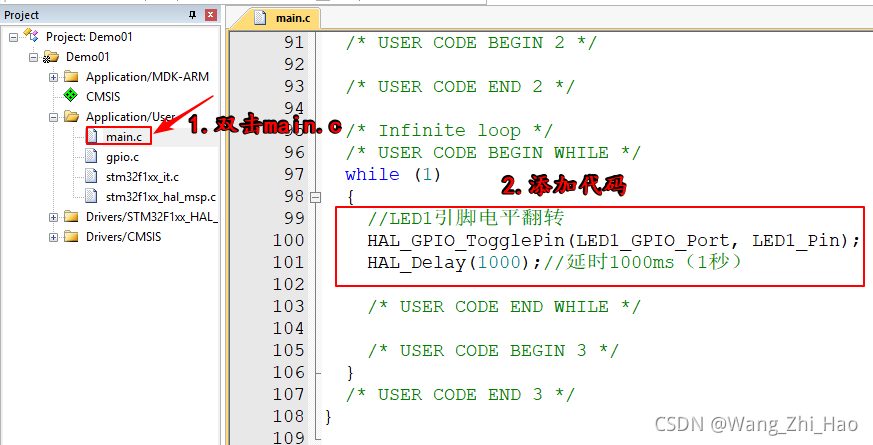

6.找到User/main.c，双击打开main.c文件，在while循环语句中99行处添加代码，如下图所示。

参考代码如下：

//LED1引脚电平翻转
HAL_GPIO_TogglePin(LED1_GPIO_Port, LED1_Pin);
HAL_Delay(1000);//延时1000ms（1秒）

3.1.3 编译与下载程序

1.编译程序，操作步骤如下图所示。

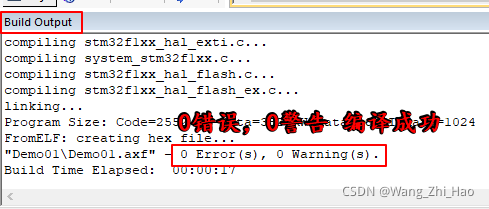

2.查看编译是否成功。

3.程序下载。

    请参考前面章节【2.程序下载】https://blog.youkuaiyun.com/Wang_Zhi_Hao/article/details/120238876?spm=1001.2014.3001.5502这部分内容。

3.1.4 查看实验结果

观察开发板现象，LED1 1秒钟闪烁一次，到这里实验1步骤完成。
