文章目录

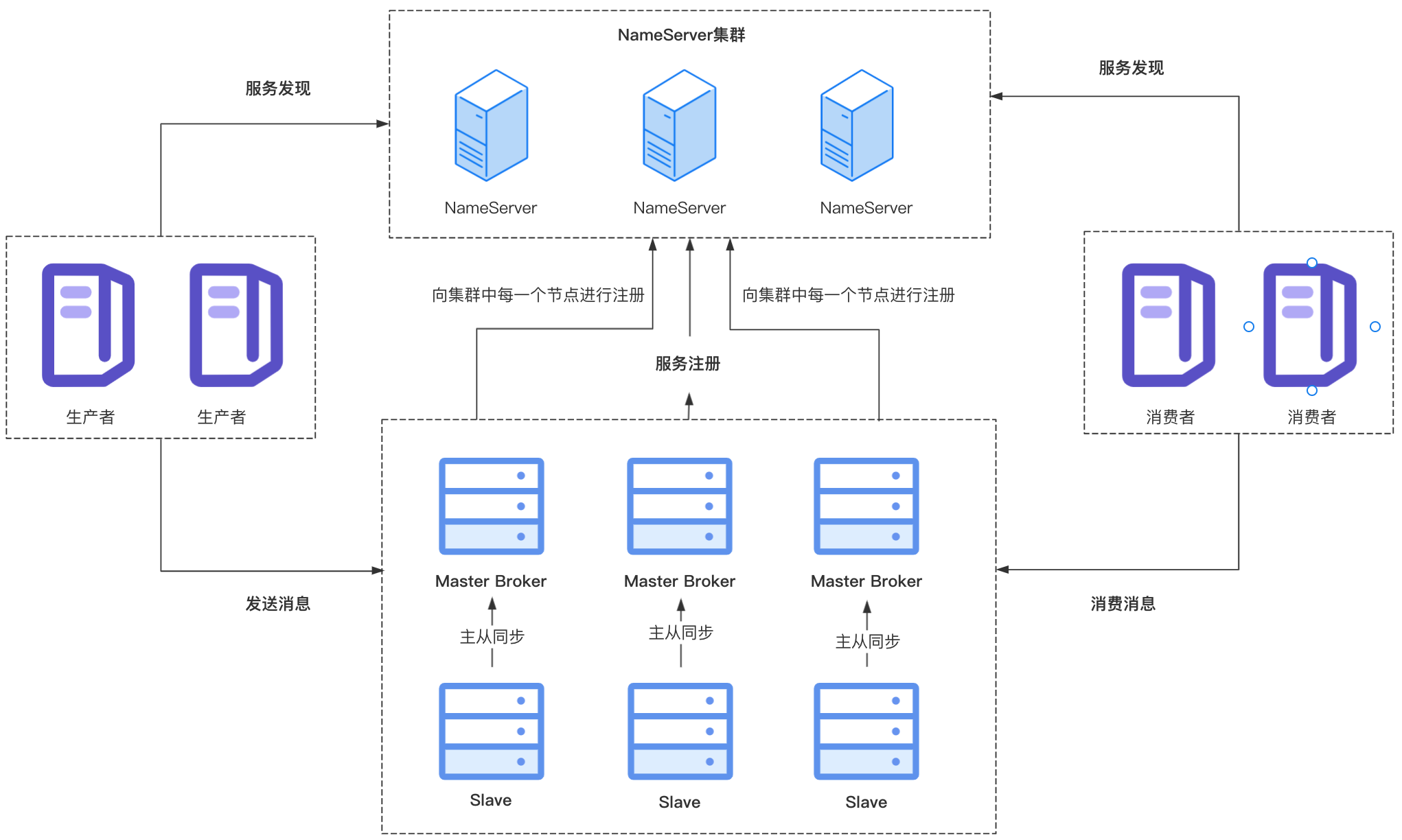

架构组成

在这里插入图片描述

Broker集群（代理服务器）

Broker用于主要负责消息的存储、投递和查询以及服务高可用保证。

接收生产者发送消息、消费者消费消息的请求。
存储消息相关的元数据，包括消费者组、消费进度偏移和主题和队列消息等
一个Broker集群由多组Master/Slave组成，Master可写可读，Slave只可以读，Master将写入的数据同步给Slave。
每个Broker节点，在启动时，都会遍历NameServer列表，与每个NameServer建立长连接，注册自己的信息，之后定时上报。

NameServer集群

NameServer是一个非常简单的Topic路由注册中心，其角色类似Dubbo中的zookeeper，支持Broker的动态注册与发现。通常会有多个实例部署，各实例间相互不进行信息通讯。Broker是向每一台NameServer注册自己的路由信息，所以每一个NameServer实例上面都保存一份完整的路由信息。当某个NameServer因某种原因下线了，客户端仍然可以向其它NameServer获取路由信息

主要包括两个功能：

Broker管理，NameServer接受Broker集群的注册信息并且保存下来作为路由信息的基本数据。然后提供心跳检测机制，检查Broker是否还存活；
路由信息管理，每个NameServer将保存关于Broker集群的整个路由信息和用于客户端查询的队列信息。然后Producer和Conumser通过NameServer就可以知道整个Broker集群的路由信息，从而进行消息的投递和消费。

NameServer通常也是集群的方式部署，各实例间相互不进行信息通讯。Broker是向每一台NameServer注册自己的路由信息，所以每一个NameServer实例上面都保存一份完整的路由信息。当某个NameServer因某种原因下线了，Broker仍然可以向其它NameServer同步其路由信息，Producer,Consumer仍然可以动态感知Broker的路由的信息。

Producer集群

消息的生产者，通过NameServer集群获得Topic的路由信息，包括Topic下面有哪些Queue，这些Queue分布在哪些Broker上等。Producer只会将消息发送到Master节点上，因此只需要与Master节点建立连接。

Consumer集群

消息的消费者，通过NameServer集群获得Topic的路由信息，连接到对应的Broker上消费消息。注意，由于Master和Slave都可以读取消息，因此Consumer会与Master和Slave都建立连接。

DLedgerController（RocketMQ 5.0）

自动主从切换4.5版本已有，5.0再次优化

利⽤ Raft 选举出⼀个 Active DLedger Controller 作为主控制器，DLedger Controller 可以内嵌在 Nameserver中，也可以独立的部署。

其主要作用是，用来存储和管理 Broker 的 SyncStateSet 列表，并在某个 Broker 的 Master Broker 下线或⽹络隔离时，主动发出调度指令来切换 Broker 的 Master。

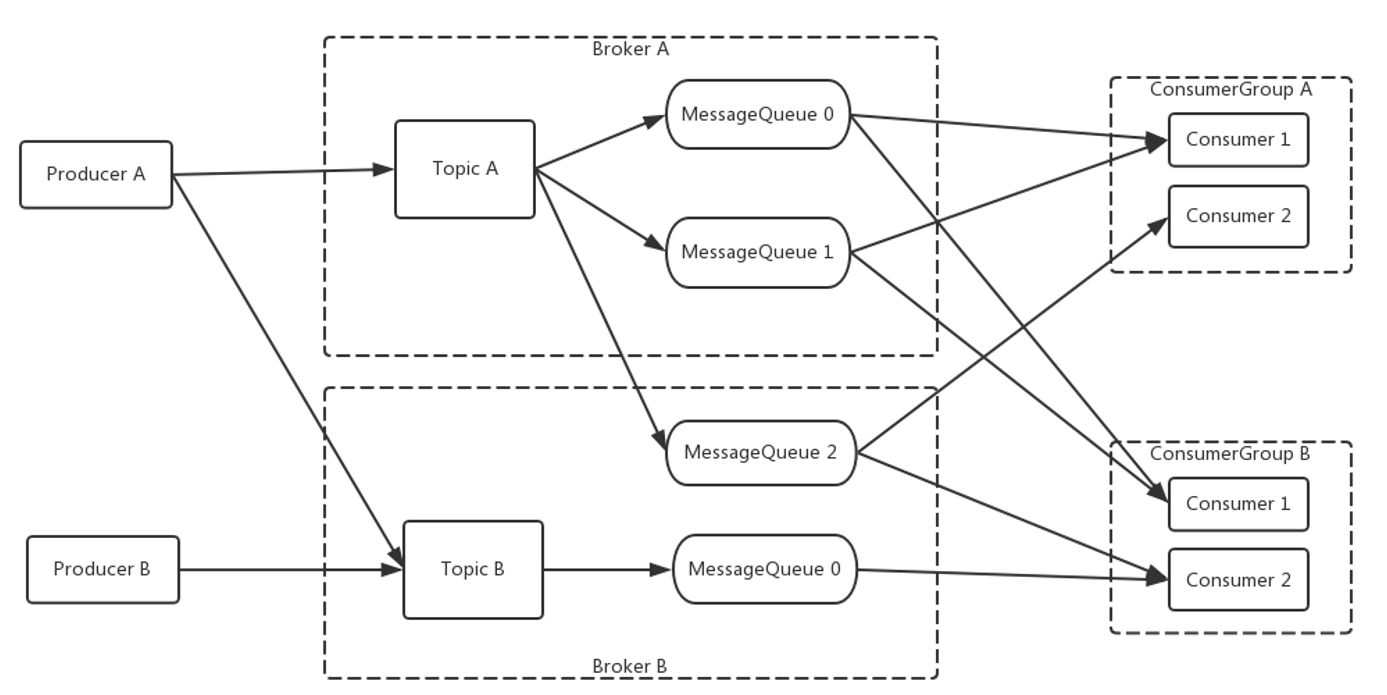

流程

NameServer 互相独立，彼此没有通信关系，单台 NameServer 挂掉，不影响其他 NameServer。NameServer 不去连接别的机器，不主动推消息。
单个 Broker(Master、Slave) 与所有 NameServer 进行定时注册，以便告知 NameServer 自己还活着。

Broker 每隔 30 秒向所有 NameServer 发送心跳，心跳包含了自身的 topic 配置信息。nameserver收到心跳包时会更新 brokerLiveTable 缓存中 BrokerLiveInfo 的 lastUpdataTimeStamp 信息
NameServer 每隔 10 秒，扫描brokerLiveTable ，如果某个连接的最后更新时间与当前时间差值超过 120秒，则断开此连接，NameServer 也会断开此 broker 下所有与 slave 的连接。同时移除broker的路由信息，更新 topic 与队列的对应关系，但不通知生产者和消费者。
若Broker 正常关闭则执行 unregisterBroker 指令

Consumer 随机与一个 NameServer 建立长连接，如果该 NameServer 断开，则从 NameServer 列表中查找下一个进行连接。

Consumer 主要从 NameServer 中根据 Topic 查询 Broker 的地址，查到就会缓存到客户端，并向提供 Topic 服务的 Master、Slave 建立长连接，且定时向 Master、Slave 发送心跳。
如果 Broker 宕机，则 NameServer 会将其剔除，而 Consumer 端的定时任务 MQClientInstance.this.updateTopicRouteInfoFromNameServer 每 30 秒执行一次，将 Topic 对应的 Broker 地址拉取下来，此地址只有 Slave 地址了，此时 Consumer 从 Slave 上消费。
消费者与 Master 和 Slave 都建有连接，在不同场景有不同的消费规则。

Producer 随机与一个 NameServer 建立长连接，每隔 30 秒(此处时间可配置)从 NameServer 获取 Topic 的最新队列情况，如果某个 Broker Master 宕机，Producer 最多 30 秒才能感知，在这个期间，发往该 broker master 的消息失败（此处失败有规避策略）。Producer 向提供 Topic 服务的 Master 建立长连接，且定时向 Master 发送心跳。

生产者与所有的 master 连接，但不能向 slave 写入。
客户端是先从 NameServer 寻址，得到可用 Broker 的 IP 和端口信息，然后据此信息连接 broker。

总结

Name Server 是专为 RocketMQ 设计的轻量级注册中心，只需具有数据一致性和发布订阅的功能。具有简单、可集群横吐扩展、无状态，节点之间互不通信（Zookeeper保证各节点数据强一致性会带来额外的性能消耗）等特点，

每个 Broker 与 NameServer 集群中的所有节点建立长连接，定时注册 Topic 信息到所有 NameServer。
Producer 与 NameServer 集群中的其中一个节点建立长连接，定期从 NameServer 获取Topic路由信息，并向提供 Topic 服务的 Master 建立长连接，且定时向 Master 发送心跳。Producer 完全无状态。
Consumer 与 NameServer 集群中的其中一个节点建立长连接，定期从 NameServer 获取 Topic 路由信息，并向提供 Topic 服务的 Master、Slave 建立长连接，且定时向 Master、Slave发送心跳。Consumer 既可以从 Master 订阅消息，也可以从Slave订阅消息。
