Doxygen生成GPGPUSim v3项目代码文档

本文主要介绍如何利用Doxygen可视化生成GPGPUSim v3的代码结构文档。

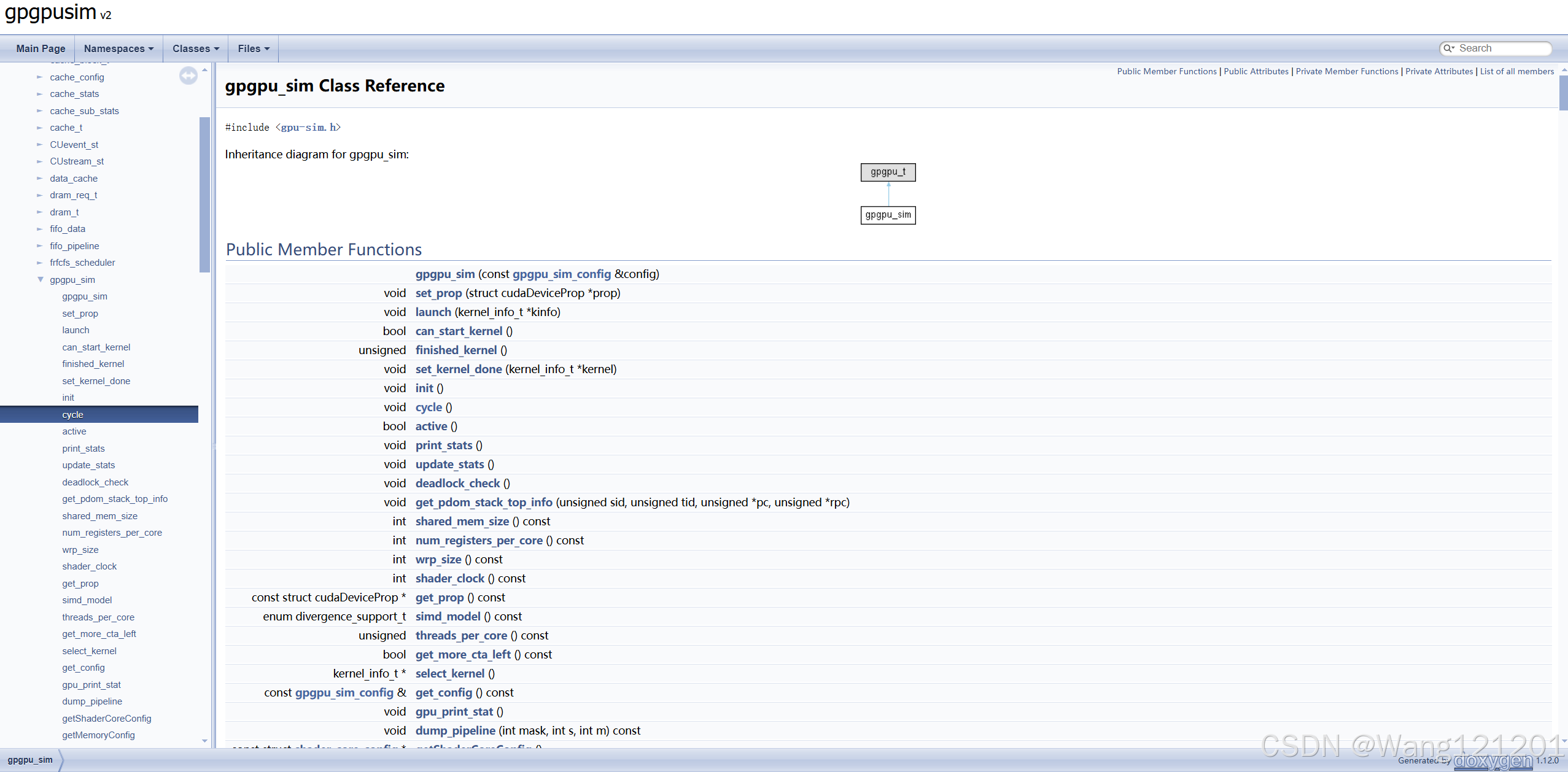

最后生成的html文档如下：

1 下载安装Doxygen

Doxygen下载地址

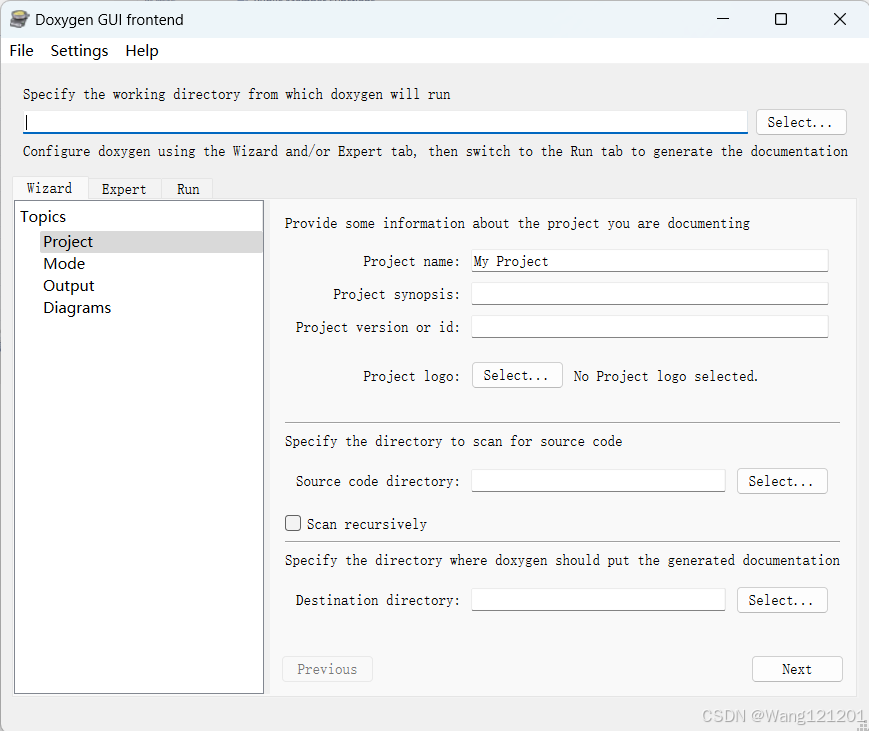

2 填写相关的配置信息

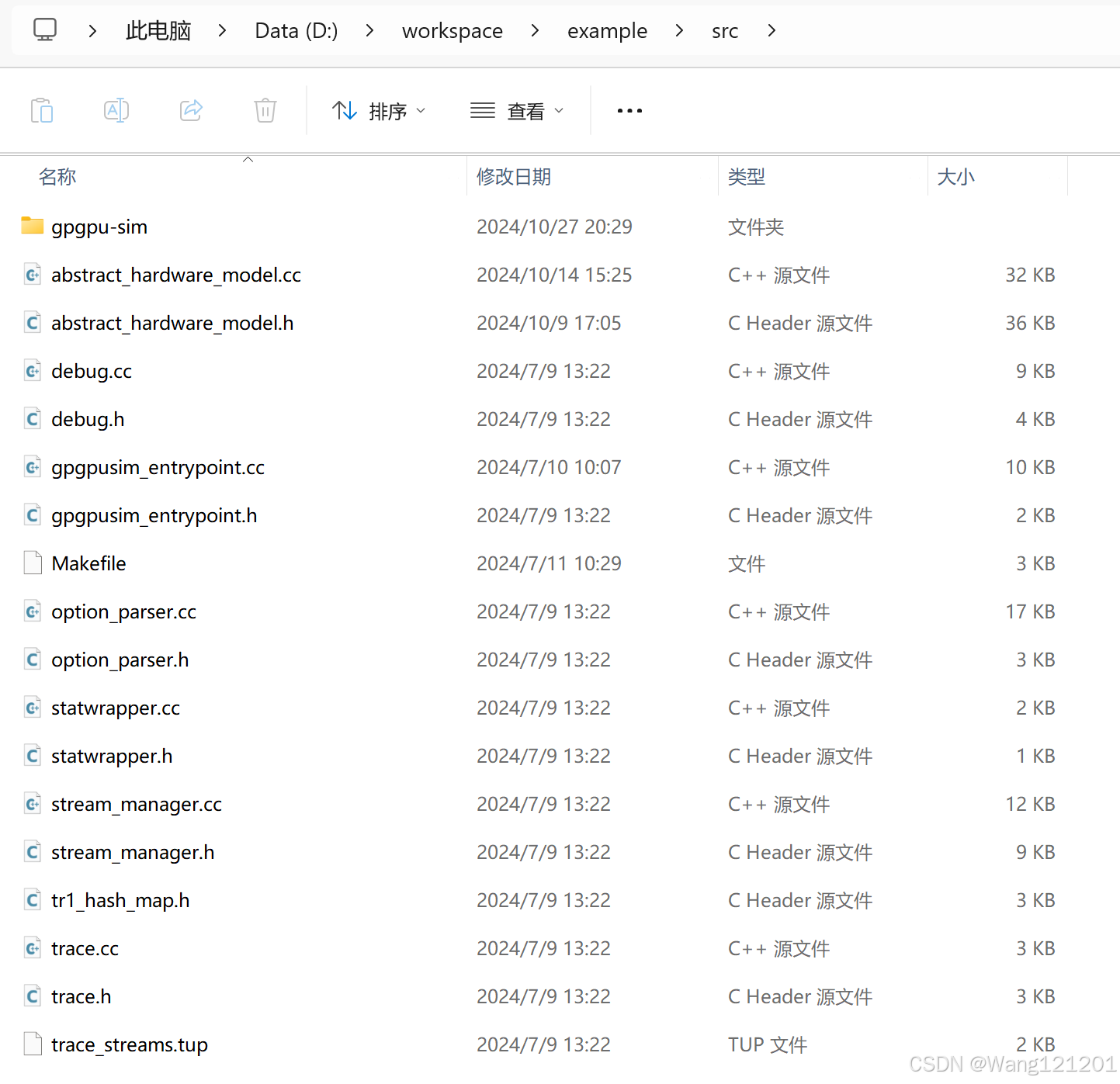

关于可视化的代码部分，我们选择gpgpu-sim相关的，根据个人情况选择代码文档是否包括src/cuda-sim, src/gpuwattch, src/intersim2的部分。

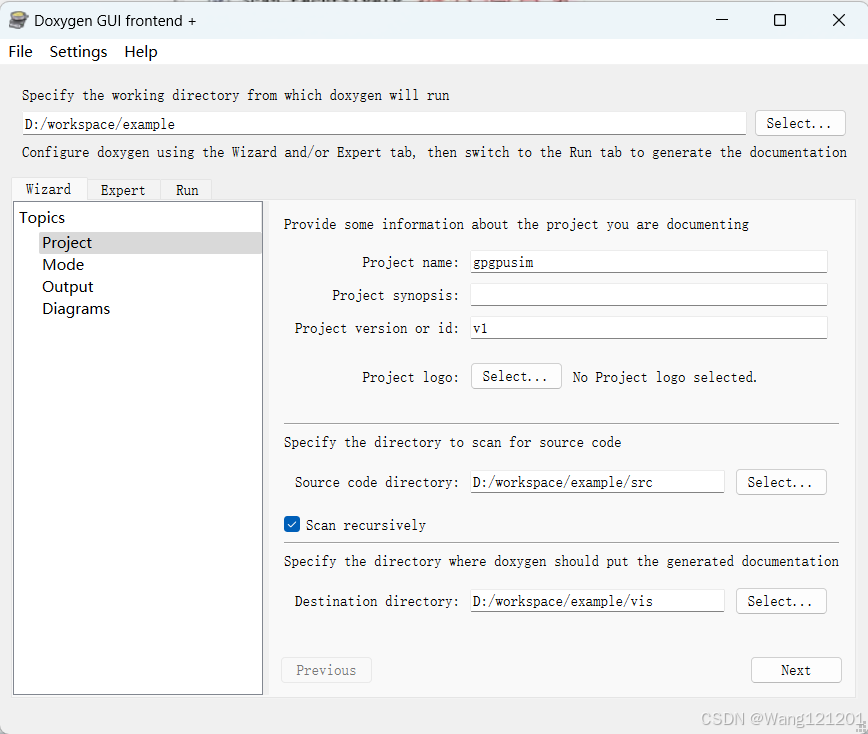

配置信息：选择输入的代码文件夹位置和输出目录

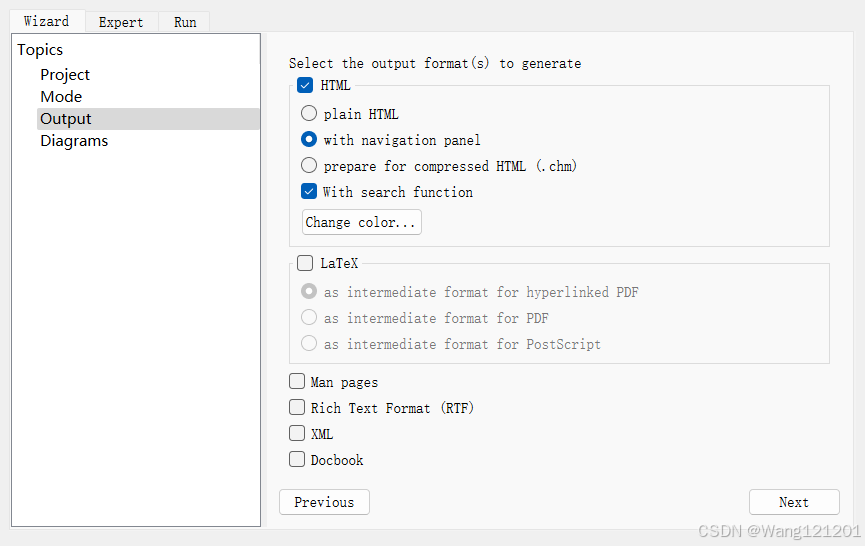

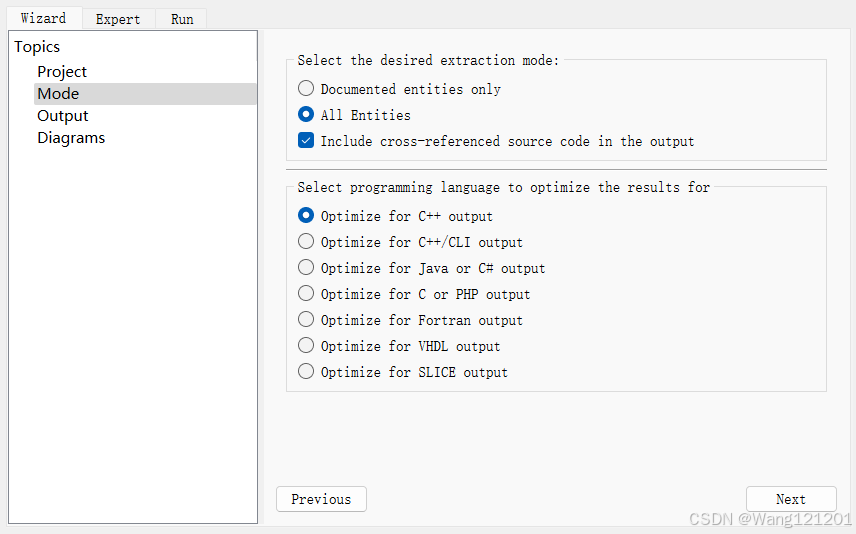

根据个人情况选择输出文件类型

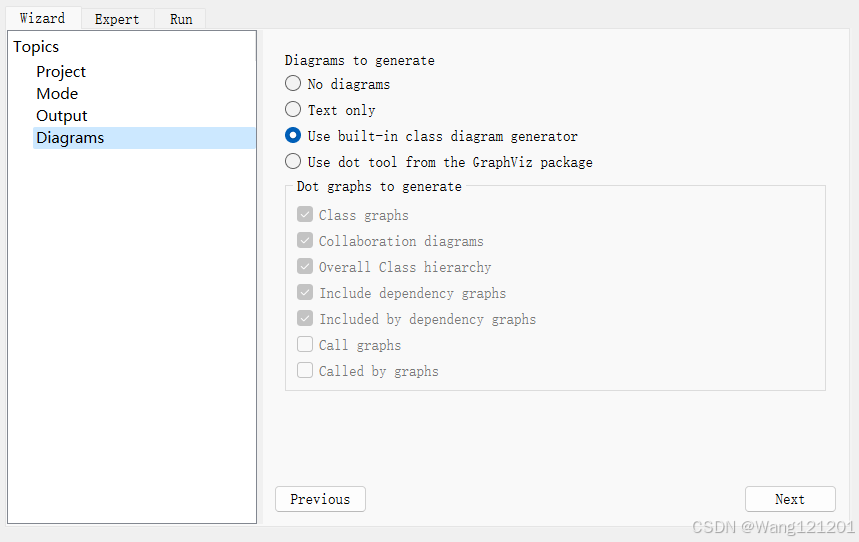

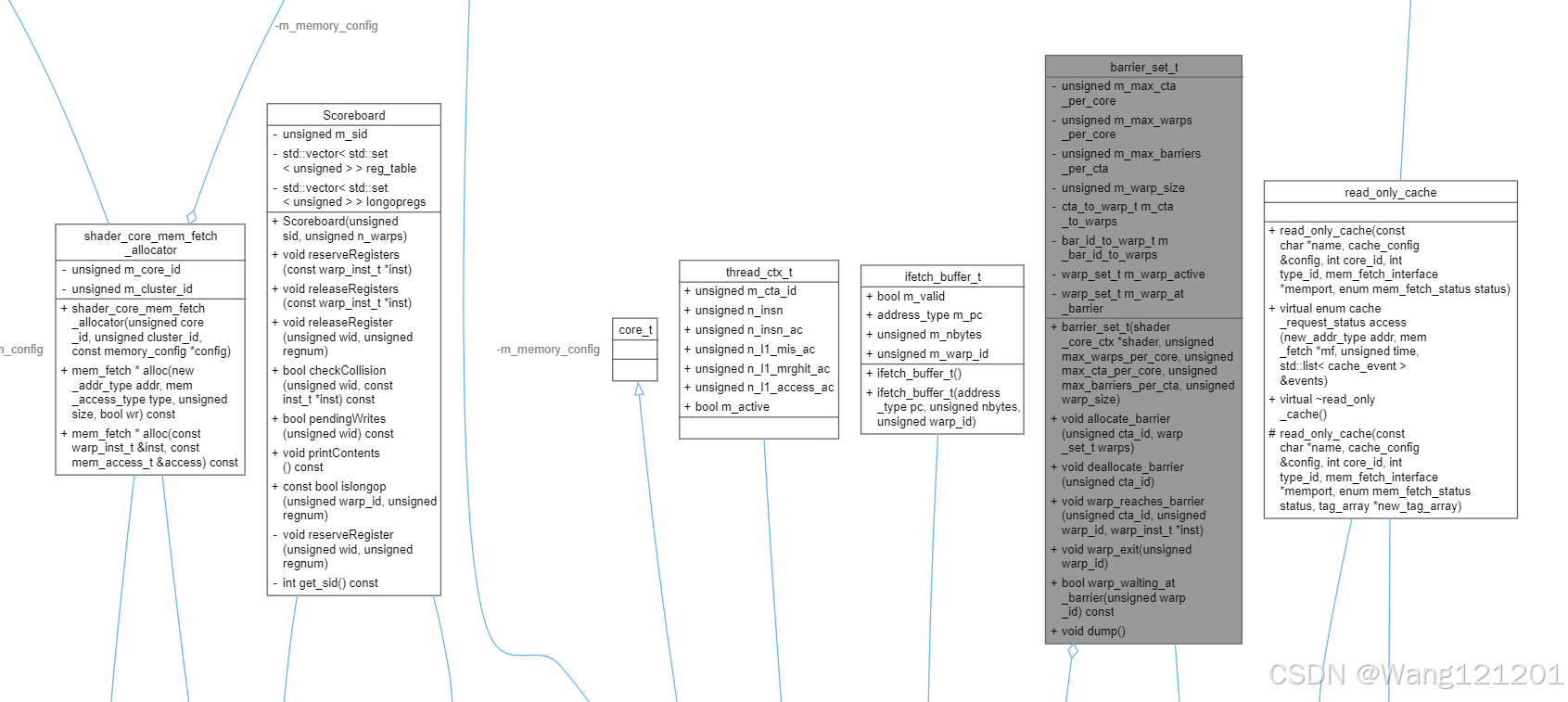

也可以在上一步选择docbook，这一步选择use dot tool fromt he GraphViz package的Diagrams生成类型，然后使用vscode 的插件graphviz可视化生成的dot文件，根据个人情况选择Dot graphs to generate 的参数，其中可以生成并查看复杂的类引用关系结构图。

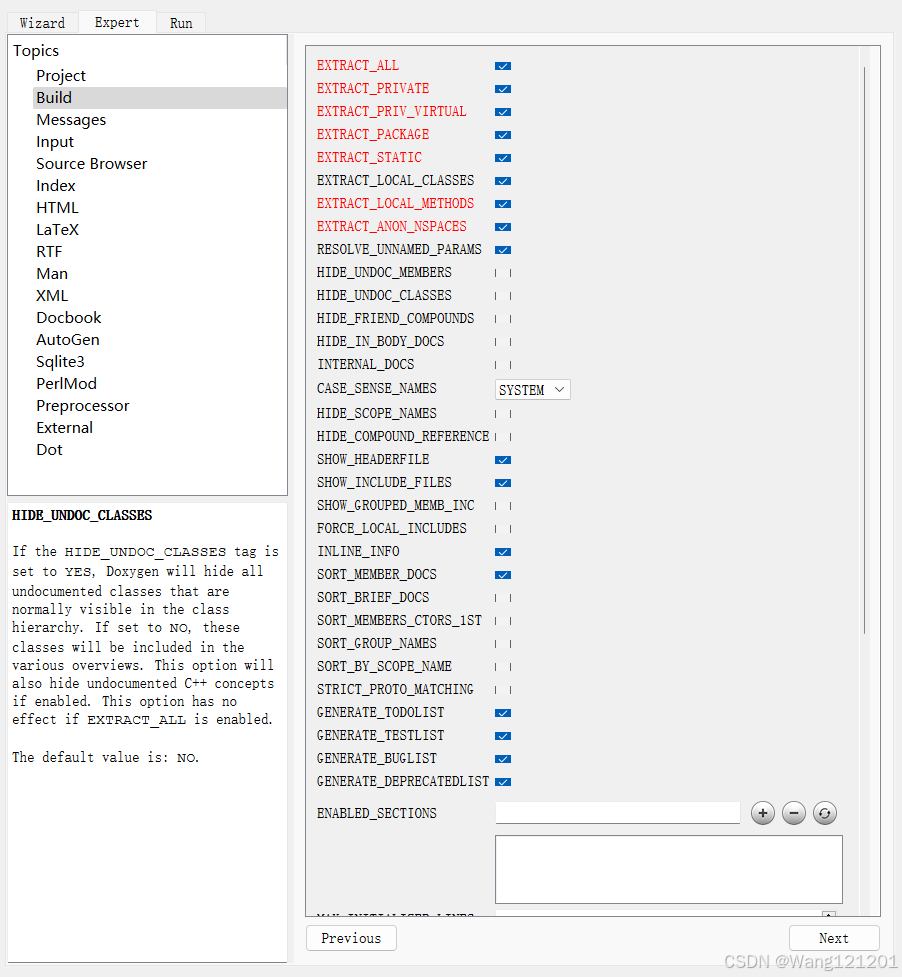

配置Expert build下的参数，也可以根据自身情况进行选择。

3 生成文档

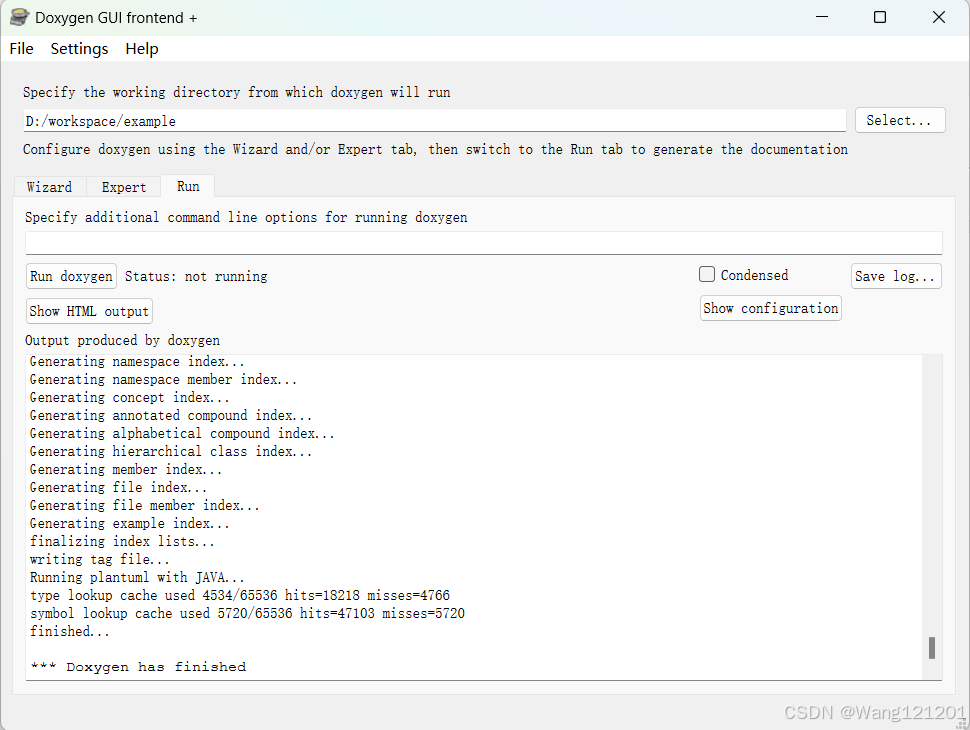

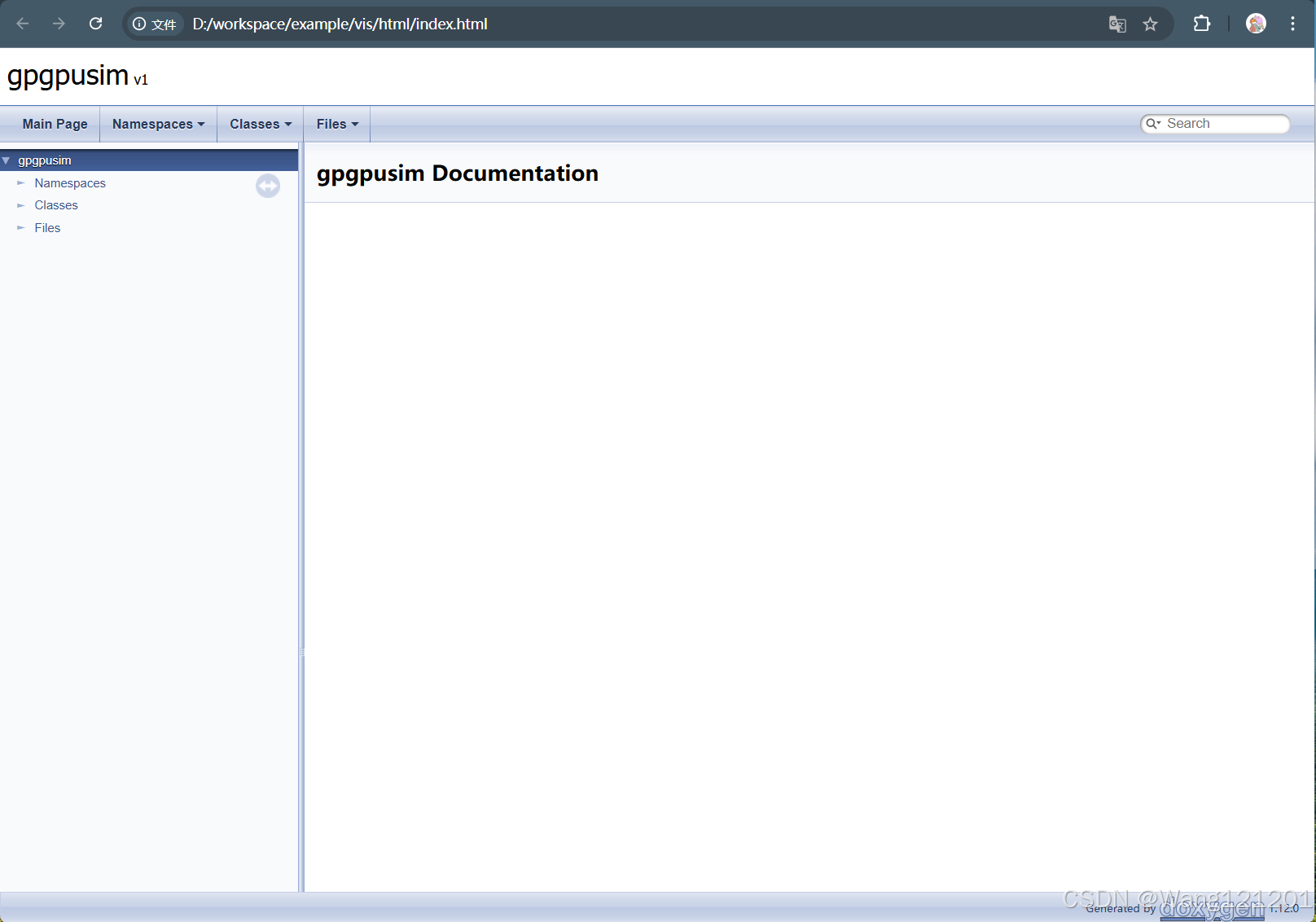

点击 Run 下Run doxygen，生成文档，点击Show HTML output，即可在浏览器查看生成的文档。

最后其他类似的项目也可以根据代码生成类似的项目文档，适合分析代码逻辑和各个类结构的关系。非常好用！
参考的youtube视频 Doxygen Class Diagram and Document Auto generation from Code, #ClassDiagram #UML #Documentation
