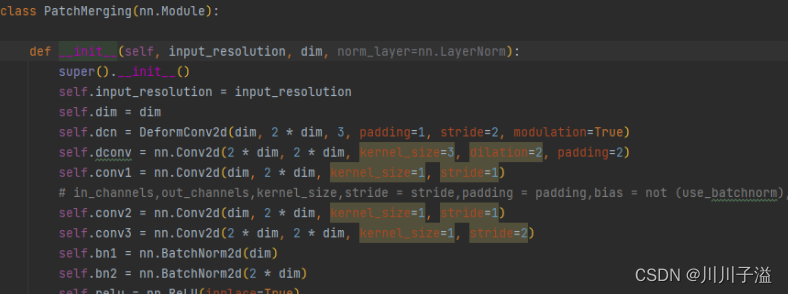

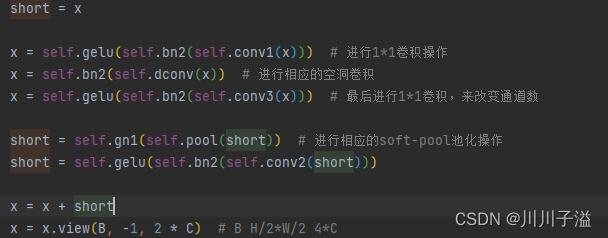

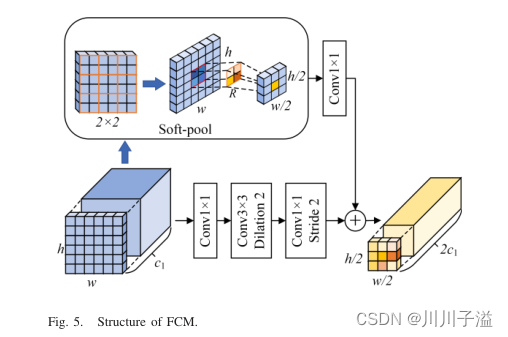

本文详细解读了ST_Unet论文的代码实现，包括混合Transformer和CNN的模型设计，Swintransformer的结构及功能，以及FCM部分的下采样操作。文章介绍了编码和解码过程，重点分析了基本卷积模块、RAM模块和输出参数的构建。整个模型通过编码器和解码器的协同工作，实现图像的语义分割。

【语义分割】ST_Unet论文逐步代码解读

文章目录

【语义分割】ST_Unet论文逐步代码解读

一、代码整体解读

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-UAEkMEUl-1678889964762)(C:\Users\isipa\AppData\Roaming\Typora\typora-user-images\image-20230310143528765.png)]$

主要工程文件为这5个

分别作用为：

构造相应的deform 卷积
DCNN的残差网络
编写相应的配置文件，可以改变相应参数
模型的主函数和主框架
模型的连接部分

二、辅助Decode代码框架

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-xB9iqcKa-1678889964763)(C:\Users\isipa\AppData\Roaming\Typora\typora-user-images\image-20230310145258457.png)]$

代码框架由3部分组成，encode，decode和decode中将图像还原成语义分割预测图

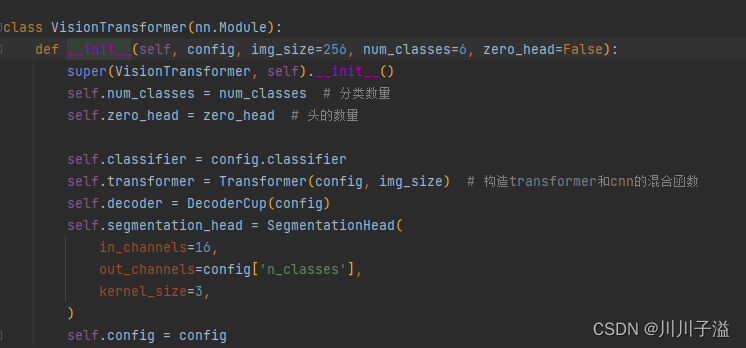

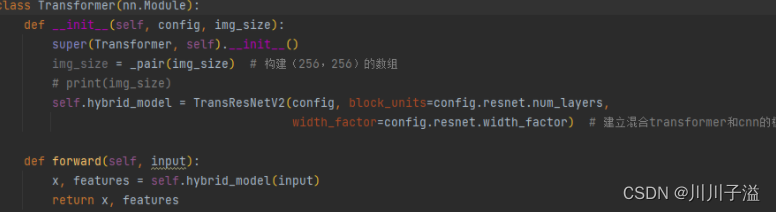

Transformer(config, img_size) 组成编码部分，包含主编码的DCNN和辅助的transformer

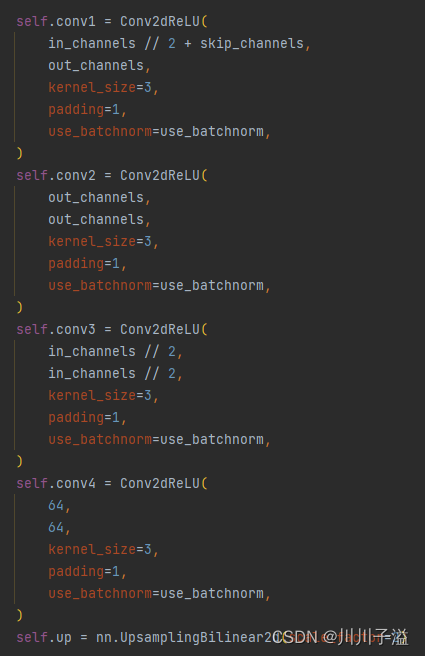

DecoderCup(config)组成解码部分，图像还原为[N,64,128,128]

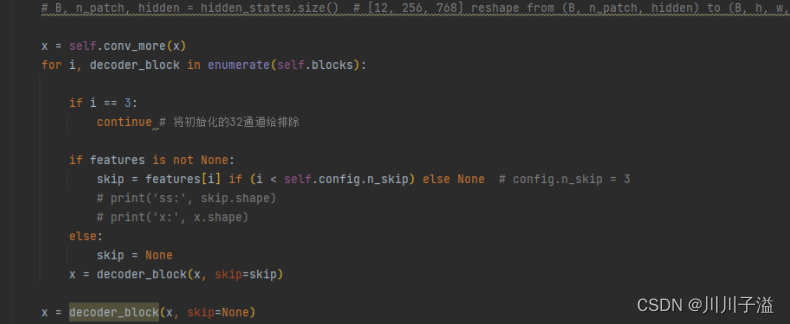

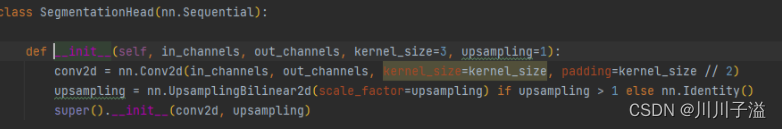

SegmentationHead将图像变成6分类的[N,6,256,256]的图像

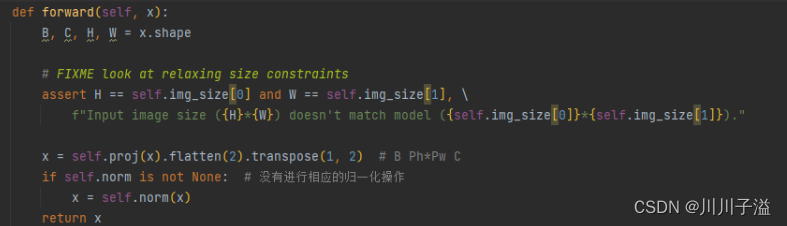

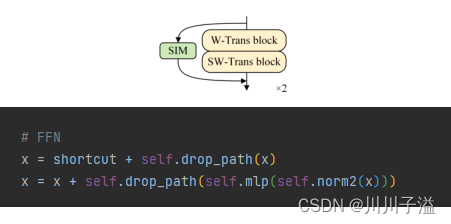

2.1 混合transformer和cnn的模型

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-C1JDIQD6-1678889964763)(C:\Users\isipa\AppData\Roaming\Typora\typora-user-images\image-20230310150618037.png)]$

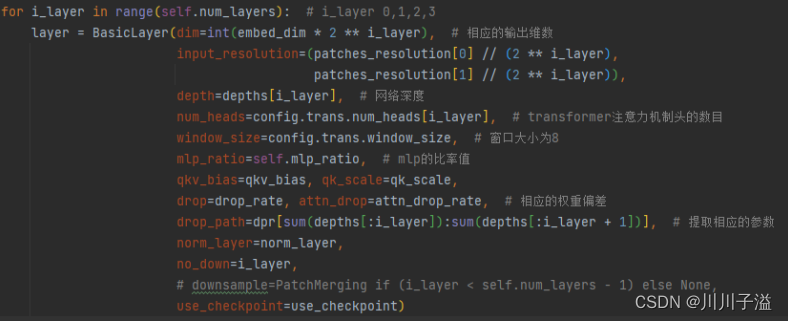

整体思路是这样的，decode一共分为4个阶段

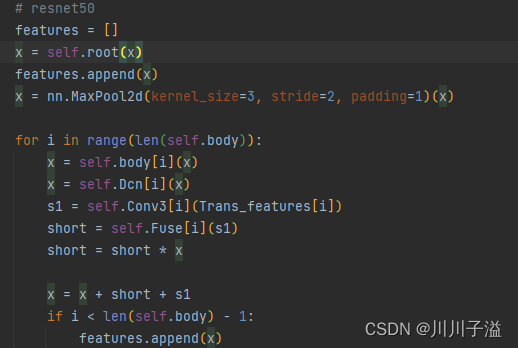

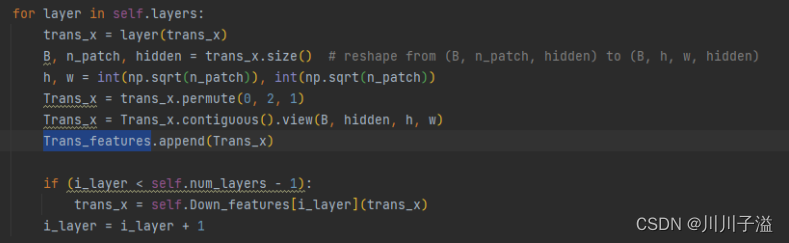

主要用空的数组来保存每一个阶段的输出值，与DCNN在每一个阶段通过RAM进行连接

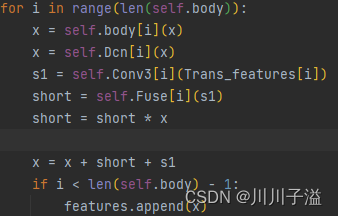

在class TransResNetV2(nn.Module)函数中进行相应的具体编写

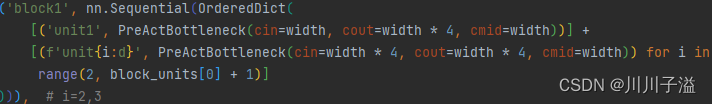

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-fFrLblTw-1678889964763)(C:\Users\isipa\AppData\Roaming\Typora\typora-user-images\image-20230310152428267.png)]$

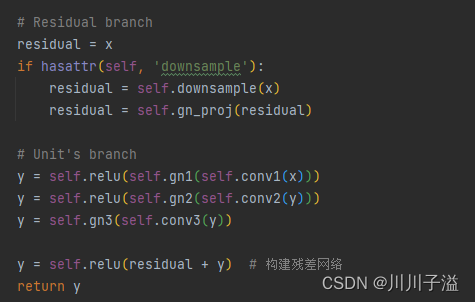

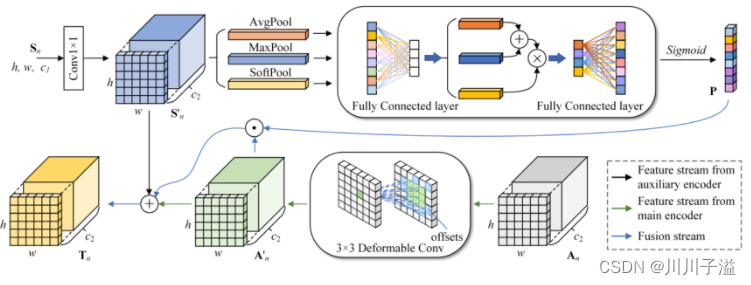

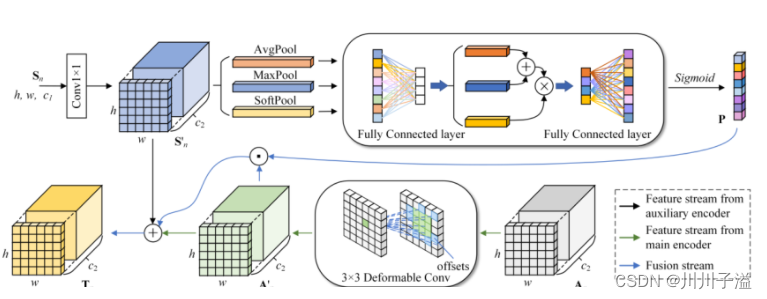

相应的RAM操作示意图

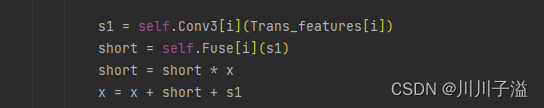

An和Sn分别表示第n阶段主编码器和辅助编码器的输出

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Ua68cdLE-1678889964764)(C:\Users\isipa\AppData\Roaming\Typora\typora-user-images\image-20230310152957811.png)]$
