规则引擎之LiteFlow流程编排

1、LiteFlow

1.1 前言

在日常的开发过程中，经常会遇到一些串行或者并行的业务流程问题，而业务之间不必存在相关性。
在这样的场景下，使用策略和模板模式的结合可以很好的解决这个问题，但是使用编码的方式会使得文件太多,在业务的部分环节可以这样操作，在项目角度就无法一眼洞穿其中的环节和逻辑。

1.2 LiteFlow

1.2.1 简介
liteflow 是一个轻巧而且强大的规则引擎，能够实现开箱即用，可以在短时间内就可以完成复杂的规则编排，下图是 liteflow 的整体架构。liteflow 支持较多的规则文件格式，比如 xml/json/yaml， 对于规则文件的存储方式可以有sql/zk/nacos/apollo 等。

通过LiteFlow我们可以把业务逻辑都定义到不同组件之中，然后使用简洁的规则文件来串联整个流程，从而实现复杂的业务逻辑。

LiteFlow主要特性如下：

组件定义统一：所有的逻辑都是组件，直接使用Spring原生注解@Component定义即可。
规则轻量：基于规则文件来编排流程，学习规则表达式入门仅需5分钟。
规则多样化：规则支持xml、json、yml三种规则文件写法，喜欢哪种用哪个。
任意编排：同步异步混编，再复杂的逻辑过程，都能轻易实现。
规则能从任意地方加载：框架中提供本地文件配置源和zk配置源的实现，也提供了扩展接口。
优雅热刷新机制：规则变化，无需重启应用，即时改变应用的

组件定义统一：所有的逻辑都是组件，直接使用Spring原生注解@Component定义即可。
规则轻量：基于规则文件来编排流程，学习规则表达式入门仅需5分钟。
规则多样化：规则支持xml、json、yml三种规则文件写法，喜欢哪种用哪个。
任意编排：同步异步混编，再复杂的逻辑过程，都能轻易实现。
规则能从任意地方加载：框架中提供本地文件配置源和zk配置源的实现，也提供了扩展接口。
优雅热刷新机制：规则变化，无需重启应用，即时改变应用的

LiteFlowX 规则引擎官方网址：https://liteflow.yomahub.com

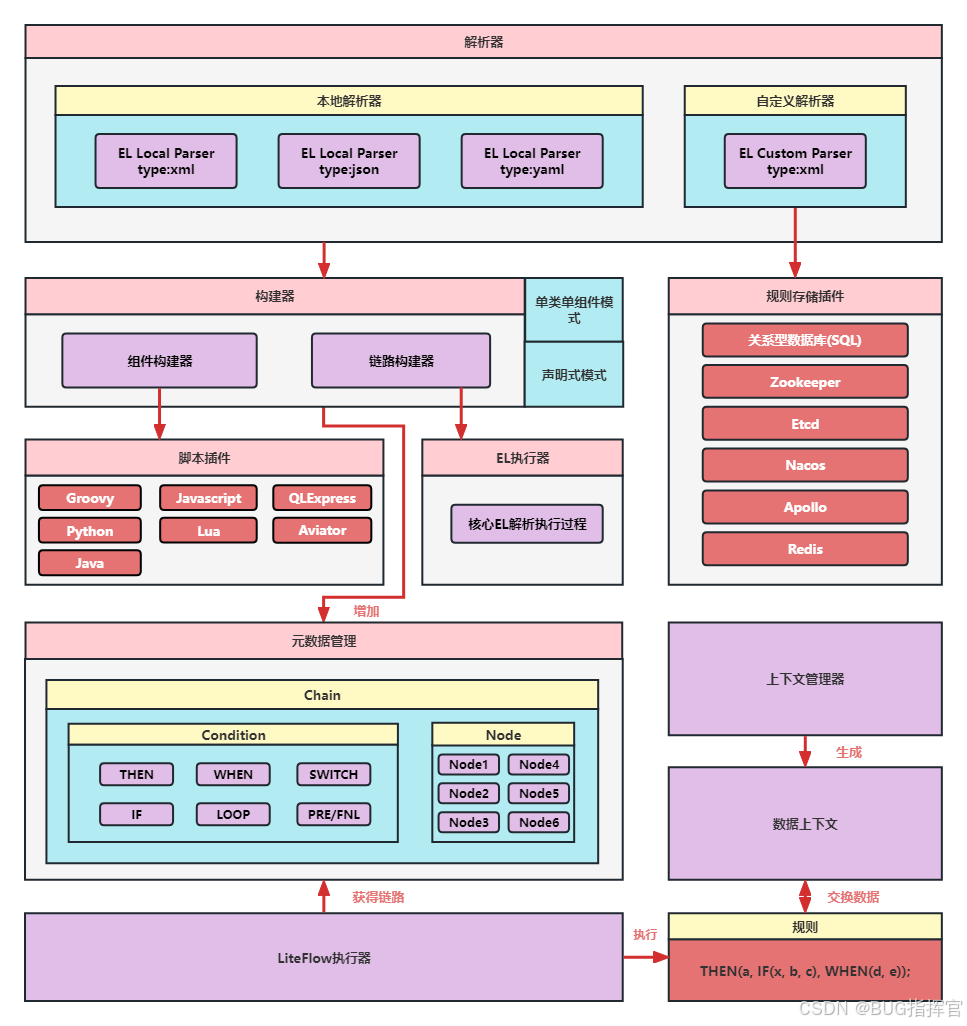

1.2.2 架构原理

liteflow 的使用是从获取上下文开始的，通过数据上下文来解析对应的规则文件，通过 liteflow 执行器来执行对应的链路，每个链路上都有需要执行的业务 node（即节点组件，可以支持多种语言脚本， groovy/js/python/lua等）, 各个业务node 之间是独立的。

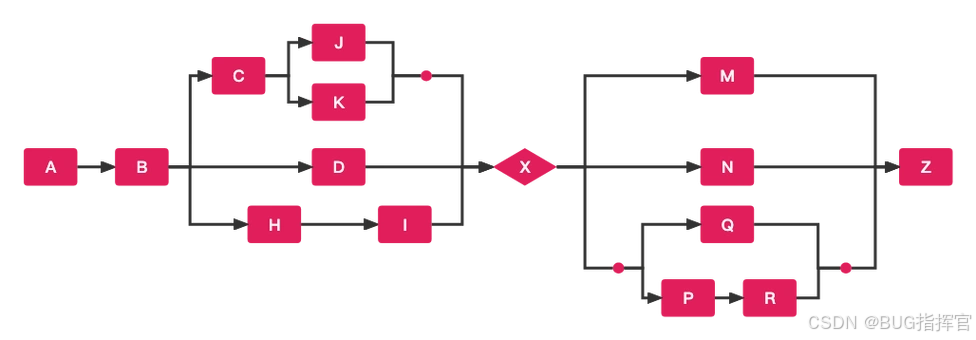

liteflow 可以支持如下所示的复杂流程

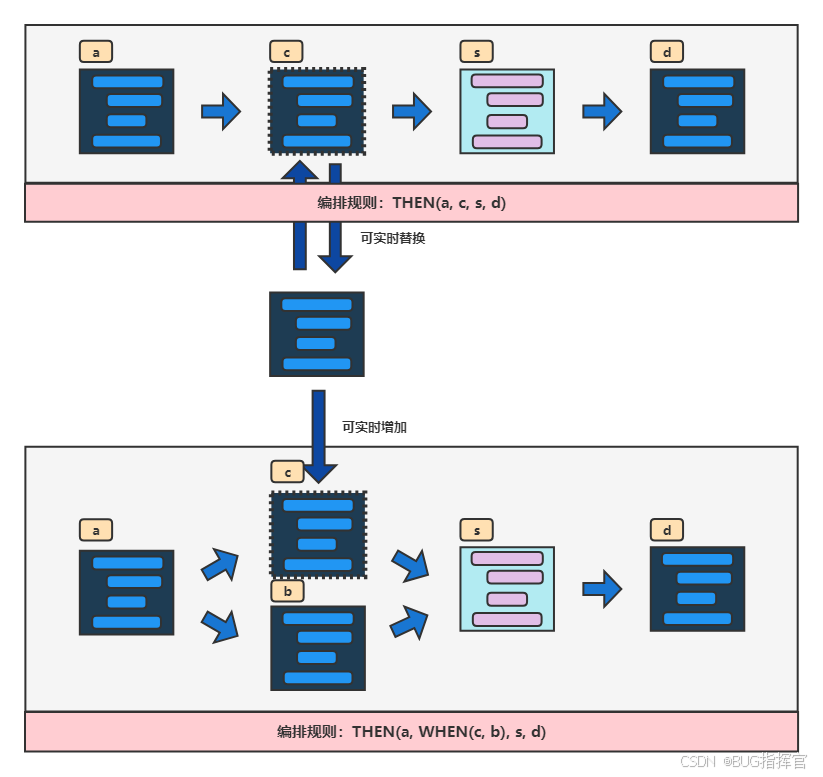

此外，liteflow 可以支持热部署，可以实时替换或者增加节点，即修改规则文件后可以实时生效。

1.3 插件及简单使用

LiteFlow 还拥有自己的IDEA插件LiteFlowX，通过该插件能支持规则文件的智能提示、语法高亮、组件与规则文件之间的跳转及LiteFlow工具箱等功能，强烈建议大家安装下。

首先我们在IDEA的插件市场中安装该插件；

安装好LiteFlowX插件后，我们代码中所定义的组件和规则文件都会显示特定的图标；

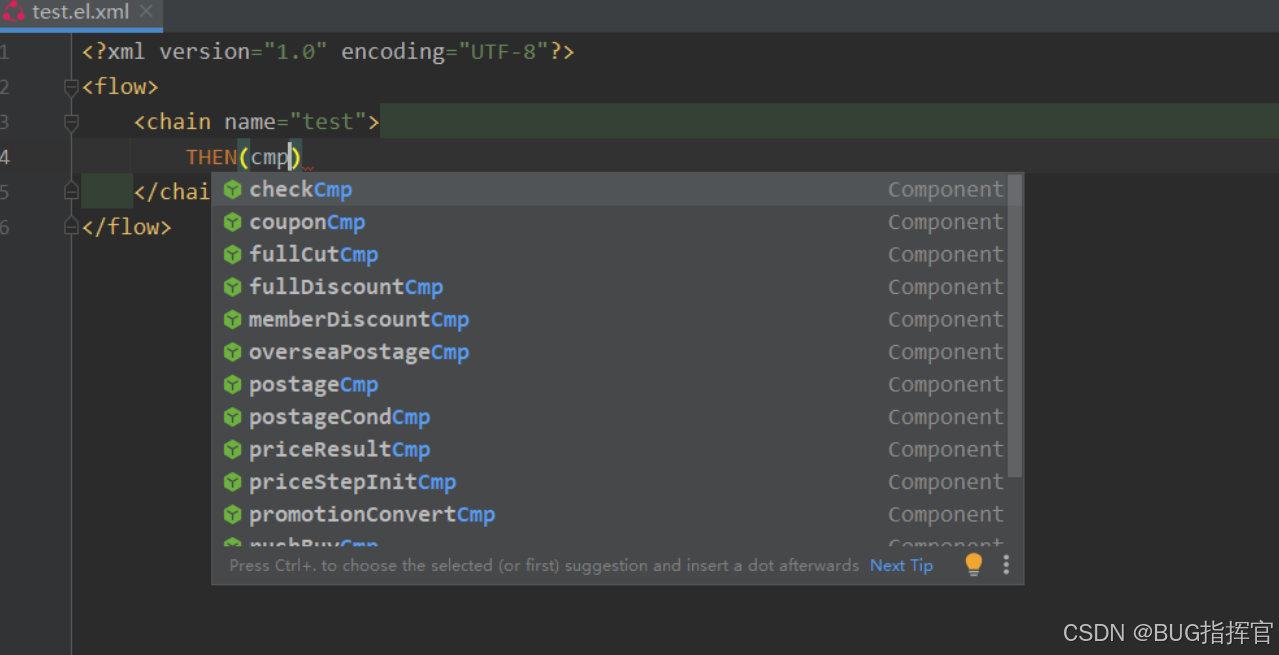

当我们编辑规则文件时，会提示我们已经定义好的组件，并支持从规则文件中跳转到组件；

还支持从右侧打开工具箱，快捷查看组件和规则文件。

1.4 规则表达式

接下来我们学习下规则表达式，也就是规则文件的编写，入门表达式非常简单，但这对使用LiteFlow非常有帮助

1.4.1 串行编排
当我们想要依次执行a、b、c、d四个组件时，直接使用THEN关键字即可。

<chain name="chain1">
    THEN(a, b, c, d);
</chain>

1.4.2 并行编排
如果想并行执行a、b、c三个组件的话，可以使用WHEN关键字。

<chain name="chain1">
    WHEN(a, b, c);
</chain>
