储能直流不接地绝缘监测仪-实现IT系统的安全性，稳定性和可靠性

产品简介

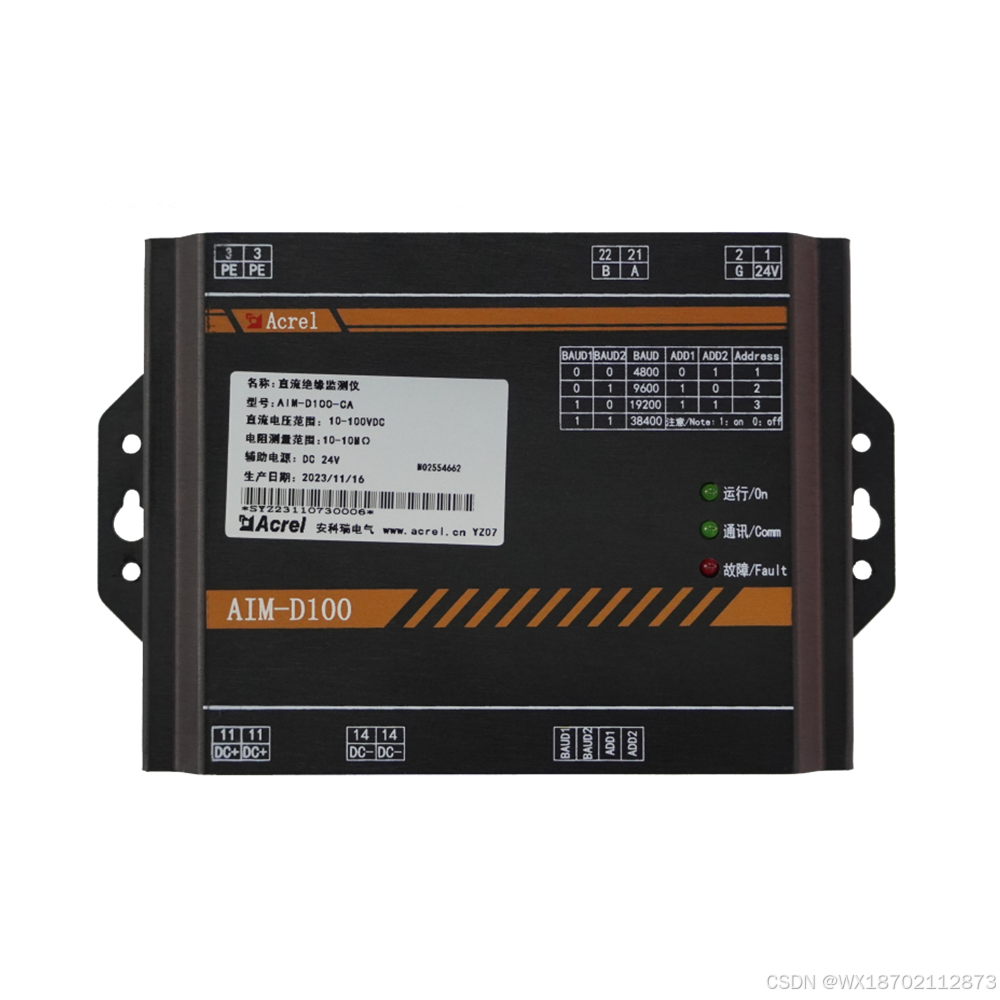

AIM-D100-CA 系列直流绝缘监测仪可以应用在 0~1000V 的直流系统中，用于在线监测直流不接地系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。

应用案例

电动汽车充电装置一般由柜体、多个交流转换直流充电模块、智能切换单元、测量仪表、控制器、接触器、充电枪等组成。

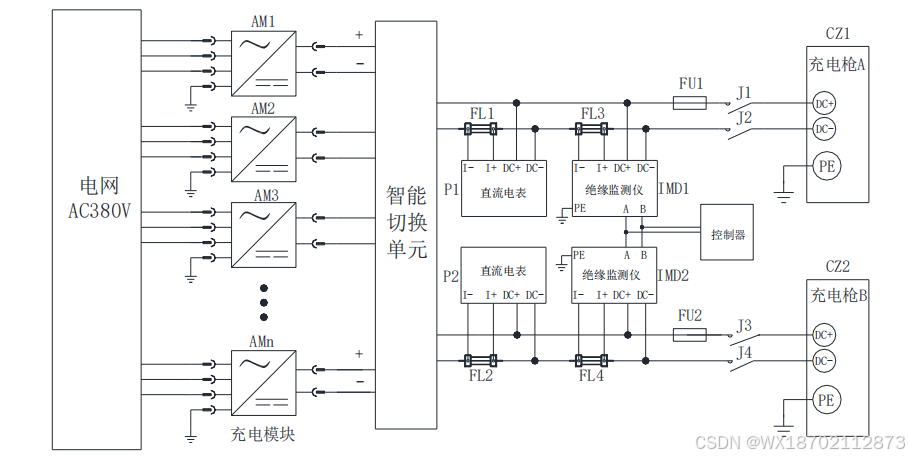

下图为 AIM-D100-CAI 型直流绝缘监测仪在电动汽车直流充电装置中的应用示例。

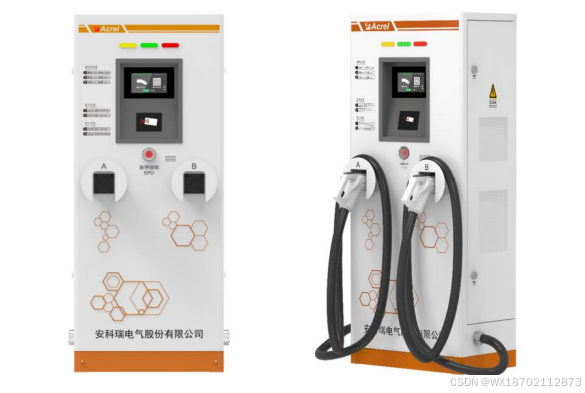

双枪 120kW 直流充电桩

智能切换单元控制充电模块，直流电表测量电流，绝缘监测仪测量绝缘电压，绝缘电阻，绝缘监测由控制器进行控制。

当充电桩使用时，单独使用充电枪 A 或 B 时，控制器发出命令控制对应 IMD1 或者 IMD2 绝缘监测仪进行绝缘监测；充电枪 A 和 B 同时使用时，控制器发出命令控制 IMD1 绝缘监测仪进行绝缘监测。

如果是单枪直流充电装置，只需要装设一个绝缘监测仪，通过控制器进行控制。一般一个独立直流系统只需要设置一台绝缘监测仪，以免造成干扰。通过控制器与绝缘监测仪的协调工作，保障直流充电系统的安全性，稳定性和可靠性。
