储能能量管理系统Acrel-2000ES-S工商业储能电站本地化管理

1、产品名称

Acrel-2000ES-S 储能能量管理系统是安科瑞专门针对工商业储能电站研制的本地化能量管理系统，可实现了数据采集、数据处理、数据存储、数据查询与分析、可视化监控、报警管理、统计报表、策略管理、历史曲线等功能。其中策略管理，支持多种控制策略选择，包含计划曲线、削峰填谷、需量控制、防逆流等。该系统不仅可以实现下级各储能单元的统一监控和管理，还可以实现与上级调度系统和云平台的数据通讯与交互，既能接受上级调度指令，又可以满足远程监控与运维，确保储能系统安全、稳定、可靠、经济运行。

同时，系统对电池组性能进行实时监测及历史数据分析、根据分析结果采用智能化的分配策略对电池组进行充放电控制，优化了电池性能，提高电池寿命。

系统支持 Linux 或 Windows 操作系统，数据库采用 SQLServer 。适用于当前工商业小型储能电站项目的应用。

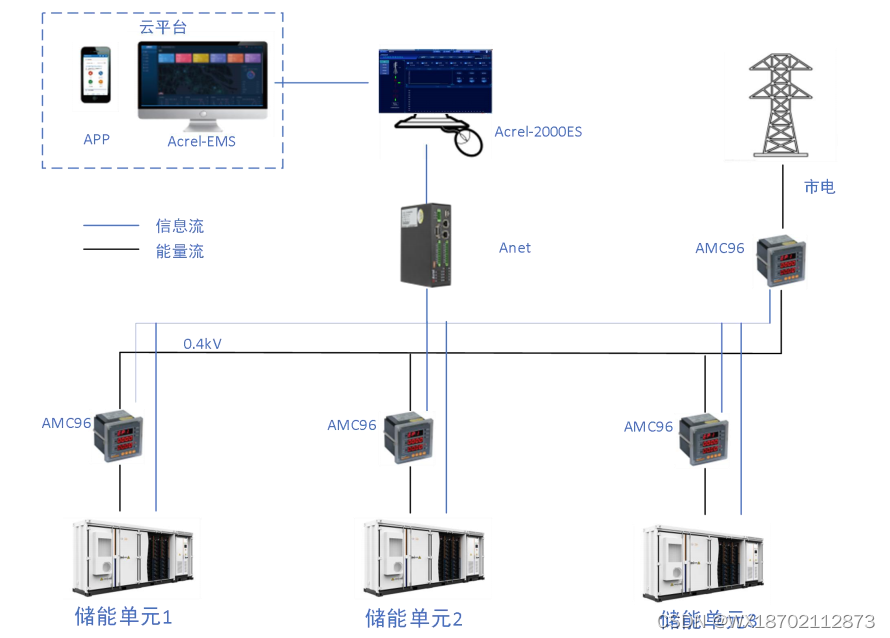

2、系统结构

3、应用范围

适用于工商业储能电站、光伏配储电站，容量范围 10MWh 以内。

4、产品功能

4.1电站概览

展示电站电量、收益指标，实时运行曲线，设备实时状态等总览信息。

4.2主接线图

展示电站主接线图并实时动态展示冬类设备实时数据的变化。主接线图上主要显示储能电站的开关、接地刀、手车的遥信位置,遥信位置以红色为合位、绿色为分位;有功、无功、功率因、电池剩余电量、PCS 的运行状态等遥测信号。如发生异常情况，可根据接线图快速寻找异常点位，查找原因。

4.3设备监控

4.31.1PCS 监控

实时监控多个 PCS 运行数据和状态。

4.3.2 BMS 监控

实时监控 BMS 包括电池堆/电池簇，电芯数据和状态。

4.3.3 电表监控

实时监控电表的尖峰平谷的正反向电量。

4.3.4 UPS 监控

实时监控 UPS 的运行状态与数据。

4.4 环境监控

4.4.1 空调监控

实时监控空调温度，设定值，回差，以及相关运行状态。

4.4.2 消防监控

I/O 模块直接接入烟感，温感，可燃气体的干接点监测干接点动作状态，通过控制策略实现各级报警信息。

4.4.3 视频监控

实时监控设备及环境信息。

4.5 电能质量

谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测。

4.6 控制配置

4.6.1 策略管理

支持手动策略，对 PCS 进行启停和并离网操作。

4.6.2 预置策略

包括：计划曲线、削峰填谷、逆功率保护、需量控制等。也可为客户的任何特殊需求定制开发专属运行控制策略。

4.6.3 智能策略

可结合分时电价，光伏功率，负载功率，储能状态和限制，制定储能充放策略，实现动态调整，在保障储能安全的前提下，达成来自电网用电成本最低的目标。

4.6.4 智能联动

通过采集环境、消防报警信息，EMS 可以直接下发指令给 PCS及相关设备，实现本地快速联动，保障储能系统安全。根据客户需求，定制开发。



4.7 网络拓扑

系统组网图包括多个储能 BMS 和 PCS 、电能质量、电能表、温控装置、保护装置；视频、消防、空调；数据服务器、工作站、防火墙、GPS 、交换机。

4.8 报表查询

查询年月日的储能系统功率、电池温度、电池电压、电表报表，收益报表等，支持自定义查询。 数据支持按不同粒度导出和存储。

4.9 历史曲线

展示储能系统功率、SOC 曲线、PCS 功率曲线、充放电量曲线等，支持自定义查询。 数据支持按不同粒度导出和存储。

4.10 事件告警

监测电站设备告警信息，集中展示并可按设备类型、设备名称、状态、事件类型、查询类型、查询日期筛选。 事件以毫秒时间戳本地存储，便于回溯事件。

4.11 通信管理

主要实现系统的采集配置、网络配置、采集报文、转发报文、网络报文、实时数据、遥控测试。

4.12 系统管理

主要实现系统的厂站参数设置、曲线参数配置、计算公式编辑、事故追忆与用户管理等。

用户管理：用户账号管理分级别，可监视账号，可控制账号等。

为了保证信息安全、操作安全和数据安全，只有授权的用户才能访问服务器的服务和数据。

用户添加/权限修改/用户删除，权限可以自定义增加删除，用户登录后可根据分配的权限具备不同的操作浏览器等权限。

站点管理：对电站基本信息，设备调整进行综合管理。 电表管理：查看和调整设置电表的尖峰平谷时段设置。

电价管理：管理站点电价，可按月份灵活配置。

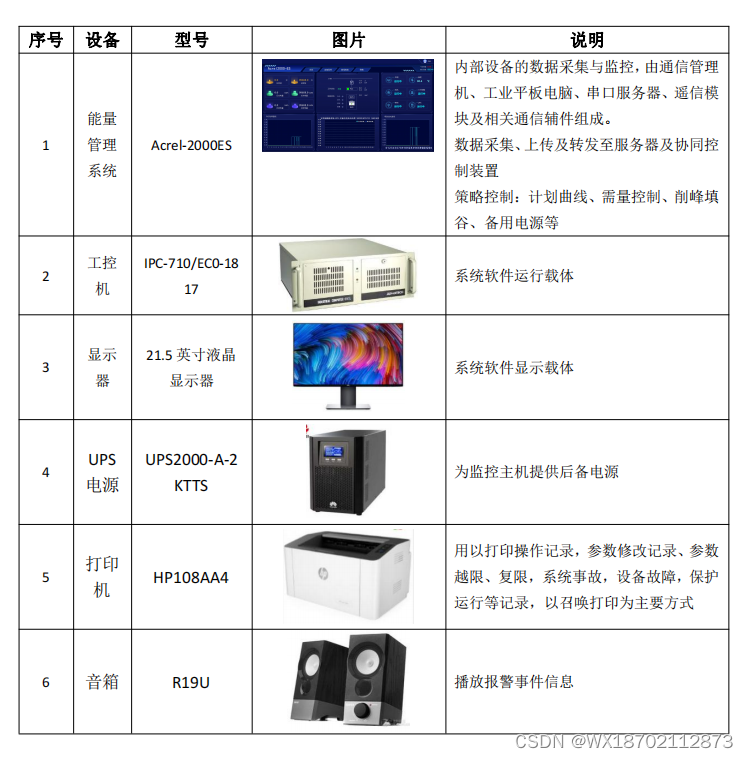

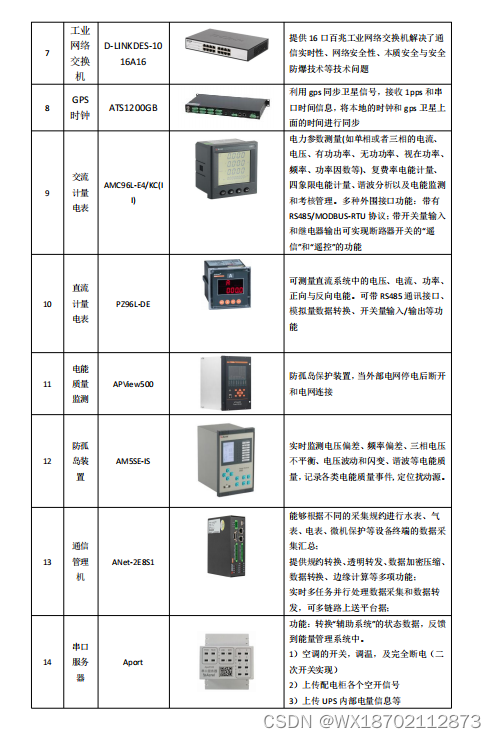

5、配套产品
