MATLAB/Simulink生成周期测试的阶跃信号（一）

通过基于MATLAB/Simulink模块生成周期的阶跃测试信号，测试系统的分辨率，可以输出信号给采集卡等外接设备。有错误问题还请谅解，纯粹兴趣分享。

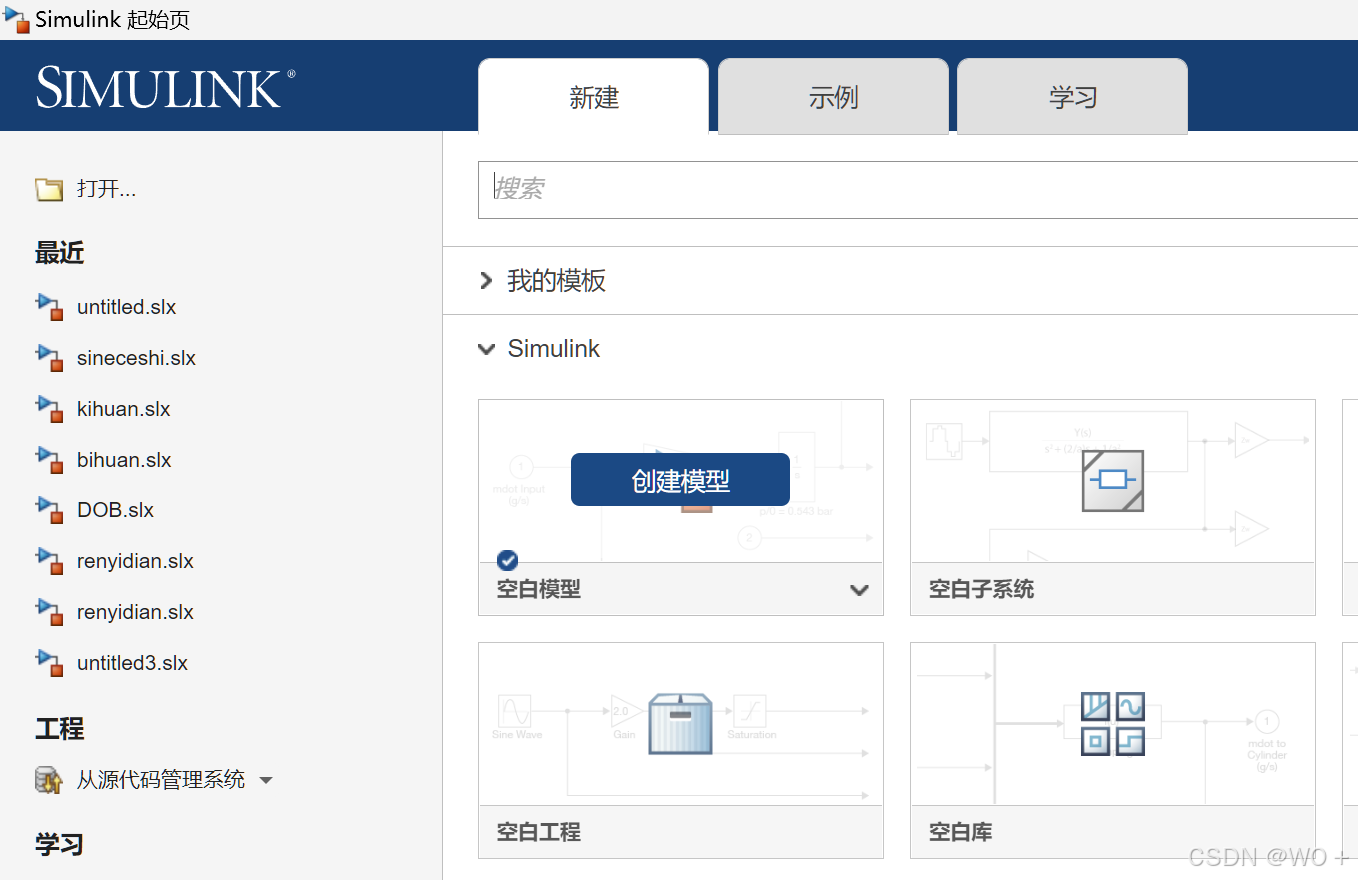

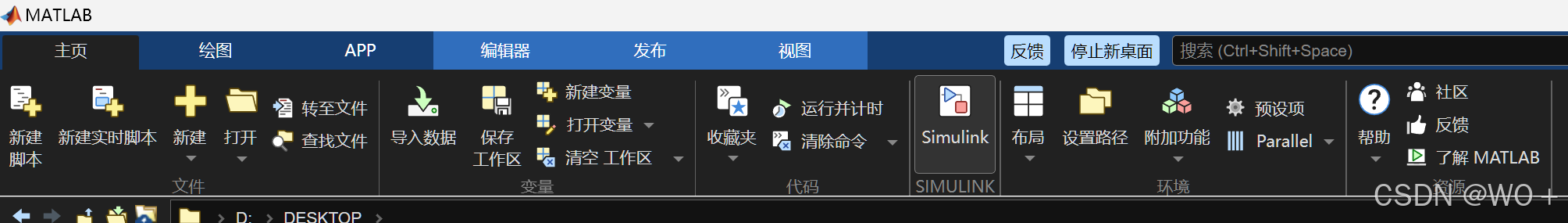

1. 打开MATLAB软件，进入Simulink模块，创建空白模型；

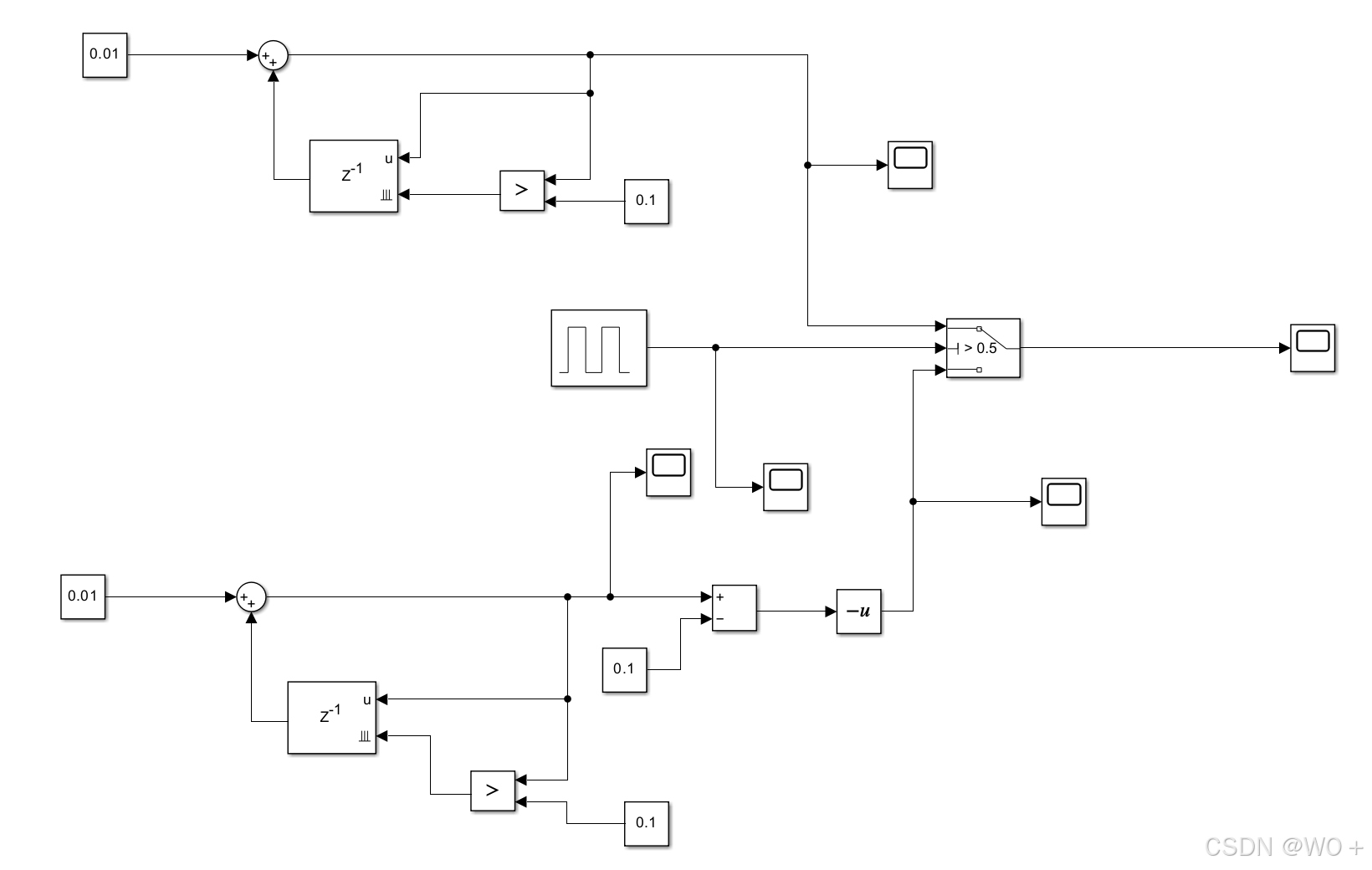

2. 创建空白模型搭建如以下的各个模块，连接如下：

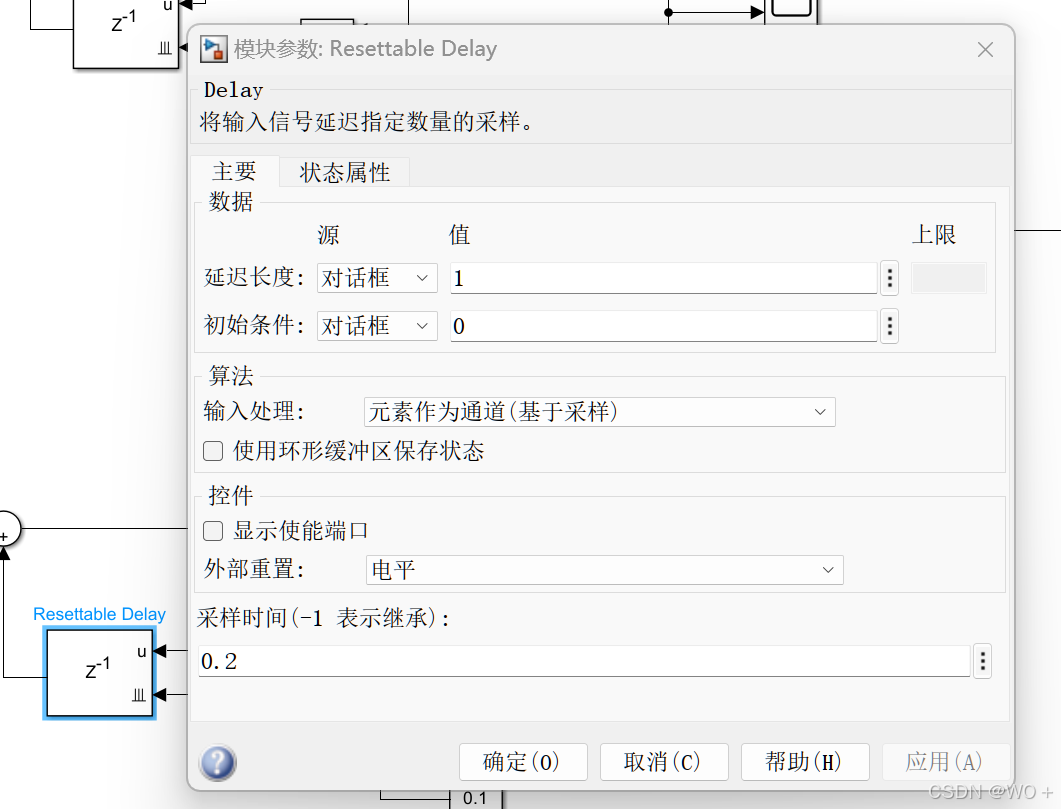

3. 各个模块的参数设置如下：

延迟长度是指多少个周期，1表示一个周期，采样时间可以设置每一个阶跃信号的持续时间，比如0.01到0.02需要0.2s。0.01是我需要的阶跃梯度值，0.1是我的峰值，减去0.1在取相反数为了信号跟上面的信号进行一个拼接，使其成为一个完整的周期信号。
