支持WAN和LAN，以太网功能两种用法随心用

本期我们特别分享Air780EPM以太网应用示例：

Air780EPM V1.3开发板使用沁恒CH390H工业级以太网控制器芯片，既可以支持WAN功能，也可以支持LAN功能。

1、- 主要硬件准备 -

1.1 主要硬件

• Air780EPM开发板套件；

• 支持数据传输的USB数据线；

• RJ45接口网线；

• Win10及其以上PC电脑。

1.2 接线示意

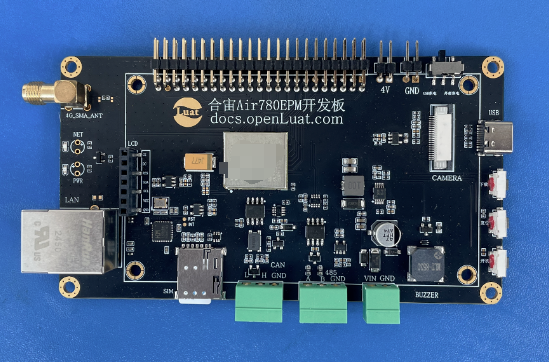

Air780EPM V1.3开发板有一个RJ45网口，具体接线参考如下图示：

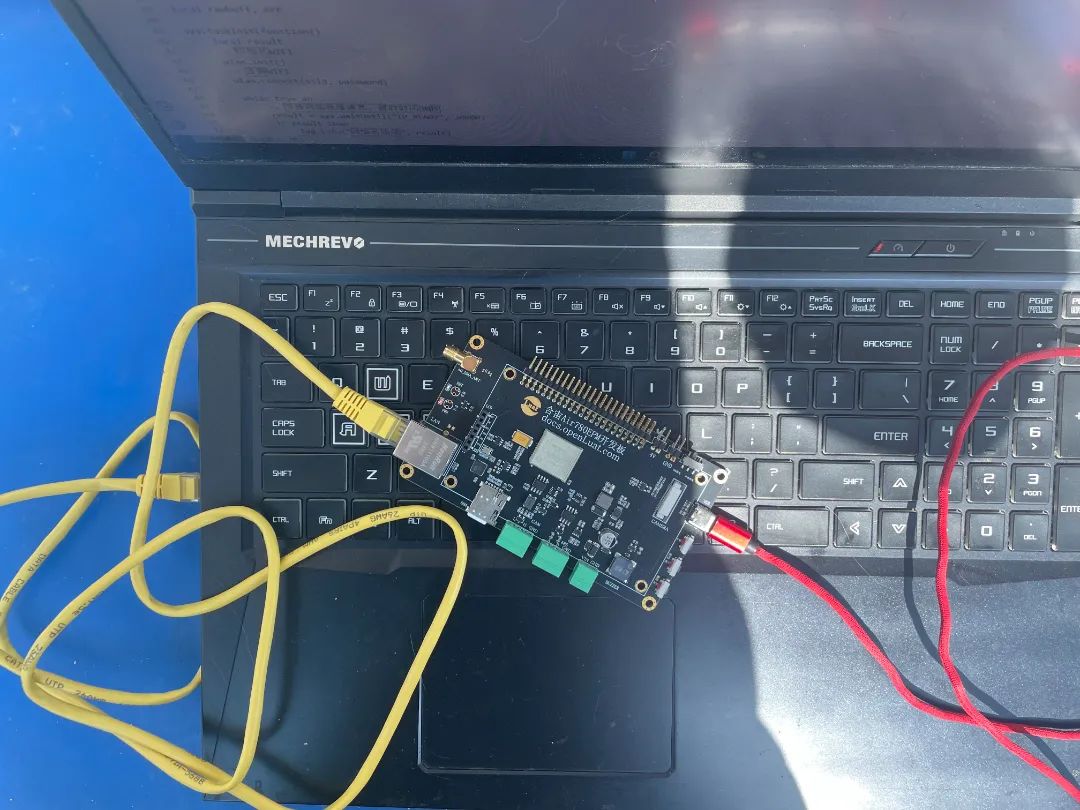

1）LAN功能硬件连接

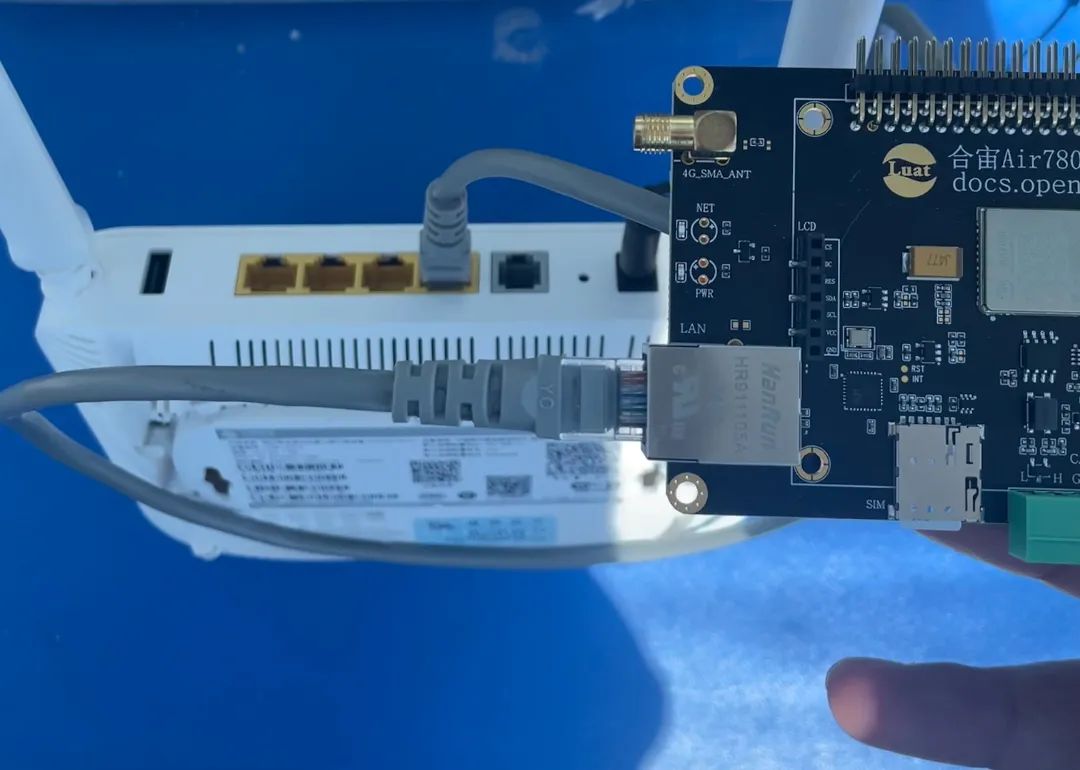

2）WAN功能硬件连接

2、- 最新源码及实操教程 -

2.1  示例实现的功能

Air780EPM应用示例持续更新中，当前示例教你轻松实现如下功能：

• Air780EPM开发板通过CH390连接路由器，访问公网获取数据；

• Air780EPM开发板通过CH390连接电脑，使用4G转以太网功能，给电脑提供网络。

最新源码及实操教程详见：

https://docs.openluat.com/air780epm/luatos/app/driver/eth/

2.2  示例主要代码如下：

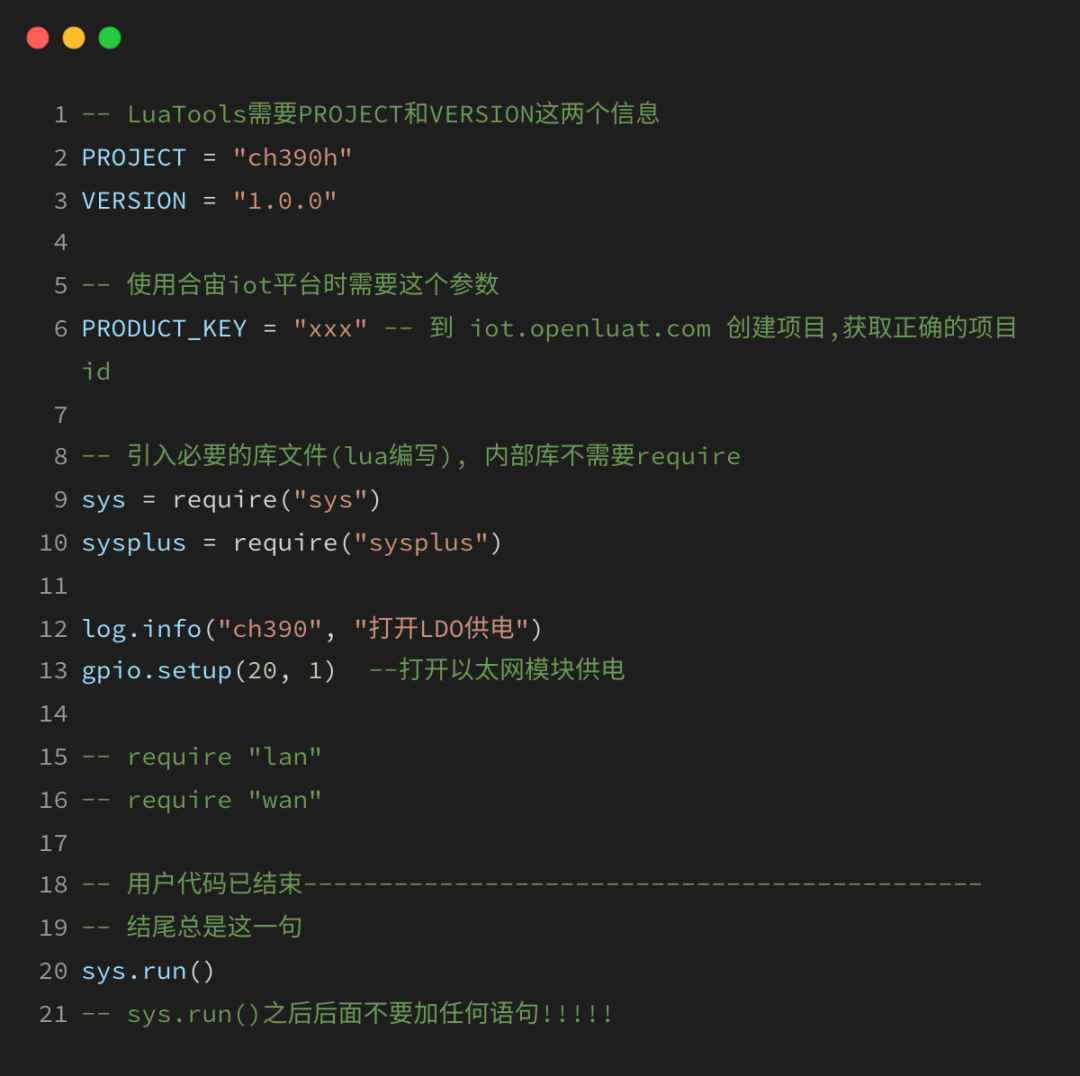

1）main.lua

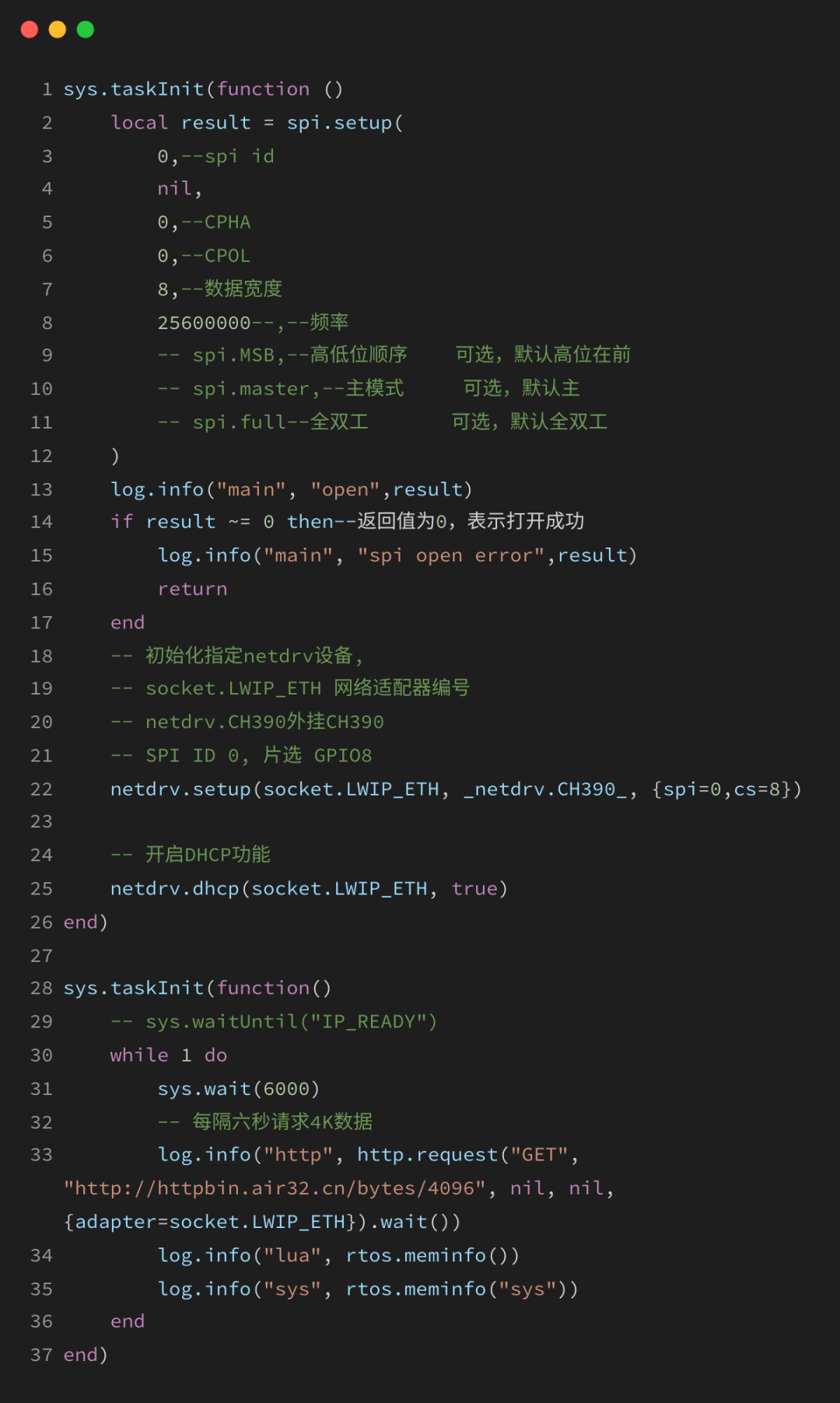

2）wan.lua

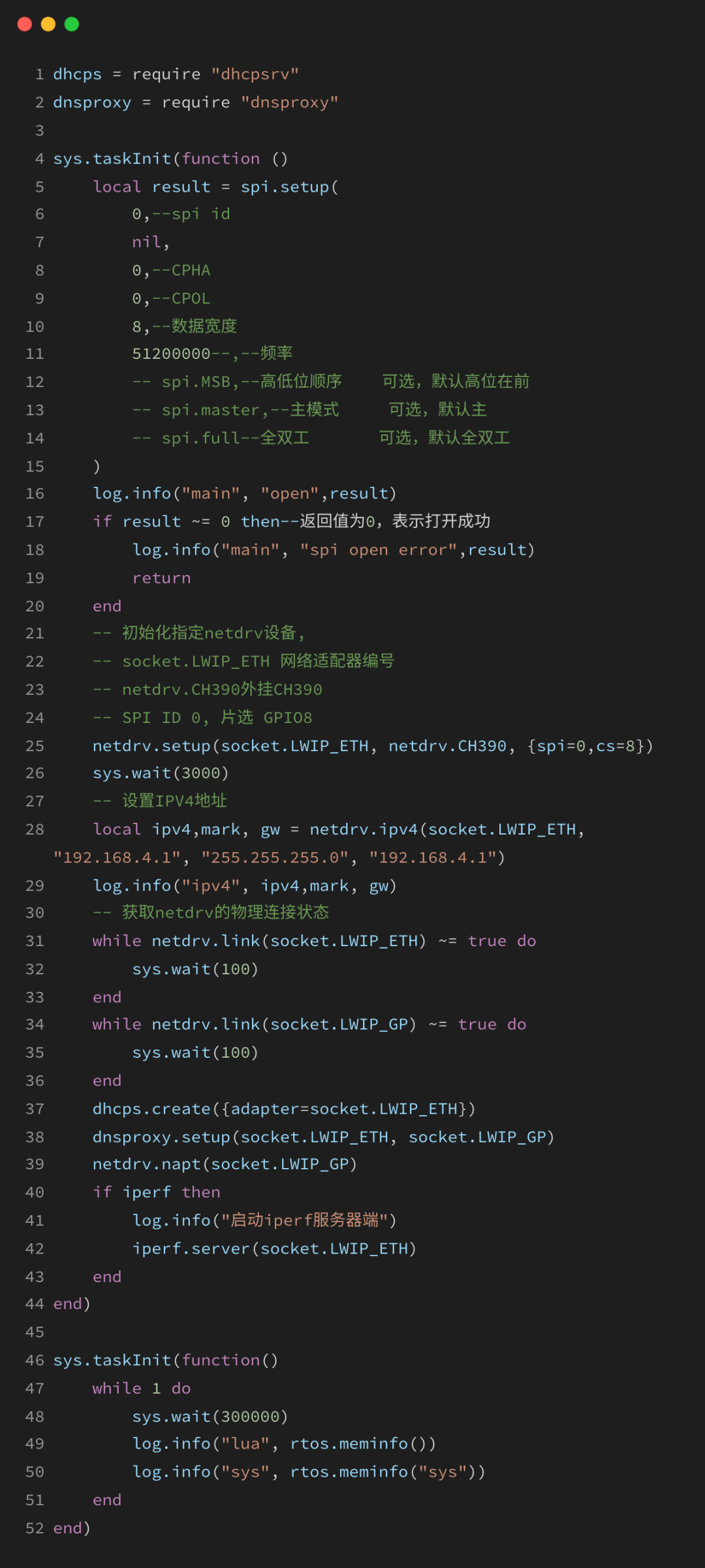

3）lan.lua

3、  - WAN功能测试 -

Air780EPM开发板通过CH390连接路由器，访问公网获取数据。

3.1  脚本烧录进开发板

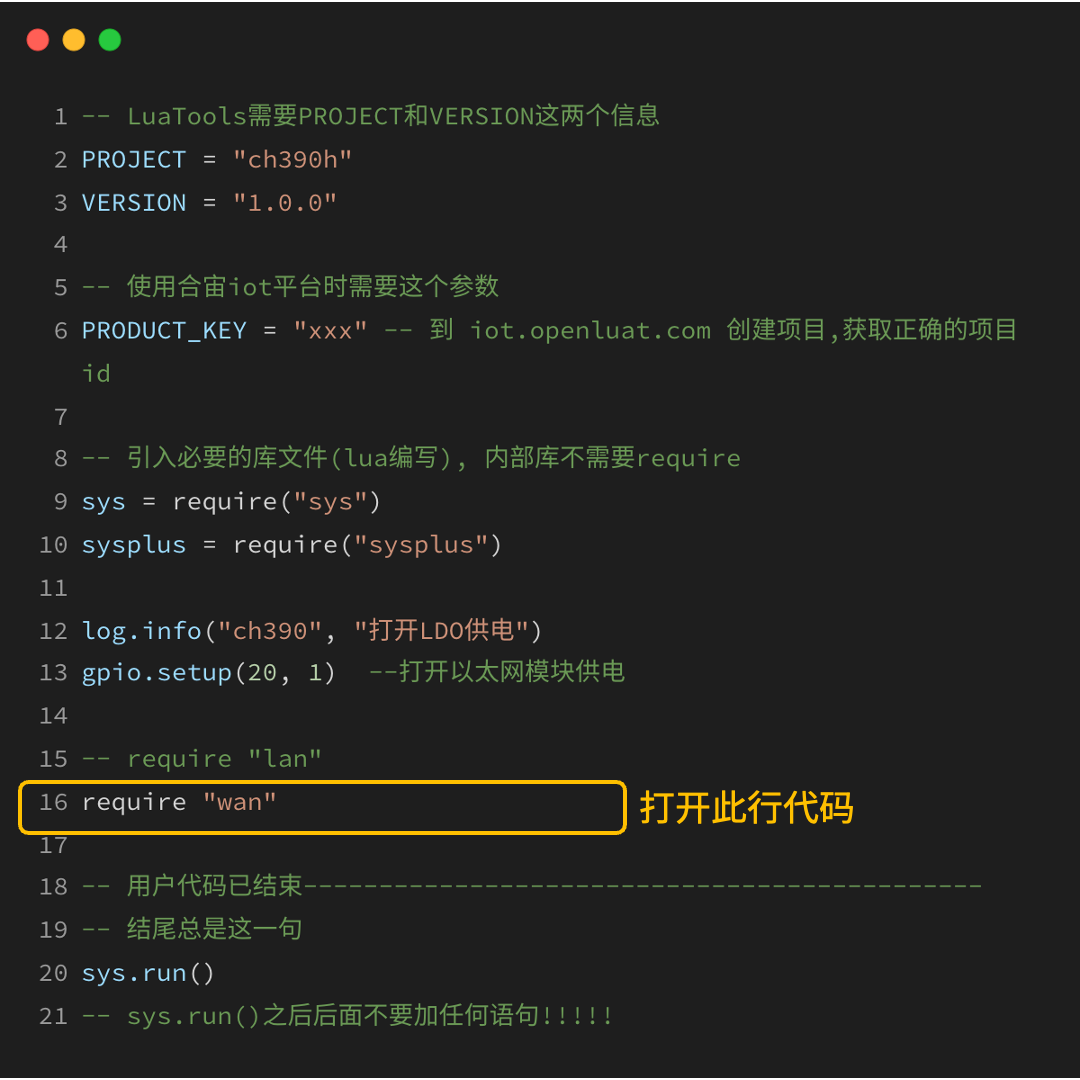

将main.lua中的 -- require "wan" 注释打开，然后将脚本烧录进开发板：

以太网正常DHCP后，获得IP，6秒一次循环向HTTP服务器请求4K数据。

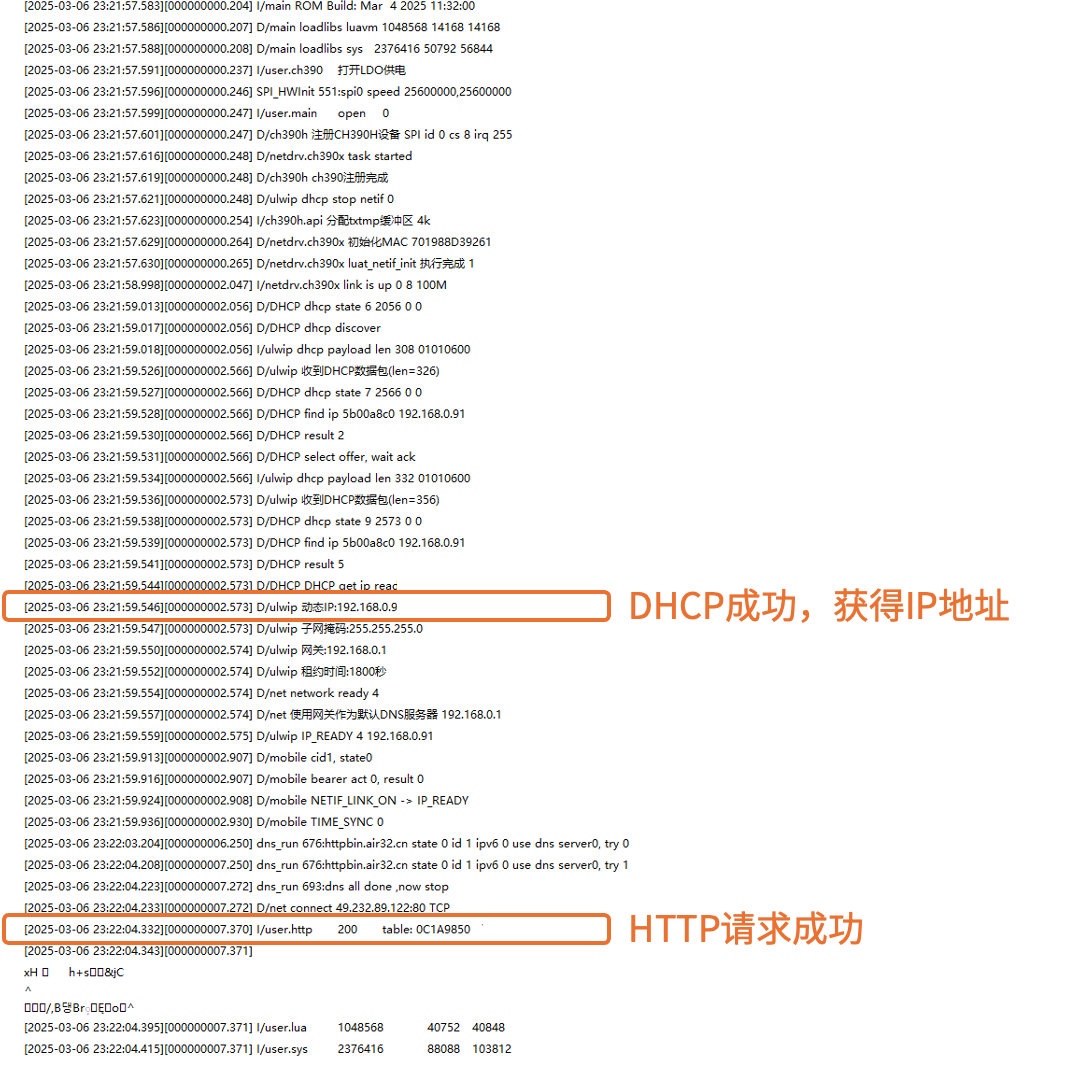

3.2  运行结果

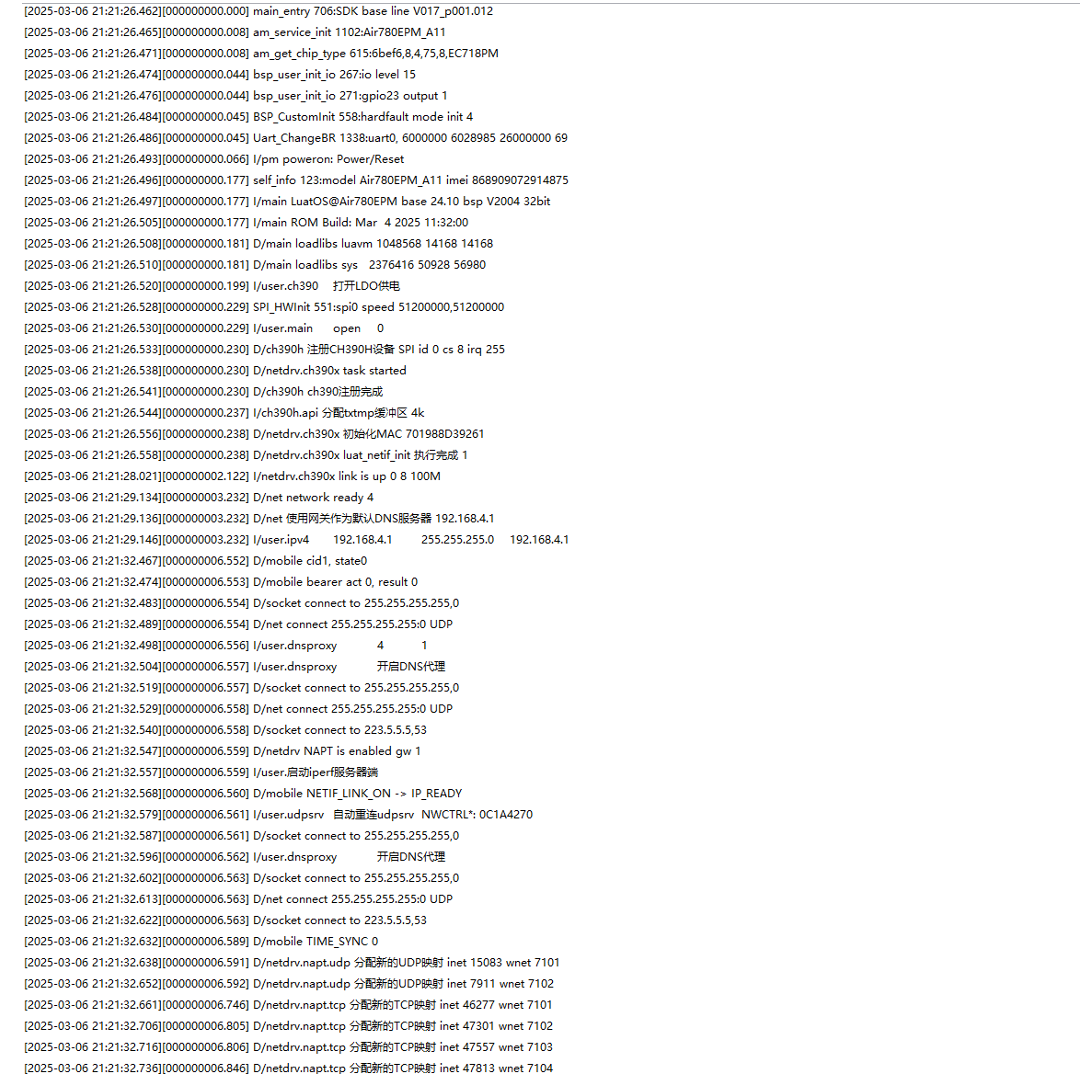

运行结果参考下图：

4、  - LAN功能测试 -

Air780EPM开发板通过CH390连接电脑，使用4G转以太网功能，给电脑提供网络。

4.1  脚本烧录进开发板

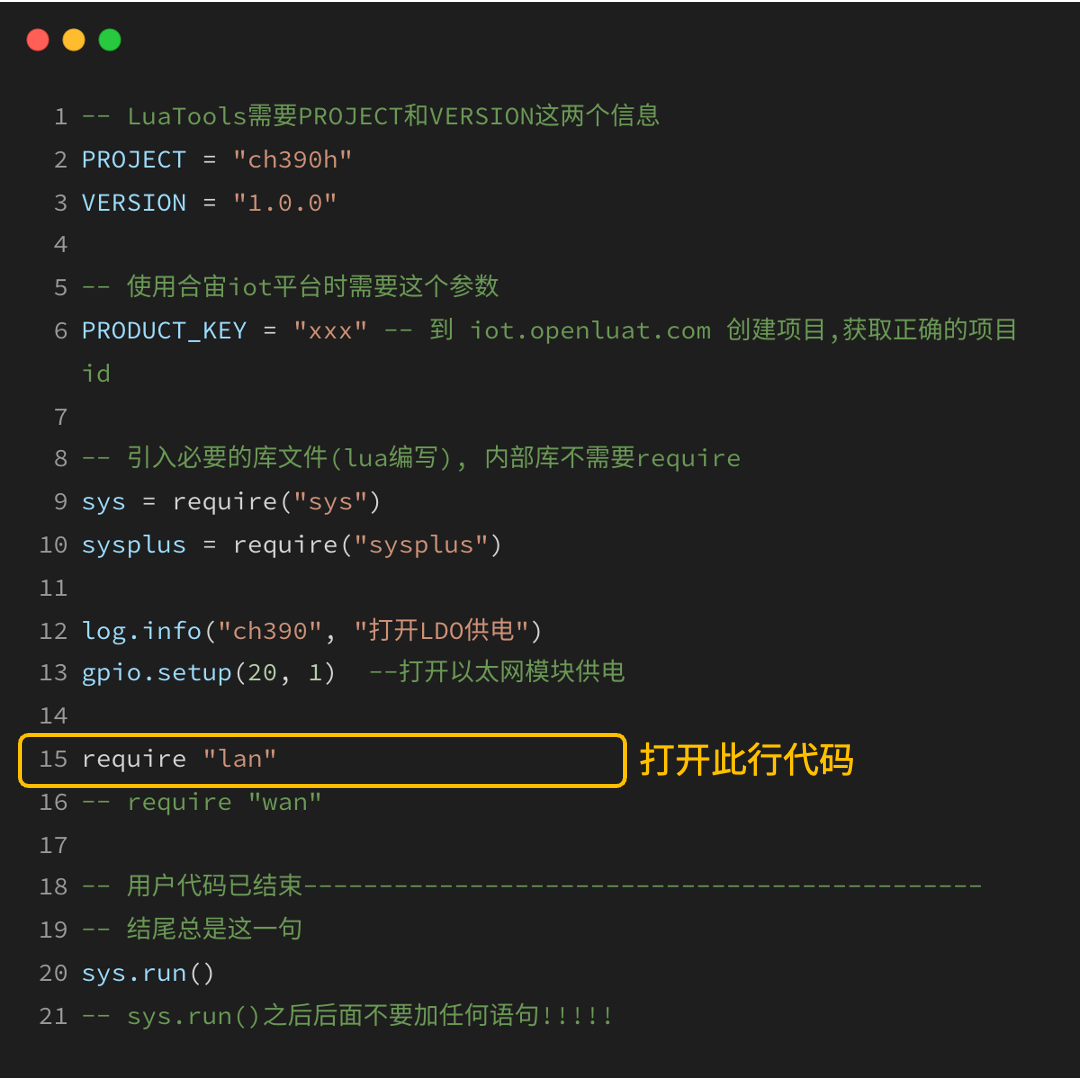

将main.lua中的 -- require "lan" 注释打开，然后将脚本烧录进开发板；将电脑其他上网途径关掉，仅打开以太网上网方式，通过网线将Air780EPM开发板与电脑相连。

4.2  运行结果

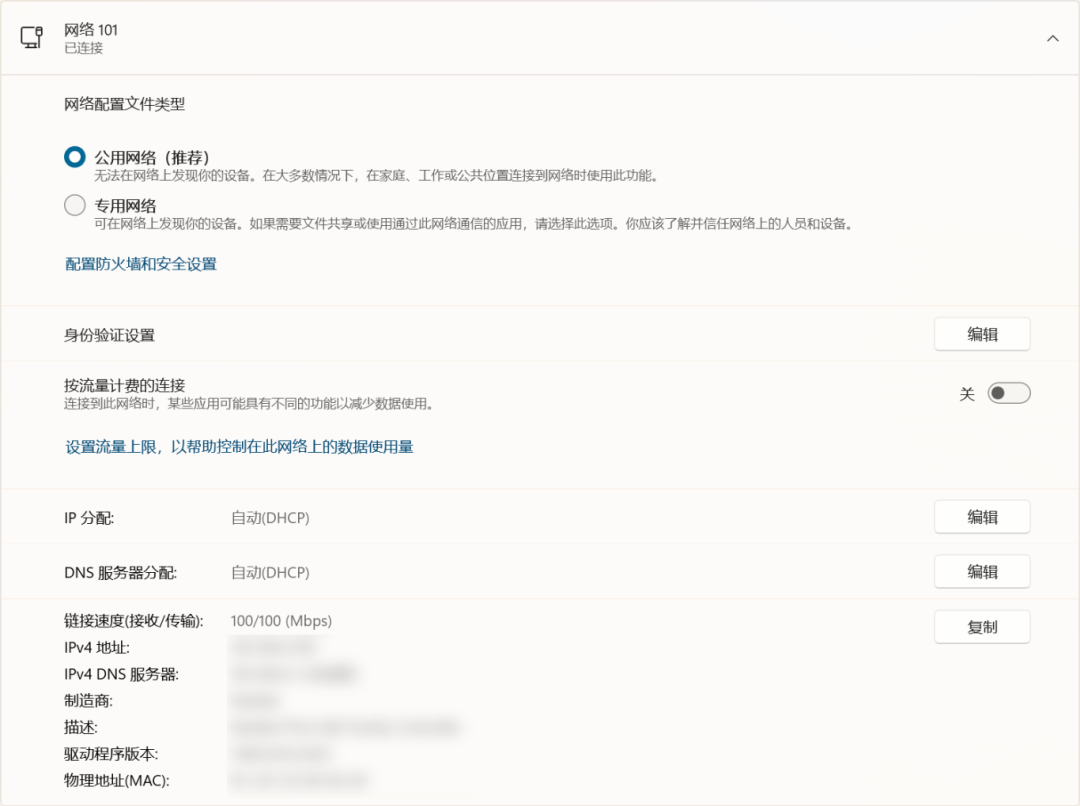

代码烧录成功，网线连接正常，并且4G模组正常联网的情况下，运行结果参考下图：
