极简LCD屏驱动实战，带你快速上手交互开发

在物联网和嵌入式开发中，LCD显示屏是实现人机交互的重要组件。

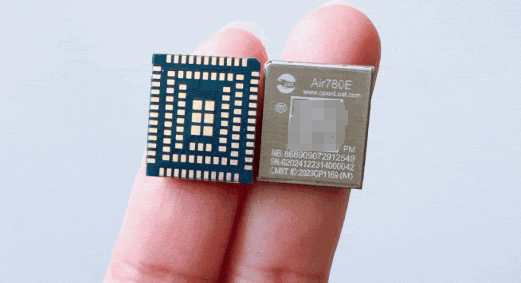

本文就将以Air780EPM开发板LCD应用为例，分享实战要点，助我们快速上手屏幕交互开发。

目前Air780EPM已经支持的LCD有：

ST7796/ST7789/ST7735/ST7735V/ST7735S
GC9A01/GC9106I/GC9306X/ILI9486…

1、 - 主要硬件准备 -

1.1 主要硬件

• Air780EPM开发板套件；

• 支持数据传输的USB数据线；

• Win10及其以上PC电脑。

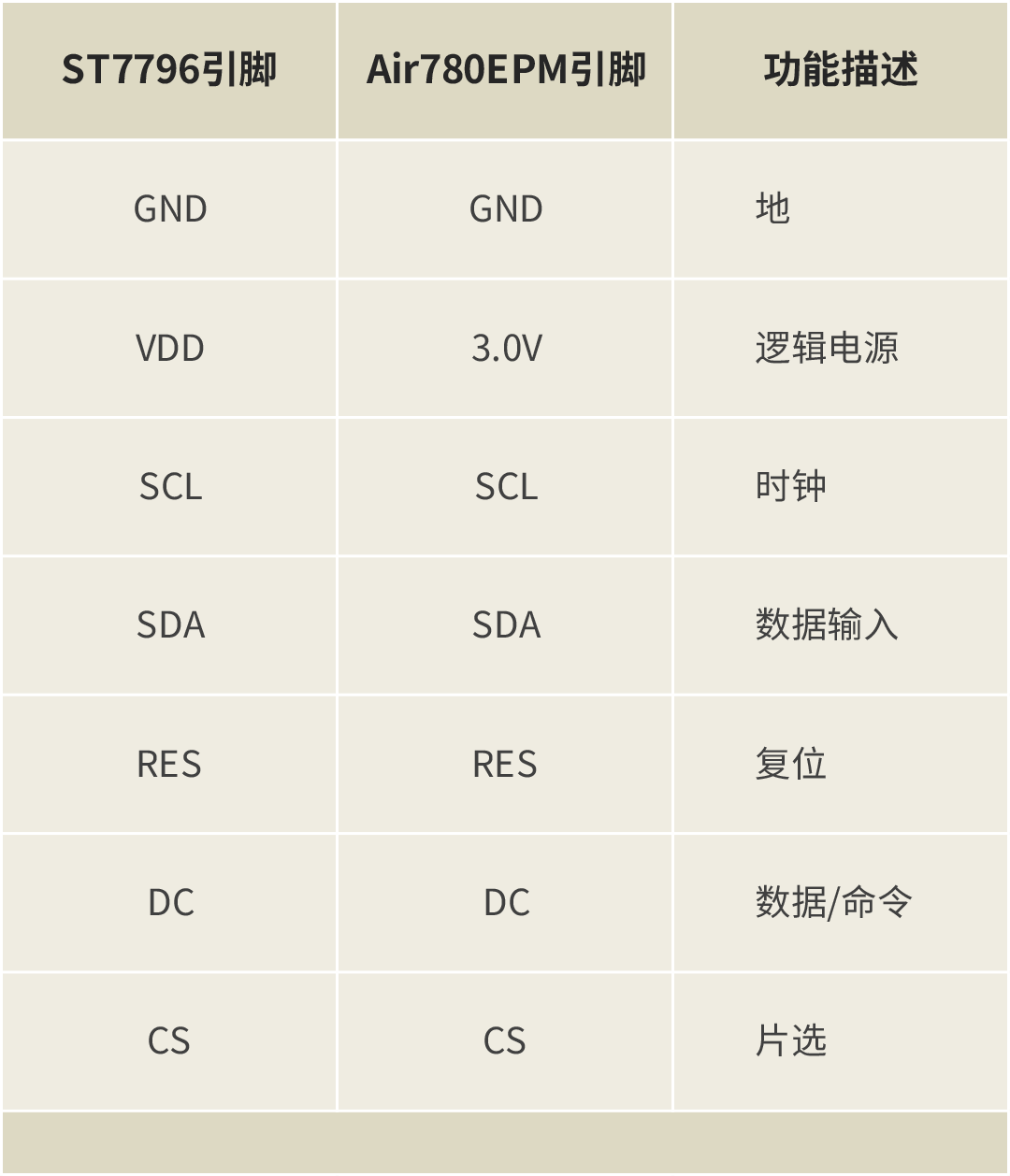

1.2 接线说明

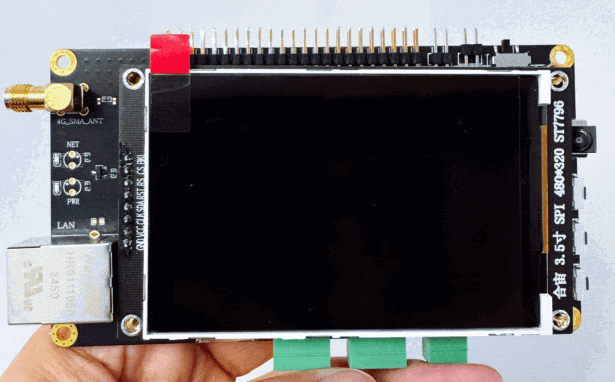

以Air780EPM开发板配套LCD屏幕ST7796为例：

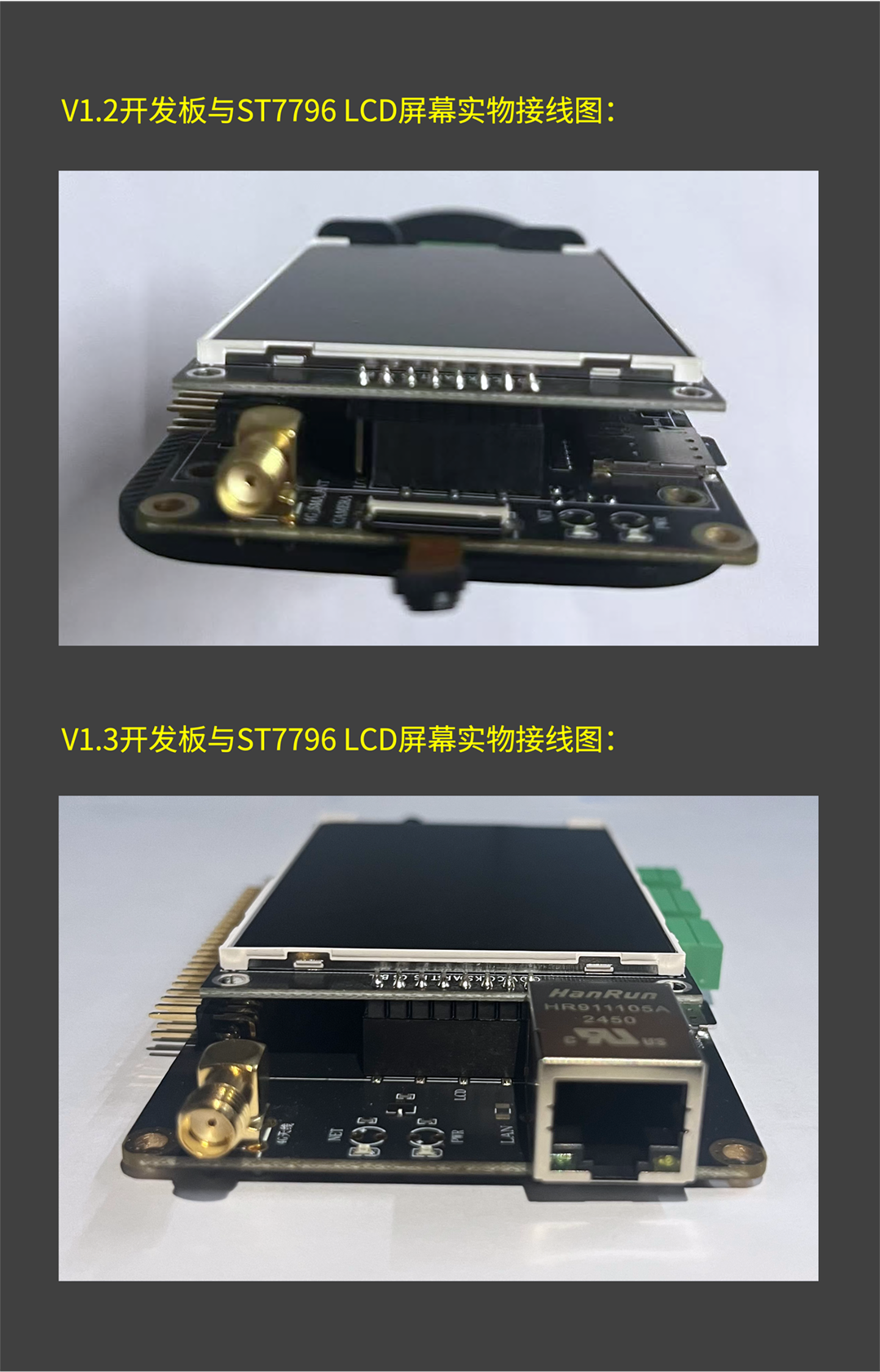

通过板载LCD接口对接即可，实物接线如下图示：

2、- 最新源码及实操教程 -

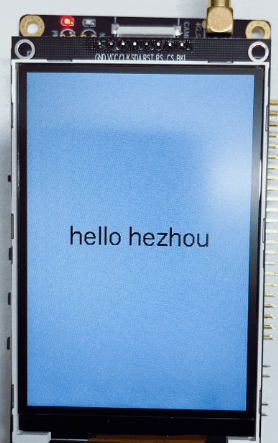

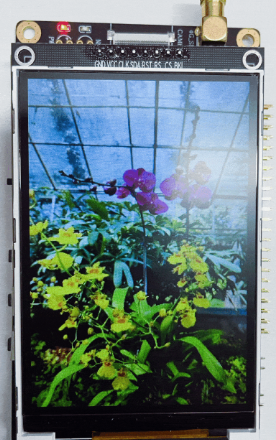

2.1  示例图展示

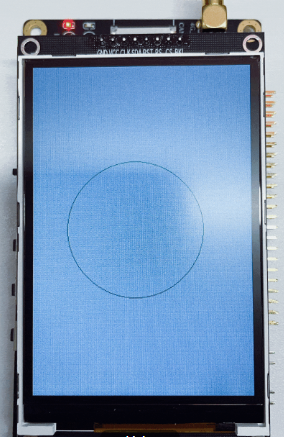

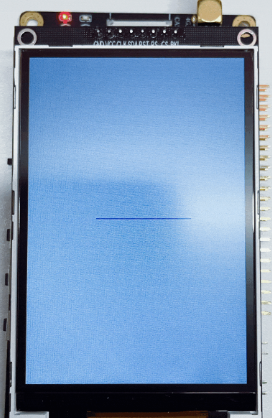

本示例可在Air780EPM开发板上实现LCD屏幕显示图片、字符，以及画线、框、圆等功能，在实际应用中可根据需求灵活运用拓展。

2.2  示例代码

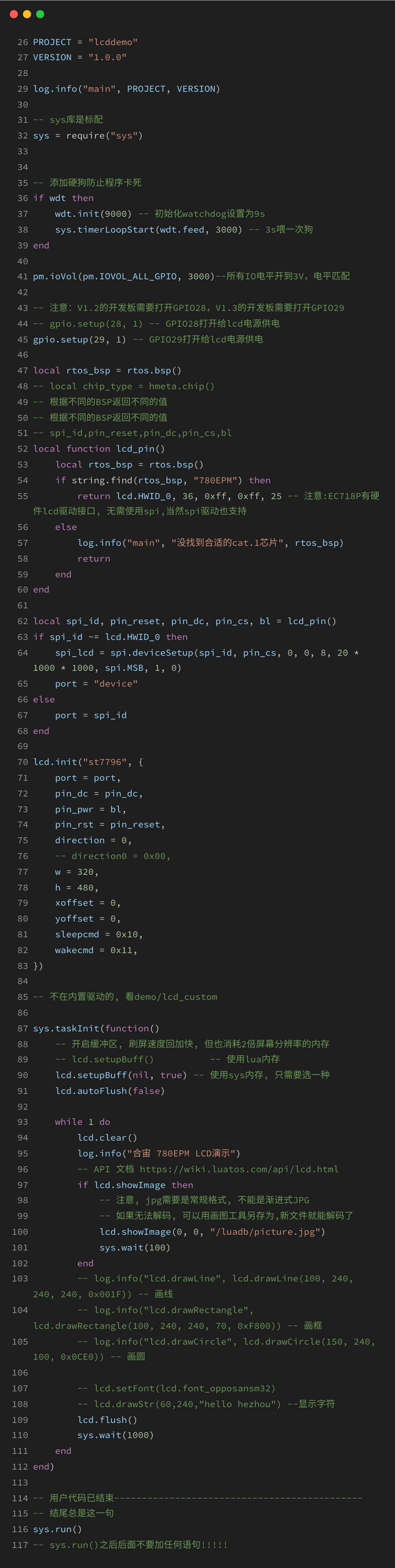

示例代码如下所示：

3、 - 相关注意事项 -

• Air780EPM目前只支持SPI接口的LCD，只支持英文字符显示。

• LCD模块通常需要3.3V供电，确保电源稳定且电流充足。如果使用大尺寸或高亮度LCD模块，建议使用外部电源供电。

• 在使用SPI接口时，需确保SPI通信的模式和速率与LCD模块匹配。

• 显示渐进式JPEG图片可能会导致解码失败，建议使用常规格式的JPEG图片。

• 若禁用自动刷新功能，则需手动调用lcd.flush()刷新屏幕。

• 字符显示可以自行选择大小。

  例如：
  选择32号字体，可在代码中设置为
   lcd.setFont(lcd.font_opposansm32)

• 可通过www.air780epm.cn获取最新开发资料。

LCD作为嵌入式系统中的重要显示设备，其硬件配置和驱动实现是开发者必须掌握的核心技能。

通过本文的介绍，相信你已经对LCD的工作原理、硬件连接和代码实现有了相对全面的基础了解。
