必看！实网环境下，Cat.1模组低功耗详细数据

1、背景说明

4G Cat.1模组以低功耗为显著特点，提供了三种功耗模式以适应不同需求。

分别是：常规模式，低功耗模式，PSM+模式。

在实际应用中，用户可以根据不同的应用场景和需求，灵活选择4G Cat.1模组的功耗模式，

这三种功耗模式之间支持无缝转换。

相比实验室环境下的功耗测试数据，合宙更注重实网环境下的功耗表现。

通过大量的实网测试与数据分析，为用户提供更加贴近实际应用场景、更加可靠的功耗数据，确保用户在实际部署中能够获得最佳的在线表现。

今天我们就采用实网环境，实测低功耗模式下合宙4G Cat.1模组的功耗。

2、简捷定义

三种功耗模式简捷定义;

(1)常规模式
网络在线状态，随时响应服务器命令，CPU满频运行，外设功能全部可用，比如，所有GPIO电平都可以控制。

(2)低功耗模式
网络在线状态，随时响应服务器命令，CPU降频运行，外设功能部份可用，比如，仅有AGPIO可以保持电平。

(3)PSM+模式
网络离线状态，无法响应服务器命令，CPU降频运行，外设功能部份可用，比如，仅有AGPIO可以保持电平。

3、功耗模式

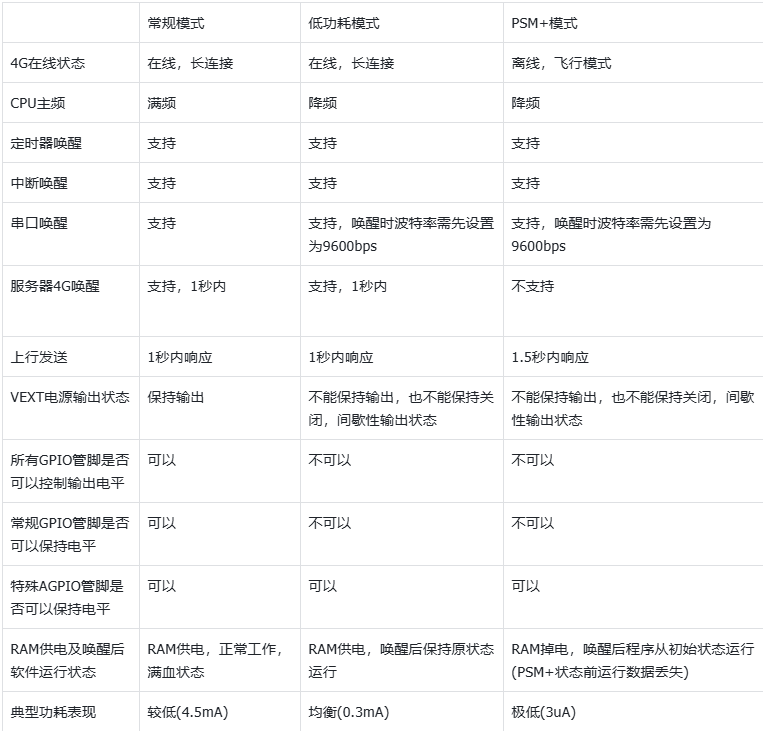

3.1低功耗模组三种功耗模式

3.2 测试环境：

 1)、Air780EPS，供电电压3.8V，移动网络，频段B3，RSRP值-88附近，DRX 2.56秒，心跳间隔5分钟，心跳数据100Byte，TCP协议，合宙服务器，回环测试;
