MPLS VPN 跨域-optionB

原创

已于 2023-06-08 08:18:37 修改 · 1.5k 阅读

19 ·

CC 4.0 BY-SA版权

文章标签：

#网络

于 2022-07-21 14:42:54 首次发布

该配置案例详细描述了如何通过BGP/MPLS IP VPN技术，在AS100和AS200之间实现CE1与CE2的私网路由互通。主要步骤包括配置RIPv2、MPLS LDP、BGP反射器、创建及绑定VPNV4实例、并在BGP和OSPF之间引入路由。最终通过CE1的192.168.1.1能够ping通CE2的192.168.2.1，实现了跨域的VXLAN EVPN互通。

通过optionB方案把CE1的私网路由192.168.1.1 传到CE2

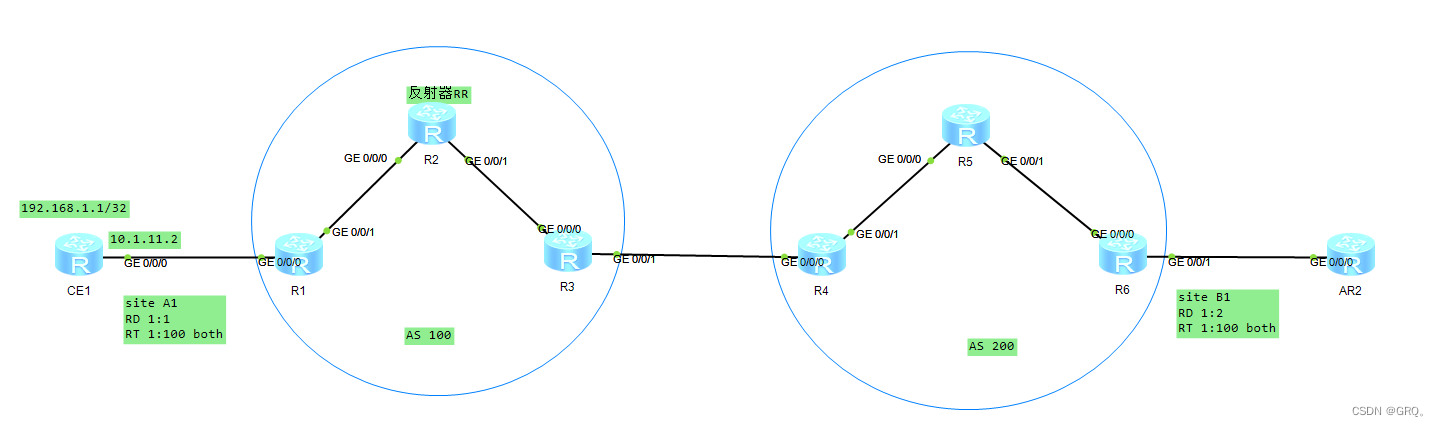

网络拓扑图如下：

配置思路：
1.在AS100 跟 AS200 里运行RIPv2协议
2.在AS100 跟 AS200 里跑MPLS LDP
3.R2跟R1 R2跟R3 建立bgp，这里R2充当反射器
4.R1上创建VPN实例，运行ospf绑定VPN实例跟CE1建立邻居关系
5.在R1上从BGP协议里引入ospf协议（此时R3上会有192.168.1.1的路由）
6.R3跟R4建立EBGP邻居关系
7.在R6上创建VPN实例，运行ospf绑定VPN实例跟CE2建立邻居关系
8.在R6上从ospf协议里引入bgp协议（此时CE2上已经有192.168.1.1的路由）
9.然后调反方向R6引入ospf，R1引入bgp（此时CE1上有了CE2的192.168.2.1的路由）
10.ping -a 192.168.1.1 192.168.2.1 通

CE1

interface GigabitEthernet0/0/0
ip address 10.1.11.2 255.255.255.0
#
interface LoopBack0
ip address 192.168.1.1 255.255.255.0
#
ospf 1 router-id 1.1.1.1
area 0.0.0.0
network 10.1.11.2 0.0.0.0
network 192.168.1.1 0.0.0.0

R1

ip vpn-instance A1 (创建VPN实例A1)
ipv4-family
route-distinguisher 1:1
vpn-target 1:100 export-extcommunity
vpn-target 1:100 import-extcommunity（RD配置为1:1 RT配置为1:100 both）
#
mpls lsr-id 1.1.1.1
mpls
#
mpls ldp (配置MPLS LDP协议)
#
interface GigabitEthernet0/0/0
ip binding vpn-instance A1
ip address 10.1.11.1 255.255.255.0（在g0/0/0口上绑定VPN实例A1）
#
interface GigabitEthernet0/0/1
ip address 10.1.12.1 255.255.255.0
mpls
mpls ldp（每个接口开启MPLS LDP 协议后续一样）
#
