十二、W5100S/W5500+RP2040树莓派Pico＜FTP Client＞

1 前言

  一般来说，使用互联网的首要目的就是实现信息共享，文件传输是信息共享非常重要的内容。我们知道互联网是一个非常复杂的计算机环境，而各种设备和操作系统之间的文件交流问题，需要建立一个统一的文件传输协议，这就是FTP协议。

  W5100S/W5500是一款集成全硬件 TCP/IP 协议栈的嵌入式以太网控制器，同时也是一颗工业级以太网控制芯片。本教程将介绍W5100S/W5500以太网FTP应用的基本原理、使用步骤、应用实例以及注意事项，帮助读者更好地掌握这一技术。

2 简介

2 .1 什么是FTP？

  FTP是一种用于在互联网上控制文件双向传输的协议。它规定了如何在Internet上传输文件，并可以用于服务器程序文件的上传和下载。简单来说，FTP就是一种让用户能够在Internet上传输文的工具。

2.2 FTP的优点

1. 文件传输效率高：FTP协议使用二进制方式传输文件，直接传送二进制数据，与其他传输协议相比，具有较高的传输速度。
2. 支持多平台：FTP是可跨平台的应用程序，支持Windows、Linux等操作系统。
3. 安全性好：FTP支持加密传输模式，能够有效地保证文件传输的安全性。此外，FTP协议可以控制文件的访问权限，确保文件的安全性。
4. 易于使用：FTP有一个简单而直观的图形用户界面，容易使用，操作便捷。
5. 支持大文件传输：FTP支持大文件传输，可以处理大型文件的上传和下载。
6. 完全基于网络：FTP完全基于网络，具有网络文件的上传与下载特性，如支持断点续传，不受工作组与IP地址限制等。
7. 拥有完善的用户权限管理系统：FTP拥有完善的用户权限管理系统，比起网络共享来说，可以详细设置每个用户的权限，如只能上传，不能修改或删除等。

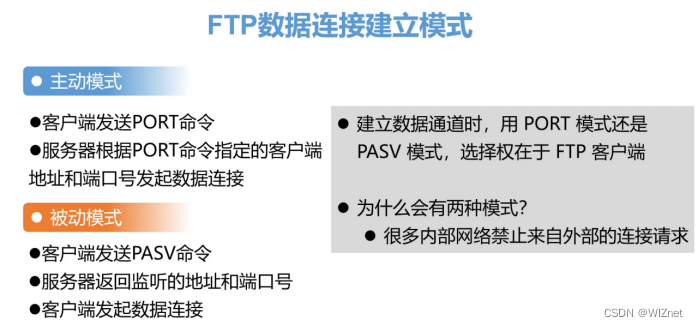

2.3 客户端模式

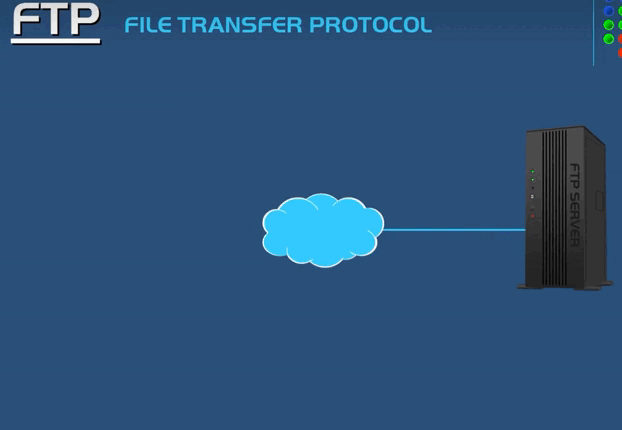

2.4使用FTP协议传输文件过程

1. 客户端连接至服务器上
2. 客户端可以选择GET服务器上的文件或者是PUSH文件到服务器上

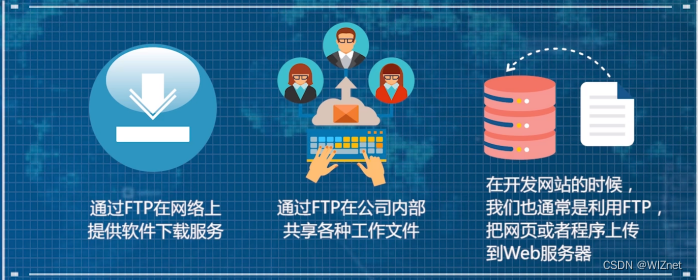

2.4 FTP应用场景

3 WIZnet以太网芯片

WIZnet 主流硬件协议栈以太网芯片参数对比

Model	Embedded Core	Host I/F	TX/RX Buffer	HW Socket	Network Performance
W5100S	TCP/IPv4， MAC & PHY	8bit BUS, SPI	16KB	4	Max.25Mbps
W6100	TCP/IPv4/IPv6, MAC & PHY	8bit BUS, Fast SPI	32KB	8	Max.25Mbps
W5500	TCP/IPv4, MAC & PHY	Fast SPI	32KB	8	Max 15Mbps

1. W5100S/W6100 支持 8bit数据总线接口，网络传输速度会优于W5500。
2. W6100 支持IPV6，与W5100S 硬件兼容，若已使用W5100S的用户需要支持IPv6，可以Pin to Pin兼容。
3. W5500 拥有比 W5100S更多的 Socket数量以及发送与接收缓存。

4 ARP网络设置示例概述以及使用

4.1 流程图

  程序的运行框图如下所示：

4.2 准备工作核心

软件

• Visual Studio Code
• WIZnet UartTool

硬件

• W5100SIO模块 + RP2040 树莓派Pico开发板 或者 WIZnet W5100S-EVB-Pico开发板
• Micro USB 接口的数据线
• TTL 转 USB
• 网线

4.3 连接方式

• 通过数据线连接PC的USB口（主要用于烧录程序，也可以虚拟出串口使用）

• 通过TTL串口转USB，连接UART0 的默
