项目介绍

特征

该项目是使用XIAO-RP2040和W5100S构建以太网的示例。

我做过很多与RP2040相关的项目。 我们总是使用 Pico 板来进行。 我使用了很多W5100S-EVB-Pico，这是Pico中支持以太网的板卡。 现在，我想制作一个比这个板更小、更高效的板，并继续该项目。

XIAO-Series

• 高性能：采用 Raspberry Pi 2040 芯片，双核运行频率高达 133 MHz，配备 264KB SRAM 和 2MB 板载闪存
• 超小型设计：21 x 17.5mm，Seeed Studio XIAO 系列经典外形，适合可穿戴设备
• 多种开发接口：2x 按钮、11x 数字/4x 模拟引脚、1x I2C 接口、1x UART 端口、1x SPI 端口和 1x SWD Bonding pad 接口
• 多种开发平台：支持Arduino / Micropython / CircuitPython开发，适合初学者，满足电子爱好者
• 非常适合生产：面包板友好型和 SMD 设计，背面无组件

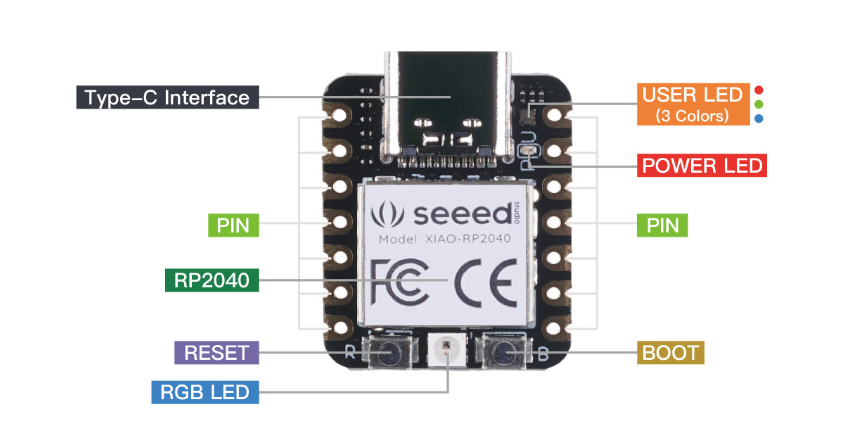

XIAO板是基于各种MCU的最小配置。 它做得非常小，如图所示。

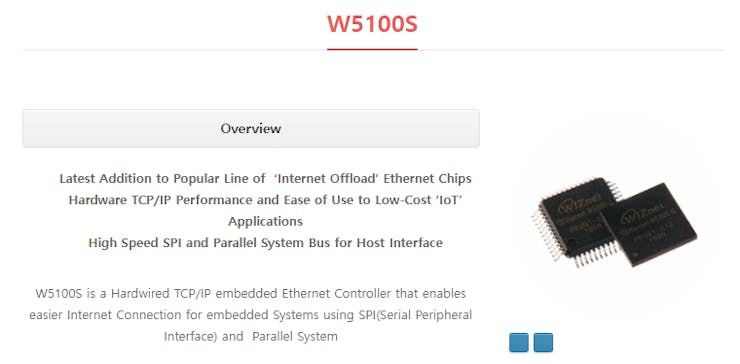

WIZnet W5100S

WIZnet W5100S

• W5100S是一款TCP/IP以太网芯片。W5100S帮助MCU通过SPI轻松通信。

一旦安装了 XIAO-RP2040 和 W5100S 以太网模块（如下图所示），您就可以开始使用了。

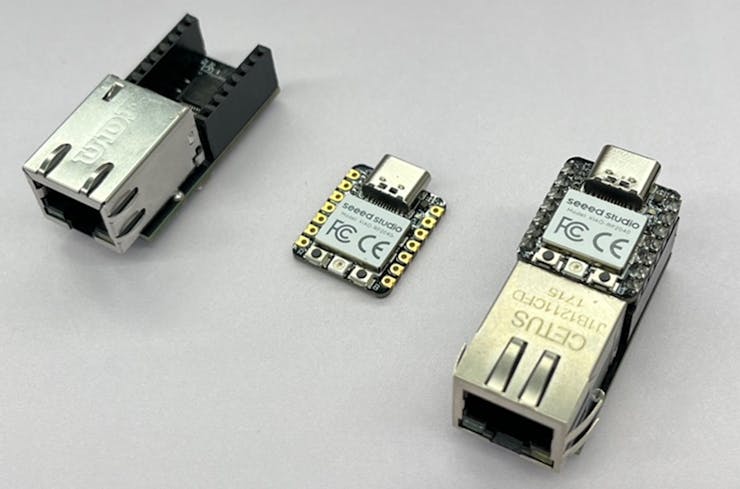

<W5100S-XIAO> <XIAO-RP2040> <W5100S-XIAO + XIAO-RP2040>

现在让我们在我们的环境中设置 Micropython。 使用 5 针微型 USB 电缆将 Raspberry Pi Pico 连接到台式机或笔记本电脑。

开发环境配置

MicroPython Thonny IDE

参考链接在 Raspberry Pi Pico 上安装 Thonny IDE

Thonny IDE 链接 : Thonny

1. 该驱动器在所有 RP2040 板上都称为 RPI-RP2。 从下面的链接下载 UF2(rp2_w5100s_20221111_v2.0.0.uf2) 文件并将该文件放入 Pico 中

固件下载链接 : W5100S-XIAO-RP2040

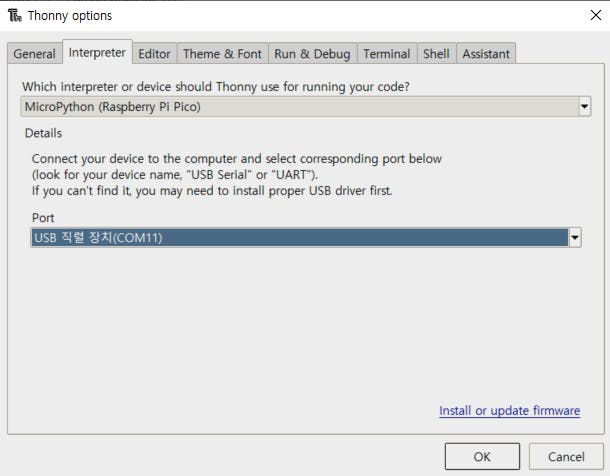

2. 如果您点击状态栏中的 MicroPython (Raspberry Pi Pico) 并选择“配置解释器...”，您还可以访问固件安装菜单。

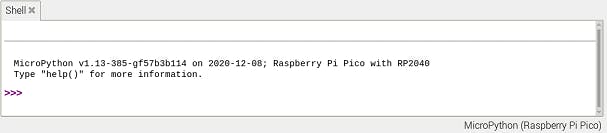

3.查看“Thonny”编辑器底部的 Shell 面板。 你应该看到这样的东西：

Ethernet Test

现在我们已经完成了环境设置，让我们实现 TCP/IP 以太网。

从下面的链接导入以太网源，这是环回示例中的基本 TCP/IP 发送/接收示例。

https://github.com/min-hs/w5100s-xiao-rp2040.git

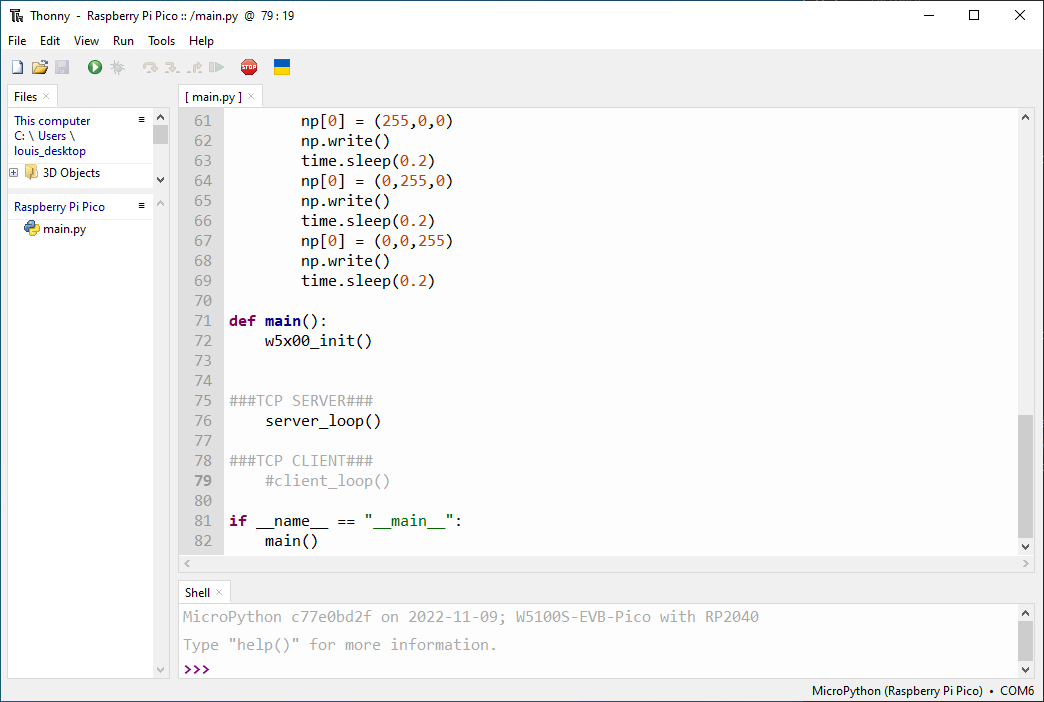

启用服务器

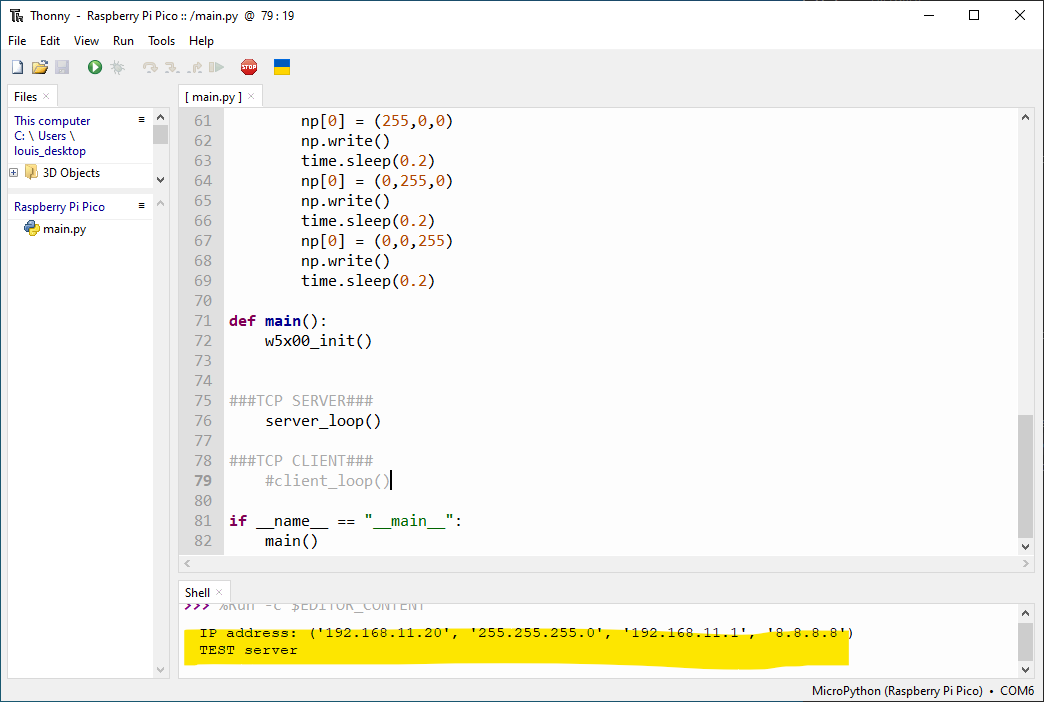

由于 W5100S-XIAO 板将充当服务器，因此启用 server_loop() 函数并运行代码以等待客户端连接。 运行代码时，IP 地址信息将显示如下。

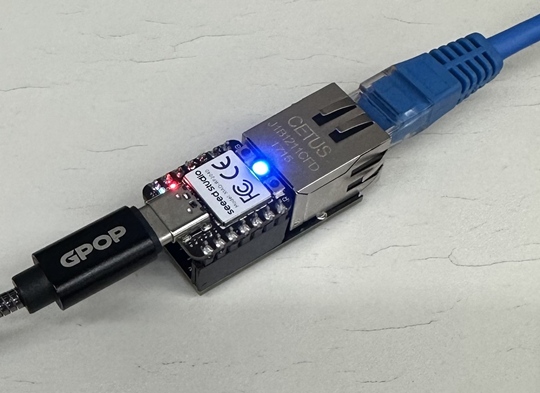

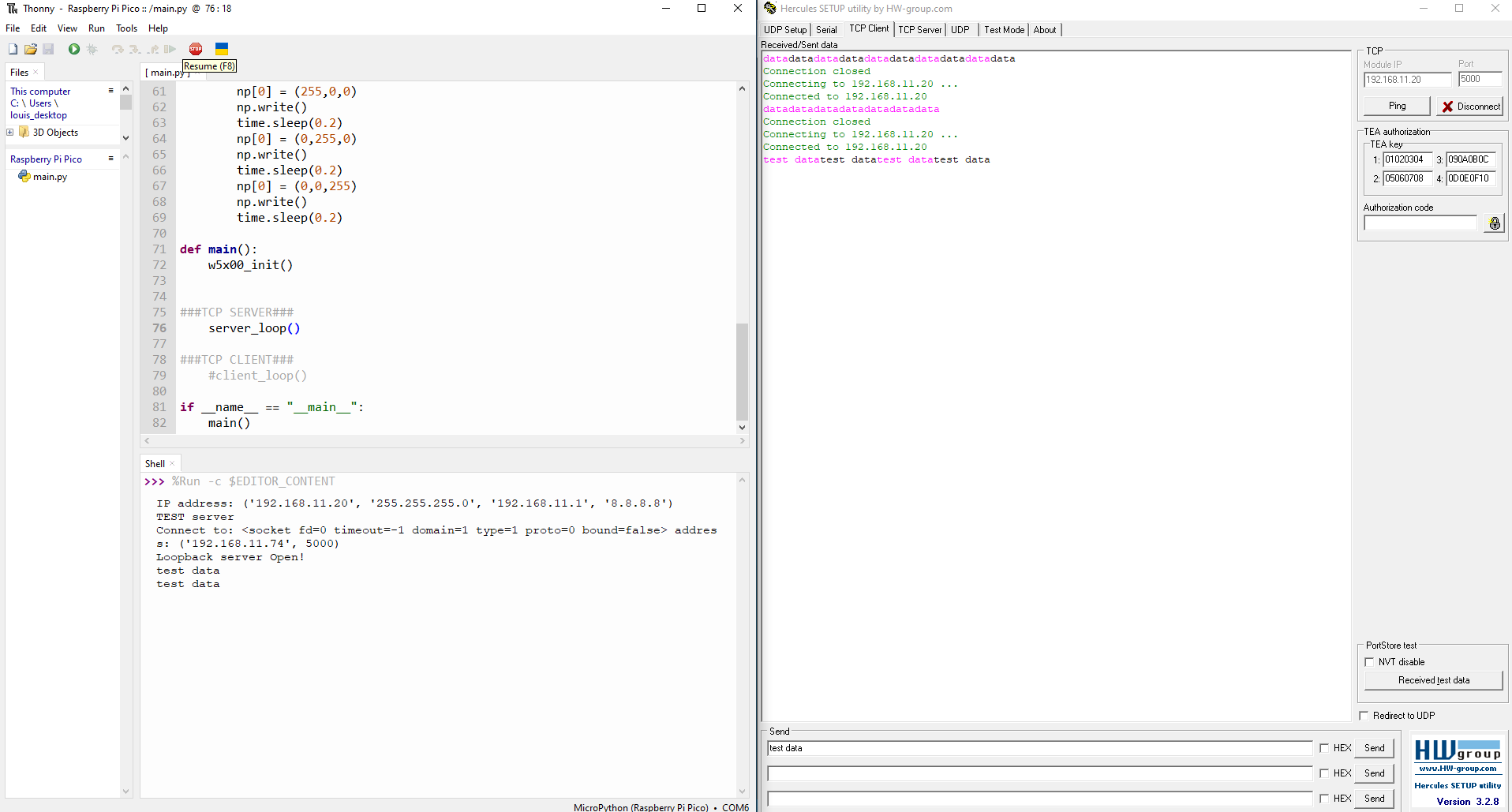

当客户端连接时，板上的 RGB LED 会亮起。
