HCIP第十一天

路由策略

控制层流量 – 路由协议发送路由信息是产生的流量。 数据层流量 – 设备访问目标地址时产生的流量。

路由策略： 在控制层流量转发的过程中， 截取流量， 之后， 修改流量 中的参数或直接不转发， 最终影响路由器路由表的生成， 以达到干涉 选路的目的。

一、抓取流量（控制层流量）

1、 通过ACL列表进行抓取 — 本身用于限制数据层流量的进 出， 也可以用于抓取控制层流量， 但由于通配符的设计， 导致其 无法精确匹配控制层流量。

2、 通过前缀列表进行抓取 — IP-Prefix

二、 路由策略

1、 RIP的merticin和merticout — 偏移列表 — 只能应用在 距离矢量型协议上， 链路状态型协议是无法使用的。

[r1]ip ip-prefix aa permit 23.0.0.0 24 — 通过前缀列表 抓取目标网段的流量
[r1-GigabitEthernet0/0/1]rip metricin ip-prefix aa
10 — 在路由器接口上做入方向的偏移列表
2、 filter-policy — 过滤列表/过滤策略

[r1]ip ip-prefix bb deny 34.0.0.0 24 ---- 因为过滤列表 本身并不具备过滤功能， 所以， 在进行流量抓取时， 需要使用抓 取流量列表的过滤功能。

过滤列表 — 可以在距离矢量型协议上使用， 也可以在链路状 态型协议中使用。但是注意， 在链路状态型协议中使用时， 在一 个区域内， 因为他没有办法过滤拓扑信息， 所以， 只能在入方向 进行调用， 用来影响自身， 并且只是在路由加表时不向路由表中加表， 并不是将拓扑信息过滤掉。
3，、Route-policy 路由策略
[r2-route-policy]apply cost-type type-1 ---- 单条规则中如果存在多个小动作或者匹配规则， 则他们之间将按 照“与”关系来执行。而规则之间则按照匹配原则， 满足 “或”关系即可。
4，、在重发布中进行调用
（1） 即便要拒绝一个流量， 在抓取时也使用允许， 之后在路由策 略中进行拒绝。
（2） 在一条规则中， 若没有进行流量匹配的动作， 则代表匹配所 有流量； 如果没有相应的应用（小动作） ，则仅对匹配的流量执 行大动作即可； 因此， 大动作为允许的空表， 代表允许所有。
BGP — 边界网关协议
IGP — 内部网关协议 — RIP OSPF
EGP — 外部网关协议 — BGP

AS — 自治系统 — 由单一的机构或组织所管理的一些列IP网络及 设备所构成集合。
划分AS的原因：
1， 网络范围太大， 协议跑不过来；
2， 自治管理

为了方便对自治系统进行管理， 我们给每一个自治系统设计了一个 号 — AS号 ---- 16位二进制构成 ---- 取值范围：
0 - 65535， 其中0 和65535为保留；
AS号的可用值范围为
1 - 65534
---- 其中 64512 - 65534被设定为私有AS号， 剩下的为公有AS号。
因为传统的AS号存在不够用的情况， 所以， 目前大部分设备均支持 拓展的AS号 — 32位二进制构成。

BGP协议 — 目前在IPV4环境下 — BGPV4 — 目前市场上也存 在BGPV4+
— 在BGPV4的基础上， 可以支持多种地址族

AS之间相互获取路由信息可以使用重发布， 但是以重发布作为解决方案存 在问题：
1、 选路不佳 — 重发布在导入路由时会洗掉开销值。
2、ASBR的归属问题；
BGP协议 — 无类别的路径矢量协议
无类别 — 传递路由信息时携带子网掩码

路径矢量

1、距离矢量中的距离指的是协议将一个路由器作 为一跳来计算开销。而路径矢量是以一个AS作为一个单位来传递 信息的。
2、 距离矢量型协议的分发是根据算法来分的， 但 是BGP协议不存在算法的概念， 因为BGP协议不需要去计算路由， 只需要将现有的传递到自己的邻居处即可。
IGP — 选路佳， 收敛快， 占用资源少
EGP
1， 可控性
— AS之间需要传递大量的路由信息， 所谓可 控， 就是可以更方便的干涉选路， 更容易做策略。
— 弥补重发布 的不足为了保证路由传递的可控性， 更方便干涉选路， BGP协议舍 弃了开销值， 取而代之的是他为路由信息设计了很多路径属 性。可以通过属性进行选路，是的选路过程更加灵活， 可控性更高。
2， 可靠性
----BGP协议为了保证传输的可靠性， 直接选择 TCP协议作为传输层的协议来完成数据收发
----使用的是TCP 179号端口
----使用TCP协议通讯造成的问题是， 传输效率 降低， 只能实现单播通讯（TCP需要去建立会话） ，占用资源会加大。
---- 使用TCP之后， 便不能通过广播或者组播去自动发现邻居进 行通信了。
----BGP协议可以实现非直连建邻，非直连建邻 的前提条件是邻居双方网络可达 ---- BGP的非直连建邻是建立在IGP 的基础上；
3、AS-BY-AS： BGP将一个AS作为一个单位来看待。 ---- BGP的一个特性： BGP是不支持负载均衡。
一、 BGP的数据包
ospf的hello包 — 周期发现， 建立和保活邻居关系。 发现邻居的任务 — 在BGP中由手工指定邻居关系来替代 建立邻居的任务 — 在BGP中由OPEN报文来承担
保活邻居的任务 — 在BGP中由Keeplive报文来承担

Open包 ---- 建立邻居关系

**AS号：**在手工建立邻居关系时声明的邻居的AS号。对端收到后会 检查其是否和本地的AS号一致， 一致则正常建立邻居关系。
**认证：**BGP也可以在建邻时做认证， 需要比对双方认证口令， 不 一致则无法建立邻居关系。
**Router-ID：**主要区分和标定路由器。OPEN报文中携带RID的目的 是为了确保双方的RID不一致。确保其唯一性， 如果相同， 则无 法正常建立邻居关系。
----- RID 也是由32位二进制构成， 并且遵循IP地址的格 式。
---- 也可以通过两种方法获取，
一种是手工配置；
另一 种是自动获取。（先在自己路由器的环回接口中选择最 大的IP地址作为RID， 如果没有环回接口， 则在自己物理 接口中选择IP地址最大的作为RID）
keeplive包 ---- 仅完成周期保活即可
— Keeplive报文的发送周期 — 保活时间（hold time） 的 1/3， 保活时间默认为180S， 则周期发送时间默认为60S。
KeepLive包还有一个作用
---- 在收到对方发送的OPEN报文后， 临时充当确认包的作用。
— TCP本身具有确认机制， 可以确保传输的可靠性。
Update包 — 更新包 — 携带路由信息的数据包 ---- 包括目标网 段， 子网掩码信息以及BGP的各种属性
在UPdate包中存在撤销路由字段， 我们可以直接将不可达的路由 信息放在该字段下进行通告， 以达到传递失效信息的目的。而不需要像RIP那样采用带毒传输的方式。

Notification包 — BGP设计的一个告警机制 — 当BGP检测到一个 错误的时候， 他将会用这个包进行告警， 告知对端错误点在哪

Route-refresh包 — 用于改变路由策略后请求对等体重新发送路由 信息。（前提是对等体双方均支持路由刷新）

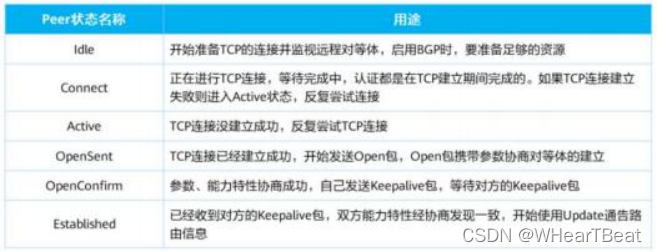

2，、BGP的状态机

BGP的状态机仅描述BGP对等体建立过程中的状态变化。 因为BGP可以做到建立邻居关系和发布路由分开完成。

IDLE状态 — 空闲状态 — 一开始， 启动BGP之后， 先处于IDLE状 态， 之后手工指定邻居关系。
当手工指定好邻居之后， BGP将开启检查步骤。他需要确认指定 的IP地址在本地路由表中是否路由可达， 如果可达， 则开始尝试建立TCP会话，进入下一个状态。如果不可达， 则将停留在IDLE 状态。
connect状态 — 进行TCP会话连接的状态。如果TCP会话连接建立成 功， 则进入OPENsent状态； 如果TCP会话建立失败， 则进入Active状 态， 反复尝试重新建立会话连接。

OPENsent — 开始发送OPEN报文， 报文中携带建立邻居关系所需的 参数。当收到对端发送的OPEN报文后， 将检查里面的参数。如果参数 没有问题， 则将回复一个keeplive作为确认， 则进入下一个状态；

OPENConfirm — OPEN确认状态 — 对端收到本段的OPEN报文后， 确认参数无误， 则将发送keeplive包进行确认。此时， 则代表双方的 OPEN包中的参数都确认无误则进入下一个状态；

Established — 建立完成状态 — 标志着对等体关系的建立。

从流程图中可以看出， TCP连接失败， 则进入ACTIVE状态， 尝试重连， 如果重连超时， 则放弃重连， 判断邻居关系建立失效， 回到idle状态。整个环节中， 任意环节出现问题， 都将发送Notification包进行报错，之后将状态退回到IDLE状态。

三、 BGP的工作过程

1、基于IGP（静态， 直连） 实现IP可达；
2、指定邻居关系， 邻居间需要建立TCP会话通道。BGP之后发送的所 有数据包都是通过TCP会话通道发送， 来保证其传输的可靠性的。
3、 使用OPEN报文和keeplive报文进行邻居关系的建立； 生成邻居 表；
4、 使用Update报文共享路由信息， 信息中携带目标网络号， 掩码信 息及各种属性； 将收集和发送的所有路由信息记录在一张表中 — BGP表。
5、之后， 将BGP表中的最优路径加载到路由表中。（到达同一个目标 网段可能收到多条路由信息， BGP仅加载一条（不存在负载均衡） 最优路径， 最优路径是通过属性来选择的）
6， 收敛完成后， 将使用keeplive包进行周期保活， 默认保活时间为 180S， 周期发送时间为60S。
7， 若出现错误信息， 将使用notification报文进行告警； （这个错 误信息可能出现在对等体建立的时候， 也可能出现在之后。）
8， 若发生结构突变， 则将直接发送UPdate报文进行触发更新。
