输电线路导线弧垂在线监测装置技术解析

一、装置概述

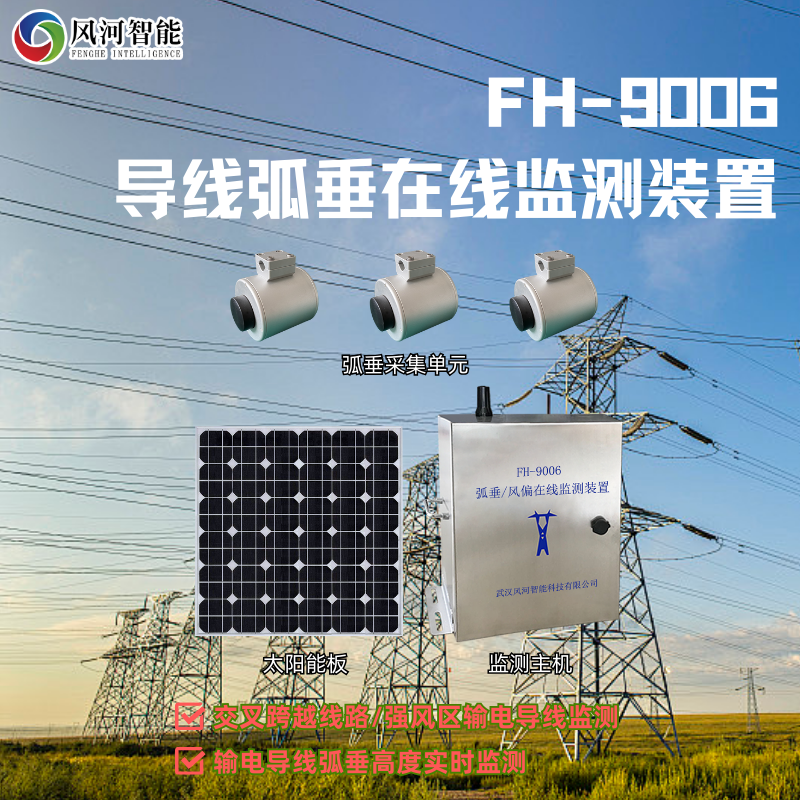

输电线路导线弧垂在线监测装置是一种用于实时检测电力线路导线弧垂状态的专用设备。该设备通过集成传感器、数据采集模块及无线传输单元，实现导线弧垂参数的持续测量与远程监控。

二、工作原理

传感器部署

装置采用激光测距传感器与加速度传感器组合方案。激光测距传感器安装于输电塔横担处，通过发射激光束至导线表面，计算激光反射时间差获取导线到传感器的垂直距离。加速度传感器固定于导线夹具上，采集导线振动产生的加速度信号。

数据采集与处理

数据采集模块按预设频率（通常为1Hz-10Hz）同步采集激光测距数据与加速度信号。通过内置的微处理器对原始数据进行滤波处理，消除环境干扰（如风力、温度变化）造成的测量误差。弧垂值计算基于导线悬链线方程，结合激光测距数据与导线张力参数推导得出。

无线传输机制
处理后的弧垂数据通过4G/5G通信模块或电力专网传输至监控中心。传输协议采用MQTT或HTTP标准，确保数据包的完整性与实时性。监控平台接收数据后进行可视化展示与趋势分析。

三、技术优势

实时监测能力
装置支持24小时连续监测，可及时发现导线弧垂异常变化。相比传统人工巡检方式，响应速度提升90%以上，有效预防因弧垂超标引发的线路放电、断线等安全事故。

测量精度控制
激光测距精度达±1mm，加速度传感器采样误差小于0.5%。通过多传感器数据融合算法，系统综合测量误差控制在2%以内，满足电力行业DL/T 5161标准要求。​​​​​​​

环境适应性
设备采用IP67防护等级外壳，耐受-40℃至85℃极端温度。内置抗电磁干扰模块，适应高压输电线路强电磁环境。太阳能供电系统保障连续阴雨天气下7天以上持续工作能力。​​​​​​​​​​​​​​

智能化预警功能
系统内置弧垂阈值设定模块，当监测值超过预设安全范围时自动触发三级预警机制。预警信息通过短信、APP推送及平台弹窗多重通道通知运维人员，实现故障快速定位与处理。

四、应用价值
该装置在电力系统中具有显著应用价值。通过持续监测导线弧垂变化，可优化线路设计参数，延长设备使用寿命。在台风、覆冰等极端天气条件下，可实时评估线路安全状态，指导调度部门采取限流、融冰等应对措施。据国网公司统计，部署该装置后线路故障率降低35%，运维成本减少20%，有效提升电网运行可靠性。

五、技术发展趋势
未来装置将向多参数融合方向发展，集成温度、风偏、覆冰等监测功能。结合AI算法实现弧垂变化趋势预测与故障预警模型优化。同时探索低功耗广域物联网技术应用，提升设备部署密度与数据传输效率，构建智能化输电线路监测网络。
