高速USB转JTAG/SPI/I2C/UART/GPIO应用

本文介绍高速USB转接芯片CH347的功能特性,包括JTAG、SPI、I2C和UART接口的特点及应用。阐述了芯片的工作模式及USB设备参数配置方法。

高速USB转接芯片CH347是一款集成480Mbps高速USB接口、JTAG接口、SPI接口、I2C接口、异步UART串口、GPIO接口等多种硬件接口的转换芯片。

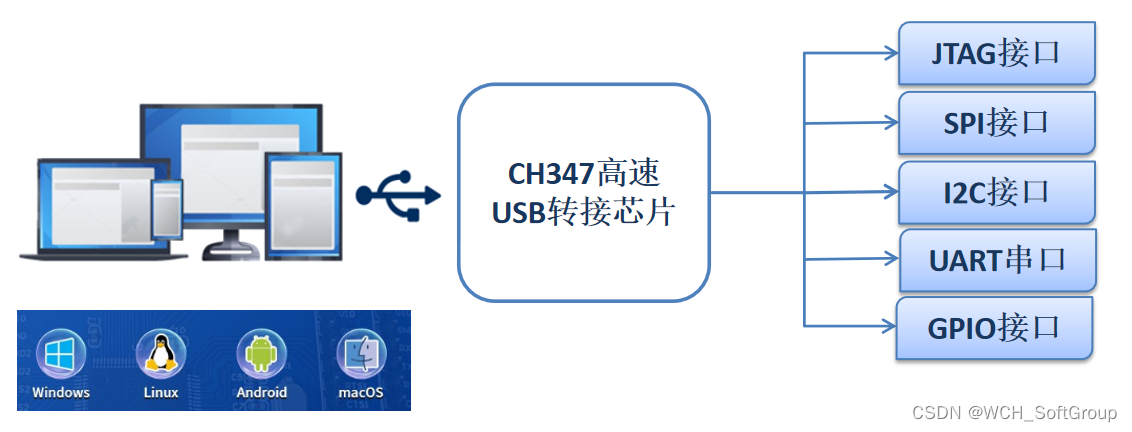

接口示意图:

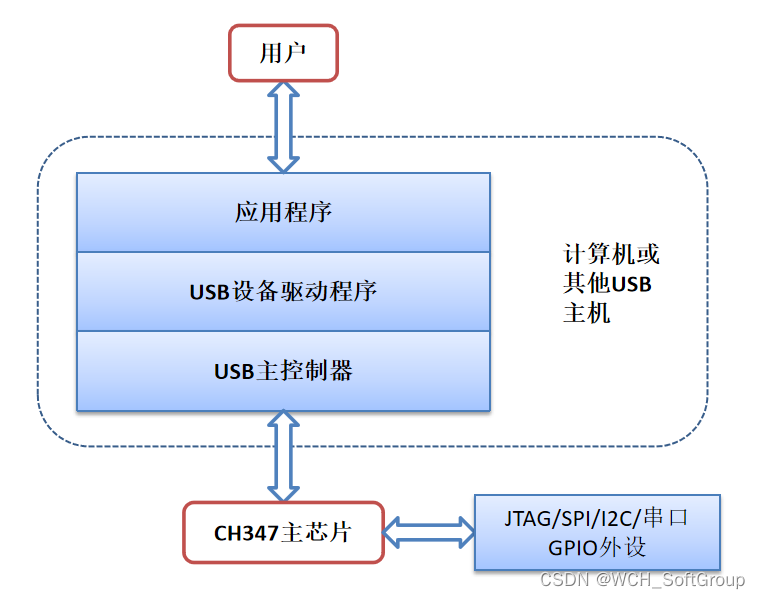

应用示意图:

JTAG接口特点

  • 工作在 Host/Master主机模式;
  • 硬件信号:TMS、TCK、TDI、TDO和TRST;
  • 支持自定义协议的快速模式和bit-bang模式,传输速率可达30Mbit/S;
  • 提供计算机端驱动程序和USB转JTAG TAP函数库,支持二次开发;

SPI接口特点

  • 工作在 Host/Master主机模式;
  • 内置硬件DMA,支持批量数据的快速发送和读取;
  • 硬件信号:SCS0、SCS1、SCK、MISO和MOSI;
  • 工作模式:SPI模式0/SPI模式1/SPI模式2/SPI模式3;
  • 传输位序:MSB/LSB;
  • 数据结构:8位/16位传输;
  • 提供计算机端驱动程序和USB转SPI函数库,支持二次开发;

I2C接口特点

  • 工作在 Host/Master主机模式;
  • 硬件信号:SCL、SDA;
  • 支持4种传输速度:低速20KHz、标准100KHz、快速400KHz、高速750KHz;
  • 支持I2C时序参数调节;
  • 提供计算机端驱动程序和USB转I2C函数库,支持二次开发;

UART接口特点

  • 硬件信号:TXD、RXD、Modem信号;
  • 支持串口波特率:1200bps~9Mbps;
  • 支持串口数据格式:8个数据位、1/2个停止位、奇/偶/无校验;
  • 支持RS485方向自动切换;
  • 支持串口自动硬件流控;
  • 提供VCP串口驱动方式/HID免驱应用方式;
  • 支持标准串口/厂商CH347动态库/HID接口形式访问串口;

工作模式说明

CH347芯片在复位时,会根据DTR1(CFG0)和RTS1(CFG1)引脚的电平状态配置其工作模式,各工作模式及功能说明如下:

模式模式说明驱动模式CFG0CFG1
模式0USB转双高速串口VCP/CDC11
模式1USB转单高速串口(VCP)+SPI+I2CVCP/CDC01
模式2USB转单高速串口(HID)+SPI+I2CHID10
模式3USB转单高速串口(VCP)+JTAGVCP/CDC00

USB设备参数配置
芯片内置EEPROM支持USB参数配置,可以通过芯片厂家提供的配置软件 CH34xSerCfg.exe,灵活配置芯片的厂商识别码 VID、产品识别码 PID、最大电流值、BCD 版本号、厂商信息和产品信息字符串描述符等参数。
