CH9344 Windows驱动安装与GPIO使用教程

简介

USB 转四串口芯片 CH9344 用于为 USB 主机扩展 4 路高速异步串口，支持串口波特率高达 12Mbps。芯片内部高度集成，外围精简，提供 VIO 电源引脚，部分串口 I/O 支持独立供电，可支持 3.3V/2.5V/1.8V 等串口通讯。

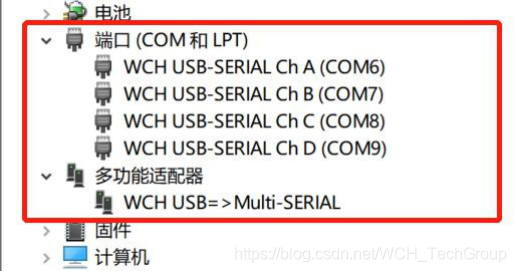

驱动安装成功后，CH9344 正常工作时会在设备管理器中生成 4 个 COM 口，串口名称为： “WCH USB-SERIAL Ch A/B/C/D”。可通过 COM 口前串口名称确定对应的物理串口（Ch A/B/C/D分别对应 CH9344 的物理串口 0/1/2/3）。各串口均内置收发缓冲区，独立工作，互不影响。

驱动说明

1. Windows/Linux 系统上需要安装 VCP 厂商驱动程序，安卓系统上可直接使用免驱 App。
2. 仿真标准串口，主机端识别为虚拟串口，串口应用程序完全兼容，无需修改。
3. 驱动支持 GPIO 功能，使用时需配合动态库使用。

资源链接

Windows驱动下载地址

http://www.wch.cn/downloads/USBMSER_exe.html

参考设计与GPIO应用软件

http://www.wch.cn/downloads/CH9344EVT_ZIP.html

驱动安装步骤

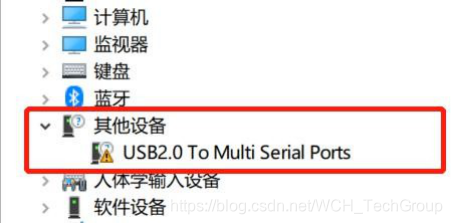

1、从如上链接下载驱动至本地，驱动不支持设备离线时安装，即必须在 CH9344 硬件接入Windows 电脑及正常工作的状态下才可以安装成功。如下为硬件工作正常但驱动尚未安装的设备管理器中状态：

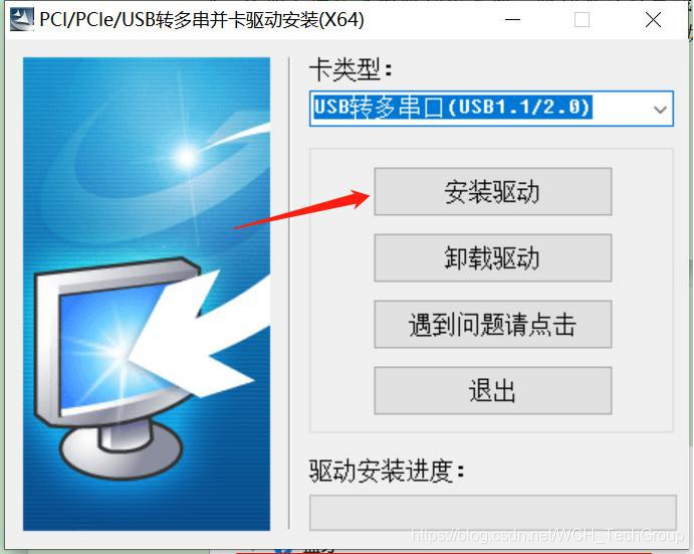

2、运行“USBMSER.exe”驱动软件，点击安装：

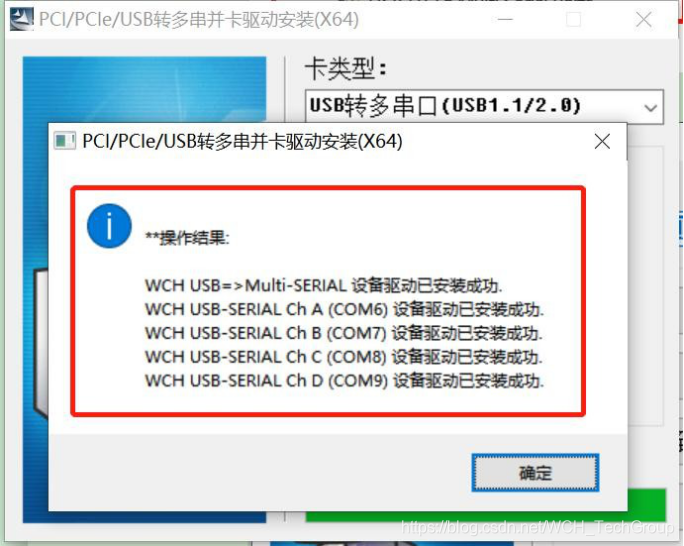

3、查看安装结果及设备管理器状态：

GPIO使用介绍

CH9344 共有 12 个 GPIO，分为 4 组，每组 3 个，每组 GPIO 与相应串口的 CTS、RTS、TNOW 引脚复用，每组 GPIO 功能可以单独开启或关闭（开启 GPIO 时，CTS、RTS、TNOW 功能失效； 关闭 GPIO 时，GPIO 功能失效，CTS、RTS、TNOW 功能恢复）。每个 GPIO 口可以配置 GPIO 方向为输入/输出，配置为输出时可设置输出高/低电平，配置为输入时能够获取输入的电平状态。

CH9344 串口-端口名-GPIO 引脚对应关系为：

• 串口 0（Ch A）：GPIO0-GPIO2
• 串口 1（Ch B）：GPIO3-GPIO5
• 串口 2（Ch C）：GPIO6-GPIO8
• 串口 3（Ch D）：GPIO9-GPIO11

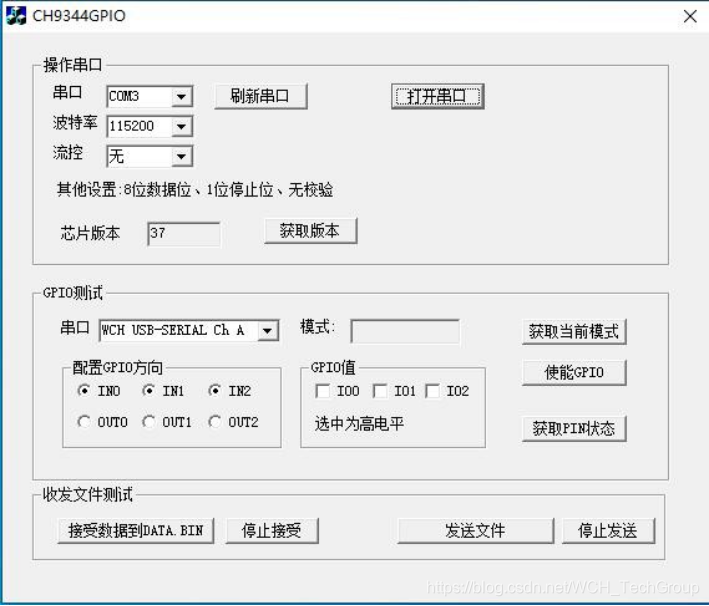

可使用 CH9344GPIO.exe 对 GPIO 功能进行测试，其界面显示如下：

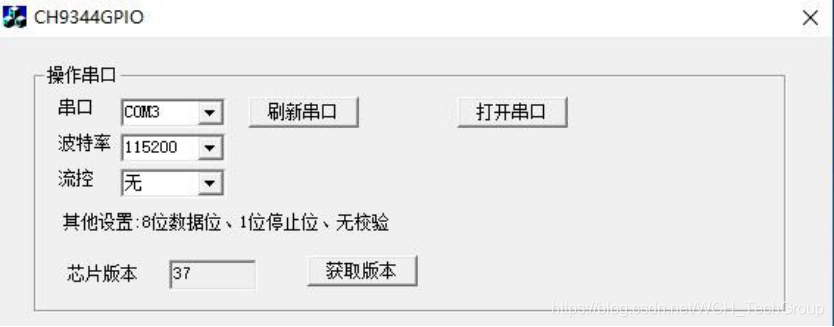

1、打开 CH9344GPIO.exe，将硬件接入电脑成功后，选择 CH9344 任一串口进行打开操作。

(1) “打开串口”：必须选择 CH9344 任一串口才可使用 GPIO 功能。

(2) “获取版本”：打开串口后可点击该控件获取 CH9344 芯片版本。

2、打开串口成功后，可在“GPIO 测试”中操作 GPIO。

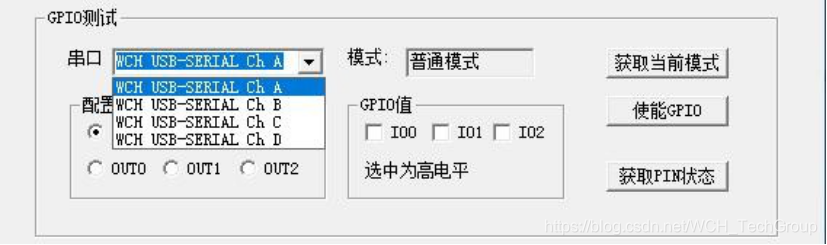

(1) “串口”：选择 CH9344 的任一串口。

(2) “获取当前模式”：CH9344 模式包括普通模式、GPIO 模式、流控模式。

(3) “使能 GPIO”：将该串口从普通模式切换为 GPIO 模式，再次点击切换回普通模式。

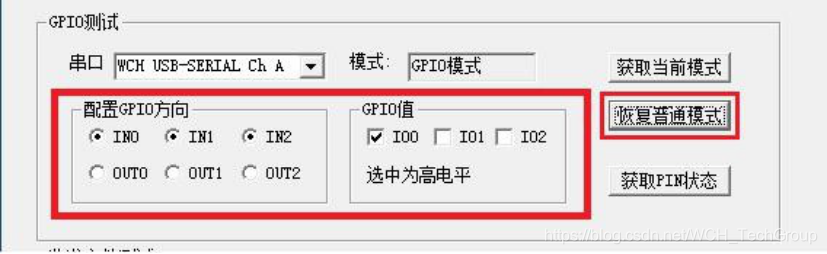

(4) “配置 GPIO 方向”：当 CH9344 切换为 GPIO 模式后，需先设置 GPIO 方向。

• 当勾选 IN+序号项时，即配置当前串口下对应 GPIO 方向为输入。
• 当勾选 OUT+序号项时，即配置当前串口下对应 GPIO 方向为输出。

(5) “GPIO 值”：

• 当 GPIO 方向为输入时，通过“获取 PIN 状态”获取 GPIO 输入电平状态，若“GPIO 值”状态框被选中为高电平，反之则为低电平。
• 当 GPIO 方向为输出时，勾选“GPIO 值”响应 GPIO 可控制 GPIO 输出电平状态， 若勾选则对应 GPIO 引脚输出高电平，反之为低电平。

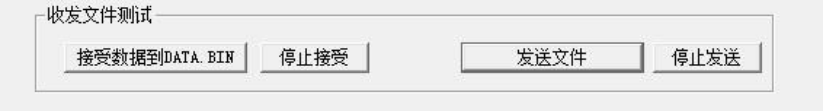

  3、“收发文件测试”，用于演示串口文件收发功能。
