51单片机晶体管显示学号变化

学号使用 202107051234 作为演示

流水显示

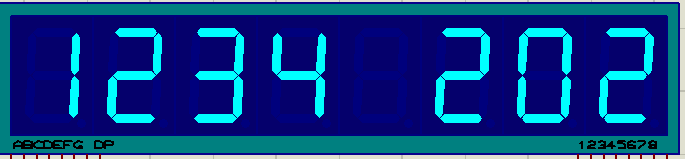

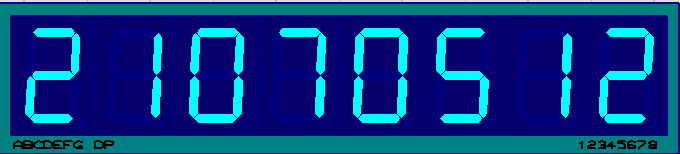

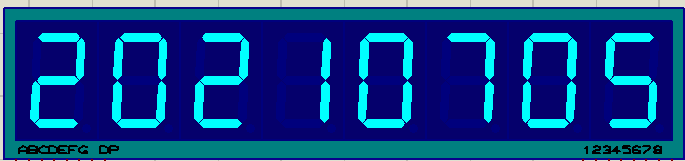

效果
在这里插入图片描述

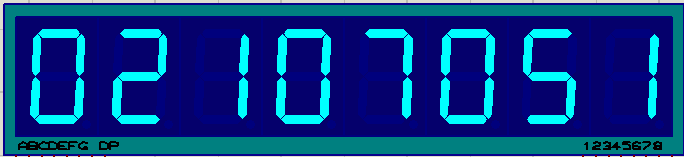

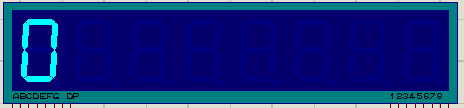

重新一轮

在这里插入图片描述
代码如下
下面展示一些 流水显示的代码。

#include<reg52.h>
#include<intrins.h>
void delay(unsigned int n)//延时函数
{
    unsigned int i=0,j=0;
    for(i=0;i<n;i++)
        for(j=0;j<123;j++);
}
void main()
{
int i=0,t=0,j,r,a=0,shu=0;

while(1){

                r = t+a;             //r为显示的哪个
				if(r>=13){r=r-13;}   //加空白共13位
	    		P2 = dofly_WeiMa[i]; //显示
		        P0 = dofly_DuanMa[r];
				delay(3);
				i++;
				t++;
		    	if(t==8){t=0;}  //同时只能显示8个
				if(i==8){i=0;}

			  if(shu==300){a = a+1;if(a==13){a=0;}shu=0;}
			  shu++;
        }
}

循环显示

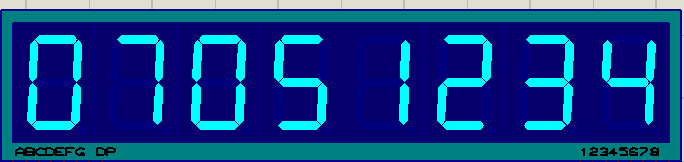

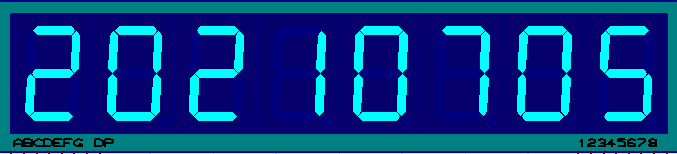

效果
在这里插入图片描述

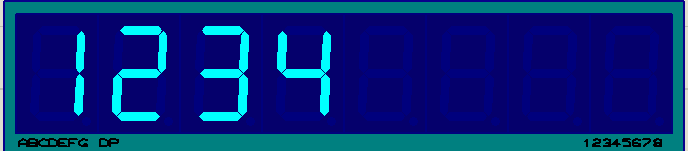

然后开始下一轮循环

代码如下
下面展示一些 循环显示的代码。

#include<reg52.h>
#include<intrins.h>
void delay(unsigned int n)//延时函数
{
    unsigned int i=0,j=0;
    for(i=0;i<n;i++)
        for(j=0;j<123;j++);
}
void main()
{
int i_2=0,shu_2=0,r_2,a_2=0;

while(1){

			    r_2 = i_2+a_2;
			  	P2 = dofly_WeiMa[i_2];
		        P0 = dofly_DuanMa[r_2];
				delay(3);

				i_2++;
				shu_2++;
				if(i_2==8){i_2=0;}
				if(shu_2==500){a_2=8;}      //大约显示1s后转换
				else if(shu_2==1000){a_2 = 0;shu_2 = 0;}

        }
}

顺序显示

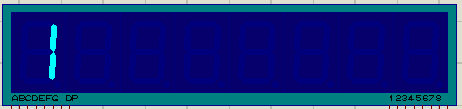

效果如下
在这里插入图片描述

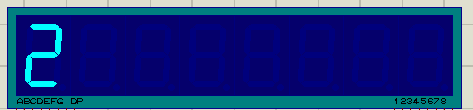

依次循环

代码如下
下面展示一些 顺序显示的代码。

#include<reg52.h>
#include<intrins.h>
void delay(unsigned int n)//延时函数
{
    unsigned int i=0,j=0;
    for(i=0;i<n;i++)
        for(j=0;j<123;j++);
}
void main()
{
int i_3 = 0;

while(1){

			  	P2 = dofly_WeiMa[0];
		        P0 = dofly_DuanMa[i_3];
				delay(300)  ;
			  	i_3++;
				if(i_3==13){i_3=0;}

        }
}

protues用仿真实现

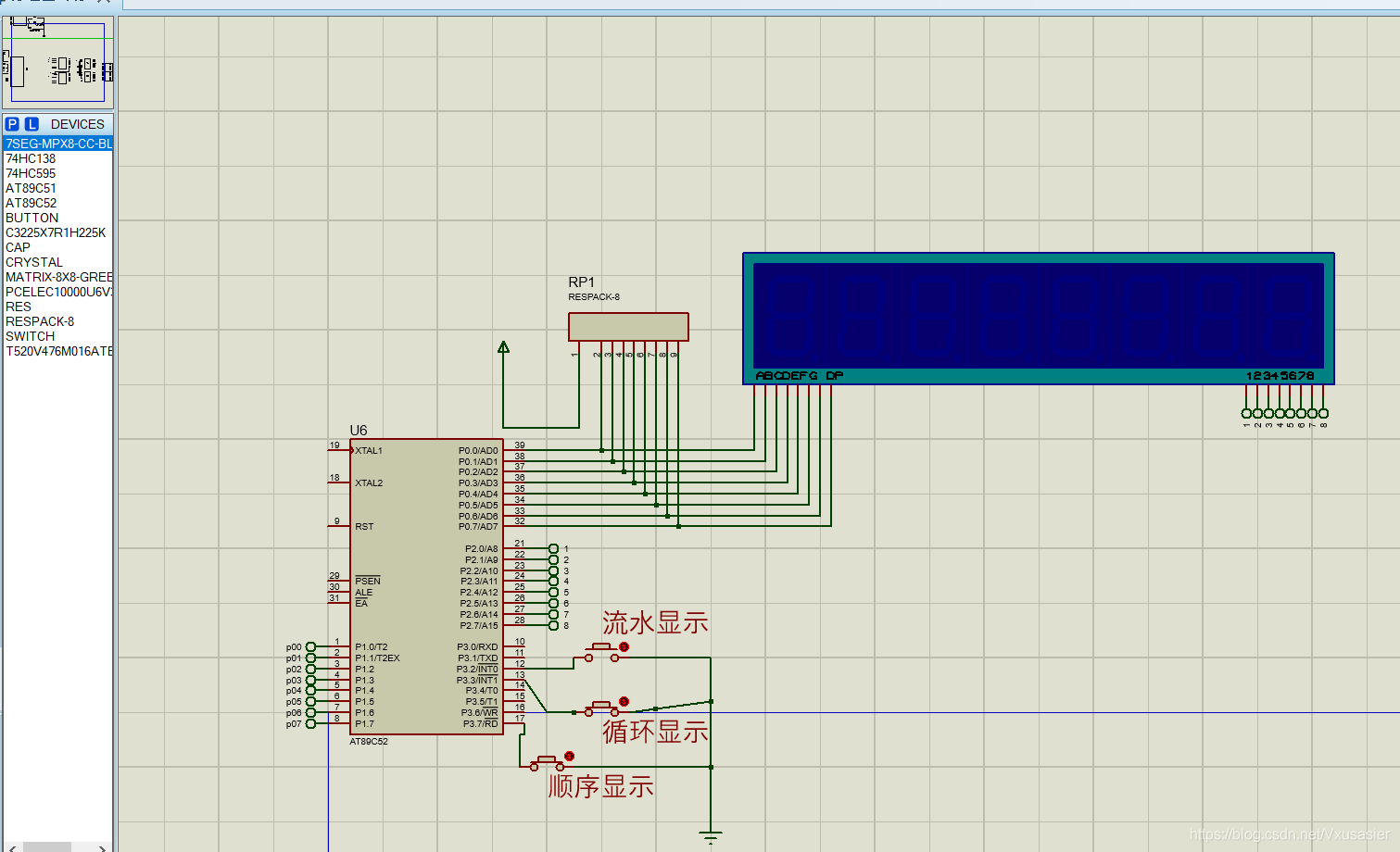

仿真图如下
左边很多器件没有体现是因为此仿真图有部分与本次无关的期间没有显示
左边很多器件没有体现是因为与次实验无关

//整体代码

#include<reg52.h>
#include<intrins.h>

typedef unsigned char uchar;
typedef unsigned int uint;
unsigned char code dofly_DuanMa[]={0x5b,0x3f,0x5b,0x06,0x3f,0x07,0x3f,0x6d,0x06,0x5b,0x4f,0x66,0x00,0x00,0x00,0x00};	   // 显示段码值202107041234

unsigned char code dofly_WeiMa[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};					//分别对应相应的数码管点亮,即位码
sbit key1 = P3^2;
sbit key2 = P3^3;
sbit key3 = P3^7;

void delay(unsigned int n)
{
    unsigned int i=0,j=0;
    for(i=0;i<n;i++)
        for(j=0;j<123;j++);
}
uint x = 3;	//判断显示方式
void main()
{
int i=0,t=0,j,r,a=0,shu=0;
int i_2=0,shu_2=0,r_2,a_2=0;
int i_3 = 0;


	    IE = 0X85;
		IT0 = 1;
		IT1 = 1;

while(1){
			if(key3==0){x=3;}      //若顺序显示按下，则按照顺序显示

			if(x==0){			   //流水显示

			    r = t+a;
				if(r>=13){r=r-13;}
	    		P2 = dofly_WeiMa[i];
		        P0 = dofly_DuanMa[r];
				delay(3);
				i++;
				t++;
		    	if(t==8){t=0;}
				if(i==8){i=0;}

			  if(shu==300){a = a+1;if(a==13){a=0;}shu=0;}
			  shu++;

			  i_2=0;shu_2=0;a_2=0;   //若进入循环显示则重新显示
			  }


			  else if(x==1)			 //循环显示
			  {
			    r_2 = i_2+a_2;
			  	P2 = dofly_WeiMa[i_2];
		        P0 = dofly_DuanMa[r_2];
				delay(3);

				i_2++;
				shu_2++;
				if(i_2==8){i_2=0;}
				if(shu_2==500){a_2=8;}
				else if(shu_2==1000){a_2 = 0;shu_2 = 0;}

				i=0;t=0;a=0;shu=0;

			  }


			  else{

			  	P2 = dofly_WeiMa[0];
		        P0 = dofly_DuanMa[i_3];
				delay(300)  ;
			  	i_3++;
				if(i_3==13){i_3=0;}

			  	i_2=0;shu_2=0;a_2=0;
				i=0;t=0;a=0;shu=0;
			  }



		 }
}

void EX0_INT(void) interrupt 0	//中断 流水显示
{
x=0;
}
void EX1_INT(void) interrupt 2  //中断 循环显示
{
 x=1;
}
