基于Java的便民社区物业门禁管理系统毕业设计-附源码88739

Through the design and implementation of the system, the access control information can be centralized management, the community activity arrangement is more convenient, the owner information and payment situation is clear at a glance, the access registration is standardized and orderly, the application for repair and maintenance tasks can be timely response, equipment information and complaints feedback and other information has been comprehensively managed and processed, providing community residents with more convenient and efficient life management services.

The design and implementation of this system fully consider the actual needs of community property management, the use of Java Servlet technology to build a multi-functional, intelligent access control management platform, for the community residents and property management side to provide an integrated management solution, to help the community management work more efficient and convenient development.

Keywords: servlet framework; Property access control system; Java

1 绪论

1. 选题背景与意义

随着社区规模的不断扩大和居民数量的增加，传统的门禁管理方式已难以满足高效便捷的管理需求。基于Java的便民社区物业门禁管理系统的设计与实现旨在利用现代技术手段，提升门禁管理的智能化水平，提高社区安全管理效率。

该系统的设计与实现将采用Servlet技术，结合Java语言的优势，实现门禁设备的接入与控制、用户信息管理、权限设置等功能，为社区物业提供全方位的门禁管理服务。通过系统的运行，可以有效简化门禁管理流程，提升管理效率，为居民提供更安全、便捷的居住环境。

便民社区物业门禁管理系统的设计与实现具有重要的现实意义，将有助于提升社区安全管理水平，优化居民生活体验，推动社区智能化建设。通过引入现代化技术手段，可以更好地满足社区管理的需求，实现信息化管理、智能化监控，为社区居民营造更加安全、便利的居住环境。

1.2国内外研究现状

目前，国内外关于基于Java的便民社区物业门禁管理系统的研究主要集中在智能化门禁技术和物联网应用方面。国外研究在门禁系统的智能识别、远程控制等方面取得了较大进展，而国内则注重门禁系统与社区管理的结合，提升管理效率和服务质量。

在国外研究中，智能门禁技术的发展已经涵盖了人脸识别、指纹识别等多种技术手段，实现了高效的门禁管理。而国内研究更加注重门禁系统与社区管理的融合，通过整合信息化技术和物联网技术，提升门禁管理的智能化水平，满足社区管理的多样化需求。

基于Java的便民社区物业门禁管理系统的设计与实现，可以借鉴国内外相关研究成果，结合Servlet技术和现代门禁技术，实现更智能化、高效化的门禁管理系统。通过对国内外研究现状的综合分析，可以更好地指导系统设计与实现，促进社区门禁管理水平的提升和创新。

1.3论文结构与章节安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对系统需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景和意义，系统开发的国内外研究现状和本文的研究内容与主要工作。

第二章：系统需求分析。主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。接下来会进行详细的介绍。

2.1 可行性分析

（1）经济可行性：

经济可行性在此仅代表平台的运维成本，开发成本不在此考虑。

目前该模式下的相关系统的数量日益增多，信息管理系统的平民化、普及化使用户人数呈上升趋势，当用户人数庞大了，运维成本可以由广告费进行填补，包括开发成本。

所以经济可行性没有问题。

（2）操作可行性：

此次项目设计参考了几个该模式下平台的开发案例，对他们的操作界面分析，将众多案例结合在一起，突出以人为本简化操作，所以具有基本计算机知识的人都会操作本项目。

因此操作可行性也没有问题。

（3）技术可行性：

技术可行性指的是对于搭建框架的可行性，以及有更优秀的技术出现时系统的技术更新换代的纳新性如何，开发时间成本费用比如何。

现有的JAVA语言能够迎合所有系统的搭建。开发这个便民社区物业门禁管理系统的时候我采用了JAVA+servlet用以运行整体程序。

综上所述技术可行性也没有问题。

2.2 系统流程分析

2.2.1系统开发流程

便民社区物业门禁管理系统开发时，首先进行需求分析，进而对系统进行总体的设计规划，设计系统功能模块，数据库的选择等，本系统的开发流程如图2-1所示。

图2-1系统开发流程图

2.2.2 用户登录流程

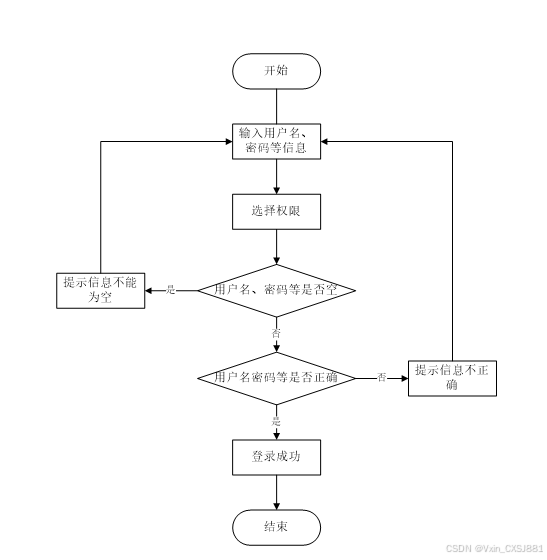

为了保证系统的安全性，要使用本系统对系统信息进行管理，必须先登陆到系统中。如图2-2所示。

图2-2 登录流程图

2.2.3 系统操作流程

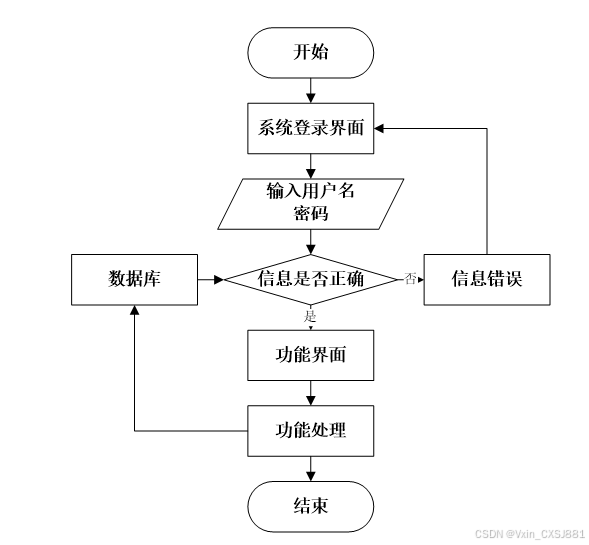

用户打开并进入系统后，会先显示登录界面，输入正确的用户名和密码，系统自动检测信息，若信息无误，则用户会进入系统功能界面，进行操作，否则会提示错误无法登录，操作流程如图2-3所示。

图2-3 系统操作流程图

2.2.4 添加信息流程

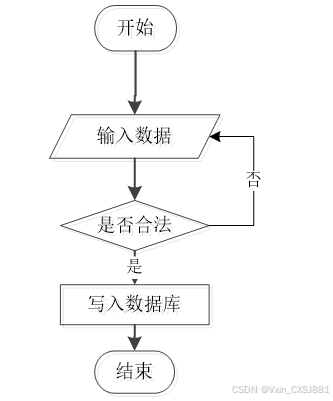

管理员可以对小区公告、轮播图信息等进行信息的添加，用户可以对自己权限内的信息进行添加，输入信息后，系统会自行验证输入的信息和数据，若信息正确，会将其添加到数据库内，若信息有误，则会提示重新输入信息，添加信息流程如图2-4所示。

图2-4 添加信息流程图

2.2.5 修改信息流程

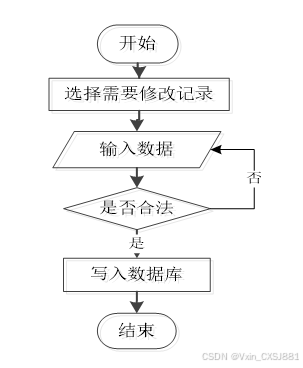

管理员可以对小区公告、轮播图信息等进行的修改，用户可以对自己权限内的信息进行修改，首先进入修改信息界面，输入修改信息数据，系统进行数据的判断验证，修改信息合法则修改成功，信息更新至数据库，信息不合法则修改失败，重新输入。修改信息流程图如图2-5所示。

图2-5 修改信息流程图

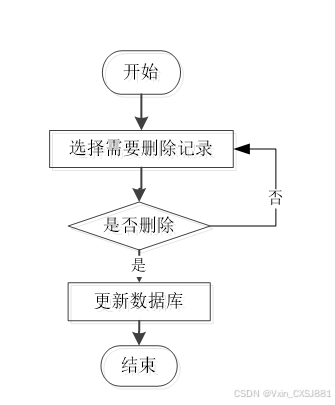

2.2.6 删除信息流程

管理员可以对小区公告、轮播图信息等进行信息的删除，对要删除的信息进行选中后，点击删除按钮，系统会询问是否确定，若点击确定，则系统会删除掉选中的信息，并在数据库内对信息进行删除，删除信息流程图如图2-6所示。

图2-6 删除信息流程图

2.3 系统功能分析

2.3.1 功能性分析

按照便民社区物业门禁管理系统的角色，划分为了业主用户模块、维修人员模块和管理员模块这三大部分。

业主用户：（业主姓名、社区地址、联系电话）
（1）注册登录：用户通过注册后可登录系统，同时可通过点击头像中我的账户，对个人信息进行增删改查。比如个人资料、头像和密码修改。
（2）首页：
（3）小区公告：用户点击可查看网站公告、关于我们、联系方式和网站介绍。
（4）社区活动：用户点击可通过搜索活动标题、活动类型和活动地点进行查看社区活动列表，同时可进行点赞和评论。
（5）出入登记：用户点击可填写出入登记信息，包括业主用户、业主姓名、联系电话、门禁名称、门禁位置、登记时间、登记类型和备注。
（6）报修申请：用户点击可填写报修申请信息，包括报修编号、报修物品、报修图片、报修内容、报修用户、业主姓名、社区地址和联系电话。
（7）投诉反馈：用户点击可填写投诉反馈信息，包括投诉编号、主题、投诉类型、投诉内容、处理意见、投诉人和投诉日期。
（8）个人中心：用户点击头像可查看“个人中心”，包括个人首页、业主信息、缴费信息、出入登记、报修申请、维修任务、完成维修、投诉反馈和投诉立项。

维修人员：
（1）登录：维修人员的账号是由管理员在后台添加生成的，可直接输入账号密码进行登录。
（2）维修任务：维修人员点击可查看维修任务列表，可点击“完成任务”按钮填写完成任务信息，包括维修人员、维修内容。
（3）完成维修：维修人员点击可查看完成维修任务列表。
（4）设备信息：维修人员点击可查看设备信息列表，可点击“维护记录”填写维护信息，包括维护人员、维护日期和维护内容。
（5）维护记录：维修人员点击可查看完成维护记录列表。
（6）退出：维修人员点击可退出系统。

管理员：
（1）登录：管理员的账号是在数据列表中直接设置生成的，不需要进行注册，可直接输入账号密码登录，同时可对管理员资料进行增删改查。
（2）公共管理：管理员点击可查看轮播图和小区公告；如需添加轮播图，点击右侧“新增”按钮，上传轮播图图片和输入标题，点击“确认”按钮进行添加；如需添加新的小区公告，点击右侧“新增”按钮，输入标题和正文，点击“确认”按钮进行添加；同时可对轮播图和小区公告进行增删改查。
（3）用户管理：管理员点击可查看管理员、业主人员和维修人员；维修人员的账号是由管理员进行添加的；同时可对系统用户进行增删改查。
（4）门禁信息：管理员点击可查看门禁信息列表，同时可对门禁信息进行增删改查。
（5）社区活动：管理员点击可查看社区活动列表，如需添加新的社区活动，点击右侧“新增”按钮，输入活动名称，选择活动类型，上传图片，输入活动地点、活动时间和活动内容，点击“确认”按钮进行添加。
（6）活动类型：管理员点击可查看活动类型列表，同时可对活动类型进行增删改查。
（7）业主信息：管理员点击可查业主信息列表，如需添加新的业主信息，点击右侧“新增”按钮，输入楼房号，上传图片，输入房屋面积、物业费用、电费单价、水费单价，选择业主用户，输入业主姓名和联系电话，点击“确认”按钮进行添加；同时可点击“缴费”按钮，输入电费度数、水费度数、支付金额，选择缴费日期和上传清单附件，点击“确认”按钮进行添加缴费信息。
（8）缴费信息：管理员点击可查看缴费信息列表。
（9）出入登记：管理员点击可查看出入登记列表，同时可对登记进行审核回复。
（10）报修申请：管理员点击可查看报修申请列表，可对报修申请进行审核回复；同时可点击“分配任务”按钮进行分配维修人员。
（11）维修任务：管理员点击可查维修任务列表。
（12）完成维修：管理员点击可查完成维修列表。
（13）设备信息：管理员点击可查看设备信息列表，如需添加新的设备信息，点击右侧“添加”按钮，输入设备名称，上传图片，输入设备规格、设备位置、设备详情，选择维护人员，点击“确认”按钮进行添加。
（14）维护记录：管理员点击可查看维护记录列表。
（15）投诉反馈：管理员点击可查看投诉反馈列表，可对反馈进行审核回复；同时可点击“投诉立项”填写立项信息，包括立项日期和处理方法。
（16）投诉立项：管理员点击可查投诉立项列表。
（17）投诉类型：管理员点击可查看投诉类型列表，同时可对投诉类型增删改查。
（18）退出：管理员点击可退出系统。

以上是便民社区物业门禁管理系统中管理员、申报人员和评审人员的功能需求分析。通过满足不同用户角色的功能需求，系统能够提供便捷、高效的职称评审管理服务，并确保各用户角色在系统中的合理权限和操作范围。

2.3.2 非功能性分析

便民社区物业门禁管理系统的非功能性需求比如平台的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下2-1表格中：

表2-1便民社区物业门禁管理系统非功能需求表

安全性	主要指便民社区物业门禁管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指便民社区物业门禁管理系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响便民社区物业门禁管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着便民社区物业门禁管理系统的页面展示内容进行操作，就可以了。
可维护性	便民社区物业门禁管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.4 系统用例分析

通过2.3功能的分析，得出了系统的用例图：

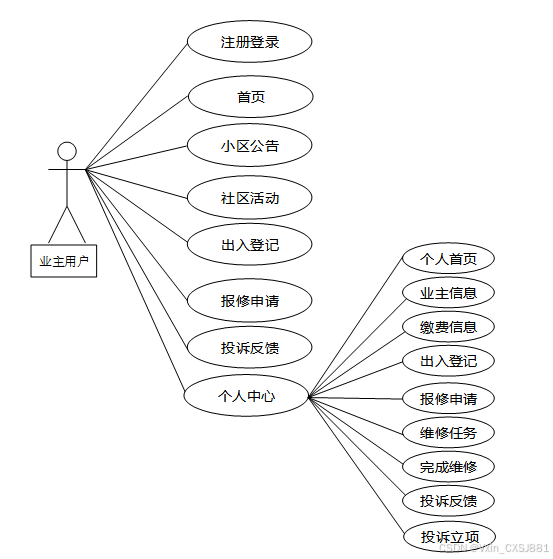

业主用户角色用例如图2-7所示。

图2-7业主用户角色用例图

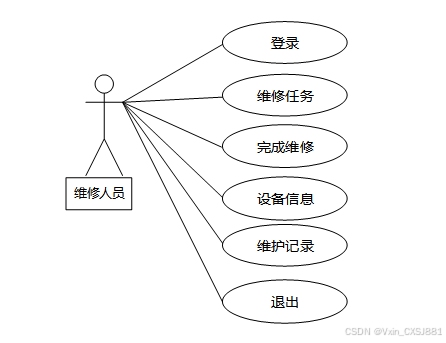

维修人员角色用例如图2-8所示。

图2-8维修人员角色用例图

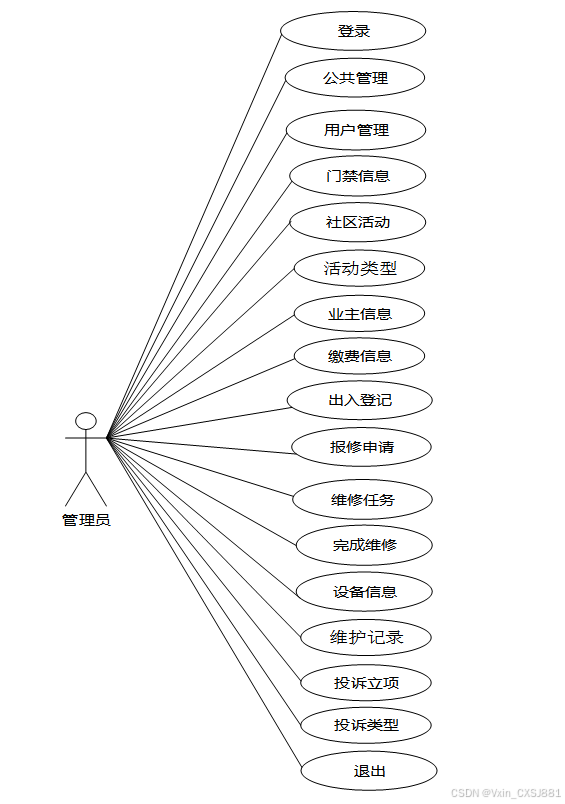

管理员是维护整个便民社区物业门禁管理系统中所有数据信息的。管理员角色用例如图2-9所示。

图2-5 便民社区物业门禁管理系统管理员角色用例图

2.5本章小结

本章主要通过对便民社区物业门禁管理系统的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个系统要实现的功能。同时也为系统的代码实现和测试提供了标准。

3 系统总体设计

本章主要讨论的内容包括系统的功能模块设计、数据库系统设计。

3.1 系统架构设计

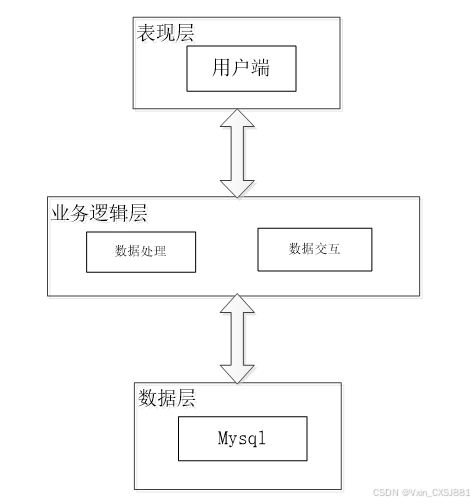

本系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图3-1系统架构设计图

表现层（UI）：又称UI层，主要完成本系统的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本系统时的舒适度。UI的界面设计也要适应不同版本的便民社区物业门禁管理系统以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本系统的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本系统的数据是放在服务端的mysql数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本系统的数据存储和管理功能。

3.2 系统功能模块设计

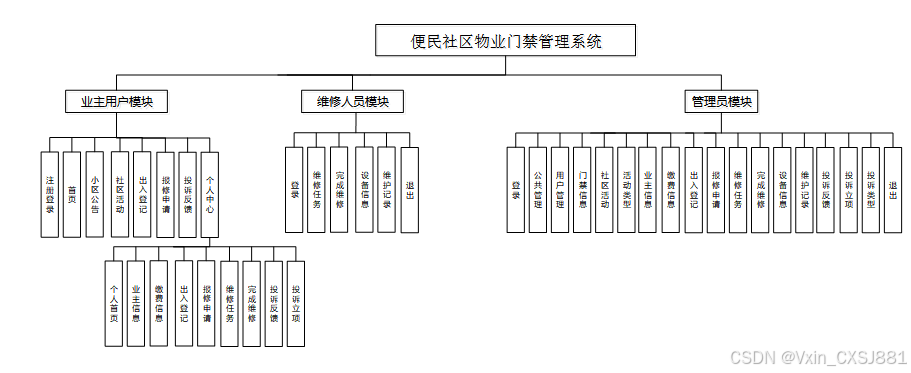

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本系统中的用例。那么接下来就要开始对本系统的架构、主要功能和数据库开始进行设计。便民社区物业门禁管理系统根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

图3-2系统功能模块图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

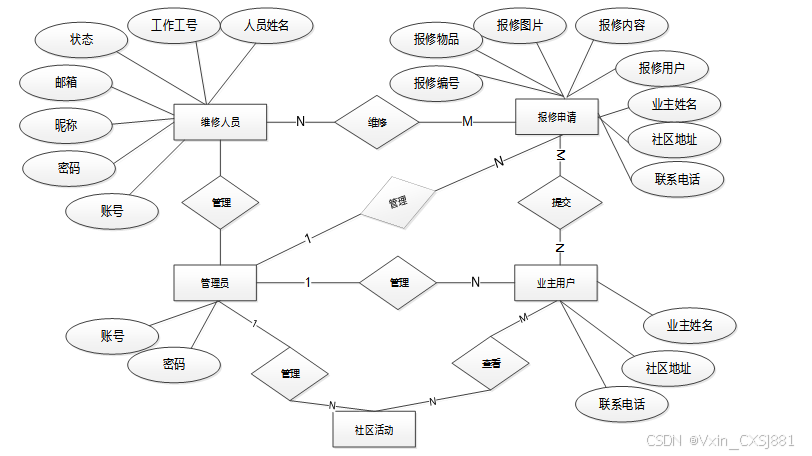

下面是整个便民社区物业门禁管理系统中主要的数据库表总E-R实体关系图。

图3-3 便民社区物业门禁管理系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中便民社区物业门禁管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_control_information (门禁信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	access_control_information_id	int	10	0	N	Y		门禁信息ID
2	access_control_name	varchar	64	0	N	N		门禁名称
3	access_control_position	varchar	64	0	Y	N		门禁位置
4	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表activity_type (活动类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	activity_type_id	int	10	0	N	Y		活动类型ID
2	activity_type	varchar	64	0	Y	N		活动类型
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
